En industrias donde el suministro continuo de gases especiales es fundamental, como la fabricación de semiconductores, la producción farmacéutica y la investigación de laboratorio, las interrupciones en el flujo de gas pueden ocasionar costosos tiempos de inactividad, comprometer los experimentos e incluso generar riesgos para la seguridad. Los gases especiales, incluidos el nitrógeno, el oxígeno, el argón, el helio y diversas mezclas de alta pureza, se almacenan en cilindros de alta presión. La gestión manual de estos cilindros para garantizar transiciones fluidas cuando uno se vacía es ineficiente y propensa a errores humanos. Aquí es donde entra en juego un colector de conmutación totalmente automático .

Un colector de cambio totalmente automático para cilindros de gases especiales es un sistema avanzado de distribución de gas diseñado para conmutar automáticamente entre múltiples fuentes de gas (normalmente dos bancos de cilindros) sin intervención manual. Monitorea los niveles de presión del gas en tiempo real e inicia un cambio cuando el suministro principal se aproxima a su agotamiento, garantizando un flujo ininterrumpido a las aplicaciones posteriores. Esta tecnología integra componentes mecánicos, electrónicos y neumáticos para ofrecer fiabilidad, seguridad y eficiencia. En este artículo, analizaremos en profundidad los componentes, principios de funcionamiento, ventajas, aplicaciones y consideraciones de mantenimiento de estos sistemas, ofreciendo una visión técnica completa.

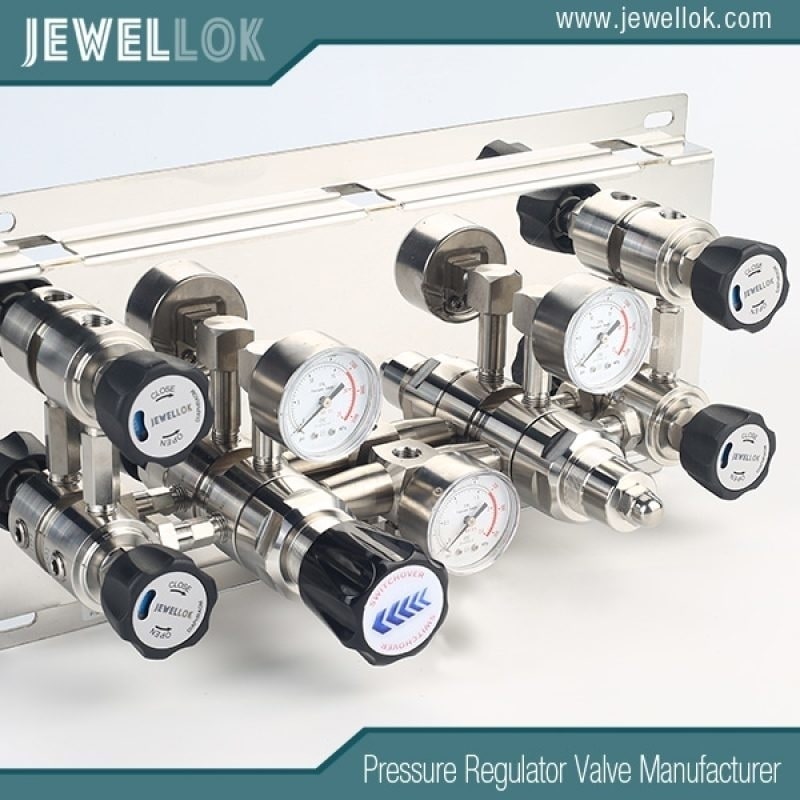

Colector de cambio totalmente automático para cilindros de gas especiales
Componentes clave del sistema

Para comprender el funcionamiento de un colector de cambio totalmente automático, es fundamental familiarizarse con sus componentes principales. Estos sistemas están diseñados con precisión para manipular gases a alta presión, manteniendo la pureza y previniendo la contaminación.

Bancos de cilindros: El colector generalmente se conecta a dos bancos independientes de cilindros de gas. Cada banco consta de uno o más cilindros conectados en paralelo mediante un colector. El colector es un conjunto de tuberías que recoge el gas de varios cilindros y lo dirige a la línea principal. Los cilindros se fijan con conectores flexibles o mangueras equipadas con válvulas de retención para evitar el reflujo y garantizar el movimiento unidireccional del gas.
Reguladores de Presión: El sistema se compone de reguladores de presión de dos etapas, uno para cada banco. Estos reducen la alta presión del cilindro (a menudo de 2000 a 3000 psi) a una presión de línea utilizable (p. ej., de 50 a 150 psi). Los colectores automáticos suelen incorporar reguladores que se ajustan dinámicamente durante la conmutación para mantener una presión de salida constante.
Válvulas de conmutación y actuadores: El núcleo de la automatización reside en las válvulas de conmutación, que se accionan mediante solenoides o neumáticamente. Estas válvulas controlan el flujo, dirigiendo el gas desde el banco primario al secundario (de reserva). En sistemas totalmente automáticos, los solenoides eléctricos o los pilotos neumáticos responden a las señales de control para una conmutación fluida.
Sensores y transductores de presión: Los transductores de presión electrónicos monitorean la presión de entrada de cada banco. Estos sensores proporcionan datos en tiempo real a la unidad de control, detectando cuando la presión cae por debajo de un umbral predefinido (p. ej., 100-200 psi), lo que indica un agotamiento.
Unidad de Control o PLC: Un controlador lógico programable (PLC) o panel de control con microprocesador procesa las entradas de los sensores y ejecuta la lógica de conmutación. Incluye alarmas, pantallas para lecturas de presión e interfaces para monitoreo remoto. Las unidades avanzadas pueden incorporar protocolos de comunicación digital como Modbus para la integración con sistemas SCADA.
Válvulas de alivio y dispositivos de seguridad: Para evitar la sobrepresurización, se instalan discos de ruptura o válvulas de alivio. Los filtros y purificadores garantizan la pureza del gas, mientras que las válvulas de aislamiento permiten el reemplazo seguro de los cilindros.
Suministro de energía y respaldo: Los sistemas totalmente automáticos requieren energía eléctrica, a menudo con baterías de respaldo para garantizar su funcionamiento durante cortes de energía. Algunos diseños incluyen respaldos neumáticos para una conmutación a prueba de fallos.
Estos componentes generalmente se montan en un panel de pared o en un soporte de piso y están construidos con materiales resistentes a la corrosión como acero inoxidable para manejar gases especiales sin degradación.



Principio de funcionamiento

El funcionamiento de un colector de conmutación totalmente automático se puede desglosar en una secuencia de pasos automatizados, regidos por una lógica basada en la presión y controles electrónicos.

Inicialmente, el sistema se configura con un banco como fuente principal (activa) y el otro como reserva. El gas fluye desde los cilindros primarios a través del colector, hacia el regulador y hacia la aplicación a través de la línea de suministro. La unidad de control monitorea continuamente la presión en ambos bancos mediante transductores.

Cuando la presión del banco primario desciende a un punto de ajuste, lo que indica que los cilindros están casi vacíos, la unidad de control activa la conmutación. Esto implica:

Fase de detección: Los sensores de presión detectan la condición de baja presión. El PLC compara la lectura con el umbral y confirma que no se trata de una fluctuación transitoria.
Actuación de la válvula: La unidad de control envía una señal para cerrar la válvula del banco primario y abrir la del banco de reserva. En sistemas con solenoides, esto ocurre casi instantáneamente, a menudo en milisegundos, para evitar cualquier caída de presión en la línea.
Igualación de Presión: Durante la conmutación, los reguladores garantizan una transición fluida extrayendo agua momentáneamente de ambos bancos si es necesario, lo que evita picos o caídas de presión. Los sistemas avanzados utilizan control proporcional para aumentar el caudal.
Activación de alarma: Una alarma sonora o visual alerta a los operadores de que se ha producido un cambio de cilindro, instándolos a reemplazar los cilindros vacíos. El sistema también puede enviar notificaciones por correo electrónico o integrarse con el software de gestión de instalaciones.
Reinicio y reconfiguración: Tras reemplazar los cilindros vacíos y presurizar el banco, el operador reinicia el sistema manual o automáticamente. Algunos colectores alternan los bancos para garantizar un uso uniforme.
Este proceso se repite según sea necesario, lo que proporciona redundancia. En bancos con varios cilindros, el colector puede incluir lógica en cascada, donde los cilindros se vacían secuencialmente para maximizar su utilización antes de que se agote por completo el banco.

A diferencia de los sistemas semiautomáticos, que requieren un reinicio manual después del cambio, los totalmente automáticos manejan todo el ciclo electrónicamente, lo que los hace ideales para operaciones 24 horas al día, 7 días a la semana.



Ventajas de los colectores de cambio totalmente automáticos

La adopción de colectores totalmente automáticos ofrece varias ventajas técnicas y operativas:

– Suministro ininterrumpido: Al eliminar la intervención manual, estos sistemas minimizan el tiempo de inactividad, crucial en procesos como la cromatografía de gases o el corte por láser, donde las interrupciones de gas pueden arruinar lotes o dañar el equipo.

Seguridad mejorada: La detección automática reduce la exposición a gases a alta presión durante el cambio de cilindros. Funciones como la detección de fugas y el apagado automático previenen accidentes.

Eficiencia y ahorro de costos: El uso optimizado de gas mediante un monitoreo preciso reduce el desperdicio. El monitoreo remoto permite el mantenimiento predictivo, lo que reduce los costos de mano de obra.

– Mantenimiento de la pureza: Los diseños de circuito cerrado evitan la contaminación atmosférica, esencial para gases especiales con niveles de pureza superiores al 99.999%.

– Escalabilidad: Los sistemas pueden ampliarse con bancos adicionales o integrarse en redes de distribución de gas más grandes.

Sin embargo, estas ventajas implican costos iniciales más elevados en comparación con los colectores manuales y requieren fuentes de energía confiables.



Aplicaciones en Diversas Industrias

Los colectores de conmutación totalmente automáticos se utilizan ampliamente en sectores que exigen un suministro de gas fiable:

En la fabricación de semiconductores, suministran gases inertes como el argón para el procesamiento de obleas, donde incluso interrupciones breves pueden detener las líneas de producción con un coste de millones.

Los laboratorios farmacéuticos y de biotecnología los utilizan como gases de calibración en instrumentos analíticos, garantizando resultados consistentes en el desarrollo de fármacos.

Los centros médicos los emplean para el suministro de oxígeno y óxido nitroso en los hospitales, respaldando sistemas esenciales para la vida.

Las aplicaciones industriales incluyen la soldadura con gases de protección y el envasado de alimentos con atmósferas modificadas.

Los servicios de pruebas y calibración ambientales confían en ellos para obtener mezclas de gases precisas en el monitoreo de emisiones.



Consideraciones de seguridad y mantenimiento

Un mantenimiento adecuado es vital para garantizar la longevidad y la seguridad. Las inspecciones periódicas deben detectar fugas mediante soluciones jabonosas o detectores electrónicos. Los sensores de presión y las válvulas deben calibrarse anualmente, siguiendo las instrucciones del fabricante.

El reemplazo de cilindros debe realizarse en áreas bien ventiladas, con operadores equipados con EPP. Los componentes eléctricos requieren conexión a tierra para evitar descargas estáticas.

Los problemas más comunes incluyen la desviación del sensor, el atascamiento de la válvula o fallas de energía; la solución de problemas implica herramientas de diagnóstico en el panel de control.

Cumplir con normas como NFPA o ISO garantiza el cumplimiento.




Colector de cambio totalmente automático para cilindros de gas especiales
Conclusión

Un colector de cambio totalmente automático para cilindros de gases especiales representa la cumbre de la tecnología de manejo de gases, automatizando el cambio entre bancos de cilindros para ofrecer un suministro de gas fluido, seguro y eficiente. Al integrar sensores, válvulas y controles inteligentes, aborda los desafíos de los sistemas manuales, lo que lo hace indispensable en entornos de alto riesgo. A medida que las industrias evolucionan hacia la automatización, estos colectores seguirán desempeñando un papel clave en la mejora de la productividad y la fiabilidad.
