Reguladores de contrapresión frente a reguladores reductores de presión

Reguladores de contrapresión frente a reguladores reductores de presión

En los sistemas de control de fluidos, los reguladores desempeñan un papel crucial en el mantenimiento de niveles de presión óptimos para garantizar la seguridad, la eficiencia y el rendimiento. Dos tipos comunes de reguladores de presión son el regulador de contrapresión (BPR) y el regulador reductor de presión (PRR). Si bien ambos dispositivos gestionan la presión en tuberías, tanques y equipos de proceso, funcionan con principios diferentes y cumplen funciones distintas. Comprender las diferencias entre un BPR y un PRR es esencial para ingenieros, técnicos y diseñadores de sistemas en industrias como la del petróleo y el gas, el procesamiento químico, la farmacéutica y el tratamiento de agua.

Un regulador reductor de presión, a menudo llamado simplemente reductor de presión, está diseñado para reducir la presión de una fuente de alta presión a un nivel más manejable aguas abajo. En cambio, un regulador de contrapresión mantiene una presión constante aguas arriba ventilando el exceso de fluido cuando la presión supera un punto de ajuste. Este artículo profundiza en los aspectos técnicos de cada regulador, sus mecanismos de funcionamiento, aplicaciones y una comparación detallada para ayudar a los profesionales a seleccionar el dispositivo adecuado a sus necesidades. Al explorar estos reguladores, podemos apreciar cómo contribuyen al control preciso en dinámicas de fluidos complejas.

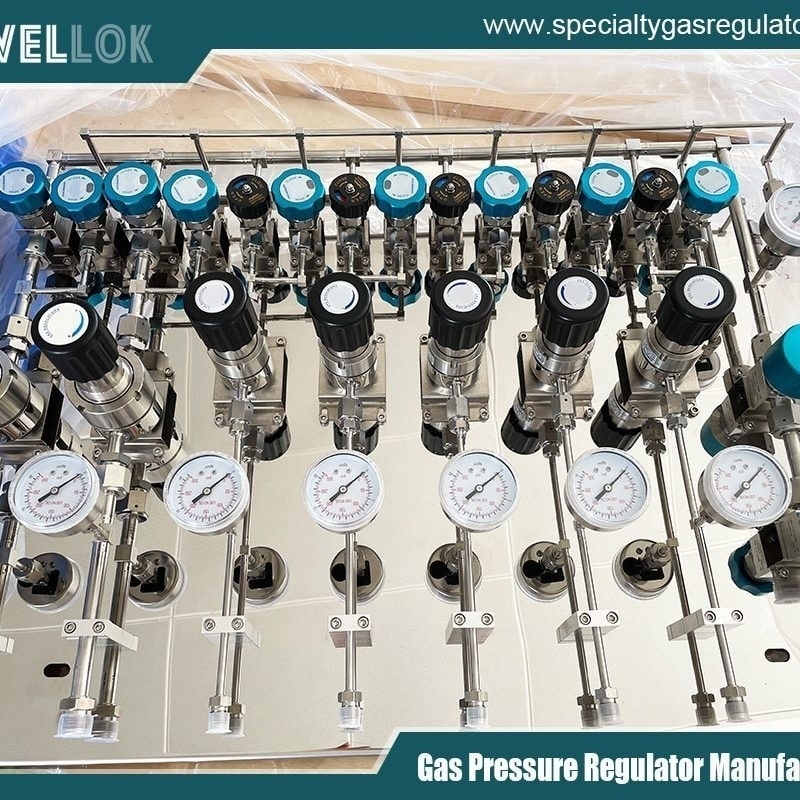

regulador de contrapresión vs regulador reductor de presión
Comprensión de los reguladores reductores de presión

Los reguladores reductores de presión son comunes en sistemas donde es necesario reducir las altas presiones de entrada para proteger los componentes aguas abajo o cumplir con los requisitos operativos. La función principal de un regulador reductor de presión es proporcionar una presión de salida constante independientemente de las fluctuaciones en la presión de entrada o el caudal.

Principio de funcionamiento

Un PRR típico consta de un cuerpo de válvula, un elemento sensor (como un diafragma o pistón), un resorte y un mecanismo de ajuste. La presión de entrada entra al regulador, presionando contra el elemento sensor. El resorte contrarresta esta fuerza y ​​la válvula se modula para mantener la presión de salida deseada. Si la presión de entrada aumenta, la válvula se cierra ligeramente para restringir el flujo, impidiendo que la presión de salida aumente. Por el contrario, si la presión de salida disminuye debido a una mayor demanda, la válvula se abre más para permitir un mayor flujo.

Existen dos tipos principales de reguladores de presión de trabajo (PRR): de acción directa y de accionamiento piloto. Los reguladores de acción directa son más sencillos y adecuados para aplicaciones de bajo caudal, ya que se basan únicamente en el resorte y el diafragma para el control. Las versiones de accionamiento piloto utilizan una válvula piloto más pequeña para controlar una válvula principal más grande, lo que ofrece mayor precisión y admite mayores capacidades. Estos reguladores pueden lograr reducciones de presión desde miles de psi hasta meras fracciones, con una precisión que suele estar entre el 1 y el 5 % del punto de ajuste.

Aplicaciones

Los PRR se utilizan comúnmente en redes de distribución de gas para reducir la presión en tuberías para uso residencial o industrial. En sistemas de aire comprimido, previenen la sobrepresurización de herramientas y maquinaria. En sistemas hidráulicos, protegen los actuadores sensibles de las altas presiones de las bombas. Por ejemplo, en una línea de suministro de gas natural, un PRR podría reducir la presión de 500 psi a 5 psi para un suministro seguro a los electrodomésticos.

Ventajas y limitaciones

Las principales ventajas de los PRR incluyen su capacidad para proporcionar una presión estable aguas abajo, su fácil instalación y su bajo mantenimiento. Sin embargo, no son ideales para aplicaciones con contrapresión o donde se requiere control de la presión aguas arriba, ya que no alivian la acumulación de exceso de presión.



Comprensión de los reguladores de contrapresión

Los reguladores de contrapresión , también conocidos como reguladores de presión o de alivio, se centran en controlar la presión en el lado de entrada. Actúan como una válvula de seguridad, abriéndose para liberar el fluido cuando la presión aguas arriba supera el valor preestablecido, evitando así la sobrepresión.

Principio de funcionamiento

Un BPR tiene una construcción similar a un PRR, pero funciona a la inversa. Incluye una válvula, un elemento sensor y un mecanismo de resorte. La presión aguas arriba actúa sobre el elemento sensor y, cuando supera la fuerza del resorte, la válvula se abre para ventilar el fluido a una zona de menor presión, como la atmósfera o una línea de retorno. Esto mantiene la presión aguas arriba al nivel deseado. A diferencia de los PRR, los BPR no regulan la presión aguas abajo; su salida suele estar abierta a un sistema de drenaje o reciclaje.

Los BPR pueden ser accionados por resorte para operaciones sencillas o accionados por domo para un control más preciso mediante una presión de referencia. En los diseños accionados por domo, un gas o fluido externo proporciona la fuerza de carga, lo que permite ajustes remotos y mayor precisión en sistemas dinámicos.

Aplicaciones

Los BPR son vitales en procesos que requieren una presión constante aguas arriba, como las líneas de descarga de bombas, donde previenen la cavitación manteniendo la contrapresión en la bomba. En los reactores químicos, mantienen la presión para asegurar las velocidades de reacción. En los sistemas de alivio, protegen los recipientes de la rotura al ventilar el exceso de presión. Por ejemplo, en un sistema de cromatografía, un BPR mantiene la presión de la columna para optimizar la eficiencia de la separación.

Ventajas y limitaciones

Los BPR son excelentes para brindar protección contra sobrepresión y mantener la estabilidad del sistema aguas arriba. Son robustos y pueden manejar fluidos corrosivos con los materiales adecuados. Sin embargo, consumen fluido durante el venteo, lo que puede generar desperdicios, y requieren un sistema de eliminación adecuado para el fluido liberado.



Diferencias clave entre BPR y PRR

Si bien ambos reguladores gestionan la presión, sus orientaciones operativas los diferencian. Un PRR se instala para controlar la presión aguas abajo, actuando como un reductor en la trayectoria del flujo. Regula el flujo para alcanzar la presión de salida deseada, lo que lo hace ideal para aplicaciones del lado de suministro. Por otro lado, un BPR controla la presión aguas arriba aliviando el exceso, funcionando más como una válvula de alivio en líneas de derivación o venteo.

En cuanto a la dirección del flujo, los PRR gestionan el flujo desde la entrada hasta la salida, con una caída de presión a través del dispositivo. Los BPR suelen detectar el flujo solo al aliviar, y el flujo principal los desvía hasta su activación. La sensibilidad a la contrapresión también varía: los PRR pueden verse afectados por restricciones aguas abajo, lo que podría causar un deslizamiento (aumento gradual de la presión), mientras que los BPR están diseñados para gestionar estas situaciones centrándose en la presión aguas arriba.

Las métricas de rendimiento también varían. Las válvulas PRR se evalúan según la caída de presión (caída de presión al aumentar el caudal) y el bloqueo (capacidad de cortar el caudal cuando no hay demanda). Las válvulas BPR se evalúan según la presión de reasiento (presión a la que la válvula se cierra tras el alivio) y la purga (diferencia entre la presión de tarado y la de reasiento). Los materiales y el tamaño son similares, y suelen ser de acero inoxidable o latón para mayor durabilidad, pero las válvulas BPR pueden requerir orificios más grandes para un alivio rápido.



Similitudes y uso complementario

A pesar de sus diferencias, los BPR y los PRR comparten características comunes. Ambos utilizan retroalimentación mecánica mediante resortes y diafragmas para la autorregulación, eliminando así la necesidad de alimentación externa en los modelos básicos. Pueden equiparse con manómetros, filtros y accesorios para una mayor funcionalidad. En muchos sistemas, se utilizan juntos: un PRR para suministrar presión controlada y un BPR para proteger contra sobretensiones aguas arriba.

Por ejemplo, en un sistema de alimentación de agua de una caldera, un PRR reduce el vapor de alta presión a niveles utilizables, mientras que un BPR en la descarga de la bomba asegura una presión mínima para evitar la evaporación.



Criterios de selección

La elección entre un BPR y un PRR depende de los requisitos del sistema. Considere el punto de control: aguas abajo para el PRR, aguas arriba para el BPR. Evalúe los caudales, los rangos de presión, la compatibilidad con los medios (gases, líquidos, corrosivos) y factores ambientales como la temperatura. El costo es otro factor; los PRR suelen ser más económicos para aplicaciones estándar, mientras que los BPR pueden estar especializados para tareas de alivio.

Las normas de seguridad, como los códigos ASME para recipientes a presión, pueden exigir el uso de reguladores de presión de baja presión (BPR) para la protección contra sobrepresión. Siempre dimensione los reguladores según el coeficiente de flujo (Cv) para evitar subdimensionarlos, lo cual causa inestabilidad, o sobredimensionarlos, lo cual conlleva un control deficiente.




regulador de contrapresión vs regulador reductor de presión
Conclusión

Los reguladores de contrapresión y los reguladores reductores de presión son herramientas indispensables en la gestión de fluidos, cada uno adaptado a las necesidades específicas de control de presión. Los reguladores de contrapresión (PRR) garantizan un suministro seguro y eficiente aguas abajo, mientras que los reguladores de presión de retorno (BPR) protegen la integridad aguas arriba mediante el alivio. Al comprender sus principios, aplicaciones y diferencias, los ingenieros pueden diseñar sistemas más fiables. En una era de automatización avanzada, la integración de estos reguladores con sensores y controles mejorará aún más la precisión. En última instancia, la elección entre BPR y PRR depende de la dinámica de presión del sistema, lo que subraya la importancia de un análisis exhaustivo en las decisiones de ingeniería.
