El manejo de gases especiales a alta presión, ya sean tóxicos, corrosivos, pirofóricos o simplemente ultrapuros, presenta una serie de riesgos únicos. Una falla en un sistema de este tipo no es simplemente un inconveniente operativo, sino que puede provocar fugas catastróficas, incendios, explosiones o exposición a sustancias tóxicas. Por consiguiente, el regulador de presión, como interfaz principal entre la fuente de gas de alta energía y el proceso, es un dispositivo de seguridad crítico. Su diseño no se basa únicamente en el rendimiento, sino que está meticulosamente diseñado para cumplir con estrictas normas internacionales de seguridad, como la ISO 10297 (Cilindros de gas: Conexiones de salida para válvulas de cilindros de gas) y normas de la CGA (Asociación de Gas Comprimido), como la E-4 (Norma para reguladores de presión de gas).



El cumplimiento de estas normas no es una consideración secundaria, sino que está integrado en el ADN mismo de la válvula reguladora de gases especiales mediante características de diseño específicas e innegociables. Estas características garantizan la contención segura, la liberación controlada, la protección del usuario y la integridad del sistema desde la conexión del cilindro hasta el punto de entrega. Este artículo explora los elementos clave de diseño que transforman un regulador de gases especiales de un simple dispositivo mecánico en un componente de seguridad certificado para sistemas de alta presión.

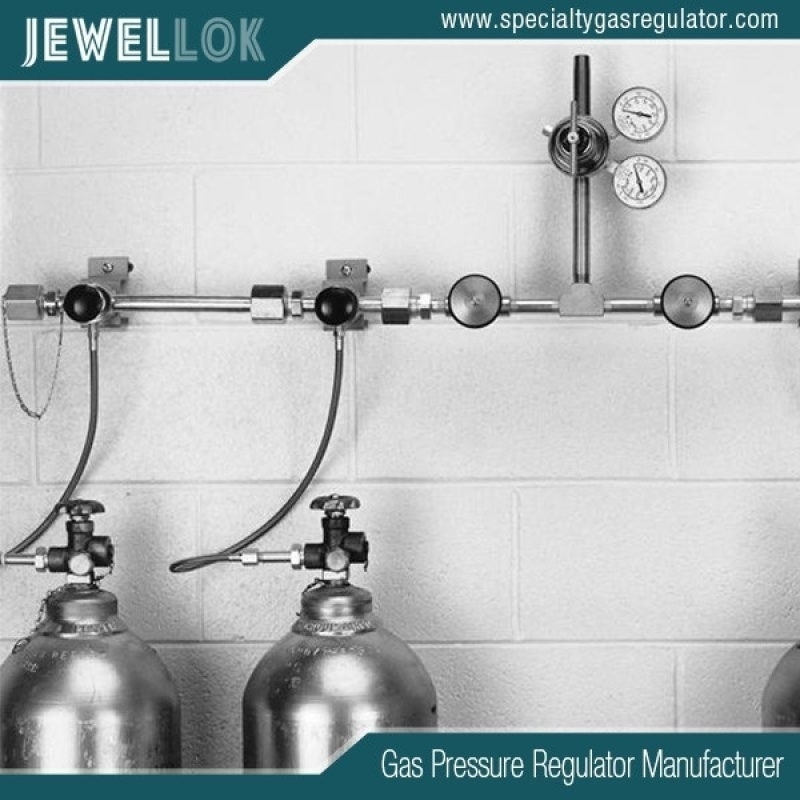

Fabricante de reguladores de gases especiales de alta pureza


Filosofía de diseño fundamental: contención e integridad a alta presión
En esencia, la seguridad en sistemas de gas de alta presión se basa en una contención robusta. Normas como la ISO 10297 y la CGA E-4 establecen requisitos mínimos para materiales, presiones nominales y pruebas de resistencia para prevenir fallos catastróficos.

A. Selección de materiales para garantizar resistencia y compatibilidad.

Componentes que soportan presión: El cuerpo, el bonete y las guías del vástago suelen mecanizarse a partir de barras de acero inoxidable 316L o aleaciones superiores como Hastelloy C-276 o Monel. El uso de barras (en lugar de piezas fundidas) garantiza una estructura de grano homogénea sin porosidad oculta, lo que proporciona una resistencia predecible a alta presión. Estos materiales deben tener un límite elástico mínimo especificado para soportar presiones muy superiores a la presión máxima de trabajo.
Compatibilidad y resistencia a la degradación: El material debe ser intrínsecamente compatible con el servicio de gas. Para gases corrosivos como el HCl o el HBr, se especifican aleaciones con alto contenido de níquel y molibdeno para resistir el ataque químico y prevenir la corrosión bajo tensión, un modo de fallo principal en entornos de tensión y corrosivos. Para gases ultrapuros o reactivos, los interiores electropulidos con rugosidad superficial extremadamente baja previenen la adsorción, catalizan reacciones o crean focos de generación de partículas.
B. Presiones nominales y factores de seguridad de diseño

Las válvulas reguladoras de gases especiales están claramente marcadas con la Presión Máxima de Entrada (PMI) y la Presión Máxima de Salida (PMO), según lo estipulan las normas. Su diseño incorpora un importante factor de seguridad (normalmente de 4:1 o 5:1 para la entrada). Esto significa que un regulador con una presión de entrada de 3000 psi está diseñado y probado para soportar entre 12 000 y 15 000 psi sin deformación permanente. Este margen compensa posibles picos de presión, defectos menores en los materiales y fatiga a largo plazo.

C. Pruebas de resistencia y de ráfaga

Cada conjunto de cuerpo regulador se somete a pruebas de resistencia al 100%: una prueba hidrostática no destructiva a 1.5 veces su presión mínima de trabajo (MIP). Esto verifica su integridad antes de salir de fábrica. Además, las unidades de muestra de los lotes de producción se someten a pruebas de ruptura destructivas para validar que la presión de falla máxima supere el factor de seguridad obligatorio, lo que garantiza que el margen de diseño sea real y repetible.





Integridad de la conexión: la primera línea de defensa
El punto más probable de fuga se encuentra en las conexiones. Las normas proporcionan especificaciones precisas para evitar conexiones incorrectas y garantizar sellos herméticos.

A. Tomas de corriente estandarizadas y específicas para el servicio de gas (ISO 10297 / CGA V-1)

Esta es quizás la característica de seguridad más importante. La conexión de salida (el punto roscado donde el regulador se conecta a la válvula del cilindro) está estandarizada según las propiedades del gas. La CGA asigna combinaciones específicas de números y letras (p. ej., CGA 350 para hidrógeno, CGA 330 para óxido nitroso, CGA 660 para gases corrosivos). Estas conexiones se diferencian en:

Tipo de hilo (por ejemplo, mano izquierda versus mano derecha para evitar la conexión accidental de gases incompatibles).
Paso y diámetro de rosca.
Presencia o ausencia de pezón externo.
Mecanismo de sellado (por ejemplo, metal con metal vs. elastómero).
Este “ indexado mecánico positivo ” impide físicamente que un regulador se conecte a una bombona que contenga un gas incompatible, evitando así posibles reacciones químicas, contaminación o condiciones inseguras.

B. Mecanismos de sellado controlado

Sellos de juntas metálicas (por ejemplo, conexiones RFO/RPV): Para gases de pureza ultraalta o corrosivos, el sello se realiza mediante una conexión cónica y roscada que comprime una junta de metal blando (cobre, níquel o SUS). Esto proporciona un sello permanente, de alta integridad y sin holgura, menos propenso a la fluencia o la degradación que los polímeros.
Conexiones selladas con elastómero: Donde está permitido, las conexiones especialmente diseñadas utilizan configuraciones de sello de cabeza o sello de cara con elastómeros compatibles de baja permeabilidad como Kalrez®. El diseño garantiza que el sello se comprima en una cavidad controlada, lo que lo protege de la extrusión a alta presión.




Mecanismos de seguridad internos para gestionar los modos de fallo
Las normas de seguridad anticipan posibles modos de falla y requieren características de diseño para mitigar sus consecuencias.

A. Dispositivos de alivio de presión

Un mandato de seguridad principal es proteger el lado de baja presión del sistema contra la sobrepresurización, que podría ocurrir si falla el mecanismo de regulación primario (por ejemplo, un diafragma roto o un vástago atascado en la posición abierta).

Válvulas de alivio integradas: La mayoría de los reguladores especiales de una y dos etapas incorporan una válvula de alivio de presión (PRV). Esta válvula accionada por resorte se abre a una presión ligeramente superior a la presión de salida máxima ajustable (p. ej., 1.5 x MOP). Esta válvula descarga de forma segura el exceso de presión a la atmósfera, evitando la rotura del equipo aguas abajo.
Discos de ruptura: En algunas aplicaciones con gases corrosivos o tóxicos donde el venteo es inaceptable, se puede utilizar un disco de ruptura (una membrana metálica calibrada). Este proporciona contención absoluta hasta que se alcanza una presión de ruptura específica, momento en el cual falla por completo y debe reemplazarse. Su uso requiere un diseño cuidadoso del sistema para gestionar la liberación dirigida.
B. Diseño de seguridad del diafragma

El diafragma es un punto de falla potencial. Los reguladores de alta calidad diseñados según CGA E-4 incorporan:

Protectores o placas de diafragma: Una placa metálica perforada en el lado atmosférico del diafragma. En caso de una ruptura poco frecuente del diafragma, esta protección evita que el gas a alta presión salga por la parte posterior del regulador y pueda lesionar al usuario, dirigiéndolo a través de las vías de alivio diseñadas.
Recorrido de tallo limitado: El diseño mecánico limita la distancia que puede recorrer el vástago, evitando que el diafragma se extienda demasiado y se estrese, lo que podría provocar una falla por fatiga.
C. Integración de filtros

Las normas ISO y CGA enfatizan la limpieza del sistema. Las partículas de un cilindro pueden causar fugas en el asiento del regulador o el atascamiento de una válvula de alivio. Muchos reguladores especiales cuentan con un filtro de entrada de metal sinterizado (normalmente de 7 a 40 micras) instalado permanentemente en la entrada. Este protege el mecanismo interno, garantiza un rendimiento constante y actúa como supresor de llamas en algunas configuraciones, lo que añade una capa de seguridad contra el retroceso de llama.





Seguridad operacional y protección del usuario
Las normas de seguridad también se centran en prevenir errores humanos y proteger al operador durante el uso normal.

A. Marcado claro y permanente

Las normas ISO 10297 y CGA E-4 exigen un marcado indeleble en el cuerpo del regulador, que incluye:

Nombre del fabricante o marca registrada.
Número de modelo.
Presión máxima de entrada (MIP).
Presión máxima de salida (MOP).
Dirección del flujo de gas (flechas de entrada/salida).
El servicio de gas o familia específica (por ejemplo, “PARA GAS CORROSIVO”).
Un número de serie único para trazabilidad.
Esto evita aplicaciones incorrectas y permite un seguimiento adecuado de la inspección y el mantenimiento.
B. Ajuste de la seguridad del mecanismo

Diseño de vástago no giratorio: Como se mencionó en contextos de rendimiento, esto también ofrece una ventaja en materia de seguridad. Evita que el vástago de sellado se tuerza y ​​roce contra el asiento, lo que podría generar calor (un peligro con los gases pirofóricos) o causar una falla prematura.
Capó ventilado/Diseño equilibrado: En reguladores que manejan gases inflamables o tóxicos, es fundamental contar con una tapa ventilada. Si el sello del vástago presenta fugas, el gas se ventila de forma segura a un lugar controlado (por ejemplo, una campana extractora) en lugar de acumularse dentro de la tapa y filtrarse al área de trabajo. Este es un requisito clave para la instalación segura de gabinetes o armarios de gas.
C. Protección del manómetro de salida

El manómetro de baja presión es vulnerable a daños por picos repentinos de alta presión si la válvula aguas arriba se abre demasiado rápido. Algunos diseños de reguladores incluyen un limitador o protector de manómetro: un pequeño orificio en el puerto del manómetro que amortigua los aumentos repentinos de presión, protegiendo el manómetro de explosiones y evitando el riesgo de partículas proyectadas.





Garantía de calidad, documentación y limpieza
El cumplimiento se demuestra no sólo mediante el diseño, sino mediante procesos de fabricación y pruebas verificables.

Trazabilidad de materiales: Los informes de pruebas de materiales certificados (MTR) acompañan a los componentes del regulador y proporcionan una trazabilidad completa de la composición de la aleación y las propiedades mecánicas hasta la fuente del molino.
Certificación de limpieza: Para aplicaciones de alta pureza y semiconductores, los reguladores se limpian, ensamblan y empaquetan en entornos controlados. Cuentan con certificación que indica el nivel de residuos no volátiles (NVR), el recuento de partículas y el contenido de humedad, y suelen cumplir con estándares como los de SEMI o NASA. Un ensamblaje limpio evita la contaminación interna que podría provocar obstrucciones, reacciones o fallos prematuros.
Prueba de fugas: Las pruebas de fugas con espectrómetro de masas de helio para ensamblaje final al 100 % (con niveles de sensibilidad de 4 x 10⁻¹¹ atm cc/s o superiores) son estándar para reguladores especializados. Esto garantiza que las fugas microscópicas, que podrían ser peligrosas con gases tóxicos o asfixiantes, se eliminen antes del envío.

Fabricante de reguladores de gases especiales de alta pureza


Conclusión

Las características de diseño de una válvula reguladora de presión para gases especiales , que garantizan el cumplimiento de las normas ISO 10297, CGA E-4 y otras, reflejan una filosofía de seguridad integral. La seguridad se integra en el producto en cada etapa: desde la metalurgia de la barra y la geometría de la conexión CGA, pasando por la integración de válvulas de alivio y protectores de diafragma, hasta la prueba final de fugas y la certificación.



Estas normas y los diseños que las cumplen crean una sólida estrategia de defensa integral. Previenen el montaje incorrecto, contienen el gas bajo una enorme presión, gestionan eficazmente los fallos internos, protegen al usuario final y proporcionan la trazabilidad necesaria para una gestión responsable del ciclo de vida. En sistemas de gases especiales de alta presión, donde las consecuencias de un fallo son graves, el regulador es más que un dispositivo de flujo: es una barrera de seguridad inteligente y certificada cuyo diseño mismo demuestra la importancia fundamental de la seguridad de ingeniería en entornos industriales y de laboratorio.
