En el exigente mundo del suministro de gases de ultra alta pureza (UHP), esenciales para la fabricación de semiconductores, la industria farmacéutica avanzada y la investigación de vanguardia, el trayecto desde el cilindro hasta el punto de procesamiento es una lucha constante contra la contaminación. Cada componente debe preservar la integridad del gas, que puede verse comprometida por niveles de humedad, oxígeno o partículas de partes por mil millones. Si bien se presta mucha atención, con razón, al diseño interno de las válvulas reguladoras de presión de gases especiales , sus conexiones de entrada y salida representan las interfaces mecánicas más críticas de todo el sistema. Una mala elección en este punto puede anular los beneficios del regulador mecanizado con mayor precisión, introduciendo fugas, fugas virtuales y fuentes de contaminación.



Seleccionar el tipo de conexión adecuado —generalmente utilizado para conexiones de tuberías, soldadura u otros— es una decisión fundamental en el diseño de sistemas de ultra alta presión (UHP). Esta decisión equilibra las exigencias de estanqueidad, facilidad de limpieza, mantenimiento y robustez mecánica. Esta guía describe las consideraciones clave y las ventajas y desventajas para garantizar una integración sin fugas ni contaminantes de su regulador en una tubería de gas UHP.

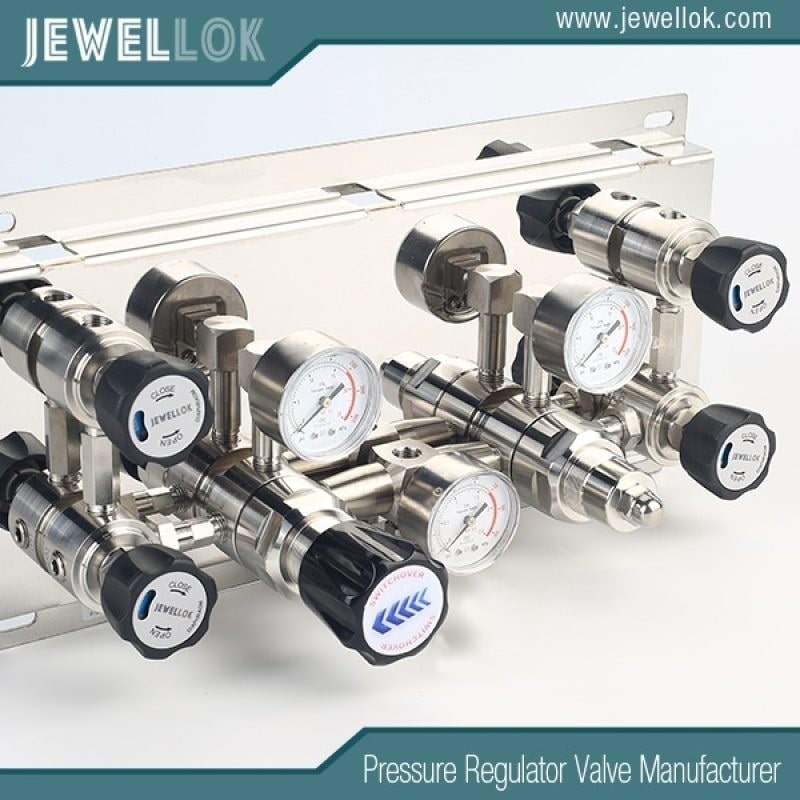

Colector de cambio totalmente automático para cilindros de gas especiales


Parte 1: Los imperativos no negociables de los sistemas UHP

Antes de evaluar accesorios específicos, uno debe comprender los requisitos básicos que deben cumplir:

Integridad de fugas: La conexión debe alcanzar y mantener una tasa de fuga de helio de < 1 x 10⁻⁹ atm·cc/s o superior. Esto no es simplemente hermético; es un sello hermético que impide tanto la entrada de contaminantes atmosféricos (O₂, H₂O) como la salida de gases de proceso valiosos o peligrosos.
Limpieza interna: El accesorio debe tener una vía de flujo interna lisa y sin grietas. Las zonas estancadas ("tramos muertos") o los huecos microscópicos atrapan el gas, creando fugas que se desorben con el tiempo, lo que afecta la pureza. Todas las superficies húmedas deben electropulirse hasta alcanzar una rugosidad superficial (Ra) a menudo < 10 micropulgadas para minimizar los puntos de adsorción.
Compatibilidad de materiales: Los materiales en contacto con el agua deben ser acero inoxidable 316L o 316L VIM-VAR (fundido por inducción al vacío y refundido por arco al vacío), aleación 400 (Monel) o aleación C-276 (Hastelloy). Estos materiales ofrecen baja desgasificación, alta resistencia a la corrosión y soportan una limpieza rigurosa.
Generación de partículas: La conexión no debe generar partículas metálicas ni de otro tipo durante el armado inicial, el ciclo térmico ni la vibración. Esto excluye por completo las conexiones roscadas (NPT) del servicio UHP.
Capacidad de servicio vs. Permanencia: ¿Se puede romper y rehacer la conexión sin que se vea afectado el rendimiento? ¿O es preferible una unión soldada permanente para una integridad máxima?




Parte 2: Evaluación de las principales tecnologías de conexión UHP



Conectores con junta frontal metálica: El estándar de oro
Principio: Una junta de metal blando (normalmente de níquel o cobre, a veces una espiral de acero inoxidable chapada en oro) se sujeta y comprime entre dos casquillos con borde afilado o planos, creando una deformación plástica y un sellado similar a una soldadura en frío.



Ejemplo clave:

Como Funciona: La junta se coloca entre dos casquillos hembra con superficies de sellado cónicas. Se aprieta una tuerca, uniendo los casquillos y deformando plásticamente la junta en los bordes de cuchilla.
Ventajas del UHP:
Integridad excepcional contra fugas: El sello de metal con metal es inherentemente robusto y adecuado para alto vacío y alta presión.
Diseño de espacio libre cero: Una vez ensamblados, los casquillos son de metal con metal, lo que elimina cualquier comunicación rosca a rosca con el gas de proceso. La junta de sellado es la único ruta de fuga potencial y es altamente confiable.
Limpiable y reutilizable: La junta es de un solo uso, pero el cuerpo y la tuerca se pueden limpiar y reutilizar con una junta nueva, lo que ofrece una excelente facilidad de mantenimiento. El flujo interno es fluido una vez ensamblado.
Resistencia a vibraciones y ciclos térmicos: Altamente resistente al aflojamiento.
Desventajas:
Costo más alto: Las juntas son consumibles.
Requiere un torque adecuado: Es imprescindible contar con una llave dinamométrica calibrada para lograr una deformación correcta de la junta sin sobrecompresión ni desgaste.
Mejores aplicaciones: Conexiones de entrada En reguladores (de CGA a regulador), conexiones de salida críticas a colectores y cualquier punto del sistema que requiera un desmontaje frecuente y fiable para mantenimiento o reconfiguración. El estándar de facto para la mayoría de los paneles de gas semiconductores.


Accesorios de casquillo ensamblados mecánicamente (Swagelok®, Gyrolok, etc.)
Principio: Una férula (o un conjunto de férulas) mecanizada con precisión se comprime contra el diámetro exterior de un tubo al apretar una tuerca, creando así un sello en el tubo y un agarre resistente a la tracción inversa.

Ejemplo clave: Sistema de doble férula Swagelok®.

Como Funciona: La férula frontal crea el sello contra el cuerpo del conector, mientras que la férula trasera sujeta el tubo y proporciona resistencia mecánica. La acción de prensado crea sellos permanentes y endurecidos por deformación.
Ventajas del UHP:
Excelente rendimiento contra fugas: Cuando se instala correctamente, puede cumplir con los requisitos de tasa de fugas UHP.
Diseño centrado en tubos: Excelente para construir tramos de tubos rígidos, largos y complejos con puntos de conexión mínimos.
Re-hazable: Se puede desconectar y volver a conectar varias veces si es necesario, aunque el rendimiento es mejor en el primer montaje.
Ecosistema de componentes vastos: Los accesorios, válvulas y reguladores están fácilmente disponibles y diseñados para funcionar juntos.
Desventajas del UHP:
Posibilidad de instalación incorrecta: Requiere herramientas específicas y una capacitación rigurosa. Apretar demasiado o demasiado poco es un riesgo importante. Es esencial contar con un calibre de paso/no paso.
Microgrietas: La interfaz entre la férula y el cuerpo del conector, aunque sellada, puede presentar una pequeña grieta que no existe en un sello frontal. Esto suele considerarse aceptable para muchas aplicaciones de UHP, pero se examina con mucha atención en los niveles más extremos.
Preparación del tubo: Requiere extremos de tubo perfectamente cortados, desbarbados y limpios.
Mejores aplicaciones: Construcción de la tubería aguas abajo de la salida del regulador, especialmente para líneas de muestreo, alimentación de analizadores y sistemas de distribución con tramos de tubería largos. Se utiliza a menudo para el puerto de salida de los reguladores al conectarse a dicho sistema.


Soldadura orbital (conexiones soldadas a tope)
Principio: La entrada o salida del regulador está provista de un extremo de tubo. Este se suelda orbitalmente directamente a la tubería mediante un cabezal de soldadura automatizado y purgado.

Ventajas del UHP:
Integridad máxima: Crea una unión permanente, homogénea y sin grietas. La superficie interna, correctamente aplicada, queda tan lisa como el material original.
Sin componentes adicionales: Elimina juntas, casquillos y roscas, las principales fuentes de posibles fugas y atrapamiento de partículas.
Óptimo para alta vibración/alta pureza: El método preferido para los procesos más agresivos, sensibles a partículas y lugares sujetos a vibraciones.
Desventajas:
Permanente: Es necesario cortarlo para quitarlo, lo que hace que el mantenimiento o reemplazo del regulador sea una operación importante.
Requiere habilidad y equipo especializados: Exige soldadores orbitales certificados, entornos controlados y procedimientos de purga adecuados para evitar la oxidación de la soldadura (adición de azúcar).
No reparable: Contrariamente a las filosofías de mantenimiento que requieren cambios frecuentes de componentes.
Mejores aplicaciones: Integración directa y permanente de reguladores en sistemas de distribución central de gas (GCD) dentro de fábricas de semiconductores, o para los gases más peligrosos (pirofóricos, altamente tóxicos) donde cualquier punto de fuga potencial es inaceptable.


El imperativo de entrada: conexiones CGA con mejoras UHP
La entrada de las válvulas reguladoras de presión de gases especiales que se conecta a la válvula del cilindro se rige por las normas de seguridad de la CGA (Compressed Gas Association), pero el gas de ultra alta presión (UHP) exige mejoras.

Conexiones roscadas CGA estándar (por ejemplo, CGA 350): Son necesarios por motivos de seguridad, pero no están sellados con UHP. El sello principal suele ser una junta tórica elastomérica.
Solución UHP: Conexiones CGA con junta metálica: Para el servicio UHP, se modifica la salida CGA. Los tipos comunes incluyen:
CGA-DISS (Sistema de seguridad de índice de diámetro): Utiliza una conexión roscada específica con junta de nailon o metal. Mejor que el estándar, pero no es óptimo para la máxima pureza.
Mesa/UTi (Ultra-Torr Integra) o CGA-1A (RFO/RPV): Estas son variantes CGA con sellado metálico. Utilizan una junta de cobre o níquel comprimida contra una "mesa" plana o elevada en la válvula del cilindro, lo que proporciona un sello metálico de alta integridad compatible con UHP. Esto es esencial para conectar un regulador UHP a una fuente de gas UHP.




Parte 3: Una metodología de selección sistemática

Utilice este marco de decisión para seleccionar la conexión correcta para cada punto de interfaz.

Paso 1: Definir los requisitos de la aplicación.

Propiedades de los gases: ¿Es inerte, tóxico, pirofórico o corrosivo? Los pirofóricos suelen dictar los sistemas soldados.
Tasa de fuga requerida: Cuanto más estricto sea el requisito, más se inclinará por los sellos frontales de junta de metal o las soldaduras.
Frecuencia de servicio: ¿Es necesario interrumpir esta conexión mensualmente para su validación? ¿Anualmente? ¿Nunca?
Arquitectura del sistema: ¿Se trata de un panel de gas modular o de una línea soldada permanente?


Paso 2: Seleccione la conexión de entrada del regulador.

Obligatorio: Debe coincidir con la salida de la válvula del cilindro. Para UHP, casi siempre se trata de una variante CGA con junta metálica (p. ej., RFO/RPV para más de 3000 psi, Mesa para presiones más bajas). Nunca utilice accesorios CGA estándar con sello de elastómero para un servicio UHP real.


Paso 3: Seleccione la conexión de salida del regulador.
Esta es la elección más crítica para la integración del sistema.

Escenario A: Integración en un panel de gas modular/de fácil mantenimiento: Elija una salida macho o hembra. Esto permite fijar el regulador al bloque del panel mediante tornillos, facilitando su extracción para mantenimiento o calibración. Ofrece el mejor equilibrio entre integridad y facilidad de mantenimiento.
Escenario B: Conexión directa a una tubería soldada permanente: Especifique el regulador con una salida de conexión soldada. Planifique su conexión orbital directamente a la tubería del sistema. Esta es la opción ideal para una pureza máxima y permanente.
Escenario C: Conexión a un tramo de tubería para un analizador o herramienta: Un puerto hembra tipo Swagelok® suele ser adecuado. Permite a un técnico capacitado realizar una conexión fiable de la tubería directamente a la salida del regulador.


Paso 4: Consistencia y documentación.

Estandarizar: Dentro de una instalación o sistema, estandarice uno o dos tipos de conexión para simplificar el inventario, las herramientas y la capacitación.
Especifique en detalle: Las órdenes de compra deben especificar no solo “VCJ”, sino también el tipo exacto: por ejemplo, “Salida macho electropulida VIM-VAR 316L con junta de níquel”.
Procedimiento: Desarrollar y hacer cumplir procedimientos escritos para el montaje (incluidos los valores de torque), la comprobación de fugas (especificación de masa de helio) y la limpieza.

Los 10 mejores fabricantes de válvulas reguladoras de presión de gas especiales en China


Conclusión

La integración de un regulador de presión de gas especial en un gasoducto de ultra alta presión (UHP) es tan segura como su interfaz más débil. La selección de las conexiones de entrada y salida es una decisión de ingeniería fundamental que impacta directamente en la seguridad del sistema, la pureza del gas, el costo operativo y la flexibilidad de mantenimiento.



No existe una única respuesta "óptima", sino una jerarquía de idoneidad basada en el criterio de pureza de la aplicación. Para las aplicaciones de investigación y semiconductores más exigentes, el paradigma suele ser: una junta metálica CGA (por ejemplo, RFO) en la entrada para garantizar la integridad de la fuente, un sello frontal VCJ en la salida para facilitar la integración en el panel y soldaduras orbitales para las líneas de distribución permanentes.



Al considerar cada conexión no como un simple accesorio de plomería, sino como un componente de sellado de precisión —con sus propios requisitos de ciencia de materiales, mecánica y procedimiento—, los ingenieros pueden construir un sistema de suministro de gas verdaderamente libre de fugas y contaminantes, y digno de los gases de ultraalta pureza que transporta. En este mundo, la conexión no es solo una unión; es un pacto de pureza.
