Guía completa de reguladores de presión de gas de acero inoxidable UHP 316L

Guía completa de reguladores de presión de gas de acero inoxidable UHP 316L

Los reguladores de presión de gas de ultra alta pureza (UHP) son componentes esenciales en industrias donde la contaminación del gas puede comprometer los procesos, la seguridad o la calidad del producto. Fabricados principalmente con acero inoxidable 316L, estos reguladores están diseñados para manejar gases con niveles de pureza del 99.999 % o superiores. Desempeñan un papel fundamental en aplicaciones como la fabricación de semiconductores, la producción farmacéutica, la cromatografía de gases y el manejo de gases especiales. Esta guía ofrece una descripción general completa de los reguladores de presión de gas UHP de acero inoxidable 316L, abarcando su diseño, materiales, funcionamiento, selección, aplicaciones, mantenimiento y consideraciones de seguridad. Al comprender estos dispositivos, los ingenieros y técnicos pueden garantizar un rendimiento y una fiabilidad óptimos en entornos críticos.

Los reguladores UHP se diferencian de los reguladores de presión estándar por su volumen interno mínimo, la pureza superior del material y su funcionamiento sin contaminación. El uso de acero inoxidable 316L, una variante baja en carbono del acero inoxidable 316, mejora la resistencia a la corrosión y reduce el riesgo de desgasificación o desprendimiento de partículas. Estas características los hacen indispensables para el manejo de gases tóxicos, corrosivos, inflamables o reactivos como el silano, el cloruro de hidrógeno o el nitrógeno ultrapuro.

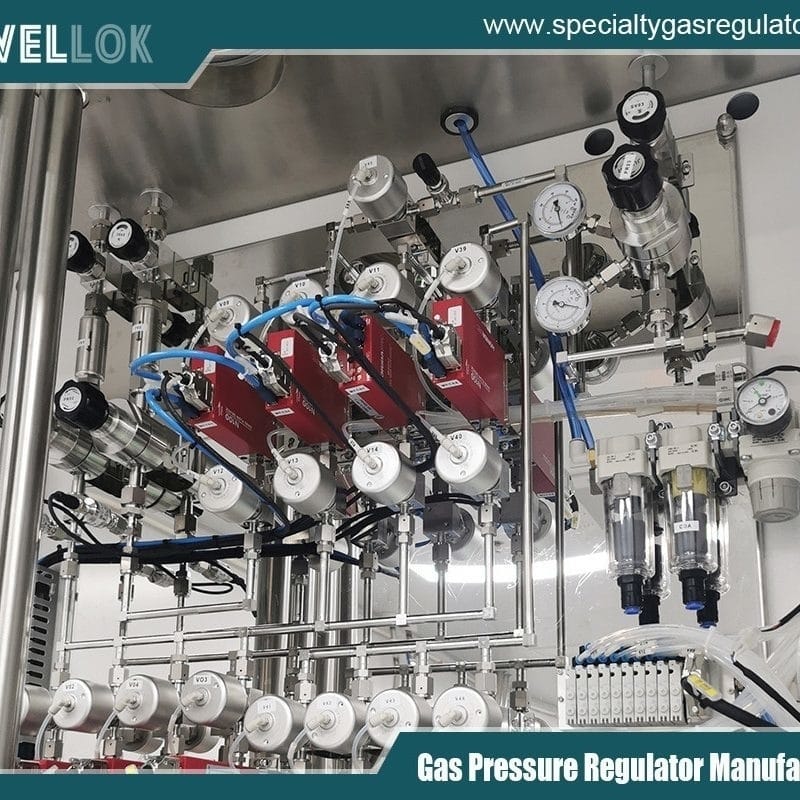

Reguladores de presión de gas de acero inoxidable UHP 316L
Comprensión de los requisitos de UHP

Los sistemas de ultraalta pureza requieren reguladores que impidan la entrada de contaminantes, incluso en cantidades mínimas, en la corriente de gas. Contaminantes como la humedad, el oxígeno o las partículas pueden provocar defectos en la microelectrónica o imprecisiones en los instrumentos analíticos. Los reguladores UHP logran esto mediante técnicas de construcción especializadas, que incluyen el mecanizado de barras en lugar del forjado, lo que resulta en una estructura de grano más compacta y superficies internas más lisas. Los acabados superficiales con valores bajos de Ra (rugosidad media) minimizan las áreas donde se pueden adherir partículas.

En la fabricación de semiconductores, por ejemplo, los gases UHP se utilizan en procesos como la deposición química de vapor, donde la pureza influye directamente en las tasas de rendimiento. Los organismos reguladores deben cumplir con normas como SEMI F20 para materiales de grado UHP, lo que garantiza que el acero inoxidable 316L se someta a una segunda fusión para reducir las impurezas al máximo. Este nivel de pureza no solo se refiere al material, sino también al proceso de ensamblaje, que a menudo se realiza en salas blancas ISO 4 para evitar contaminantes en el aire.



Propiedades del Acero Inoxidable 316L

El acero inoxidable 316L es el material preferido para los reguladores de presión de gas de ultra alta presión (UHP) debido a sus excepcionales propiedades. Contiene entre un 16 % y un 18 % de cromo, entre un 10 % y un 14 % de níquel y entre un 2 % y un 3 % de molibdeno, con un contenido de carbono limitado al 0.03 % para evitar la precipitación de carburos durante la soldadura. Esta composición proporciona una resistencia superior a la corrosión por picaduras y por hendiduras, especialmente en entornos ricos en cloruros.

En aplicaciones de UHP, la naturaleza no reactiva del acero 316L previene la adsorción y la liberación de gases contaminantes. A diferencia de los materiales elastoméricos, los diafragmas de acero inoxidable no absorben humedad ni hidrocarburos, lo que mantiene la integridad del gas. El electropulido mejora aún más la superficie eliminando irregularidades microscópicas, logrando una capa pasivada resistente a la corrosión y la generación de partículas. Para gases altamente corrosivos, se pueden utilizar variantes como Hastelloy C-22 en componentes internos, pero el acero 316L sigue siendo el estándar para cuerpos y piezas en contacto con el fluido.

La resistencia mecánica del material permite que los reguladores soporten presiones de entrada de hasta 6000 psig, a la vez que ofrecen presiones de salida precisas de tan solo 0.1 psig. Su soldabilidad permite conexiones autógenas soldadas a tope, lo que reduce las vías de fuga y garantiza la estanqueidad del helio.



Diseño y componentes de reguladores UHP

Un regulador de presión de gas UHP de acero inoxidable 316L típico consta de tres elementos principales: un mecanismo de carga, un elemento sensor y un elemento de control. El mecanismo de carga, a menudo un resorte ajustado mediante una perilla manual, establece la presión de salida deseada. El elemento sensor suele ser un diafragma de acero inoxidable que detecta los cambios de presión y acciona el elemento de control: una válvula de asiento o de asiento que modula el flujo a través de un orificio.

Los diseños UHP incorporan cuerpos de barra para minimizar el volumen interno, lo que facilita una purga rápida y reduce el espacio muerto donde podrían acumularse contaminantes. Los diafragmas están fabricados en acero inoxidable 316L para evitar la degradación del elastómero, y los sellos son de metal con metal para un rendimiento sin fugas. Los diseños de asiento atado, donde el asiento se fija al obturador, son comunes para gases corrosivos, lo que previene la erosión del asiento.

Las características adicionales incluyen manómetros para monitorear la presión de entrada y salida, válvulas de alivio para protección contra sobrepresión y filtros para atrapar partículas. Los modelos de alto caudal pueden usar configuraciones de domo para control remoto, mientras que las versiones compactas son ideales para configuraciones con espacio limitado.



Principios de trabajo

Los reguladores UHP funcionan según el principio de equilibrio de fuerzas. El gas de entrada entra a alta presión, presionando contra el elemento de control. El resorte de carga comprime el diafragma, abriendo la válvula para permitir el flujo hasta que la presión de salida equilibra la fuerza del resorte. A medida que cambia la demanda aguas abajo, el diafragma ajusta la posición de la válvula para mantener un caudal constante.

Los reguladores de una sola etapa realizan esto en un solo paso, lo que resulta ideal para presiones de entrada estables. Los modelos de dos etapas añaden una reducción intermedia, lo que garantiza un suministro constante incluso cuando la presión del cilindro disminuye. Para UHP, el bajo volumen interno facilita un equilibrio rápido, y características como los conjuntos de purga cruzada permiten la purga con gas inerte durante los cambios de cilindro, lo que previene la contaminación atmosférica.

En los reguladores de domo, la presión de gas o aire reemplaza el resorte, lo que permite ajustes remotos precisos. Esto es ideal para sistemas automatizados en salas blancas.



Aplicaciones

Los reguladores de acero inoxidable UHP 316L son esenciales en las fábricas de semiconductores para el suministro de gases de proceso como arsina o fosfina, libres de impurezas. En la industria farmacéutica, controlan gases inertes para entornos estériles. Los laboratorios analíticos los utilizan como gases portadores en cromatografía, garantizando lecturas precisas.

Otras aplicaciones incluyen la industria aeroespacial para sistemas de combustible, el procesamiento de alimentos para la regulación del CO2 y la investigación para el manejo de gases especiales. Los modelos de alta presión admiten estándares de calibración, mientras que los reguladores de contrapresión protegen los sistemas de la sobrepresurización en las líneas de venteo.



Criterios de selección

La selección de un regulador UHP implica evaluar el tipo de gas (corrosivo, tóxico o inerte), los rangos de presión (entrada hasta 10,000 psig, salida 0-500 psig), los caudales (hasta 250 scfm) y las necesidades de pureza. La compatibilidad de los materiales es fundamental: 316L para gases semicorrosivos, aleaciones mejoradas para gases agresivos.

Considere la ubicación: montaje en cilindro para altas presiones de entrada o en el punto de uso para mayor precisión. Doble etapa para suministros fluctuantes, etapa única para control de línea. Características como electropulido, acabados de bajo Ra y montaje en sala limpia garantizan el cumplimiento de las normas UHP. Incluya en el presupuesto accesorios como colectores o sistemas de purga.



Instalación y mantenimiento

La instalación requiere entornos limpios y secos. Conecte el equipo con accesorios compatibles, purgue las líneas con gas inerte y realice una prueba de fugas con helio. Móntelo firmemente para evitar vibraciones.

El mantenimiento incluye inspecciones periódicas para detectar fugas, utilizando soluciones jabonosas en las conexiones. Purgue antes y después de usar para detectar gases peligrosos. Reemplace los diafragmas si están dañados; limpie las partes internas únicamente con solventes aprobados. Procedimientos de apagado: Cierre las válvulas, libere la presión, purgue y desconecte de forma segura. La calibración anual garantiza la precisión.



Consideraciones de seguridad

La seguridad es fundamental con los reguladores UHP que manejan gases peligrosos. Úselos en áreas bien ventiladas con detectores de gas. El alivio de sobrepresión previene explosiones; los diseños de diafragma atado contienen fallas. Siga normas como la CGA para las conexiones. La capacitación en el manejo de gases tóxicos reduce los riesgos.




Reguladores de presión de gas de acero inoxidable UHP 316L
Conclusión

Los reguladores de presión de gas de acero inoxidable UHP 316L son maravillas de la ingeniería que protegen la pureza en aplicaciones exigentes. Su diseño robusto, la excelencia de sus materiales y su preciso funcionamiento los hacen indispensables. Siguiendo las mejores prácticas de selección, instalación y mantenimiento, los usuarios pueden lograr un rendimiento confiable y una larga vida útil. A medida que las industrias evolucionan, estos reguladores seguirán impulsando las innovaciones en el suministro de gas de alta pureza.
