¿Cómo funciona un regulador de gas de dos etapas?

¿Cómo funciona un regulador de gas de dos etapas?

Los reguladores de gas son componentes esenciales en sistemas que manejan gases a presión, como propano, gas natural o aire comprimido. Garantizan que el gas se suministre a una presión constante y segura a los aparatos o equipos conectados. Entre los distintos tipos, el regulador de gas de dos etapas destaca por su capacidad para proporcionar un control preciso de la presión, especialmente en aplicaciones donde la presión de entrada fluctúa significativamente. Este artículo profundiza en el funcionamiento de un regulador de gas de dos etapas , explicando su diseño, operación y beneficios en un contexto técnico.

Un regulador de una etapa reduce la presión en un solo paso, lo que puede provocar variaciones en la presión de salida debido a cambios en la presión de entrada o la demanda. En cambio, un regulador de dos etapas realiza esta reducción en dos pasos secuenciales, lo que ofrece mayor estabilidad y seguridad. Comúnmente utilizados en entornos residenciales, comerciales e industriales, como tanques de propano para parrillas, sistemas de calefacción o soldadura, estos reguladores están diseñados para manejar altas presiones de entrada (hasta 250 psi o más) y proporcionar presiones de salida bajas y estables (normalmente 11 pulgadas de columna de agua para propano).

Comprender el funcionamiento de un regulador de dos etapas requiere conocimientos de dinámica de fluidos, principios de ingeniería mecánica y normas de seguridad. Lo explicaremos paso a paso, comenzando con los conceptos fundamentales.

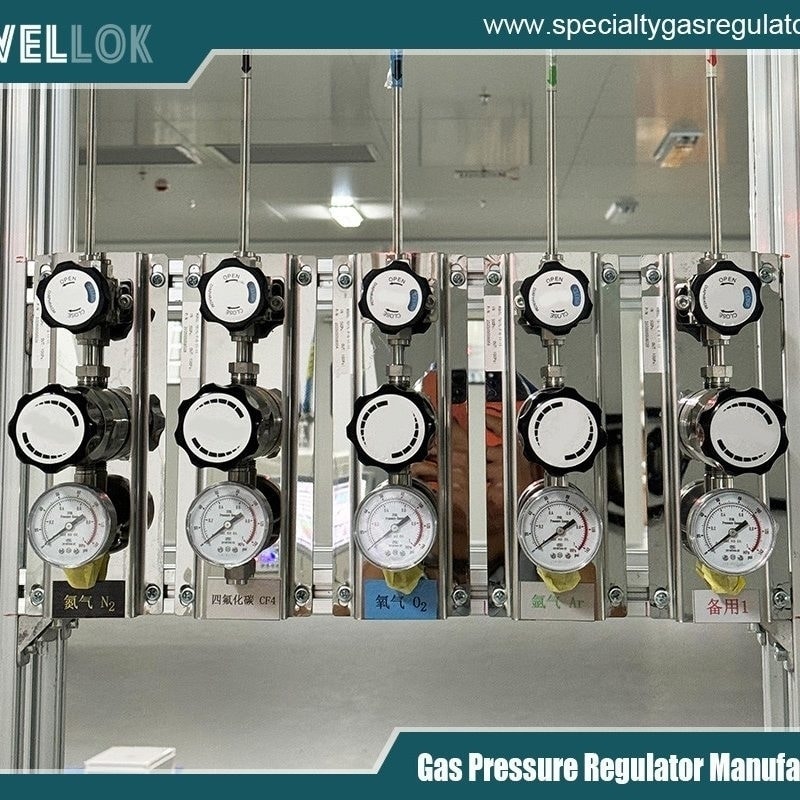

Regulador especial de dos etapas de alta pureza de acero inoxidable
Principios básicos de la regulación de la presión del gas

En esencia, un regulador de gas funciona según el principio de equilibrar fuerzas para mantener una presión establecida. El gas entra al regulador a alta presión y sale a una presión más baja y controlada. Esto se logra mediante una combinación de resortes, diafragmas y válvulas que responden a las diferencias de presión.

La ecuación clave que rige esto se deriva de la Ley de Boyle y la ley de los gases ideales, pero en la práctica, se trata del equilibrio de fuerzas. La presión de salida (P_salida) está determinada por la fuerza del resorte (F_resorte) que actúa sobre un diafragma, a la que se opone la fuerza de presión del gas (F_gas = P_salida * A_diafragma, donde A es el área del diafragma). Cuando la demanda aumenta, la presión disminuye ligeramente, lo que permite que el resorte abra más la válvula, aumentando el caudal hasta que se restablece el equilibrio.

En un sistema de dos etapas, este proceso se divide: la primera etapa gestiona la reducción de masa de presión alta a intermedia, mientras que la segunda etapa la ajusta con precisión hasta alcanzar la presión de salida final. Esta división minimiza el impacto de las variaciones de presión de entrada en la salida, ya que la segunda etapa mantiene una entrada relativamente estable.



Componentes de un regulador de gas de dos etapas

Un regulador típico de dos etapas consta de dos cuerpos reguladores interconectados, a menudo alojados en una sola unidad para mayor compacidad. Los componentes clave incluyen:

Conexión de entrada: Un puerto de alta presión que se conecta a la fuente de gas, como un cilindro o una tubería. Incluye filtros para evitar la entrada de residuos.

Regulador de primera etapa: Consta de un diafragma de alta presión, un resorte resistente, una válvula de asiento y un orificio. El resorte está calibrado para presiones más altas.

– Cámara intermedia: Un paso o tubo que conecta la primera y la segunda etapa, donde el gas está a una presión intermedia (generalmente 5-10 psi para sistemas de propano).

Regulador de segunda etapa: Similar al primero, pero con un diafragma más grande y un resorte más débil para mayor sensibilidad a baja presión. Incluye un respiradero para aliviar la sobrepresión.

– Conexión de salida: suministra gas a la presión regulada a la línea del aparato.

– Mecanismos de ajuste: Tornillos o perillas para fijar la presión de salida, aunque muchos vienen preajustados de fábrica.

– Características de seguridad: Válvulas de alivio, corte por sobrepresión (OPSO) y corte por subpresión (UPSO) para evitar peligros como fugas o explosiones.

Los materiales suelen ser latón, acero inoxidable o zinc fundido a presión para mayor resistencia a la corrosión y durabilidad. Los sellos utilizan elastómeros como nitrilo o Viton, compatibles con el tipo de gas.



Operación de la Primera Etapa

La primera etapa está diseñada para soportar y reducir presiones de entrada extremadamente altas. El gas ingresa por la entrada a, por ejemplo, 100-250 psi desde un tanque de propano. Llega a la válvula de la primera etapa, que normalmente está cerrada por la fuerza del resorte.

Al iniciarse la demanda de gas (por ejemplo, al encender un aparato), la presión aguas abajo disminuye, creando una diferencia de presión. Esta diferencia actúa sobre el diafragma, comprimiendo el resorte y levantando la válvula de asiento. El gas fluye a través del orificio hacia la cámara intermedia.

La primera etapa mantiene una presión intermedia equilibrando la fuerza de la presión de entrada contra el resorte y el diafragma. Si la presión de entrada aumenta (debido a cambios de temperatura en el tanque), la válvula se cierra ligeramente para compensar, evitando la sobrepresión aguas abajo. Por el contrario, si la presión de entrada disminuye, se abre más.

Técnicamente, la primera etapa funciona como un regulador de acción directa, donde el elemento sensor (diafragma) controla directamente la válvula. La caída de presión en la primera etapa es significativa, a menudo de 250 psi a 10 psi, lo que reduce la carga en la segunda etapa.



Operación de la Segunda Etapa

La segunda etapa recibe gas a presión intermedia y lo reduce aún más hasta un nivel utilizable, como 0.4 psi (11 pulgadas de columna de agua) para electrodomésticos. Su diseño es más sensible, con un diafragma de mayor área para detectar cambios mínimos de presión.

Al igual que la primera etapa, el diafragma de la segunda etapa responde a la presión de salida. Cuando aumenta la demanda, el diafragma se flexiona, comprimiendo su resorte y abriendo la válvula para permitir la entrada de más gas de la cámara intermedia. Esta etapa actúa como amortiguador, aislando la salida de las fluctuaciones de la entrada.

Una ventaja clave es la función de bloqueo: cuando no hay flujo, la válvula se asienta firmemente, evitando el deslizamiento (aumento gradual de la presión). El puerto de ventilación permite liberar de forma segura el exceso de presión si falla el diafragma, alejando el gas de las fuentes de ignición.

En términos matemáticos, la regulación general de la presión puede modelarse como un sistema de control en cascada. La ganancia de la primera etapa (ratio de reducción de presión) se multiplica por la de la segunda, lo que proporciona una alta precisión. Por ejemplo, si la primera etapa varía un 10 % debido a cambios en la entrada, la segunda etapa podría aumentar la estabilidad, resultando en una variación en la salida inferior al 1 %.



Ventajas y Aplicaciones

Los reguladores de dos etapas son ideales en situaciones con presiones de entrada variables o líneas de suministro largas, donde la caída de presión (debida a la fricción) podría afectar el rendimiento. Ofrecen:

– Estabilidad: La presión de salida se mantiene constante, crucial para una combustión eficiente en quemadores o un control preciso en procesos industriales.

– Seguridad: Riesgo reducido de sobrepresurización, con alivios incorporados que cumplen con estándares como ANSI Z21.18 o CSA 6.3.

– Eficiencia: Menor pérdida de energía y mejor capacidad de flujo en comparación con las unidades de una sola etapa.

Las aplicaciones incluyen sistemas de propano para vehículos recreativos, donde la presión del tanque varía con la temperatura; cocinas comerciales para un suministro constante de gas a múltiples electrodomésticos; y configuraciones de soldadura para oxígeno o acetileno, lo que garantiza el funcionamiento seguro del soplete.

En contextos industriales, se integran con sistemas SCADA para monitorización, utilizando transductores de presión para registrar datos.




Regulador especial de dos etapas de alta pureza de acero inoxidable
Consideraciones de seguridad y mantenimiento

Un mantenimiento adecuado garantiza la longevidad y la seguridad. Es fundamental realizar inspecciones periódicas para detectar fugas (con agua jabonosa), desgaste del diafragma o corrosión. Reemplace los reguladores cada 10 a 15 años o según las instrucciones del fabricante.

La instalación debe cumplir con las normas: montaje vertical, protección contra la intemperie y uso de accesorios compatibles. Nunca omita las medidas de seguridad.

En caso de mal funcionamiento, síntomas como fluctuaciones en la altura de la llama indican problemas. La solución de problemas implica verificar la presión de entrada, limpiar los filtros o ajustar los resortes, tareas que deben realizar técnicos cualificados.

En resumen, el mecanismo de doble reducción del regulador de gas de dos etapas proporciona un suministro de gas confiable y seguro. Al dividir la caída de presión, mitiga las variables que afectan a los diseños de una sola etapa, lo que lo hace indispensable en los sistemas de gas modernos.

Para obtener más información sobre cómo funciona un regulador de gas de dos etapas , puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/double-stage-pressure-regulators/ para obtener más información.
