Sistemas automáticos de conmutación de gas para un suministro continuo y fiable de gas industrial

El suministro fiable de gas es esencial para la fabricación moderna de semiconductores, laboratorios, producción farmacéutica, instrumentación analítica, operaciones de soldadura y muchos otros procesos industriales. Cuando una bombona de gas se vacía, su reemplazo manual puede interrumpir la producción, afectar la estabilidad del proceso y generar riesgos innecesarios para la seguridad. Para aplicaciones que requieren disponibilidad ininterrumpida de gas, un sistema automático de conmutación de gas ofrece una solución eficaz al cambiar automáticamente el suministro de gas de un banco de bombonas vacío o de baja presión a un banco de reserva lleno.

Un sistema automático de cambio de gas está diseñado para mantener un suministro continuo y estable sin que los operarios tengan que cambiar manualmente las bombonas durante el funcionamiento normal. Mediante la monitorización de la presión de suministro y el control de reguladores, válvulas y mecanismos de conmutación, el sistema puede transferir automáticamente la fuente de gas cuando el banco principal alcanza un nivel de presión predefinido.

Para la distribución de gases industriales y aplicaciones de alta pureza, el diseño del sistema de conmutación debe considerar las características del gas, los requisitos de presión, el caudal, la compatibilidad de los materiales, el control de la contaminación, la prevención de fugas y la seguridad operativa. Un sistema diseñado adecuadamente puede mejorar el aprovechamiento del gas, reducir el tiempo de inactividad, simplificar la gestión de los cilindros y proporcionar un mayor control sobre todo el proceso de suministro de gas.


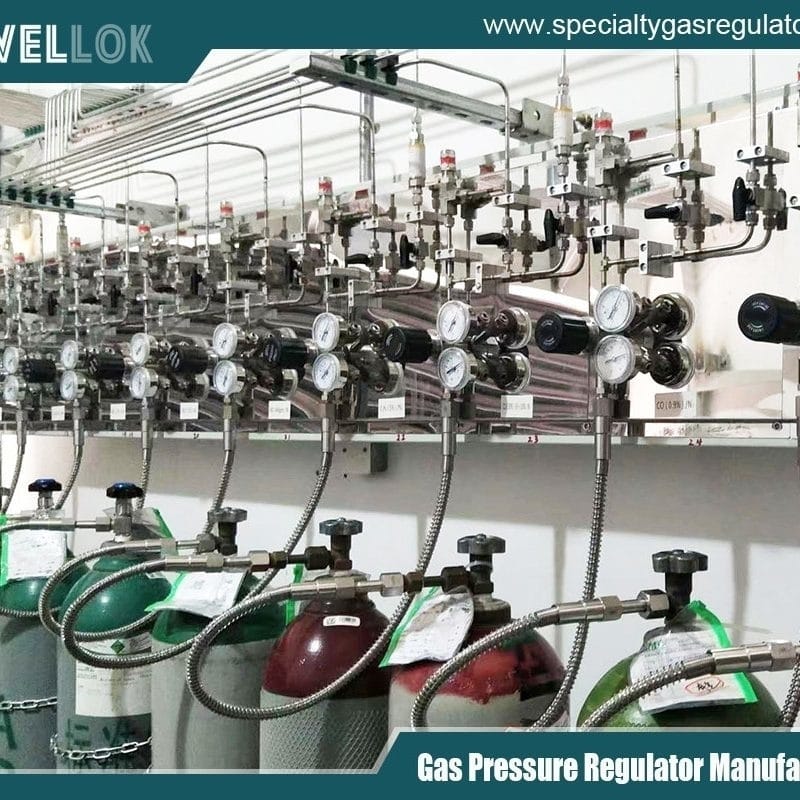

reguladores de presión de gas de ultra alta pureza
¿Qué es un sistema automático de cambio de gas?
Un sistema automático de conmutación de gas es un conjunto de gestión de gas que conecta dos o más fuentes de gas y cambia automáticamente el suministro activo cuando la fuente principal alcanza una condición de baja presión.

Un sistema típico consta de dos bancos de gas:

Banco de gas primario: El cilindro o grupo de cilindros activo que suministra gas al proceso.
Banco de gas secundario: El cilindro o grupo de cilindros de reserva que entra en funcionamiento cuando el banco principal se agota.
Los reguladores de presión y las válvulas de control se utilizan para gestionar la presión del gas en cada banco. Cuando la presión del banco primario cae por debajo del punto de conmutación preestablecido, el sistema cambia automáticamente al banco secundario. El operador puede entonces reemplazar los cilindros vacíos en el banco primario mientras el proceso continúa recibiendo gas del lado secundario.

Una vez sustituidos los cilindros vacíos y presurizados correctamente, el sistema puede reiniciarse o configurarse para que el banco de cilindros reabastecidos actúe como suministro de reserva.

Este sistema resulta especialmente valioso cuando una interrupción en el suministro de gas podría ocasionar pérdidas de producción, paradas de equipos o inestabilidad en los procesos.

Cómo funciona el cambio automático de gas
El principio de funcionamiento básico es relativamente sencillo, aunque los sistemas industriales pueden incorporar funciones sofisticadas de control y monitorización.

Durante el funcionamiento normal, el gas fluye desde el banco de cilindros principal a través de una válvula de aislamiento de entrada y un regulador de presión. La presión del gas se reduce a la presión intermedia o de salida requerida antes de ser suministrada a los equipos posteriores.

Al mismo tiempo, el banco secundario permanece disponible como fuente de respaldo. El mecanismo de conmutación supervisa la presión del banco activo. Cuando la presión cae por debajo del umbral de conmutación definido, el sistema detecta que la fuente de gas principal está casi agotada.

La válvula de conmutación transfiere entonces el suministro de gas al banco secundario. Dependiendo del diseño del sistema, la transición puede producirse automáticamente manteniendo una presión estable aguas abajo.

Una secuencia simplificada es:

Banco primario → Regulación de presión → Control de conmutación → Salida → Equipo de proceso

Cuando el banco principal alcanza una baja presión:

Banco secundario → Regulación de presión → Control de conmutación → Salida → Equipo de proceso

El mecanismo de conmutación exacto depende de si la aplicación utiliza reguladores de conmutación automáticos mecánicos, válvulas neumáticas, válvulas de accionamiento eléctrico o un sistema de gestión de gas totalmente automatizado con control PLC.

Componentes clave de un sistema de cambio automático de gas
1. Conexiones de entrada de gas
Las conexiones de entrada de gas conectan los bancos de cilindros al sistema de conmutación. Los estándares de conexión deben coincidir con los requisitos específicos del servicio de gas y de las válvulas de los cilindros.

En aplicaciones de alta pureza y semiconductores, el diseño de las conexiones es especialmente importante, ya que los accesorios o materiales inadecuados pueden introducir contaminación o crear puntos de fuga.

2. Reguladores de presión
Los reguladores de presión reducen la alta presión de las bombonas de gas a una presión controlada adecuada para los equipos posteriores.

Los reguladores de alta calidad deben proporcionar una presión de salida estable ante variaciones en la presión de entrada y el caudal. Para aplicaciones exigentes, los reguladores fabricados con acero inoxidable de alta calidad y diseñados para el servicio con gases de alta pureza pueden ayudar a minimizar la contaminación y mejorar la fiabilidad.

3. Válvula de conmutación o regulador
El mecanismo de conmutación automática es el núcleo del sistema. Determina cuándo se debe sustituir la fuente de gas activa por la fuente de reserva.

La presión de conmutación debe seleccionarse cuidadosamente. Si se ajusta a un valor demasiado alto, puede quedar gas sin utilizar en el cilindro. Si se ajusta a un valor demasiado bajo, el sistema podría no proporcionar el tiempo o el margen de presión suficientes para una conmutación fiable.

4. Válvulas de aislamiento
Las válvulas de aislamiento permiten cerrar fuentes de gas individuales o secciones del sistema para realizar tareas de mantenimiento, sustituir cilindros o solucionar problemas.

En los sistemas de gas críticos, las válvulas de aislamiento correctamente ubicadas también pueden simplificar el mantenimiento sin necesidad de cerrar toda la red de distribución de gas.

5. Manómetros y sensores
Los manómetros proporcionan información visual sobre la presión en los cilindros y las tuberías. Los sistemas avanzados pueden utilizar transductores de presión para medir continuamente la presión del gas y transmitir la información a un sistema de monitorización o control.

La monitorización digital de la presión puede proporcionar a los operadores avisos tempranos antes de que un banco de cilindros alcance el punto de conmutación automática.

6. Dispositivos de alivio y seguridad
Dependiendo del gas, la presión nominal y la normativa aplicable, el sistema puede incorporar dispositivos de alivio de presión u otros componentes de seguridad.

Estos dispositivos ayudan a proteger los equipos posteriores de condiciones de presión anormales. La configuración de seguridad adecuada siempre debe determinarse en función de las propiedades del gas, la presión del sistema, las normativas locales y los requisitos de la aplicación.

Ventajas de los sistemas automáticos de cambio de gas
Disponibilidad continua de gas
La principal ventaja es el suministro continuo de gas. En lugar de detener la producción para reemplazar un cilindro vacío, el sistema transfiere automáticamente la operación al banco de reserva.

Esto es especialmente importante para los procesos que funcionan de forma continua o en los que reiniciar el equipo requiere mucho tiempo.

Reducción del tiempo de inactividad de la producción
El agotamiento inesperado del gas puede interrumpir los procesos de fabricación. Un sistema de cambio automático proporciona una fuente de gas de reserva, lo que reduce significativamente la posibilidad de interrupción del proceso causada por un cilindro vacío.

Gestión mejorada de cilindros de gas
Los operarios pueden sustituir los cilindros vacíos una vez que el sistema haya pasado al banco de reserva. Esto crea un proceso de sustitución de cilindros más organizado y reduce las intervenciones de emergencia.

Estabilidad del proceso mejorada
Un sistema de conmutación bien diseñado puede mantener una presión de gas aguas abajo más estable en comparación con el reemplazo manual de los cilindros.

El suministro estable de gas es especialmente importante en el procesamiento de semiconductores, la instrumentación analítica, las aplicaciones de laboratorio y otros procesos donde la presión del gas influye directamente en las condiciones del proceso.

Reducción de la carga de trabajo del operador
La supervisión manual de múltiples bancos de cilindros puede ser laboriosa. Los sistemas automáticos reducen la necesidad de supervisión continua por parte del operador, al tiempo que proporcionan información sobre el estado mediante indicadores, alarmas o monitorización digital.

Aplicaciones
Los sistemas automáticos de cambio de gas se utilizan en muchos sectores industriales.

Fabricación de semiconductores
La fabricación de semiconductores requiere un suministro de gas preciso y fiable. Los gases de proceso pueden utilizarse en procesos de deposición, grabado, limpieza, dopaje y otros procesos de fabricación.

Para estas aplicaciones, los equipos de conmutación automática pueden integrarse en los sistemas de suministro de gas de ultra alta presión , armarios de gas, paneles de gas y redes de distribución de gas de las instalaciones.

Cuando se trata de gases de alta pureza o peligrosos, los materiales del sistema, el acabado de la superficie, la calidad de la soldadura, la estanqueidad y el control de partículas se convierten en consideraciones de diseño fundamentales.

Laboratorios
Los laboratorios de investigación utilizan con frecuencia gases como nitrógeno, oxígeno, argón, helio, dióxido de carbono y otros gases especiales.

Los sistemas de cambio automático permiten que los instrumentos de laboratorio sigan funcionando mientras se reemplazan las bombonas de gas.

Fabricación farmacéutica
Los procesos farmacéuticos pueden requerir un suministro controlado de gases para aplicaciones de fabricación, envasado, inertización y análisis. La conmutación automática de gases puede ayudar a mantener una disponibilidad constante y reducir las interrupciones.

Manufactura Industrial
La soldadura, el corte, el tratamiento térmico, el procesamiento de metales y otras aplicaciones industriales pueden requerir un suministro continuo de gases de protección o de proceso.

Los sistemas de cambio automático son útiles cuando se conectan varios cilindros para aumentar el tiempo de funcionamiento entre los cambios de cilindro.

Instrumentación analitica
La cromatografía de gases y otros instrumentos analíticos dependen de un suministro estable de gases. La conmutación automática puede ayudar a prevenir interrupciones inesperadas durante análisis prolongados.

Cambio de gas automático frente a manual
Un sistema de suministro de gas manual requiere que un operario supervise la presión del cilindro y cambie manualmente las válvulas cuando el cilindro activo se agote.

Si bien los sistemas manuales sencillos pueden ser adecuados para aplicaciones de baja exigencia, presentan varias desventajas.

El operador debe controlar continuamente la presión de los cilindros, recordar reemplazarlos y realizar la conmutación correctamente. Un error humano puede provocar fluctuaciones de presión o interrupciones temporales del suministro de gas.

Un sistema automático realiza la operación de conmutación en función de condiciones de presión predefinidas.

Elemento Sistema manual Cambio automático
Cambio de cilindros Manual Automático
Suministro continuo Limitada Sí:
Intervención del operador Alto Más Bajo
Control de la presión Generalmente visual Visual/digital
riesgo de interrupción de la producción Más alto Más Bajo
Monitoreo remoto Limitada Disponible en sistemas avanzados
Adecuado para procesos críticos Limitada Excelente
Para aplicaciones críticas, el cambio automático proporciona una ventaja operativa significativa.

Consideraciones de diseño
Seleccionar un sistema automático de conmutación de gases requiere algo más que simplemente elegir un regulador con función de conmutación automática.

Tipo de gas
El sistema debe ser compatible con el gas específico. El oxígeno, el nitrógeno, el hidrógeno, los gases corrosivos, los gases tóxicos y los gases especiales pueden tener requisitos de materiales y seguridad muy diferentes.

Caudal requerido
El sistema debe dimensionarse en función del caudal máximo de gas previsto, en lugar de basarse únicamente en el consumo medio.

Los reguladores o válvulas de tamaño insuficiente pueden provocar una caída de presión excesiva y afectar negativamente a los equipos posteriores.

Presión de entrada y salida
La presión del cilindro, la presión de conmutación, la presión intermedia y la presión de salida final deben tenerse en cuenta durante el diseño del sistema.

Compatibilidad de materiales
Para sistemas de gas de alta pureza, el acero inoxidable 316L se utiliza ampliamente debido a sus propiedades mecánicas y resistencia a la corrosión. Para gases corrosivos o reactivos, puede ser necesario un análisis adicional de compatibilidad de materiales.

HoReCa
Los sistemas de gas utilizados en la industria de semiconductores y otras aplicaciones de alta pureza deben minimizar las fuentes de contaminación. El acabado de la superficie interna, los procedimientos de limpieza, la calidad de la soldadura, el volumen muerto y la selección de componentes pueden influir en la pureza del gas.

estanqueidad
Las fugas de gas representan un riesgo tanto para la seguridad como para el rendimiento. Por ello, son esenciales los métodos de sellado adecuados, los accesorios de alta calidad, el mecanizado de precisión y las pruebas de fugas apropiadas.

Control y Monitoreo
Los sistemas básicos pueden utilizar manómetros mecánicos y reguladores automáticos. Los sistemas más avanzados pueden incorporar sensores de presión, electroválvulas, control PLC, sistemas de alarma e interfaces de comunicación.

Esto permite a los operadores supervisar la presión del cilindro, el estado activo/de espera, las condiciones de alarma y el consumo de gas desde una plataforma de control central.

Conmutación automática para aplicaciones de gases de alta pureza.
En los entornos de fabricación de semiconductores y procesos de fabricación avanzada, los sistemas automáticos de cambio de gas deben cumplir requisitos de limpieza y fiabilidad mucho más exigentes que los sistemas de gas industriales convencionales.

Una configuración de alta pureza puede utilizar tuberías de acero inoxidable 316L soldadas orbitalmente, conexiones VCR, reguladores de alta pureza, válvulas de diafragma y superficies internas electropulidas.

El objetivo no es solo mantener un suministro continuo de gas, sino también proteger el proceso de partículas, humedad, oxígeno, hidrocarburos y otros contaminantes.

Para gases peligrosos o tóxicos, el sistema de conmutación automática también puede integrarse con armarios de gas, sistemas de detección de gas, ventilación de extracción, sistemas de apagado automático y controles de emergencia de las instalaciones.

Mantenimiento y Operación
Incluso un sistema automático requiere inspección y mantenimiento periódicos.

Los operarios deben revisar periódicamente los manómetros, reguladores, válvulas, conexiones, tuberías, alarmas y conexiones de cilindros. Las pruebas de fugas deben realizarse de acuerdo con los procedimientos de mantenimiento de la aplicación.

El reemplazo del cilindro debe realizarse siguiendo un procedimiento controlado. Antes de desconectar un cilindro vacío, se debe aislar la válvula correspondiente y despresurizar la conexión de forma segura según el procedimiento operativo aplicable.

En el caso de gases peligrosos, la sustitución de las bombonas solo debe ser realizada por personal capacitado que utilice el equipo de protección necesario y siga los procedimientos de seguridad de las instalaciones.

Mantener registros precisos sobre la sustitución de cilindros, el comportamiento de la presión, las alarmas y las actividades de mantenimiento también puede ayudar a identificar un consumo anormal o posibles problemas en el equipo.


reguladores de presión de gas de ultra alta pureza
Conclusión
Un sistema automático de conmutación de gas para el suministro continuo de gas es un componente importante de la infraestructura moderna de distribución de gas. Al alternar automáticamente entre la fuente de gas principal y la de reserva, ayuda a reducir las interrupciones del suministro, mejora la estabilidad del proceso, simplifica la gestión de cilindros y disminuye la carga de trabajo del operario.

Para aplicaciones industriales generales, un sistema fiable basado en reguladores automáticos puede ofrecer una solución eficiente y económica. Para aplicaciones exigentes en los sectores de semiconductores, farmacéutico, de laboratorio y otros, el sistema puede requerir materiales de alta pureza, reguladores de precisión, válvulas avanzadas, monitorización automatizada e integración completa de sistemas de seguridad.

El sistema óptimo debe seleccionarse en función del tipo de gas, el caudal, los requisitos de presión, el nivel de pureza, la configuración de los cilindros, el entorno de instalación y las normas de seguridad aplicables. Con una ingeniería y un mantenimiento adecuados, la tecnología de conmutación automática de gases puede proporcionar una base fiable para un suministro de gas continuo y estable en una amplia gama de aplicaciones industriales y de alta tecnología.
