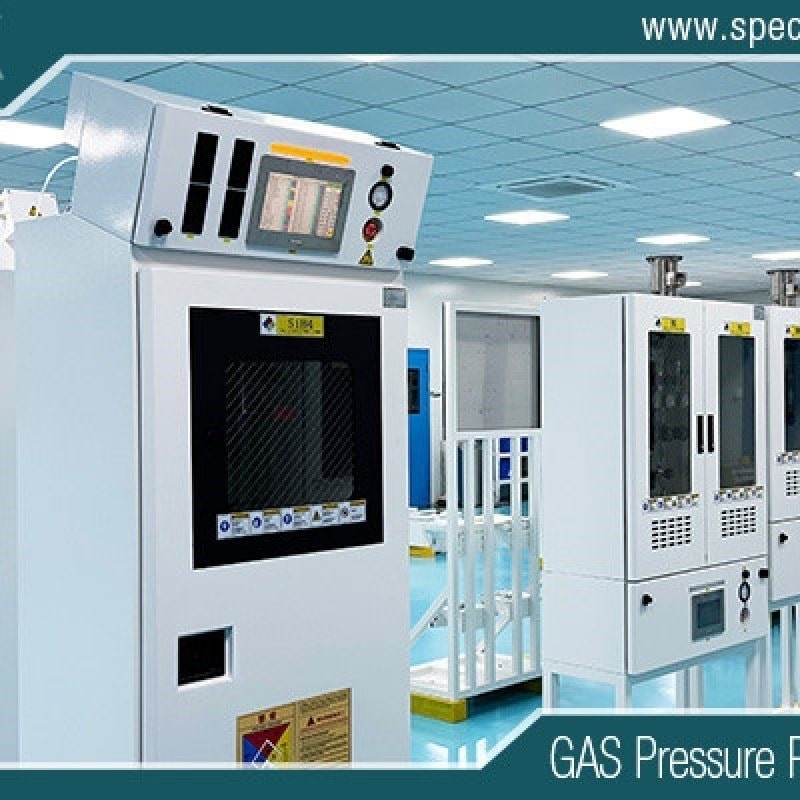

Armario para cilindros de gas de alta pureza para sistemas de suministro de gas para semiconductores

Armario para cilindros de gas de alta pureza para sistemas de suministro de gas para semiconductores

Los gases de alta pureza son esenciales para la fabricación moderna de semiconductores. Procesos como la deposición química de vapor (CVD), la deposición de capas atómicas (ALD), el grabado, la implantación iónica, la oxidación y la limpieza de cámaras dependen de gases de proceso controlados con precisión. Muchos de estos gases se suministran desde cilindros de alta presión y pueden ser tóxicos, corrosivos, inflamables, pirofóricos o peligrosos. Por consiguiente, el almacenamiento y suministro seguro y fiable de gases es fundamental para las fábricas de semiconductores, los centros de investigación y las plantas de fabricación avanzada.

Un armario para cilindros de gas de alta pureza proporciona un entorno controlado para el almacenamiento y la distribución de cilindros de gas, integrando la regulación de la presión, el control automático o manual de válvulas, la detección de fugas, la ventilación y la protección de seguridad. A diferencia de un armario de almacenamiento de gas convencional, un armario para cilindros de gas de grado semiconductor está diseñado para el control de la contaminación, el manejo de gases de ultra alta pureza (UHP), la estabilidad del proceso y la seguridad operativa.

En los sistemas de suministro de gas para semiconductores, el armario de cilindros sirve como punto de conexión entre la fuente de gas y los equipos posteriores. Su diseño influye directamente en la pureza del gas, la estabilidad de la presión, la fiabilidad del sistema, los requisitos de mantenimiento y la seguridad general de las instalaciones.


¿Qué es un armario para cilindros de gas de alta pureza?
Un armario para cilindros de gas de alta pureza es una carcasa diseñada para albergar uno o más cilindros de gas de alta presión y proporcionar un suministro controlado de gas a los equipos de procesamiento de semiconductores.

El armario suele contener las bombonas de gas, los sistemas de sujeción de las bombonas, tuberías de alta pureza, válvulas, reguladores, sensores de presión, líneas de purga, filtros de gas y componentes de seguridad. Según la aplicación, también puede incluir sistemas de conmutación automática, controladores lógicos programables (PLC), detectores de gas, válvulas de cierre de emergencia, conexiones de escape e interfaces hombre-máquina (HMI).

El flujo básico de gas se puede representar como:

Cilindro de gas → Válvula del cilindro → Regulador de alta pureza → Válvula de aislamiento → Filtro → Control de presión → Línea de suministro de gas → Equipo de proceso

El gabinete aísla las fuentes de gas potencialmente peligrosas del entorno de la sala limpia, al tiempo que proporciona un suministro de gas controlado y repetible.

En las aplicaciones de semiconductores, la construcción del gabinete y los componentes internos deben seleccionarse cuidadosamente para minimizar la generación de partículas, la contaminación por humedad, la contaminación por oxígeno y otras fuentes de degradación del gas de proceso.

¿Por qué la fabricación de semiconductores requiere gabinetes de gas de alta pureza?
La fabricación de semiconductores opera con tolerancias de proceso extremadamente estrictas. Incluso pequeños cambios en la composición del gas, la presión, el caudal o los niveles de contaminación pueden afectar la calidad de las obleas y la repetibilidad del proceso.

Un armario de gases industrial estándar puede no proporcionar el nivel de pureza y control necesarios para los procesos avanzados de fabricación de semiconductores. Por lo tanto, los armarios de gases de alta pureza se diseñan específicamente para aplicaciones de gases de ultra alta pureza (UHP).

Varios factores los hacen particularmente importantes.

1. Protección contra gases peligrosos
Los procesos de fabricación de semiconductores pueden utilizar gases como amoníaco, cloruro de hidrógeno, cloro, fluoruro de hidrógeno, silano, fosfina, arsina y otros gases especiales. Algunos gases son tóxicos o corrosivos, mientras que otros pueden presentar riesgos de incendio o químicos.

El armario crea un entorno de contención secundaria alrededor de los cilindros y las conexiones de gas. Un sistema de extracción específico elimina continuamente el gas que se escapa del armario, reduciendo el riesgo de acumulación de gases peligrosos.

Las funciones de detección de gas y de parada de emergencia pueden mejorar aún más la seguridad.

2. Mantenimiento de la pureza del gas
La pureza del gas es uno de los requisitos más importantes en el suministro de gases para semiconductores.

El gabinete debe minimizar la contaminación causada por:

XNUMX- Cuantos trabajos generarias si utilizaras y vendieras la capacidad maxima de tu produccion?
Oxígeno
Hidrocarburos
Partículas
contaminación metálica
Gases residuales del proceso
Tuberías o conexiones de mala calidad
Los componentes de ultra alta presión (UHP) fabricados con materiales adecuados, en particular acero inoxidable 316L de alta calidad, se utilizan habitualmente en circuitos de gases críticos. Las superficies internas pueden someterse a electropulido y limpieza controlada para reducir la contaminación superficial y mejorar la compatibilidad con los gases.

3. Presión de gas estable
El procesamiento de semiconductores requiere una presión y un flujo de gas constantes. Las fluctuaciones de presión pueden afectar las tasas de deposición, los perfiles de grabado, el espesor de la película y otros parámetros del proceso.

Un armario para cilindros de gas de alta pureza incorpora reguladores de presión e instrumentos de monitorización para reducir las variaciones de presión entre el cilindro de alta presión y los equipos de procesamiento posteriores.

Los sistemas avanzados también pueden integrar transductores de presión y válvulas de control automáticas para la monitorización en tiempo real.

Componentes clave de un gabinete para cilindros de gas semiconductor
Un gabinete diseñado correctamente consta de múltiples componentes interconectados. Cada componente contribuye a la pureza del gas, la seguridad o el control del proceso.

Sistema de sujeción de cilindros de gas
Las bombonas de gas deben permanecer firmemente sujetas dentro del armario. Unos dispositivos de sujeción mecánicos impiden que las bombonas se vuelquen o se muevan durante la instalación, el funcionamiento o el mantenimiento.

El diseño del sistema de sujeción debe adaptarse a las dimensiones y al peso del cilindro, al tiempo que permite a los técnicos reemplazar los cilindros de forma segura.

Regulador de gas de alta pureza
El regulador reduce la presión del cilindro a una presión controlada aguas abajo.

Para aplicaciones de semiconductores, los reguladores deben seleccionarse en función de la compatibilidad con el gas, la presión de entrada, la presión de salida, el caudal, el material de construcción, el rendimiento en cuanto a fugas y la limpieza requerida.

Un regulador de alta calidad puede ayudar a proporcionar una presión estable al tiempo que minimiza el volumen muerto y la contaminación.

Válvulas UHP
Las válvulas controlan el aislamiento, la purga, la conmutación y el flujo del proceso de gas.

Entre los tipos de válvulas más comunes se encuentran las de diafragma, las de aguja, las de retención y las neumáticas. En los sistemas de semiconductores de ultra alta presión (UHP), las válvulas de diafragma se utilizan ampliamente cuando se requiere baja generación de partículas, bajo volumen muerto y alta estanqueidad.

El acero inoxidable 316L se elige con frecuencia para componentes en contacto con el fluido debido a su resistencia a la corrosión y su idoneidad para el servicio con gases de alta pureza.

Tubos y accesorios de alta pureza
Los tubos conectan la bombona de gas con el regulador, el colector de válvulas y la línea de suministro de gas aguas abajo.

Las conexiones tipo VCR y otros accesorios UHP de alta integridad pueden proporcionar un sellado metal-metal fiable para sistemas de gas críticos.

Los procedimientos adecuados de soldadura orbital, acabado superficial, limpieza e instalación son esenciales para mantener la integridad del sistema.

Filtros
Los filtros de gas pueden eliminar partículas y otros contaminantes antes de que el gas llegue a los equipos de proceso sensibles.

La clasificación y el material del filtro deben seleccionarse en función del tipo de gas, la presión, la temperatura, los requisitos de caudal y las especificaciones del proceso de fabricación de semiconductores.

Sensores de presión
Los transductores de presión proporcionan información en tiempo real sobre la presión del cilindro y la presión aguas abajo.

La monitorización de la presión permite a los operadores y a los sistemas de control identificar situaciones como baja presión en el cilindro, problemas con el regulador, caídas de presión inesperadas o una demanda anormal del proceso.

Cambio automático de gas
En la fabricación continua de semiconductores, la interrupción del suministro de gas puede ocasionar costosos tiempos de inactividad de la producción. Los sistemas automáticos de conmutación de gas ayudan a mantener un suministro ininterrumpido mediante la alternancia entre cilindros primarios y secundarios o bancos de cilindros.

Un sistema automático típico monitoriza la presión de ambas fuentes de gas.

Cuando el cilindro primario se aproxima a su presión de conmutación predefinida, el sistema puede cambiar automáticamente al cilindro secundario. El cilindro vacío puede entonces reemplazarse mientras el proceso continúa recibiendo gas.

El cambio automático puede resultar especialmente valioso para las fábricas que operan de forma continua o para procesos en los que una interrupción podría dañar las obleas o afectar al rendimiento de la producción.

Sistemas de purga y ventilación
La purga es una parte fundamental del funcionamiento de los armarios de gas de alta pureza.

Antes de conectar una bombona al sistema de suministro de gas, puede ser necesario purgar las líneas de conexión para eliminar el aire, la humedad o los gases residuales. La purga también puede utilizarse durante el reemplazo y el mantenimiento de la bombona.

Dependiendo del gas y del diseño del sistema, se pueden utilizar gases inertes como el nitrógeno para las operaciones de purga.

El armario también debe contar con una vía de escape adecuada. Los sistemas de escape ayudan a mantener la presión negativa dentro del recinto y a eliminar los gases potencialmente peligrosos en caso de fuga.

Funciones de detección de fugas y seguridad
La seguridad es un requisito fundamental del diseño.

Un gabinete de gas para semiconductores puede incorporar:

detectores de fugas de gas
Control de la presión
Válvulas de cierre de emergencia
Aislamiento automático
Monitoreo de gases de escape
Enclavamientos de puertas
Interfaces de detección de incendios
Alarmas audibles y visuales
Control de seguridad basado en PLC
Si se detecta una situación peligrosa, el sistema de control puede iniciar acciones de seguridad predefinidas, como cortar el suministro de gas y generar una alarma.

La arquitectura de seguridad exacta debe determinarse en función de las propiedades del gas, los requisitos de las instalaciones, los códigos aplicables y la evaluación de riesgos.

Materiales y tratamiento de superficies
La selección de materiales tiene un impacto directo en la pureza del gas y la vida útil del equipo.

El acero inoxidable 316L se utiliza habitualmente para componentes de gas de ultra alta presión (UHP) porque ofrece una buena resistencia a la corrosión y se puede fabricar con acabados superficiales de alta calidad.

Para aplicaciones de semiconductores especialmente exigentes, los componentes pueden someterse a procesos de electropulido y limpieza especializada. Las superficies electropulidas ofrecen una superficie interna más lisa y reducen los puntos donde podrían acumularse contaminantes.

En función de la compatibilidad con los gases y la función del componente, también se pueden utilizar otros materiales. Los sellos, los asientos de válvulas, los diafragmas y los componentes de polímero deben evaluarse cuidadosamente para garantizar su compatibilidad química y su fiabilidad a largo plazo.

Configuraciones de uno y dos cilindros
Los armarios para bombonas de gas de alta pureza pueden diseñarse en varias configuraciones.

Un armario monocilíndrico es adecuado para aplicaciones en las que el consumo de gas es relativamente bajo o se acepta la interrupción del proceso.

Un gabinete de doble cilindro generalmente ofrece mayor flexibilidad operativa. Un cilindro puede suministrar gas mientras que el segundo sirve como reserva.

Para los procesos de semiconductores de alto consumo, pueden ser más apropiadas las configuraciones de múltiples cilindros o los sistemas centralizados de suministro de gas.

La configuración correcta depende del consumo de gas, la capacidad de los cilindros, los requisitos de continuidad del proceso, la distribución de las instalaciones y la estrategia de mantenimiento.

Integración con sistemas de suministro de gas semiconductores
El armario para bombonas de gas suele ser solo una parte de una infraestructura de distribución de gas más amplia.

Un sistema típico de suministro de gas para semiconductores puede incluir:

Almacenamiento de gas → Armario para cilindros de gas → Colector de gas → Panel de control de presión → Sistema de distribución de gas → Equipo de proceso

El armario proporciona una gestión controlada de la fuente, mientras que los paneles de control de presión y los sistemas de distribución posteriores gestionan el gas antes de que llegue a las herramientas de proceso individuales.

La comunicación entre estos sistemas se puede lograr mediante redes de control industrial y sistemas PLC. Los sistemas de control de las instalaciones permiten supervisar parámetros como la presión, el estado de las válvulas, el estado de los cilindros, las alarmas y el consumo de gas.

Esta integración permite un mejor mantenimiento preventivo y una monitorización centralizada de los procesos.

Consideraciones de diseño para la selección de un armario para bombonas de gas
A la hora de seleccionar un armario para cilindros de gas de alta pureza, los ingenieros deben evaluar varios parámetros técnicos.

Tipo de gas
En primer lugar, debe tenerse en cuenta la compatibilidad de los gases. Los gases tóxicos, corrosivos, inflamables, oxidantes, inertes y pirofóricos pueden tener requisitos diferentes para el gabinete.

Presión
Al seleccionar los componentes, se deben tener en cuenta la presión máxima del cilindro, la presión de entrada del regulador y la presión de funcionamiento aguas abajo.

Tasa de flujo
El gabinete debe soportar el flujo de gas requerido sin generar una caída de presión excesiva.

Requisitos de pureza
Para aplicaciones de ultra alta presión (UHP), la limpieza de los componentes, el acabado de la superficie, el rendimiento en cuanto a fugas, el volumen muerto y los materiales adquieren una importancia particular.

Nivel de automatización
Los armarios manuales pueden ser adecuados para sistemas sencillos, mientras que los armarios automatizados son más apropiados para la producción continua de semiconductores.

Capacidad de escape
El sistema de ventilación del armario debe proporcionar un flujo de aire adecuado y un confinamiento por presión negativa para los gases que se manipulan.

Mantenimiento
El diseño debe permitir a los técnicos acceder de forma segura a los cilindros, válvulas, reguladores, filtros y otros componentes sin interrumpir innecesariamente el suministro de gas.

Aplicaciones
Los gabinetes para cilindros de gas de alta pureza se utilizan en numerosas aplicaciones de semiconductores y fabricación avanzada, entre las que se incluyen:

Fabricación de obleas semiconductoras
Sistemas CVD
Sistemas ALD
Grabado con plasma
Implantación de iones
Deposición de película fina
Fabricación de LED
Fabricación de MEMS
Fabricación de células solares
Producción de semiconductores compuestos
Laboratorios de investigación y desarrollo
Son especialmente valiosos cuando se requiere el suministro continuo y seguro de gases especiales peligrosos y gases de proceso de alta pureza.


Conclusión
Un armario para cilindros de gas de alta pureza para sistemas de suministro de gas para semiconductores es mucho más que un simple compartimento para cilindros. Se trata de una plataforma integrada de gestión de gas que combina materiales de alta pureza, control preciso de la presión, válvulas y conexiones fiables, conmutación automática de gas, sistemas de purga, ventilación, detección de fugas y controles de seguridad.

A medida que los procesos de fabricación de semiconductores se vuelven más precisos, la calidad y la fiabilidad de los sistemas de suministro de gas adquieren mayor importancia. Un armario para cilindros bien diseñado puede ayudar a proteger al personal, reducir los riesgos de contaminación, estabilizar la presión del gas, mejorar la continuidad del proceso y simplificar la gestión de los cilindros.

Para las fábricas de semiconductores y las instalaciones de fabricación avanzada, la mejor solución debe diseñarse de acuerdo con las propiedades específicas del gas, los requisitos de pureza, las condiciones de presión y flujo, los requisitos de automatización, las normas de seguridad de las instalaciones y los equipos de procesamiento posteriores.

Al combinar componentes de ultra alta pureza con sistemas de monitorización inteligentes y sistemas de seguridad fiables, los modernos armarios para cilindros de gas de alta pureza proporcionan una base sólida para el suministro de gas a la industria de semiconductores, desde la fuente de gas hasta la cámara de procesamiento.
