Precisión y seguridad de las válvulas reguladoras de presión para gases especiales: el nexo crítico entre precisión y protección

Precisión y seguridad de las válvulas reguladoras de presión para gases especiales: el nexo crítico entre precisión y protección

En los intrincados ecosistemas de la fabricación avanzada, la investigación de vanguardia y las terapias médicas que salvan vidas, el margen de error se mide a menudo en partes por millón. En el centro de estos delicados procesos fluye una clase crítica de materiales: los gases especiales. No se trata de productos básicos; son gases de alta pureza, a menudo peligrosos y siempre costosos, como los agentes de grabado de semiconductores (cloro, hexafluoruro de tungsteno), las mezclas de calibración, el silano para células solares, los gases portadores de ultra alta pureza y el helio o dióxido de carbono de grado médico. Su aplicación eficaz depende de un único componente, a menudo subestimado: la válvula reguladora de presión de gases especiales . Este dispositivo es el guardián, encargado de un doble mandato inquebrantable: precisión inquebrantable en el suministro y seguridad absoluta en la contención. La interacción entre estas dos exigencias define la ingeniería, la selección y el funcionamiento de estos instrumentos vitales.



Las demandas únicas de los gases especiales

Para comprender la función del regulador, primero es necesario comprender la naturaleza de los gases especiales. Estos presentan desafíos mucho mayores que los de los gases industriales o combustibles:

Pureza extrema: La contaminación es el enemigo. Una sola introducción de humedad, oxígeno o partículas de las superficies internas del regulador puede arruinar un lote multimillonario de obleas de semiconductores o invalidar datos analíticos críticos.
Alto potencial de riesgo: Muchos son tóxicos (arsina, fosfina), pirofóricos (el silano se inflama al contacto con el aire), corrosivos (cloruro de hidrógeno) o asfixiantes. Cualquier fuga es inaceptable.
Propiedades Físicas: Algunos son líquidos bajo presión (como el GLP, pero con mayor pureza), otros son supercríticos. El regulador debe gestionar cambios de fase y caídas rápidas de presión sin congelarse ni presentar un comportamiento errático.
Costo: Un cilindro de ciertos gases de grado electrónico puede costar decenas de miles de dólares. El uso ineficiente o el desperdicio inducido por la regulación representan una pérdida financiera significativa.
En este contexto, el regulador no es sólo una herramienta para reducir la presión; es una parte integral de la ecuación de pureza, seguridad y economía del sistema de suministro de gas.


regulador de contrapresión vs regulador reductor de presión


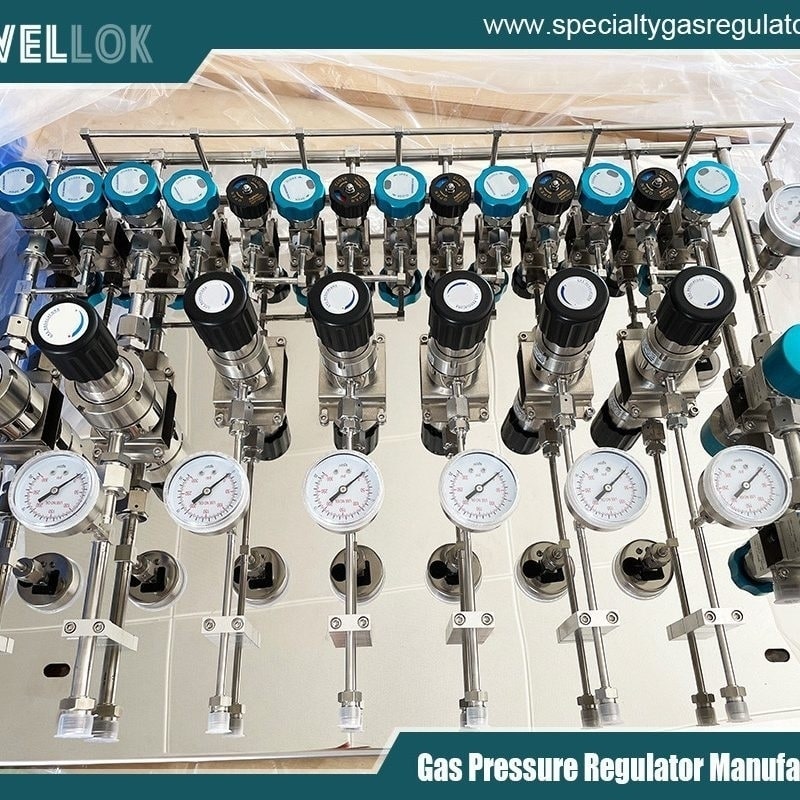

La anatomía de la precisión: ingeniería para el control de precisión

La precisión en una válvula reguladora de presión para gases especiales se refiere a su capacidad para proporcionar una presión de salida estable y repetible (o un caudal, en el caso de un controlador de caudal másico) con una desviación mínima del punto de ajuste. Varios factores clave de diseño y rendimiento contribuyen a ello:



Estabilidad (efecto de la presión de suministro):Mide cuánto cambia la presión de salida a medida que la presión de entrada disminuye de un cilindro lleno a uno vacío. Un regulador de alta precisión presenta una mínima caída de presión. Esto se logra mediante diseños avanzados:
* Diseños accionados por pistón o con carga por domo:Estos utilizan una presión de gas independiente y controlada (la "cúpula") que actúa sobre un pistón o diafragma grande, lo que proporciona una contrafuerza independiente de las variaciones de resorte presentes en los reguladores estándar. Esto resulta en una estabilidad excepcional, a menudo con un efecto de presión de suministro inferior a 0.01 psi por cada 100 psi de variación.
* Integración en dos etapas: Para lograr la máxima estabilidad, se combinan dos reguladores en una sola carcasa. La primera etapa proporciona una presión intermedia constante, aislando la segunda etapa de precisión de la caída de presión del cilindro.


Sensibilidad (presión de bloqueo y de apertura):Un regulador sensible se abrirá con precisión para satisfacer la demanda y sellará herméticamente cuando se detenga el flujo aguas abajo. Una sensibilidad deficiente provoca un aumento lento de la presión de salida después de cerrar la válvula aguas abajo, lo cual es peligroso y genera desperdicio. Los sellos de elastómero o metal blando (p. ej., Kel-F®) mecanizados con precisión, combinados con diafragmas grandes y de alta capacidad de respuesta, garantizan un cierre preciso.


Histéresis:Esta es la diferencia en la presión de salida cuando se alcanza el punto de ajuste desde una presión más alta o más baja. Se debe a la fricción interna. Los reguladores de alta precisión minimizan la histéresis mediante guías de vástago pulidas, diafragmas rodantes y pistones sin fricción, lo que garantiza que el punto de ajuste sea siempre repetible con precisión.


Coeficiente de flujo (Cv) y consistencia:El regulador debe proporcionar el caudal requerido sin una caída de presión significativa. Más importante aún, la presión de salida debe mantenerse constante en un rango de caudales (buena "característica de caudal"). Esto es crucial para procesos con demanda variable.




La fortaleza de la seguridad: ingeniería para la integridad absoluta

La seguridad es innegociable. Un regulador en una línea de gas tóxico es un dispositivo de contención primario. Sus características de seguridad son multifacéticas:



Compatibilidad de materiales y acabado de la superficie:
* Metalurgia:Los cuerpos reguladores suelen ser de acero inoxidable 316L (bajo contenido de carbono para evitar la “sensibilización” y la corrosión), Hastelloy C-276 o Monel para gases extremadamente agresivos como el fluoruro de hidrógeno.
* Acabado Interno:Las superficies se electropulen hasta obtener un acabado de espejo (p. ej., 10 micropulgadas Ra o superior). Esto minimiza la superficie donde los contaminantes pueden adsorberse y facilita una purga eficiente.
* Materiales del sello: Los materiales de los diafragmas y asientos se seleccionan cuidadosamente para garantizar la compatibilidad con gases y una baja permeabilidad. Las opciones incluyen acero inoxidable, PTFE (Teflon®), Kalrez®, Viton® y EPDM. Una discrepancia puede provocar hinchazón, degradación y una falla catastrófica.


Contención e integridad de fugas:
* Diafragma vs. Pistón:Para gases ultrapuros o peligrosos, se prefieren los reguladores de diafragma. El diafragma actúa como un sello estático y hermético, separando completamente el gas de proceso de la cámara del resorte y del ambiente. Cualquier fuga del diafragma sería externa y detectable. Los diseños de pistón tienen sellos dinámicos que, en teoría, podrían presentar fugas internas.
* Sellos de diafragma soldados: El diseño de máxima integridad implica soldar el diafragma al cuerpo del regulador, eliminando cualquier junta o conexión roscada que pueda ser una vía de fuga.
* Rendimiento de tasa de fuga: Los reguladores especiales se construyen y prueban para lograr tasas de fuga de helio de menos de 1 x 10⁻⁹ atm cc/seg, lo que garantiza una contención casi absoluta.


Medidas de protección para la gestión de la presión:
* Válvulas de alivio internas:Una característica crítica en el lado de salida. Si el asiento secundario falla y se produce una fuga de alta presión en la cámara de baja presión, esta válvula de alivio se abre a una presión segura y predeterminada para proteger el equipo aguas abajo.
* Discos de ruptura:Un dispositivo de seguridad sin cierre en el lado de entrada que estalla a una presión superior a la presión de entrada nominal máxima del regulador pero inferior a la presión de estalla del cilindro, lo que proporciona una última línea de defensa contra una sobrepresurización catastrófica.


Configuraciones de purga y ventilación:Los reguladores especiales suelen contar con múltiples puertos (normalmente conexiones NPT o VCJ de 1/4" o 1/8") para la purga del sistema. Esto permite al usuario evacuar y rellenar el regulador y las líneas posteriores con un gas inerte para eliminar los contaminantes atmosféricos antes de introducir el gas de proceso, que es costoso o reactivo.




El ecosistema regulador: adaptación del dispositivo al gas

No todos los gases especiales son iguales y los reguladores se adaptan en consecuencia:

Gases inertes de ultra alta pureza (UHP) (por ejemplo, nitrógeno al 99.999 %, argón): Los reguladores se centran en la pureza en el punto de uso. Utilizan juntas totalmente metálicas (diafragmas metálicos, conexiones de sellado frontal como VCJ, volumen interno mínimo y pulido interno exhaustivo). Las cámaras de resorte pueden ventilarse para evitar la entrada de gases atmosféricos.
Gases corrosivos (por ejemplo, HCl, HBr, WF₆): Los reguladores son totalmente metálicos, sellados por diafragma y completamente electropulidos. Suelen estar equipados con cuerpos calefactados para evitar la condensación y la consiguiente corrosión en fase líquida. Materiales como Hastelloy son estándar.

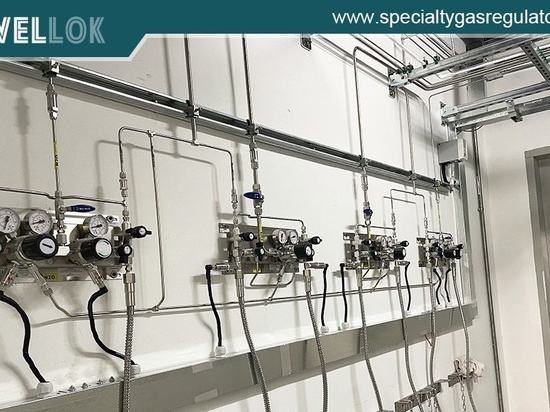

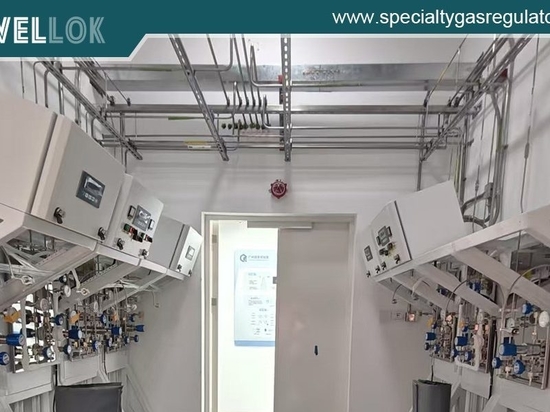

Gases tóxicos y pirofóricos (por ejemplo, AsH₃, SiH₄): La principal preocupación es la estanqueidad. Los diseños de diafragma soldado de doble pared son comunes. Se utilizan en gabinetes de gas especializados con monitoreo continuo de gases tóxicos y de escape. Los reguladores pueden tener conexiones soldadas y sin ajustes externos.
Aplicaciones de alta presión y alto caudal (por ejemplo, gases CVD): El diseño prioriza la robustez y la estabilidad bajo altos caudales. Se pueden utilizar diseños de pistón con valores Cv elevados, prestando especial atención a la compatibilidad de los sellos y a los controles de seguridad.


Selección, instalación y operación: un protocolo para precisión y seguridad

Elegir y utilizar el regulador adecuado es un proceso sistemático:

Criteria de selección:
Tipo de Gas: El factor más importante que determina los materiales y el diseño.
Requisito de pureza: Impulsa la necesidad de características UHP como electropulido y sellos metálicos.
Rangos de presión: Presión de entrada (cilindro) y presión de salida requerida.
Requisito de flujo: Valor de CV necesario.
Certificaciones: Cumplimiento de normas pertinentes (SEMI, CGA, etc.).
Mejores prácticas de instalación:
Limpieza: Instálelo en un entorno limpio y utilice guantes adecuados. Utilice únicamente herramientas limpias y específicas.
Tecnología de ajuste: Utilice los racores de alta integridad adecuados (VCJ, Ultra-Seal™). Nunca utilice cinta de teflón en roscas cónicas; utilice un sellador de roscas compatible con el gas.
Purga: Siga un procedimiento de purga estricto (evacuar-lavar-evacuar-llenar) para preparar el sistema.
Comprobación de fugas: Utilice un detector de fugas calibrado (para inertes/trazadores) o una solución de burbujas (para gases no peligrosos) todos Conexiones antes de introducir gases peligrosos.
Vigilancia operativa:
Abra siempre las válvulas de los cilindros lentamente.
Ajuste la presión con la válvula aguas abajo cerrada para verificar si hay fluencia.
Supervise el rendimiento para detectar cualquier signo de inestabilidad, que pueda indicar contaminación interna o desgaste del sello.
Cumplir con un estricto programa de recertificación y mantenimiento según lo especificado por el fabricante o los protocolos de seguridad internos.

regulador de contrapresión vs regulador reductor de presión


Conclusión

La válvula reguladora de presión para gases especiales se sitúa en la encrucijada crucial donde la ingeniería de precisión se une a la rigurosa ciencia de la seguridad. Es mucho más que una simple válvula mecánica; es un instrumento meticulosamente diseñado cuya filosofía de diseño se basa en las propiedades moleculares del gas que controla. Su precisión garantiza la repetibilidad del proceso, el rendimiento del producto y la validez de los datos, pilares fundamentales del progreso tecnológico y científico. Su diseño de seguridad constituye una barrera impenetrable que protege al personal, las instalaciones y el medio ambiente de riesgos potencialmente devastadores.



En industrias donde una sola fuga no detectada o una diminuta impureza puede derivar en una catástrofe financiera o una tragedia humana, la inversión en un regulador de gases especiales correctamente especificado, correctamente instalado y con un mantenimiento meticuloso no es un gasto de equipo, sino una inversión en la integridad fundamental. A medida que la tecnología avanza hacia geometrías cada vez más pequeñas en chips, análisis más precisos en laboratorios y nuevas terapias basadas en gases en medicina, las exigencias sobre estos humildes guardianes no harán más que intensificarse, reforzando su estatus como uno de los puntos de control más vitales en toda la cadena de la innovación moderna.
