Reguladores de presión de gas de alto caudal y ultra alta pureza: Control de precisión para aplicaciones exigentes

Reguladores de presión de gas de alto caudal y ultra alta pureza: Control de precisión para aplicaciones exigentes

En industrias donde la precisión, la pureza y el rendimiento son primordiales, los reguladores de presión de gas de ultra alta pureza y alto caudal desempeñan un papel fundamental. Estos dispositivos especializados están diseñados para gestionar el suministro de gases a altas velocidades de flujo, manteniendo niveles excepcionales de pureza. A diferencia de los reguladores estándar, están diseñados para manejar gases ultrapuros sin introducir contaminantes, lo que los hace indispensables en sectores como la fabricación de semiconductores, la producción farmacéutica y la instrumentación analítica. Este artículo profundiza en los aspectos técnicos de estos reguladores, explorando sus principios de diseño, mecanismos operativos, características clave, aplicaciones y mejores prácticas para su selección y mantenimiento.

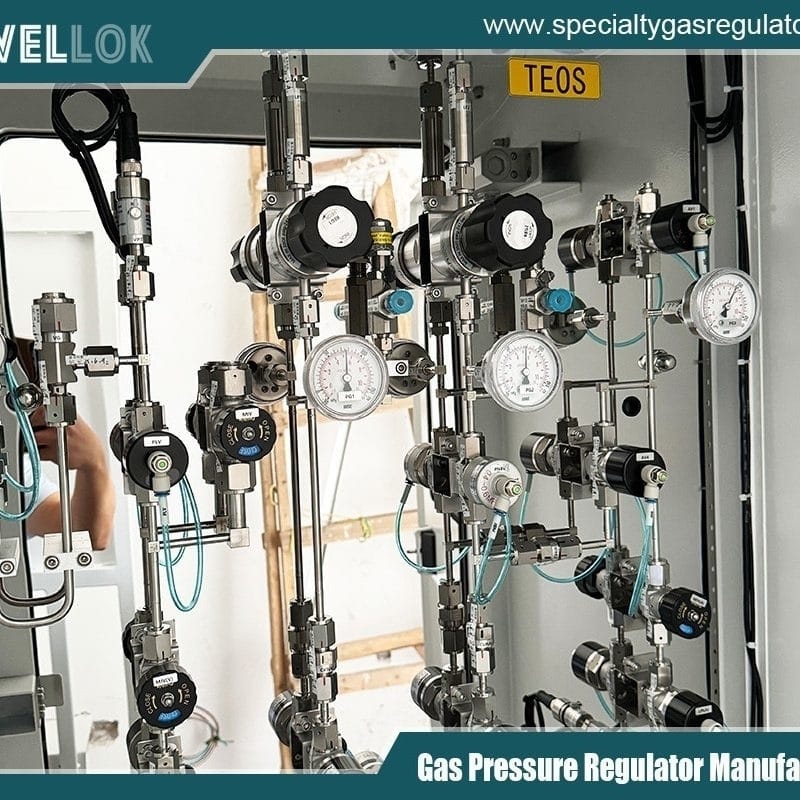

Reguladores de presión de gas de ultra alta pureza y alto caudal
Comprensión de los reguladores de presión de gas

En esencia, los reguladores de presión de gas son dispositivos que reducen y estabilizan la presión de un gas proveniente de una fuente de alta presión, como un cilindro o una tubería, a un nivel inferior utilizable. Esto se logra mediante una combinación de componentes mecánicos, como diafragmas, resortes y válvulas. Su funcionamiento básico implica un elemento sensor que detecta la presión aguas abajo y ajusta la apertura de la válvula en consecuencia para mantener una presión de salida establecida.

Los reguladores de alto caudal están optimizados para aplicaciones que requieren grandes volúmenes de suministro de gas, que a menudo superan los 100 pies cúbicos estándar por minuto (SCFM). Las variantes de ultraalta pureza (UHP) van un paso más allá, garantizando que el gas permanezca sin contaminar durante todo el proceso de regulación. Los niveles de pureza en los sistemas UHP se miden típicamente en partes por billón (ppb) o incluso partes por billón (ppt), lo que requiere materiales y diseños que minimicen la desgasificación, la generación de partículas y las reacciones químicas.



Principios de diseño y materiales

El diseño de los reguladores de presión de gas de ultra alta presión y alto caudal se rige por normas rigurosas, como las de SEMI (Semiconductor Equipment and Materials International) y ASTM (American Society for Testing and Materials). Los componentes clave incluyen el cuerpo, la tapa, el diafragma, el asiento y la válvula de asiento.

La selección de materiales es crucial para mantener la pureza. Entre los materiales comunes se encuentra el acero inoxidable 316L, electropulido para lograr una rugosidad superficial inferior a 10 Ra (rugosidad promedio) y así reducir la adhesión de partículas. Para gases corrosivos, se pueden utilizar aleaciones de Hastelloy o Monel. Los diafragmas suelen estar hechos de PTFE (politetrafluoroetileno) o aleaciones metálicas como Elgiloy para evitar la permeabilidad y garantizar un sellado hermético.

Para gestionar caudales elevados, estos reguladores incorporan orificios de mayor tamaño y trayectorias de flujo optimizadas. Durante el diseño, se emplean frecuentemente simulaciones de dinámica de fluidos computacional (CFD) para minimizar la turbulencia y las caídas de presión, garantizando así un flujo laminar siempre que sea posible. Las pruebas de fugas con helio son estándar para verificar la integridad, con tasas de fuga tan bajas como 1×10^-9 cc/s estándar.



Mecanismos operativos

Los reguladores UHP de alto caudal funcionan con principios de una o dos etapas. Los reguladores de una etapa son más sencillos y adecuados para aplicaciones con presiones de entrada estables, ya que proporcionan una reducción directa de la presión. Los modelos de dos etapas ofrecen una estabilidad superior al realizar la reducción en dos pasos, lo cual es ideal para situaciones de alto caudal donde las fluctuaciones de la presión de entrada podrían afectar la salida.

Un mecanismo típico consiste en un vástago con presión equilibrada que responde a los cambios detectados por el diafragma. Cuando la presión aguas abajo disminuye debido al aumento de la demanda, el diafragma se flexiona, abriendo la válvula para permitir un mayor flujo de gas. Por el contrario, un aumento de presión cierra la válvula. En el caso de las bombas UHP, los diseños con diafragma atado impiden la rotación del vástago, lo que reduce la generación de partículas por fricción.

La capacidad de flujo se cuantifica mediante el valor Cv (coeficiente de flujo), y los modelos de alto flujo alcanzan valores Cv superiores a 1.0. Los rangos de presión pueden variar desde vacío hasta 6000 psig de entrada, con presiones de salida controladas con precisión de 0 a 500 psig. La pureza se preserva mediante características como puertos de purga para la evacuación del sistema y ensamblaje asistido por vacío en salas blancas con clasificación ISO 5 o superior.



Características e innovaciones clave

Los reguladores UHP modernos de alto caudal incorporan varias funciones avanzadas. El control electrónico de presión integra sensores y actuadores para ajustes en tiempo real, lo que permite la integración con sistemas SCADA (Supervisión, Control y Adquisición de Datos). Esto resulta especialmente útil en procesos automatizados donde los caudales deben adaptarse dinámicamente.

Otra innovación es el uso de filtros metálicos sinterizados integrados en el cuerpo del regulador para capturar partículas submicrónicas. Algunos modelos incorporan mecanismos de autoalivio para ventilar el exceso de presión de forma segura sin contaminar el medio ambiente. Para aplicaciones ultrapuras, los reguladores pueden incluir la función de horneado para eliminar la humedad o los volátiles adsorbidos.

Las características de seguridad son integrales, incluyendo discos de ruptura para protección contra sobrepresión y mecanismos de bloqueo para evitar ajustes no autorizados. El cumplimiento de directivas como ATEX para atmósferas explosivas garantiza su idoneidad para entornos peligrosos.



Aplicaciones en la Industria

Los reguladores de presión de gas UHP de alto flujo se utilizan ampliamente en diversas industrias de alta tecnología. En la fabricación de semiconductores, controlan el suministro de gases de proceso como nitrógeno, argón y silano durante el grabado y la deposición de obleas. Los altos caudales facilitan el uso de herramientas de producción a gran escala, mientras que el UHP garantiza chips sin defectos al evitar la contaminación que podría provocar pérdidas de rendimiento.

En la industria farmacéutica, estos reguladores gestionan los gases para la aireación de biorreactores y los sistemas cromatográficos. La ultrapureza es vital para prevenir la contaminación microbiana o las impurezas químicas que podrían comprometer la eficacia de los fármacos. Los laboratorios analíticos los utilizan para la cromatografía de gases-espectrometría de masas (GC-MS), donde el suministro constante de alto flujo de gases portadores, como el helio, es esencial para obtener resultados precisos.

Otras aplicaciones incluyen las pruebas aeroespaciales, donde se maneja oxígeno o hidrógeno a alta presión para simulaciones de propulsión, y el procesamiento de alimentos para el envasado en atmósfera modificada con CO₂ o nitrógeno. En el ámbito de las energías renovables, se utilizan para las pruebas de pilas de combustible de hidrógeno, que requieren un alto flujo para la producción de potencia y UHP para mantener la integridad del catalizador.



Beneficios y desafíos

Los principales beneficios de los reguladores UHP de alto caudal incluyen una mayor eficiencia del proceso, una reducción del tiempo de inactividad y una mejor calidad del producto. Al suministrar grandes volúmenes de gas puro de forma fiable, minimizan el desperdicio y optimizan el uso de los recursos. Su robusta construcción garantiza una larga vida útil, que a menudo supera los 10 años con el mantenimiento adecuado.

Sin embargo, existen desafíos. Los altos costos iniciales debido a los materiales y procesos de fabricación de alta calidad pueden ser un obstáculo. La compatibilidad con gases específicos requiere una selección cuidadosa para evitar reacciones; por ejemplo, evitar el latón con amoníaco. La instalación en entornos limpios requiere capacitación especializada para prevenir la contaminación accidental.




Reguladores de presión de gas de ultra alta pureza y alto caudal
Mejores prácticas de selección y mantenimiento

Seleccionar el regulador adecuado implica evaluar parámetros como el tipo de gas, el caudal, los requisitos de presión y la pureza requerida. Herramientas como las curvas de caudal y las tablas de compatibilidad de los fabricantes facilitan este proceso. Se recomienda sobredimensionar ligeramente para una mayor escalabilidad en el futuro, pero evite sobredimensionar excesivamente para evitar inestabilidad.

El mantenimiento es clave para la longevidad. Las inspecciones periódicas para detectar fugas, desgaste del diafragma y acumulación de partículas son esenciales. La limpieza debe realizarse con disolventes ultrapuros en entornos controlados. La calibración con estándares trazables garantiza la precisión, generalmente anualmente o después de 5000 ciclos.

En resumen, los reguladores de presión de gas de ultra alta pureza y alto flujo representan la cumbre de la tecnología de control de gases, combinando alto rendimiento con una pureza absoluta. A medida que las industrias amplían los límites de la fabricación y la investigación de precisión, estos dispositivos seguirán evolucionando, incorporando funciones inteligentes y materiales sostenibles para satisfacer las nuevas demandas.
