Conectores CGA para reguladores de gases especiales: una guía completa

Conectores CGA para reguladores de gases especiales: una guía completa

En el preciso mundo de los gases especiales —desde gases de proceso para semiconductores de ultra alta pureza hasta compuestos corrosivos para investigación y mezclas médicas vitales— la seguridad y la integridad son primordiales. En el centro de este manejo seguro se encuentra un componente aparentemente simple, pero de vital importancia: el racor de la Asociación de Gases Comprimidos (CGA). Estas conexiones estandarizadas forman la interfaz vital entre una bombona de gas y su regulador, asegurando un sellado hermético, no intercambiable y seguro para servicios de gas específicos. Para ingenieros, técnicos de laboratorio, soldadores y responsables de seguridad, comprender los racores CGA no es una mera cuestión técnica; es un requisito fundamental para prevenir accidentes peligrosos, mantener la pureza del gas y garantizar la eficiencia operativa. Esta guía completa profundiza en el diseño, las normas, la selección y las mejores prácticas relacionadas con los racores CGA para reguladores de gases especiales.



¿Qué son los accesorios CGA y por qué son importantes?
Los accesorios CGA son conexiones mecánicas estandarizadas por la Asociación de Gases Comprimidos (CGA), una organización estadounidense que desarrolla normas de seguridad para las industrias de gases industriales, médicos y especiales. El principio fundamental del sistema CGA es la no intercambiabilidad. Un accesorio diseñado para un gas no inflamable como el nitrógeno (CGA-580) no puede conectarse físicamente a una válvula diseñada para un gas inflamable como el hidrógeno (CGA-350). Esta incompatibilidad mecánica es un control de ingeniería esencial y a prueba de fallos que previene errores catastróficos, como conectar accidentalmente un regulador de oxígeno a un tanque de acetileno, un error que podría provocar una explosión violenta.

Además de la seguridad, los accesorios CGA garantizan un sellado fiable y hermético. Los gases especiales pueden ser extremadamente caros, altamente tóxicos, pirofóricos (se inflaman al contacto con el aire) o asfixiantes. Incluso una fuga menor puede provocar pérdidas económicas significativas, graves riesgos para la salud o contaminación del proceso. Las formas precisas de las roscas, las superficies de sellado (ya sea mediante contacto metal con metal, sellos de PTFE o juntas integradas) y las especificaciones de par de apriete definidas en las normas CGA están diseñadas para evitar esto.

El sistema cubre la conexión entre la salida de la válvula del cilindro y la entrada del regulador. El regulador, que controla la alta y variable presión del cilindro hasta alcanzar una presión de trabajo segura y utilizable, es tan seguro como su punto de conexión.


regulador de presión vs válvula de alivio de presión


Anatomía de una adaptación de CGA: comprensión de la nomenclatura
Una designación de conexión CGA, como "CGA-330" o "CGA-677", se refiere a una norma de conexión específica. Esta norma regula todos los aspectos físicos de la conexión de acoplamiento. Los elementos clave incluyen:

Especificaciones del hilo: Esto incluye el tipo de rosca (p. ej., UN/ISO, NPT, propietaria), el diámetro, el paso (roscas por pulgada) y el género (interno o externo). Por ejemplo, la CGA-580 (para nitrógeno, argón y helio estándar) utiliza una rosca recta de 0.825″-14 NGO (National Gas Outlet) con junta de estanqueidad.
Mecanismo de sellado: La forma como se logra el sellado es un diferenciador crítico.
Sello facial: Se comprime una junta blanda y desechable (generalmente de nailon, PTFE o metal) entre las caras planas de la tuerca y la salida de la válvula (por ejemplo, CGA-580, CGA-350).
Sello de rosca cónica (NPT): El sellado se realiza en las propias roscas, a menudo con sellador de roscas para tuberías (p. ej., CGA-510 para CO₂). Esto es menos común para gases especiales de alta pureza o corrosivos debido al riesgo de contaminación por los selladores.
Asiento cónico de metal con metal: Una superficie cónica mecanizada con precisión en la boquilla sella contra un asiento correspondiente en la válvula (p. ej., CGA-677 para HCl, H₂S). Común para gases corrosivos.
Sello de diafragma: Se utiliza para gases de ultraalta pureza (UHP) y altamente tóxicos. Un diafragma montado en el regulador sella directamente contra la cara de la válvula del cilindro, aislando el gas de cualquier rosca o volumen muerto (p. ej., CGA-DISS 634 para gases UHP).
Diseño de tuerca de volante: Muchas normas CGA especifican una tuerca de volante con geometría específica (tamaño, orificios para pasadores, muescas) para facilitar el ajuste correcto y la identificación visual.
Material: Los accesorios suelen ser de latón para servicios no corrosivos, pero el acero inoxidable (304 o 316L) es obligatorio para gases corrosivos (HCl, HBr, Cl₂), gases de grabado de semiconductores o para mantener una alta pureza.




Descodificación del sistema: conexiones CGA comunes para Reguladores de gases especiales
Si bien existen cientos de normas CGA, varias se utilizan con frecuencia en aplicaciones de gases especiales. La elección depende de las propiedades físicas y químicas del gas.

Tabla: Accesorios CGA comunes para servicios de gases especiales

Número CGA Servicio de gas típico Caracteristicas claves Tipo de sello
CGA-580 Gases inertes y no inflamables (N₂, Ar, He, Aire) El accesorio de "gas inerte" más común. Utiliza una tuerca de latón con orificios para pasadores y una junta de nailon. Junta de nailon (sello facial)
CGA-350 Hidrógeno, metano y otros gases combustibles Rosca a izquierdas (Lefty-Tighty). Impide la conexión a equipos de oxígeno. Muesca externa en la tuerca para identificación. Junta de cara (generalmente junta de PTFE)
CGA-660 Oxígeno, óxido nitroso “Rosca a derechas”. Limpiado para servicio con oxígeno (O² Clean). Sin aceite ni grasa. Suele presentar un patrón de muescas distintivo. Sello facial (generalmente PTFE o metal)
CGA-330 Acetileno (para cilindros de acetileno disuelto) Usado con un regulador que tiene un conjunto de vástago y selloNo es una boquilla estándar. Evita el uso de un regulador de una sola etapa no diseñado para acetileno. Sello de asiento especial
CGA-677 Gases corrosivos y tóxicos (HCl, H₂S, Cl₂, SiH₄) Latón o acero inoxidable. Utiliza un asiento cónico de metal con metal (Asiento Kellett o "C"). Sin juntas que se degraden. Requiere un montaje preciso. Asiento cónico de metal con metal
CGA-705 Amoníaco Utiliza una rosca Acme especial. Común en refrigeración y procesamiento químico. Forma de rosca especial
CGA-DISS 634 Gases de ultraalta pureza (UHP) y pirofóricos Parte de los DISS (Sistema de seguridad de índice de diámetro) serie. Una rosca recta con una sello facial a través de una junta o diafragma capturado. Minimiza el volumen muerto. Diafragma/sello facial
CGA-326 Gases de proceso de semiconductores (NF₃, WF₆, C₂F₆) Acero inoxidable, a menudo con un VCJ® (Acoplamiento de vacío radial) O junta metálica similar para evitar fugas. Se utiliza en paneles de gas. Junta de sellado frontal de metal




Criterios de selección: Cómo elegir el adaptador CGA adecuado
La selección del accesorio CGA correcto es un proceso sistemático impulsado por los datos de seguridad y los requisitos de la aplicación:

Compatibilidad de gases: Este es el primer paso indispensable. Consulte siempre la Hoja de Datos de Seguridad (HDS) del proveedor de gas y la etiqueta de la válvula del cilindro. Allí especificarán la conexión CGA necesaria. Nunca suponga nada basándose en la familia de gases.
Propiedades de los gases:
Corrosividad: Los gases corrosivos (p. ej., HCl, Cl₂) requieren conexiones CGA de acero inoxidable (generalmente 316L) para resistir el ataque. El latón se corroe rápidamente.
Pureza: Para gases de ultra alta pureza (99.999% o superior), se requieren racores CGA-DISS o VCJ® de acero inoxidable electropulido para evitar la contaminación proveniente de la propia conexión. Además, se limpian siguiendo estándares rigurosos (por ejemplo, ASTM G93).
Toxicidad/piroforicidad: Para gases extremadamente peligrosos, pueden requerirse accesorios de doble contención o conexiones “pigtail” con válvulas de exceso de flujo integradas.
La calificación de presión: Asegúrese de que el accesorio esté clasificado para la presión de servicio del cilindro completo (por ejemplo, hasta 3000 psi para gases de alta presión, 500 psi para corrosivos de baja presión).
Tipo de regulador: El conector CGA está mecanizado en la entrada del regulador. Debe adquirir un regulador diseñado para su servicio de gas específico. Un regulador de hidrógeno viene con una entrada CGA-350.




Protocolos de seguridad, instalación y mantenimiento
Un manejo adecuado es tan importante como una selección correcta.

Comprobación de fugas: Siempre  Realice una prueba de fugas después de conectar un regulador. Utilice una solución comercial de detección de fugas aprobada para el tipo de gas (por ejemplo, una solución sin amoníaco para oxígeno). Nunca utilice agua jabonosa, ya que puede contaminar las conexiones y causar corrosión, especialmente con gases reactivos.
Apretar: Apretar demasiado es una causa común de fallas. Puede agrietar tuercas, extruir juntas o desgastar roscas de acero inoxidable. Use una llave CGA del tamaño adecuado y siga las especificaciones de torque del fabricante (si están disponibles). Aprenda a sentir el "apretado perfecto" y a girar ligeramente más para las conexiones selladas con juntas.
Gestión de juntas:
Nunca reutilice las juntas desechables (nailon, PTFE). Reemplácelas cada vez que cambie de cilindro.
Inspeccione las juntas para detectar muescas, grietas o deformaciones.
Asegúrese de que la junta sea del tipo y material correctos para el gas (por ejemplo, PTFE para oxidantes y muchos corrosivos).
Inspección del hilo: Antes de conectar, inspeccione visualmente la boquilla del regulador y la salida de la válvula del cilindro para detectar suciedad, residuos, daños en la rosca o signos de corrosión (excoriación en acero inoxidable). No conecte si están dañados.
Fijación del cilindro: Asegure siempre el cilindro de gas en un soporte o cadena adecuados antes de intentar conectar un regulador.




Consideraciones especiales y sistemas avanzados
Variaciones internacionales: Si bien la norma CGA es dominante en Norteamérica, existen otras normas a nivel mundial (p. ej., BS (británica), DIN (alemana), JIS (japonesa)). Para equipos de uso internacional, pueden ser necesarios adaptadores, pero introducen un punto de fuga adicional y deben manejarse con cuidado.
Reguladores de válvulas integrados (IVR): Para los gases más peligrosos, la conexión CGA se elimina por completo. El regulador se fija permanentemente a la válvula del cilindro en fábrica, formando una sola unidad sellada ("paquete"). La unidad completa se devuelve al proveedor para su recarga.

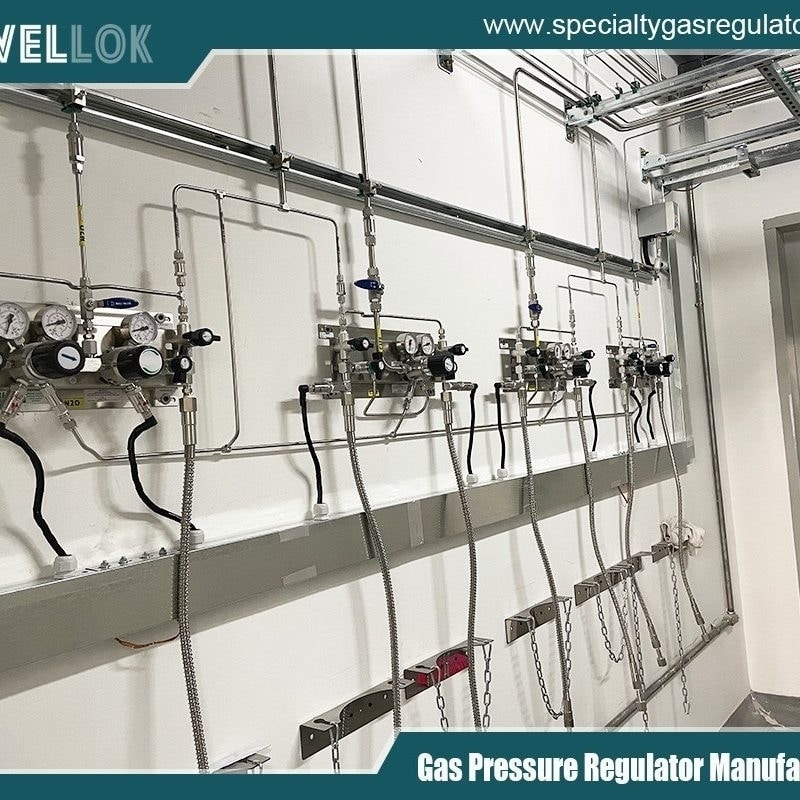

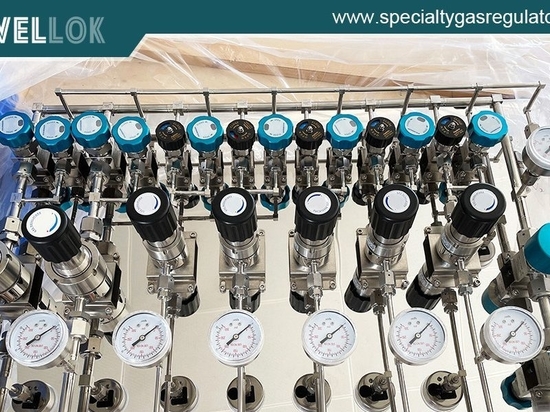

Gabinetes de gas y válvulas de línea: En los gabinetes de gas de las fábricas de semiconductores o plantas químicas, la conexión CGA principal se realiza a una válvula de línea o un cable flexible, que posteriormente se conecta directamente al panel de gas. Esto confina el punto de conexión inicial a un recinto ventilado y seguro.

regulador de presión vs válvula de alivio de presión


Conclusión

Los accesorios CGA son los guardianes anónimos de la seguridad y la calidad en la industria de los gases especiales. Su diseño estandarizado y no intercambiable es un brillante ejemplo de ingeniería preventiva, que evita innumerables desastres potenciales. Dominar su selección —basada en la compatibilidad de gases, el material y el mecanismo de sellado— y adherirse a rigurosas prácticas de instalación son habilidades esenciales para cualquiera que trabaje con gases comprimidos. Ya sea que esté bombeando argón en un laboratorio de investigación, controlando silano en una sala limpia o administrando oxígeno medicinal, comprender la "guía completa" de su conexión CGA garantiza que el vínculo vital entre el cilindro y el sistema se mantenga seguro, puro y confiable. En el mundo de los gases especiales, este conocimiento no se limita a conectar un regulador; se trata de conectar con una cultura de seguridad y precisión.
