¿Cómo funciona un regulador de presión de gas CO2?

¿Cómo funciona un regulador de presión de gas CO2?

El dióxido de carbono (CO2) es un gas versátil que se utiliza en diversas industrias, desde la carbonatación de bebidas y la soldadura hasta aplicaciones médicas y acuarios. Su manipulación segura requiere controlar la presión, ya que se almacena en cilindros de alta presión, que a menudo superan los 800 psi (libras por pulgada cuadrada). Aquí es donde entra en juego un regulador de presión de CO2. Un regulador de presión es un dispositivo mecánico que reduce la alta presión de entrada de la fuente de gas a una presión de salida más baja y estable, adecuada para los equipos posteriores. En este artículo, profundizaremos en el funcionamiento técnico de un regulador de presión de CO2, explorando sus componentes, principios de funcionamiento, tipos y consideraciones prácticas. Comprender estos aspectos es fundamental para ingenieros, técnicos y aficionados que trabajan con gases comprimidos.

Los reguladores de presión para CO2 están diseñados para mantener un flujo constante a pesar de las fluctuaciones en la presión de entrada o la demanda. Evitan la sobrepresurización, que podría dañar el equipo o suponer riesgos de seguridad. El dispositivo funciona según los principios fundamentales de la mecánica de fluidos y el equilibrio mecánico, lo que garantiza un control preciso del flujo de gas. Analicemos paso a paso el funcionamiento de estos reguladores.

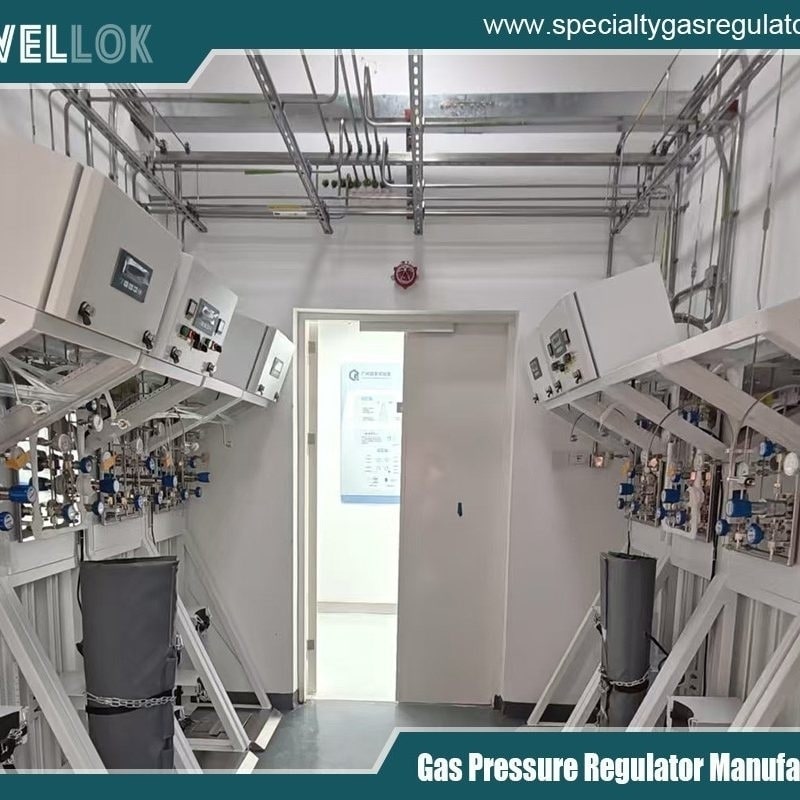

regulador de presión del cilindro de gas CO2
Componentes básicos de un regulador de presión de CO2

Un regulador de presión de CO2 típico consta de varios componentes clave que trabajan en conjunto para lograr la reducción y la estabilidad de la presión. El cuerpo principal suele estar fabricado con materiales duraderos como latón o acero inoxidable para resistir ambientes corrosivos, ya que el CO2 puede formar ácido carbónico en presencia de humedad.

1. Puerto de entrada: Este es el punto de conexión donde el CO2 a alta presión del cilindro ingresa al regulador. Cuenta con una conexión roscada compatible con válvulas de cilindro estándar, como la CGA-320 para tanques de CO2.

2. Puerto de salida: El lado de baja presión por donde sale el gas regulado. Suele incluir una válvula de aguja o una perilla de control de flujo para ajustar el caudal.

3. Diafragma: Membrana flexible, generalmente de goma o metal, que detecta los cambios de presión. Separa las cámaras de alta y baja presión y responde a los desequilibrios.

4. Mecanismo de resorte: Un resorte ajustable aplica fuerza al diafragma, estableciendo la presión de salida deseada. Al girar la perilla de ajuste, se comprime o relaja el resorte.

5. Conjunto de válvula: Incluye una válvula de asiento que se abre y se cierra para controlar el flujo de gas. La válvula está conectada al diafragma mediante un vástago.

6. Manómetros: Son comunes dos manómetros: uno para la presión de entrada (que muestra el contenido del cilindro) y otro para la presión de salida (que indica la salida regulada).

7. Válvula de alivio de seguridad: una función incorporada que libera el exceso de presión si el regulador funciona mal, lo que evita explosiones.

Estos componentes forman un sistema de circuito cerrado que se ajusta automáticamente para mantener el equilibrio.



Principio de operación

El funcionamiento básico de un regulador de presión de CO2 se basa en el equilibrio entre las fuerzas mecánicas y la presión del gas. Cuando el regulador se conecta a una bombona de CO2 y se abre la válvula, el gas a alta presión entra por el puerto de entrada. Inicialmente, la presión de salida es baja, por lo que el resorte empuja el diafragma hacia abajo, abriendo la válvula y permitiendo que el gas fluya hacia la cámara de baja presión.

A medida que el gas llena el lado de salida, se acumula presión debajo del diafragma. Esta presión ejerce una fuerza ascendente sobre el diafragma, contrarrestando la fuerza descendente del resorte. Cuando la presión de salida alcanza el punto de ajuste (determinado por la tensión del resorte), las fuerzas se equilibran y el diafragma se estabiliza, cerrando la válvula lo justo para mantener esa presión.

Si la demanda aguas abajo aumenta (por ejemplo, si se usa más gas en un dispensador de refrescos), la presión de salida disminuye ligeramente. Este desequilibrio permite que el resorte empuje el diafragma hacia abajo, abriendo la válvula para admitir más gas hasta que se restablezca el equilibrio. Por el contrario, si la demanda disminuye, la presión de salida aumenta, empujando el diafragma hacia arriba y cerrando la válvula para restringir el flujo.

Este mecanismo de retroalimentación se conoce como "compensación de presión". Para el CO2, que suele almacenarse líquido en cilindros, los reguladores deben gestionar los cambios de fase. Al vaporizarse, el CO2 se enfría (efecto Joule-Thomson), lo que puede congelar el regulador. Los modelos de alta calidad incluyen aletas térmicas o calentadores para mitigar este efecto.

Tipos de reguladores de presión de CO2

Los reguladores de CO2 vienen en configuraciones de una o dos etapas, cada una adecuada para diferentes aplicaciones.

Reguladores de una sola etapa: Reducen la presión en un solo paso. Son más sencillos y económicos, pero menos precisos, ya que la presión de salida puede variar con la presión de entrada (por ejemplo, al vaciarse el cilindro). Ideales para usos breves, como pistolas de paintball o acuarios básicos.

Reguladores de doble etapa: Cuentan con dos etapas de reducción en serie. La primera etapa reduce la presión a un nivel intermedio (p. ej., 100-200 psi) y la segunda la ajusta con precisión a la salida deseada. Este diseño minimiza las fluctuaciones, proporcionando estabilidad incluso cuando la presión del cilindro baja de 800 psi a casi vacío. Los modelos de doble etapa son los preferidos para tareas de precisión como la dispensación de cerveza o el trabajo de laboratorio.

Las variantes especializadas incluyen reguladores de flujo (que controlan el volumen en lugar de la presión) y modelos de alto flujo para soldadura industrial.



Aplicaciones y consideraciones

Los reguladores de CO2 son omnipresentes. En la industria de bebidas, se carbonatan las bebidas inyectando CO2 a 10-30 psi. En la soldadura (MIG/TIG), se mezclan CO2 con argón en proporciones precisas para proteger los arcos. Los acuaristas los utilizan para difundir CO2 en tanques para el crecimiento de las plantas, generalmente a 1-5 psi. Las aplicaciones médicas incluyen reguladores para anestesia o terapia respiratoria.

Al seleccionar un regulador, considere factores como la presión máxima de entrada (hasta 3000 psi para CO2), el rango de salida (p. ej., 0-150 psi), el caudal (en pies cúbicos por hora estándar [SCFH]) y la compatibilidad de materiales. El latón es común, pero el acero inoxidable es mejor para usos donde la pureza es crucial.

El mantenimiento es vital para la confiabilidad. Inspeccione regularmente si hay fugas con agua jabonosa, limpie los filtros para evitar obstrucciones por contaminantes y reemplace los diafragmas si están desgastados. Siempre despresurice antes de desmontar. Las medidas de seguridad incluyen usar el equipo en áreas bien ventiladas (el CO2 desplaza al oxígeno), asegurar los cilindros y evitar el uso de lubricantes a base de aceite, ya que el CO2 puede reaccionar explosivamente con los hidrocarburos.

Los problemas comunes incluyen el deslizamiento (aumento gradual de la presión debido al desgaste del asiento de la válvula) y la congelación (por expansión rápida). Las soluciones incluyen la calibración periódica y el uso de anticongelantes.



Funciones avanzadas e innovaciones

Los reguladores de CO2 modernos incorporan electrónica para control digital. Los modelos inteligentes con sensores monitorean la presión en tiempo real y alertan a los usuarios mediante aplicaciones sobre niveles bajos en el cilindro o anomalías. Los controladores PID (Proporcional-Integral-Derivativo) mejoran la precisión en los sistemas automatizados.

En la tecnología sostenible, los reguladores desempeñan un papel en la captura de carbono, donde el CO2 se presuriza para su almacenamiento. Innovaciones como los reguladores de membrana prometen mejoras en la eficiencia.




regulador de presión del cilindro de gas CO2
Conclusión

Un regulador de presión de gas CO2 es un dispositivo ingenioso que controla el gas a alta presión mediante equilibrio mecánico, garantizando un suministro seguro y eficiente. Al comprender sus componentes, principios y tipos, los usuarios pueden optimizar el rendimiento en todas sus aplicaciones. Ya sea en la industria o en el ocio, su uso adecuado prolonga la vida útil del equipo y mejora la seguridad. A medida que la tecnología evoluciona, estos reguladores se adaptarán continuamente, facilitando un manejo de gas más ecológico y preciso.
