En el exigente mundo de la investigación de laboratorio y la fabricación de semiconductores, la calidad de los gases de proceso es fundamental. Las trazas de contaminantes, en cantidades de partes por billón (ppb) o incluso de partes por billón (ppt), pueden arruinar experimentos delicados, degradar el rendimiento de los instrumentos analíticos o causar pérdidas catastróficas de rendimiento en la fabricación de chips. Si bien se presta mucha atención a los gases en sí, el regulador de gas (el dispositivo que controla la presión desde el cilindro hasta el punto de uso) es un componente crucial, y a menudo subestimado, para mantener la integridad del gas. Un regulador industrial estándar puede reintroducir más impurezas que las que el proveedor de gas eliminó con tanto esmero.



Esta guía profundiza en la selección de reguladores de gases especiales de alta pureza , proporcionando un marco para que ingenieros, investigadores y especialistas en adquisiciones elijan el dispositivo correcto para su aplicación específica en entornos de laboratorio y de semiconductores.


Fabricantes de colectores de cambio de cilindros de gas


Parte 1: Comprender lo que está en juego: Por qué fallan los reguladores estándar

La función principal de un regulador es reducir la presión alta y variable del cilindro a una presión de suministro más baja y estable. Al hacerlo, los componentes internos entran en contacto constante con la corriente de gas. Los reguladores estándar están diseñados para optimizar su costo y durabilidad en entornos industriales, no para el manejo de gases ultrapuros. Sus modos de falla en aplicaciones de alta pureza incluyen:

Desgasificación:Los sellos elastoméricos (como Buna-N) y los huecos internos pueden liberar hidrocarburos, vapor de agua y otros volátiles en la corriente de gas.
Penetración:Los gases, especialmente el helio y el hidrógeno, pueden difundirse a través de diafragmas y sellos de polímero.
Adsorción/desorción superficial:Las superficies internas rugosas (por ejemplo, cuerpos fundidos o mecanizados) pueden atrapar humedad y partículas, liberándolas luego a medida que cambia la presión o el flujo.
Contaminación metálica:La corrosión o la generación de partículas de resortes, pistones y válvulas internas pueden introducir iones metálicos, un contaminante mortal en los procesos de semiconductores.
Purgabilidad incompleta:Los pasajes internos complejos con volúmenes muertos atrapan el gas, lo que hace que la purga para los cambios de gas sea lenta e ineficiente, lo que conduce a la contaminación cruzada.




Parte 2: Criterios de selección básicos para reguladores de gases especiales de alta pureza

Para seleccionar el regulador adecuado es necesario analizar varias especificaciones interconectadas.

Grado de pureza y materiales de construcción
Ésta es la decisión más fundamental, directamente relacionada con la pureza del gas requerida.

Acero inoxidable (SS):La línea base para una alta pureza.
Tipo 316L:El estándar de la industria. La "L" indica bajo contenido de carbono, lo que minimiza la precipitación de carburo durante la soldadura, que puede generar puntos de corrosión. Ofrece una excelente resistencia a la corrosión.
Interior electropulido (EP):Un proceso crítico. El electropulido elimina los picos microscópicos de la superficie, creando una capa de óxido lisa y pasiva que reduce los puntos de adsorción, mejora la resistencia a la corrosión y facilita el lavado de las partículas.
Acabado de la superficie:Medido en Ra (rugosidad promedio). Los reguladores de grado semiconductor suelen especificar un Ra < 10 micropulgadas. Un acabado más liso minimiza la retención de partículas.
Material del diafragma:
Diafragmas Metálicos (Acero Inoxidable):Esencial para la más alta pureza y gases corrosivos/peligrosos. Eliminan por completo la permeación y la desgasificación. Se utiliza en "Sello de diafragma" o reguladores “All-Metal”.
Elastómeros de alta pureza:Para aplicaciones de alta pureza menos críticas, son comunes los perfluoroelastómeros Viton® o Kalrez® de grado FDA, que ofrecen baja desgasificación y buena resistencia química. Se suelen utilizar como sellos secundarios, no como diafragma principal de detección de presión.
Sellos y asientos de válvulas:
Metal con metal:Utiliza una punta de vástago finamente mecanizada (generalmente de 316L) que se sella contra un asiento duro (p. ej., PCTFE, Rulon). Ofrece una larga vida útil y cero desgasificación.
Elastomérico:PCTFE (Kel-F) es un material de asiento de polímero de alta pureza preferido debido a su dureza e inercia química.


Tipo de diseño: con resorte o con domo
Accionado por resorte (accionado directamente):El tipo más común. La fuerza del resorte se opone a un diafragma para controlar el elemento de cierre. Son más simples y económicas. Sin embargo, la presión de salida disminuirá a medida que la presión de entrada disminuya o el caudal aumente, ya que la fuerza del resorte es constante.
Regulador de purga de dilución:Cuenta con dos entradas de gas independientes, lo que permite que un gas de purga inerte (por ejemplo, N2) diluya el gas especial para un manejo seguro de gases pirofóricos o tóxicos.
Cargado por domo (operado por piloto):Utiliza la presión del gas de suministro (presión de la cúpula) en lugar de un resorte para controlar la válvula principal. La presión de la cúpula se ajusta mediante un pequeño regulador piloto interno.
Ventajas:Proporciona una estabilidad excepcional. La presión de salida no se ve afectada por la caída de la presión de entrada. Permite un control remoto preciso mediante la presión del domo. Ofrece mayor capacidad de flujo.
Desventajas:Más complejo, más costoso. Requiere un suministro de gas limpio a presión en la cúpula.
Elección de semiconductores:Los reguladores con domo son omnipresentes en las fábricas de semiconductores para procesos críticos como CVD y grabado debido a su estabilidad y capacidad de control.


Limpieza y tratamiento
Limpieza y pasivación:Los reguladores deben limpiarse para eliminar aceites de fabricación, partículas y contaminantes. Los procesos pueden incluir limpieza ultrasónica y pasivación—un baño de ácido nítrico que mejora la capa de óxido de cromo en el acero inoxidable.
Embalaje:Los reguladores de alta pureza deben embolsarse en un entorno de sala limpia utilizando un embalaje libre de partículas y de baja emisión de gases (a menudo en bolsas dobles con purga de gas inerte) para preservar la limpieza hasta el punto de instalación.


Conexión y configuración
Conexiones de entrada/salida:Asegúrese de que las conexiones del cilindro y del sistema coincidan. Entre las opciones más comunes para gases de alta pureza se incluyen los racores de sellado frontal VCJ®/G-metal (soldados o mecánicos), los racores para tubos Swagelok® o las salidas CGA (Compressed Gas Association) con tuercas específicas para cada gas. Se prefieren los racores de sellado frontal para lograr una integridad de vacío ultra alta.
Puertos de purga:Los puertos auxiliares opcionales (a menudo de 1/4″ o 1/8″ VCJ) en los lados de entrada y salida facilitan la purga in situ del cuerpo del regulador.
MedidoresConsidere manómetros de alta pureza con componentes internos de acero inoxidable y diafragmas de PTFE. Para una pureza máxima, los reguladores sin manómetro eliminan un volumen interno significativo y un posible punto de fuga o contaminación.




Parte 3: Orientación específica para la aplicación

Fabricación de semiconductores
Las fábricas de semiconductores operan en el extremo de la pureza del gas, con especificaciones que a menudo exigen gases estándar “de grado electrónico” o “SEMI”.

Factores clave:Los contaminantes a nivel de ppt, los niveles totales de hidrocarburos, los iones metálicos (Na+, K+, Fe+), la humedad (H2O) y el oxígeno (O2) pueden afectar la integridad del óxido de la compuerta, causar errores de dopaje o crear defectos.
Recomendaciones principales:
Material:Acero inoxidable 316L EP, Ra < 10 µpulgadas.
Diseño:Reguladores con carga de cúpula Son estándar para la mayoría de los suministros de gas a granel a herramientas (p. ej., N₂, O₂, H₂, Ar). Proporcionan la estabilidad necesaria para la alimentación del controlador de flujo másico (MFC).
Caza de focas:Los sellos de diafragma totalmente metálicos son obligatorios para los gases más críticos y corrosivos (p. ej., HCl, Cl₂, HBr, WF₃). Los asientos de PCTFE o metálicos de alta pureza son estándar.
Gases especiales:
Hidruros y Corrosivos (SiH4, AsH3, PH3, Cl2):Utilice reguladores totalmente metálicos, con sello de diafragma y domo. Suelen estar designados como "Servicio Corrosivo".
Pirofóricos (SiH4, PH3):Se requieren reguladores de purga de dilución para un cambio seguro del cilindro.
Dopantes de alta pureza (B2H6, AsH3):Sellos de diafragma de pureza ultra alta con configuraciones dedicadas que nunca se utilizan en otros gases.

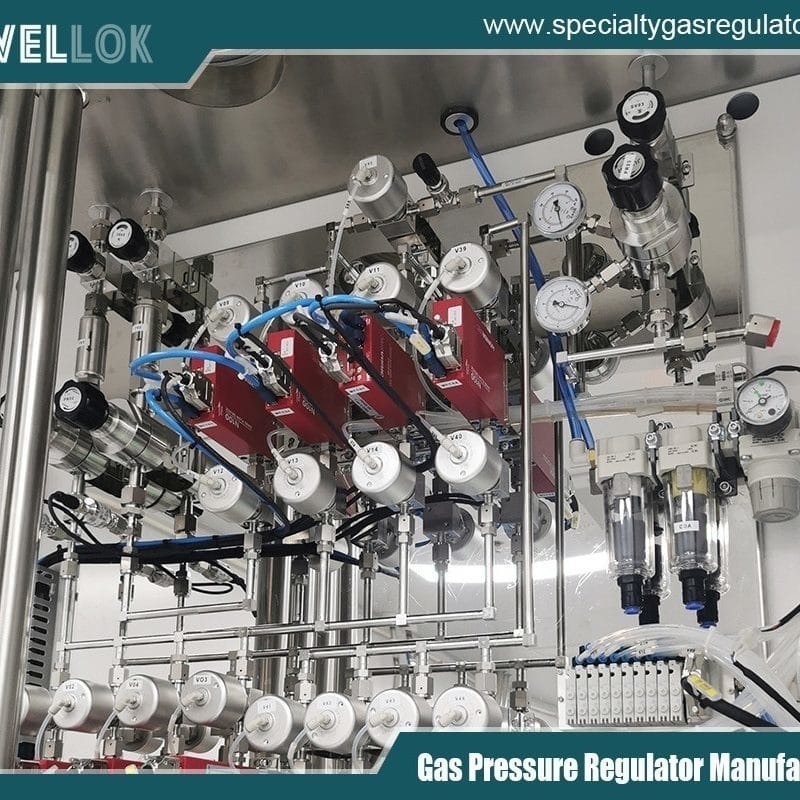

Gabinete de gas vs. Punto de uso (PoU):Los gabinetes centrales de gas utilizan paneles de alto flujo con cúpula. Los reguladores de punto de uso (PdU), montados directamente en la herramienta, proporcionan una etapa final de control de presión y protección de la pureza justo antes de la cámara de proceso.
Aplicaciones analíticas y de laboratorio
Los laboratorios abarcan una amplia gama de necesidades, desde laboratorios de enseñanza universitaria hasta instalaciones analíticas avanzadas.

Factores clave:Precisión, estabilidad para la calibración de instrumentos, minimización del ruido de base en los analizadores, prevención de la contaminación de la columna/método y seguridad.
Recomendaciones principales:
Investigación general de alta pureza (GC, GC-MS, ICP-MS):Un regulador de dos etapas de alta calidad con resorte, cuerpo de acero inoxidable 316L, interior electropulido y sellos de Viton/Kalrez suele ser suficiente. El diseño de dos etapas proporciona mayor estabilidad que el de una sola etapa.
Análisis de ultra trazas (ICP-MS, trabajo a nivel de ppb):Actualice a un regulador de diafragma metálico con sello de diafragma. Esto elimina la desgasificación de hidrocarburos relacionada con el elastómeros, que puede generar interferencias espectrales.
Gases portadores para cromatografía:La estabilidad es fundamental. Se prefieren los reguladores de domo o de precisión de dos etapas con resorte para mantener un flujo de columna y una respuesta del detector constantes.
Mezclas de gases de calibración:Utilice reguladores específicos para el componente específico de la mezcla para evitar la contaminación cruzada. Para mezclas de calibración de ppm/ppb, es fundamental contar con un regulador de alta pureza y bajo volumen muerto.
Gases reactivos (en laboratorios):Para HCl, H2S o amoníaco en investigación, especifique un regulador de servicio corrosivo con materiales compatibles (a menudo Monel o Hastelloy para servicio severo).




Parte 4: Mejores prácticas operativas

Seleccionar el regulador adecuado es solo la mitad del camino. Un manejo adecuado garantiza su rendimiento.

Instalación adecuada:Utilice herramientas limpias y adecuadas. Siga las especificaciones de torque de los accesorios para evitar daños y fugas. Utilice siempre una junta nueva con accesorios de sellado frontal.
Comprobación de fugas:Realice una comprobación exhaustiva de fugas de helio en todo el conjunto después de la instalación, antes de introducir el gas de proceso. La prueba de burbujas no es suficiente para sistemas de alta pureza.
Procedimientos de purga:Antes de introducir el gas especial, purgue completamente el regulador y las líneas aguas abajo con un gas de purga inerte adecuado (p. ej., nitrógeno o argón de pureza ultraalta). Utilice eficazmente los puertos de purga integrados.
Dedicación:Nunca use un regulador para un tipo de gas diferente. Etiquete los reguladores de forma clara y permanente. La contaminación cruzada es un riesgo grave.
Certificación y recertificación:Los nuevos reguladores deben incluir un certificado de conformidad (C de C) que detalle los materiales, la limpieza y las pruebas. Establezca un programa de recertificación y mantenimiento preventivo, especialmente para aplicaciones críticas para la seguridad.

Fabricantes de colectores de cambio de cilindros de gas


Conclusión

La selección de un regulador de gases especiales de alta pureza es una decisión de ingeniería de sistemas con consecuencias directas para la integridad del proceso, el rendimiento, la seguridad y el costo operativo. No existe un regulador "óptimo" universal.



Para el ingeniero de semiconductores, la elección se inclinará por diseños robustos, ultralimpios, totalmente metálicos y con domo que cumplan con los estándares SEMI y puedan soportar el funcionamiento continuo en gabinetes de gas y en el punto de uso. Para el investigador de laboratorio, la prioridad puede ser la precisión, la estabilidad para instrumentos sensibles y la flexibilidad, optando a menudo por reguladores de alta calidad de dos etapas con resorte o sello de diafragma.



Al evaluar sistemáticamente los requisitos de pureza de la aplicación, las propiedades químicas del gas y el rendimiento necesario en términos de estabilidad y flujo, y al combinar esto con los materiales, el diseño y los protocolos de operación correctos, los usuarios pueden garantizar que el regulador actúe como el guardián de la pureza del gas, no como su punto más débil. En la búsqueda de la precisión a escala atómica y molecular, esta atención al detalle no solo es recomendable, sino esencial.
