¿Qué es la caja de distribución de válvulas VMB?

¿Qué es la caja de distribución de válvulas VMB?

En los procesos industriales modernos, la distribución eficiente y segura de gases y líquidos es fundamental. Un componente clave para ello es la caja de distribución de válvulas , comúnmente abreviada como VMB. Una VMB es un conjunto cerrado que integra múltiples válvulas en un único sistema de distribución, permitiendo la distribución controlada de fluidos desde una fuente central a diversos puntos de destino. Esta tecnología se utiliza ampliamente en entornos críticos donde la precisión, la seguridad y la fiabilidad son imprescindibles. Ya sea para el manejo de gases peligrosos en la fabricación de semiconductores o para la distribución de productos químicos en la producción farmacéutica, la VMB constituye un elemento esencial para la optimización de las operaciones. Este artículo profundiza en los aspectos técnicos de las VMB, explorando su definición, componentes, funcionalidad, aplicaciones, ventajas, tipos y consideraciones de mantenimiento.

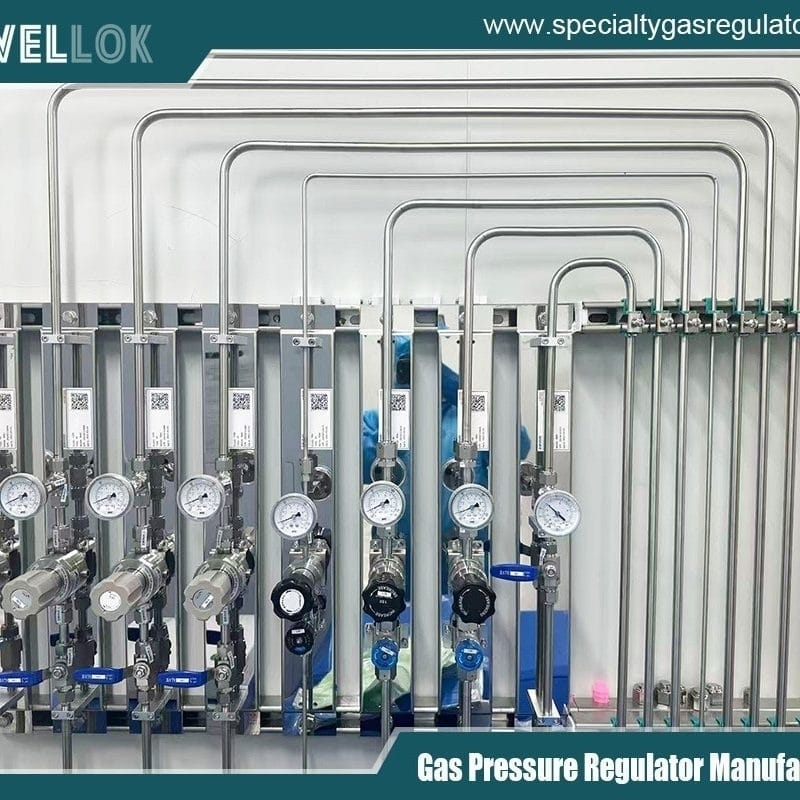

Fabricante de cajas de colector de válvulas VMB en China
Definición y propósito

En esencia, una caja de colector de válvulas es una carcasa compacta y protectora que alberga un colector —una serie de tuberías o canales interconectados— que distribuye fluidos a través de múltiples válvulas. La "caja" se refiere al robusto gabinete que encapsula el sistema, protegiéndolo de contaminantes ambientales y proporcionando un espacio seguro y organizado para su funcionamiento. Las cajas de colector de válvulas están diseñadas para dividir una única línea de suministro en múltiples ramificaciones, lo que permite el suministro simultáneo a herramientas, equipos o procesos sin interrumpir el flujo general del sistema.

El objetivo principal de un VMB es mejorar la seguridad y la eficiencia en el manejo de fluidos. Al centralizar los puntos de control, minimiza el riesgo de fugas, contaminación cruzada y exposición a sustancias peligrosas. Por ejemplo, en situaciones con gases tóxicos o inflamables, el VMB incorpora funciones como mecanismos de apagado de emergencia para prevenir accidentes. Esto lo hace indispensable en industrias que cumplen con estrictas normas regulatorias, como las que rigen las certificaciones OSHA o ISO.



Componentes clave

Un colector de válvulas (VMB) típico consta de varios elementos interconectados, cada uno de los cuales contribuye a su funcionalidad general. El colector en sí mismo es la columna vertebral, a menudo construido con materiales de alta pureza como acero inoxidable, PVDF o polipropileno para resistir la corrosión y mantener la integridad del fluido. Las válvulas son el corazón del sistema, incluyendo válvulas de aislamiento para ramales individuales, actuadores neumáticos o manuales para el control y válvulas de cierre de emergencia (ESO) que se activan en respuesta a anomalías.

Los reguladores de presión son integrales y reducen la entrada de fluidos a alta presión a niveles operativos seguros. Dispositivos de monitoreo como manómetros, transductores y medidores de flujo másico proporcionan datos en tiempo real sobre la presión, los caudales y la temperatura. Para mayor seguridad, los sensores detectan exceso de flujo, alta presión o fugas, a menudo conectados a controladores lógicos programables (PLC) que automatizan las respuestas. El gabinete cuenta con puertas abatibles para facilitar el acceso, respiraderos para purga y calentadores opcionales para gases de baja presión de vapor. Las conexiones de doble contención en las paredes previenen derrames, mientras que accesorios como sensores de incendios o monitores de gases tóxicos añaden capas de protección.

En los VMB enfocados en líquidos, los componentes priorizan la resistencia química, con opciones para materiales ignífugos con clasificación FM. Los diseños orientados a gases priorizan los estándares de ultraalta pureza (UHP) para evitar la contaminación por partículas.



Cómo funciona un VMB

El principio operativo de un VMB se basa en la distribución y el control de fluidos. El fluido entrante de una fuente ingresa al colector por una entrada. Desde allí, se ramifica a través de "válvulas" individuales (líneas preensambladas con válvulas y reguladores) hacia múltiples salidas. Los operadores pueden aislar derivaciones específicas para mantenimiento sin detener todo el sistema, gracias a las funciones de venteo y purga que evacuan de forma segura los fluidos residuales.

En configuraciones semiautomáticas o automáticas, los PLC monitorizan los parámetros continuamente. Si un sensor detecta un problema, como una presión que supera un umbral (p. ej., 100 psi), las válvulas ESO se cierran automáticamente, activando las alarmas. La purga consiste en introducir gases inertes como el nitrógeno para limpiar las líneas, garantizando así la sustitución segura de los componentes. Los caudales, que suelen oscilar entre 0 y 700 litros estándar por minuto (slpm), según la aplicación, se gestionan con precisión para adaptarse a los requisitos aguas abajo.

Para productos químicos líquidos, el proceso es similar, pero se centra en prevenir goteos o derrames, con conexiones de drenaje que canalizan cualquier fuga a los sistemas de contención. En general, el diseño modular del VMB permite escalabilidad, de 2 a 20 sucursales, adaptándose a las diferentes demandas operativas.



Tipos de VMB

Los VMB vienen en diversas configuraciones para adaptarse a diversas necesidades. Los VMB manuales son básicos y se basan en válvulas manuales para mayor simplicidad y rentabilidad en configuraciones de bajo riesgo. Las versiones semiautomáticas incorporan actuadores neumáticos y controladores básicos para tiempos de respuesta más rápidos, ideales para entornos de riesgo moderado.

Los VMB totalmente automáticos cuentan con integración avanzada de PLC, monitorización remota y redundancias a prueba de fallos, lo que los hace ideales para aplicaciones de alta pureza o peligrosas. Los conjuntos de una sola varilla carecen de carcasas y sirven como puntos de distribución básicos, mientras que las cajas de varias varillas (p. ej., de 4 u 8 varillas) gestionan configuraciones complejas.

Los VMB personalizados se adaptan a fluidos específicos (gases como el silano o líquidos como los ácidos) con materiales y características optimizados en consecuencia. Por ejemplo, los diseños compatibles con salas blancas utilizan fabricación de clase 100/1000 para minimizar las partículas.



Aplicaciones en todas las industrias

La versatilidad de los VMB amplía su uso a múltiples sectores. En la industria de semiconductores, distribuyen gases especiales como el trifluoruro de nitrógeno para procesos de grabado, lo que garantiza un suministro sin contaminación en las fábricas. Las instalaciones farmacéuticas y biofarmacéuticas emplean VMB para la manipulación de productos químicos estériles, cumpliendo con las normas GMP.

Los laboratorios de investigación aeroespacial y gubernamental los utilizan para la distribución de propulsores y combustibles, mientras que la fabricación de energía solar depende de los VMB para el suministro de gas en la producción fotovoltaica. En aplicaciones médicas, gestionan el oxígeno o los gases anestésicos de forma segura. Las universidades con experimentos a gran escala se benefician de su modularidad, y las plantas de procesamiento químico utilizan VMB líquidos para ácidos, bases o disolventes.

En todos los casos, los VMB reducen la complejidad de la infraestructura al consolidar los puntos de distribución y ahorrar espacio en instalaciones abarrotadas.



Ventajas y Beneficios

La adopción de VMB ofrece numerosas ventajas técnicas y operativas. La seguridad es primordial: los diseños cerrados y los apagados automáticos mitigan los riesgos, lo que podría reducir las tasas de incidentes hasta en un 50 % en entornos peligrosos. Las mejoras en la eficiencia se deben a la minimización del tiempo de inactividad: el aislamiento de las sucursales permite realizar tareas de mantenimiento sin paradas completas, lo que aumenta la productividad.

El ahorro de espacio es significativo; una sola válvula VMB reemplaza múltiples válvulas aisladas, optimizando así el espacio en salas blancas. La rentabilidad se debe a menores gastos de instalación y al menor consumo de materiales. La versatilidad de personalización garantiza la compatibilidad con diversos fluidos, presiones (hasta 3000 psi) y temperaturas (de -40 °C a 150 °C).

Además, los VMB mejoran la confiabilidad del sistema a través de conjuntos probados contra fugas y certificación, lo que extiende la vida útil del equipo y garantiza el cumplimiento normativo.



Consideraciones de diseño e instalación

El diseño de un VMB implica evaluar el tipo de fluido, los requisitos de flujo y los factores ambientales. La selección de materiales es crucial: acero inoxidable para gases, termoplásticos para corrosivos. Los ingenieros deben calcular las caídas de presión e incorporar redundancias para aplicaciones críticas.

La instalación suele realizarse en áreas ventiladas, con un montaje seguro y conexiones a las líneas de alimentación. La integración eléctrica de los controles requiere conexión a tierra para evitar la acumulación de estática. Tras la instalación, se realiza una prueba de fugas con helio para verificar la integridad.



Mantenimiento y Mejores Prácticas

El mantenimiento regular garantiza la longevidad. Las inspecciones visuales verifican la presencia de corrosión o fugas, mientras que las pruebas funcionales verifican el funcionamiento de las válvulas. Se deben seguir los protocolos de purga durante el mantenimiento. Los sensores y los PLC deben calibrarse anualmente, y las carcasas deben limpiarse para mantener su pureza.

Las mejores prácticas incluyen capacitar a los operadores en procedimientos de emergencia e integrar los VMB con sistemas de monitoreo en toda la instalación para mantenimiento predictivo.




Fabricante de cajas de colector de válvulas VMB en China
Conclusión

La caja de colector de válvulas representa un avance fundamental en la tecnología de distribución de fluidos, combinando seguridad, eficiencia y adaptabilidad. Desde sus robustos componentes hasta sus diversas aplicaciones, la VMB aborda los desafíos de la gestión moderna de fluidos industriales. A medida que las industrias evolucionan hacia la automatización y la sostenibilidad, las VMB seguirán desempeñando un papel vital, garantizando un control preciso y minimizando los riesgos. Comprender e implementar las VMB puede mejorar significativamente el rendimiento operativo, convirtiéndolas en una herramienta esencial tanto para ingenieros como para gerentes de instalaciones.
