En los entornos de alta precisión de la fabricación de semiconductores, la biotecnología, la producción farmacéutica y la investigación científica avanzada, el control y la pureza de los fluidos de proceso son fundamentales. Un solo contaminante microscópico o una interacción no documentada entre un fluido y su sistema de contención puede provocar pérdidas catastróficas de rendimiento, comprometer la seguridad de los medicamentos o invalidar los datos experimentales. Para salvaguardar estos procesos ultrasensibles, es esencial un componente clave: la válvula de diafragma de acero inoxidable 316L de ultra alta pureza (UHP) . Esta válvula no es un simple accesorio; es un dispositivo meticulosamente diseñado para garantizar un aislamiento, una limpieza y un control absolutos. Este artículo profundiza en los principios, la mecánica y los materiales que definen el funcionamiento de esta válvula esencial.


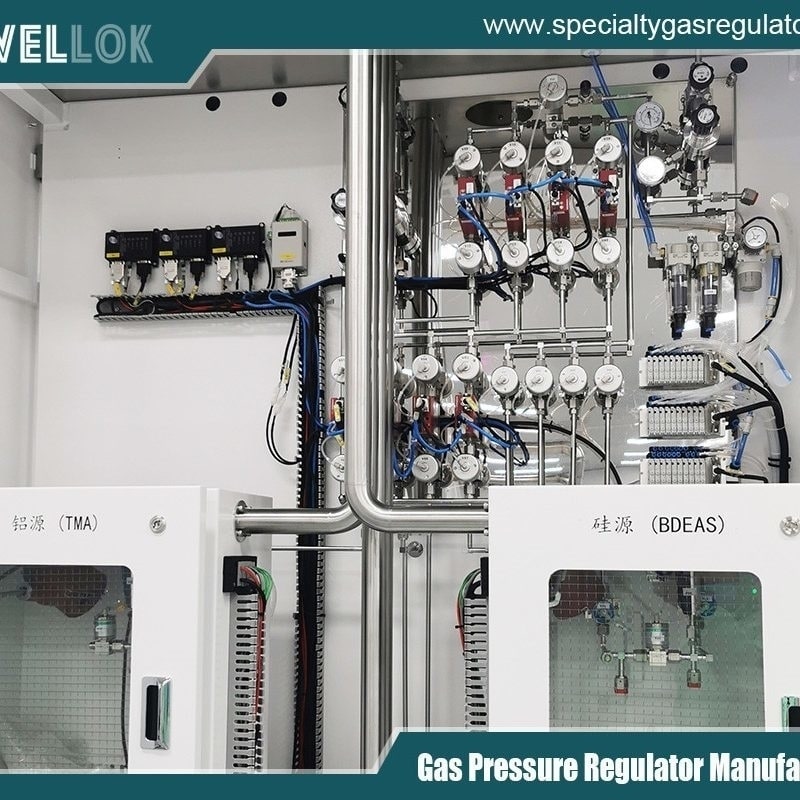

Fabricantes de colectores de cambio de cilindros de gas


La base: comprender los requisitos de pureza ultraalta (UHP)
Antes de analizar la válvula en sí, es necesario comprender el entorno al que sirve. Los sistemas UHP manejan gases y líquidos (como agua desionizada, ácidos de alta pureza, disolventes y gases de proceso para semiconductores), donde los niveles de contaminantes se miden en partes por billón (ppb) o incluso partes por billón (ppt). Los contaminantes incluyen:

Partículas: Partículas metálicas u orgánicas microscópicas.
Iones metálicos: Lixiviado de superficies mojadas.
Humedad y oxígeno: En sistemas de gas.
Crecimiento biológico: En sistemas de agua farmacéutica.
Desgasificación: Compuestos volátiles emitidos desde superficies interiores.
Por lo tanto, una válvula UHP debe lograr dos objetivos principales: cero adición de contaminación y cero retención de fluido en tramos muertos. Su diseño, material y funcionamiento están totalmente subordinados a estos objetivos.





Componentes principales y elección de materiales: ¿Por qué acero inoxidable 316L?
Una válvula de diafragma de acero inoxidable UHP 316L se caracteriza por su construcción minimalista y resistente a la contaminación:

Cuerpo y capó: Fabricado en acero inoxidable 316L. La "L" indica una variante baja en carbono (<0.03 % de carbono), lo cual es crucial. El acero inoxidable 316 estándar, al soldarse, puede formar carburos de cromo en los límites de grano, lo que provoca sensibilización y susceptibilidad a la corrosión. El acero 316L previene esto, garantizando una resistencia superior a la corrosión frente a productos químicos agresivos y agua de alta pureza. La superficie interior se somete a un riguroso electropulido, un proceso que elimina la capa superior de metal defectuosa que atrapa contaminantes, creando una capa de óxido lisa y pasiva que minimiza la adhesión de partículas y facilita la limpieza.
El diafragma: Este es el corazón del mecanismo de aislamiento. Se trata de una membrana flexible, elastomérica o plástica (a menudo hecha de PTFE (teflón), elastómeros encapsulados en PTFE o perfluoroelastómeros como el FFKM) sujeta entre el cuerpo y la tapa. El diafragma es el único componente que separa el fluido del proceso del mecanismo de accionamiento.
Solenoide: Este puede ser manual (volante o émbolo), neumático o eléctrico. Aplica fuerza a un compresor (o vástago) que, a su vez, presiona el diafragma.
Vertedero o Asiento: Un perfil elevado y suave integrado en el cuerpo sobre el cual el diafragma se flexiona para crear un sello.
La elección del acero 316L proporciona la resistencia, la resistencia a la corrosión y el acabado superficial necesarios. El material del diafragma se selecciona en función de la compatibilidad química del fluido y los requisitos de temperatura, siendo el PTFE el estándar de oro por su inercia.





El principio de funcionamiento: una clase magistral sobre aislamiento
El funcionamiento de una válvula de diafragma es elegantemente sencillo y fundamentalmente diferente al de otros tipos de válvulas, como las de bola, compuerta o globo. Su función se puede dividir en dos etapas:



La posición cerrada:
En la posición cerrada, el actuador está activado. Se gira el volante o se activa el pistón neumático, impulsando el compresor hacia abajo. Este compresor aplica una fuerza directa y uniforme sobre el centro del diafragma flexible. El diafragma se empuja hacia abajo hasta que se ajusta completamente y con firmeza sobre el vertedero (una cresta elevada en el cuerpo de la válvula) o asiento. Esta acción crea un sello monolítico hermético que aísla física y completamente el paso del fluido.
Esta es la característica distintiva de la válvula: el fluido del proceso entra en contacto únicamente con el cuerpo de la válvula y el diafragma. Nunca entra en contacto con el compresor, el vástago, el actuador ni con posibles puntos de fuga, como los sellos del vástago o las empaquetaduras. No hay ningún eje que pase al flujo del fluido, lo que elimina la principal fuente de emisiones fugitivas y contaminación comunes en otros diseños de válvulas.

La posición abierta:
Para abrir la válvula, se invierte la dirección del actuador. El compresor se retrae hacia arriba, liberando la presión sobre el diafragma. Gracias a su elasticidad inherente y a la presión de la línea del sistema aguas arriba, el diafragma regresa a su posición neutra y abovedada. Esta retracción crea un flujo sin obstrucciones y de paso completo a través de la válvula. El fluido fluye por el vertedero con mínima turbulencia y, fundamentalmente, sin tramos muertos ni grietas. El interior liso y electropulido y el amplio flujo evitan el atrapamiento de partículas y facilitan el drenaje completo (diseño autodrenante).




Las mejoras del “UHP”: más allá del diseño estándar
Una válvula de diafragma industrial estándar se perfecciona en una versión UHP a través de varias mejoras críticas:

Soldadura orbital: Todas las conexiones entre el cuerpo y la tubería se realizan mediante soldadura orbital automática, no con accesorios roscados. Esto crea una unión lisa, sin fisuras y sin grietas, tan limpia y resistente a la corrosión como la propia tubería.
Interior pasivado y electropulido: Como se mencionó, la superficie 316L electropulida minimiza el área de superficie y los puntos de adhesión de los contaminantes.
Diseño de pierna muerta cero: La geometría está optimizada para que, al cerrarse, el diafragma quede a ras del vertedero, sin dejar ninguna cavidad donde el fluido pueda estancarse. Esto es fundamental para los procedimientos de esterilización in situ (SIP) y limpieza in situ (CIP).
Monitoreo de la integridad del diafragma: En aplicaciones críticas, se pueden utilizar diafragmas dobles con un espacio intersticial. Un sensor de presión o un fluido de detección de fugas en este espacio puede advertir instantáneamente de una falla en el diafragma primario o secundario, previniendo la contaminación o pérdida del fluido de proceso.
Generación de alto ciclo y bajo contenido de partículas: Todas las piezas móviles están diseñadas para minimizar la fricción y el desgaste, que son fuentes de partículas metálicas. La vida útil del diafragma está diseñada para cientos de miles de ciclos.




Aplicaciones: Donde estas válvulas son indispensables
El principio de funcionamiento único de la válvula de diafragma UHP la convierte en la válvula preferida para:

Fabricación de semiconductores: Control de gases ultrapuros (como nitrógeno, argón y silano) y agua ultrapura (UPW) en herramientas de fabricación de obleas. Una sola partícula puede dañar un microchip.
Farmacéutica y biotecnología: En sistemas de agua para inyección (WFI), líneas de fermentación, cromatografía y transferencia de productos donde la esterilidad y la ausencia de pirógenos son exigidas legalmente.
Bebida alimenticia: En líneas de procesamiento higiénico donde la facilidad de limpieza y la prevención de puntos de anidamiento bacteriano son esenciales.
Instrumentos analíticos y de investigación: Proporcionar un flujo de muestra o reactivo confiable y libre de contaminantes en equipos de alta precisión.




Ventajas y consideraciones
Ventajas:

Sellado y contención absolutos: El diafragma proporciona un sello hermético y es la barrera definitiva contra las fugas.
Mantenimiento de pureza: Al no haber guías internas, vástagos ni sellos en el recorrido del flujo, se eliminan las fuentes de contaminación.
Excelente drenabilidad: El camino de flujo suave permite un drenaje completo, evitando zonas estancadas.
Resistencia a la corrosión: El cuerpo 316L y los materiales del diafragma inerte manejan una amplia gama de fluidos agresivos.
Fácil mantenimiento: Se puede abrir el capó y reemplazar el diafragma sin quitar el cuerpo de la válvula de la tubería, lo que minimiza el tiempo de inactividad del sistema.
Consideraciones Técnicas:

Límites de presión y temperatura: El diafragma es el componente limitante. Las presiones y temperaturas de operación están limitadas por la resistencia y la compatibilidad química del material del diafragma (p. ej., el PTFE tiene límites de temperatura más bajos que algunos elastómeros).
Caída de presión: El vertedero puede crear una caída de presión ligeramente mayor en comparación con una válvula de bola de puerto completo, aunque los diseños UHP minimizan esto.
Vida del diafragma: El diafragma es un elemento de desgaste sujeto a fatiga cíclica y debe ser parte de un programa de mantenimiento preventivo.

Fabricantes de colectores de cambio de cilindros de gas


Conclusión

La válvula de diafragma de acero inoxidable UHP 316L funciona con un principio de elegante simplicidad: una membrana flexible, manipulada por un actuador externo, que actúa como mecanismo de cierre dinámico y barrera impermeable. Su genialidad reside no en la complejidad, sino en su compromiso inquebrantable con el aislamiento. Al garantizar que el fluido del proceso entre en contacto únicamente con las superficies lisas e inertes de un cuerpo de 316L y un diafragma compatible, logra el objetivo fundamental en el manejo de fluidos en industrias críticas: un control perfecto sin contaminación. Es un testimonio de la ingeniería donde cada material, cada acabado superficial y cada detalle geométrico se elaboran meticulosamente para preservar la integridad del fluido que controla, convirtiéndola en un guardián indispensable de la pureza en las tecnologías que definen nuestro mundo moderno.
