En el complejo mundo de los procesos industriales y científicos de alta pureza —desde la fabricación de semiconductores y la producción farmacéutica hasta la química analítica avanzada y la fabricación de fibra óptica— el suministro preciso, fiable y libre de contaminantes de gases de proceso es fundamental. En el corazón de estos sistemas de suministro de gas de ultra alta pureza (UHP) se encuentra un componente crítico: el regulador de presión de gas UHP. A diferencia de sus homólogos industriales estándar, un regulador UHP, a menudo fabricado con materiales especiales como el acero inoxidable 316L, es una obra maestra de la ingeniería de precisión diseñada no solo para controlar la presión, sino para hacerlo sin introducir impurezas en el flujo de gas. Este artículo profundiza en los principios de funcionamiento, la construcción especializada y las aplicaciones críticas de un regulador de presión de gas UHP de acero inoxidable 316L.

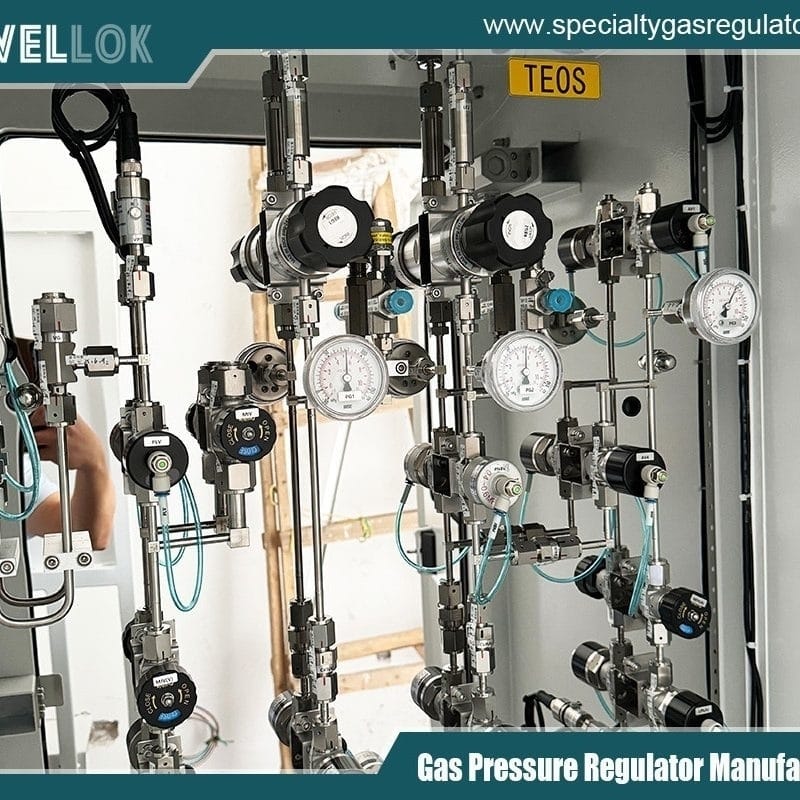

Reguladores de presión de gas de acero inoxidable UHP 316L


El imperativo de la ultraalta pureza (UHP)

Antes de comprender el regulador, es fundamental entender el entorno al que sirve. Los reguladores de presión de gas de acero inoxidable UHP 316L se caracterizan por su extrema pureza, generalmente del 99.999 % (grado 5.0) o superior, con límites estrictos para partículas, humedad (H₂O), oxígeno (O₂) y contaminantes de hidrocarburos. Incluso las impurezas microscópicas pueden provocar fallos catastróficos. En un chip semiconductor, una sola partícula puede dañar el chip; en una reacción farmacéutica, un contaminante inesperado puede alterar la eficacia de una molécula.

Por lo tanto, cada componente de un sistema de gas UHP, incluido el regulador, debe estar diseñado para:

Minimizar la desgasificación: Evitar la liberación de gases adsorbidos (como vapor de agua) de las superficies internas.
Eliminar la generación de partículas: Evite desprender partículas microscópicas metálicas o elastoméricas.
Prevenir la permeación: Evitar que gases como el helio se difundan a través de los materiales.
Resiste la corrosión: Soporta tanto el gas de proceso como la atmósfera ambiente sin corroerse, lo que generaría partículas e iones metálicos.
Permitir una limpieza perfecta: Permitir una limpieza y pasivación exhaustiva para crear una superficie inerte.
Aquí es donde la elección del acero inoxidable 316L se vuelve primordial.



¿Por qué acero inoxidable 316L? La base del material

316L es una variante con bajo contenido de carbono del acero inoxidable 316 y es el estándar de la industria para el manejo de fluidos UHP.

Resistencia a la corrosión: La adición de molibdeno (2-3%) mejora significativamente la resistencia a los cloruros y otros agentes corrosivos, cruciales para mantener la integridad.
Bajo contenido de carbono (“L”): Los niveles de carbono se mantienen por debajo del 0.03 %. Esto evita la sensibilización durante la soldadura, un proceso en el que se forman carburos de cromo en los límites de grano, lo que reduce el cromo y crea zonas propensas a la corrosión. El acero 316L se mantiene estable después de la soldadura.
Acabado de la superficie: Los reguladores UHP cuentan con superficies internas electropulidas. El electropulido es un proceso electroquímico que elimina una fina capa de material superficial, suavizando picos y valles microscópicos. Esto da como resultado un acabado de espejo que reduce el área superficial, minimiza los puntos de adsorción de gases y mejora la limpieza y la resistencia a la corrosión.
Compatibilidad: Es inerte a una amplia gama de gases de alta pureza, incluidos gases inertes (Ar, N₂, He), gases reactivos (H₂, O₂) y muchos precursores corrosivos utilizados en procesos de deposición.




Desconstruyendo el regulador UHP: componentes clave

Un regulador UHP comparte el mismo objetivo fundamental que cualquier regulador: reducir una presión de entrada alta y variable a una presión de salida estable y más baja. Sin embargo, su funcionamiento es radicalmente diferente.

El diafragma: el elemento sensor
Material: En lugar de elastómeros como Buna-N o Viton, los reguladores UHP utilizan un diafragma metálico soldado, generalmente de acero inoxidable 316L. Esto crea un sello hermético entre el gas de proceso y el ambiente, eliminando la permeación y la desgasificación de elastómeros.
Funciones: Esta membrana metálica corrugada y flexible detecta los cambios de presión aguas abajo. Al variar la presión, se flexiona y transmite la fuerza al mecanismo de control.
El Asiento: El Sello de la Pureza
Material: El punto de sellado más crítico se encuentra entre el asiento y el orificio. Los reguladores UHP utilizan asientos blandos fabricados con polímeros de alta pureza como PCTFE (Kel-F) o PFA, o en ocasiones asientos duros de metal con metal (p. ej., Stellite sobre 316L). Los asientos blandos ofrecen un excelente cierre hermético, mientras que los asientos duros ofrecen una durabilidad superior frente a ciertos gases agresivos.
Diseño: El diseño del asiento minimiza el “volumen muerto”, es decir, bolsas de gas atrapadas donde podrían acumularse contaminantes o producirse reacciones.
La primavera: La referencia de la fuerza
Material: Generalmente acero inoxidable 316L.
Funciones: El resorte de ajuste proporciona la fuerza de consigna. Al girar la perilla de ajuste, este resorte se comprime o se relaja. La fuerza del resorte se equilibra con la fuerza ejercida por el diafragma, que detecta la presión de salida. Este equilibrio determina la apertura y el cierre del regulador.
Carrocería y componentes internos: un entorno sin fisuras
Todas las partes internas en contacto con el fluido (cuerpo, vástago y orificio) están fabricadas en acero inoxidable 316L. Su geometría interna está optimizada para evitar la acumulación de partículas. Las conexiones suelen ser VCJ® (junta metálica de sellado frontal) o Ultra-Torr, que proporcionan un sellado hermético y de alta integridad, superior a las conexiones roscadas (NPT) que pueden generar partículas.
Características adicionales de UHP:
Puertos de purga: Permite la purga integrada del cuerpo del regulador para eliminar los contaminantes atmosféricos durante el arranque del sistema.
Válvula de aislamiento de diafragma: Algunos diseños incluyen una válvula que aísla el diafragma del gas de proceso durante los cambios de cilindro, protegiendo este elemento sensible de los choques de presión.




El mecanismo de trabajo: un ballet de equilibrio

El funcionamiento sigue el principio de equilibrio de fuerzas, pero con precisión UHP.



1. En reposo (posición cerrada):
El resorte de ajuste está relajado. Su fuerza es mínima. La alta presión de entrada, que actúa sobre la parte posterior del asiento de la válvula (o sobre el propio asiento, según el diseño), combinada con la fuerza del resorte que cierra la válvula, mantiene el asiento firmemente asentado contra el orificio. No fluye gas.



2. Ajuste de la presión (ajuste de la perilla):
Al girar la perilla de ajuste en sentido horario, se comprime el resorte de ajuste. Esta mayor fuerza del resorte se transmite a través de un vástago a la parte superior del diafragma metálico. El diafragma se flexiona hacia abajo, empujando el vástago y el vástago de la válvula conectados, alejándolos del orificio. El gas comienza a fluir desde la entrada de alta presión, a través del orificio ahora abierto, hacia la cámara de baja presión y, finalmente, hacia el proceso.



3. Lograr el equilibrio (regulación):
A medida que el gas fluye hacia el sistema aguas abajo, se acumula presión en la cámara de baja presión. Esta presión actúa sobre la parte inferior del diafragma metálico, creando una fuerza ascendente. El sistema busca el equilibrio:

Si la presión aguas abajo CAE (Debido al consumo de gas), la fuerza ascendente sobre el diafragma disminuye. Ahora predomina la fuerza del resorte, que empuja el diafragma hacia abajo y abre aún más la válvula para permitir un mayor flujo de gas y restablecer la presión establecida.
Si la presión aguas abajo AUMENTA (Debido a un bloqueo aguas abajo o a un aumento de temperatura), la fuerza ascendente sobre el diafragma aumenta. Esto supera parte de la fuerza del resorte, permitiendo que la válvula se cierre ligeramente, reduciendo el flujo y la presión.
Este ajuste continuo y minucioso de la posición de la válvula, impulsado por la retroalimentación en tiempo real del diafragma que detecta la presión de salida que se opone a la fuerza constante del resorte ajustado, mantiene una presión de salida estable a pesar de las fluctuaciones en la presión de entrada o la demanda de flujo.



4. Apagado:
Al girar la perilla en sentido antihorario se libera la fuerza del resorte. La presión de entrada y la fuerza residual del diafragma empujan el vástago hacia el asiento, logrando un cierre hermético.





Consideraciones especiales: más allá de la regulación básica

Arrastre y fuga del asiento:Un modo de fallo crítico para los sistemas UHP es el "creep", un aumento gradual de la presión de salida cuando el regulador está cerrado debido a una fuga microscópica más allá del asiento. Los diseños de asiento blando UHP están optimizados para evitar esto. Los diseños con fugas en el asiento desacoplan ligeramente la válvula al cerrarse para asegurar un reajuste limpio, lo que mejora el cierre.
Efecto de la presión de suministro (caída):En un regulador estándar, una caída brusca de la presión de entrada puede provocar una caída de la presión de salida (caída de presión) debido a que la reducción de la fuerza de entrada afecta el equilibrio de fuerzas. Los reguladores UHP avanzados utilizan un diseño de asiento con pistón equilibrado, donde la presión de entrada actúa sobre áreas iguales a ambos lados del asiento, anulando su efecto y proporcionando una estabilidad excepcional.
Limpieza y embalaje:Los reguladores UHP se ensamblan en salas blancas (ISO Clase 4 o superior), se limpian según especificaciones precisas (por ejemplo, estándares SEMI o ASTM) y se envasan en nitrógeno seco para preservar su limpieza hasta el momento de la instalación.




Aplicaciones: donde la precisión es primordial

Fabricación de semiconductores: Suministro de silano, amoníaco, hidrógeno, cloro y gases dopantes a herramientas de deposición química de vapor (CVD), grabado e implantación de iones.
Farmacéutica y biotecnología: Control de gases puros para fermentadores, biorreactores e instrumentos analíticos como espectrómetros de masas y cromatógrafos.
Laboratorios analíticos: Proporciona flujos de gas estables y puros a ICP-MS, GC-MS y otros equipos sensibles.
Fibra óptica: Gestión de gases para la deposición de preformas y el procesamiento de vidrio.
Producción de células solares: Se necesitan gases UHP similares a los que se utilizan en las fábricas de semiconductores para la deposición de películas delgadas.

Regulador especial de dos etapas de alta pureza de acero inoxidable


Conclusión

Un regulador de presión de gas de acero inoxidable UHP 316L es mucho más que una simple válvula reductora de presión. Es una protección meticulosamente diseñada para procesos donde la pureza es sinónimo de éxito y rentabilidad. Su diafragma metálico soldado elimina la permeación, su construcción de 316L electropulido resiste la corrosión y la desgasificación, y su mecanismo de equilibrio de fuerza de precisión proporciona una estabilidad inquebrantable. Al comprender su funcionamiento interno, desde la flexibilidad del diafragma metálico hasta el sellado crítico del asiento blando, los ingenieros y técnicos pueden apreciar, seleccionar y mantener mejor estos componentes vitales. En las invisibles batallas a escala molecular que se libran en las obleas de silicio y en los reactores químicos, el regulador UHP se erige como un guardián silencioso e inquebrantable, asegurando que nada interfiera con el gas excepto su propósito previsto.
