Cómo funciona un regulador de presión de gas

Cómo funciona un regulador de presión de gas

Los reguladores de presión de gas son dispositivos esenciales en diversas aplicaciones industriales, comerciales y residenciales donde se requiere suministrar combustibles gaseosos o gases de proceso a una presión constante y segura. Estos reguladores garantizan que el gas a alta presión proveniente de fuentes como cilindros, tuberías o tanques de almacenamiento se reduzca a un nivel utilizable para equipos como quemadores, calentadores o instrumentos analíticos. Sin una regulación adecuada, las fluctuaciones de presión podrían provocar ineficiencias, daños en los equipos o incluso situaciones peligrosas como fugas o explosiones.

El concepto de regulación de presión se remonta a los inicios de los sistemas de distribución de gas, pero los reguladores modernos incorporan materiales y diseños avanzados para garantizar precisión y fiabilidad. Este artículo profundiza en el funcionamiento técnico de un regulador de presión de gas típico, explorando sus componentes, principios operativos, tipos y consideraciones prácticas. Al comprender el funcionamiento de estos dispositivos, ingenieros, técnicos y usuarios podrán comprender mejor su papel en el mantenimiento de la integridad del sistema.

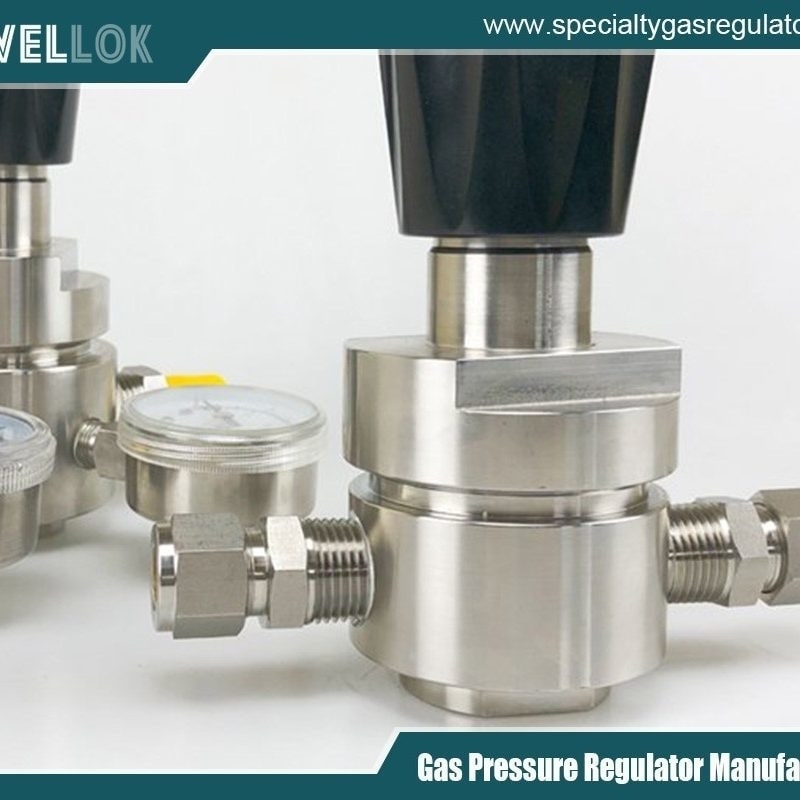

Fabricante de reguladores de gas de ultra alta pureza
Principios básicos de la regulación de la presión

En esencia, un regulador de presión de gas funciona según el principio de equilibrio de fuerzas. El gas entra al regulador con una presión de entrada alta y sale con una presión de salida controlada. El regulador se ajusta automáticamente para mantener la presión de salida deseada a pesar de las variaciones en la presión de entrada o la demanda de caudal.

La ley física clave es la Ley de Boyle, que establece que la presión de un gas es inversamente proporcional a su volumen a temperatura constante. Sin embargo, los reguladores se basan principalmente en el equilibrio mecánico, no en los cambios termodinámicos. Dentro del regulador, un elemento sensor detecta la presión de salida y modula una válvula para controlar el flujo de gas.

Considere un escenario sencillo: si la presión aguas abajo disminuye debido al aumento de la demanda, el regulador se abre más para permitir el paso de más gas, restableciendo así la presión. Por el contrario, si la presión aumenta, se cierra para restringir el flujo. Este mecanismo de retroalimentación garantiza la estabilidad, a menudo con una tolerancia de un pequeño porcentaje.



Componentes clave de un regulador de presión de gas

Un regulador de presión de gas estándar consta de varias partes interconectadas, cada una de las cuales desempeña un papel crucial en su funcionamiento. Analicemos cada una de ellas:

1. Puerto de entrada: Aquí es donde el gas a alta presión ingresa al regulador. Generalmente cuenta con una conexión roscada o bridada compatible con la fuente de gas.

2. Conjunto de válvula: Compuesto por un asiento de válvula y un obturador, controla el flujo de gas. La válvula se abre o se cierra según las fuerzas internas del regulador.

3. Diafragma: Membrana flexible que detecta la presión de salida. Fabricada con materiales como caucho, neopreno o metal, separa la cámara de gas del mecanismo de resorte, evitando la contaminación.

4. Resorte: Un resorte helicoidal ajustable que proporciona la fuerza opuesta al diafragma. Al comprimirlo o extenderlo, los usuarios pueden ajustar la presión de salida deseada.

5. Mecanismo de ajuste: a menudo un tornillo o perilla conectado al resorte, lo que permite un ajuste preciso de la presión de salida.

6. Puerto de salida: El punto de salida del gas regulado, conectado al sistema aguas abajo.

7. Puerto de ventilación o alivio: en algunos diseños, esto permite que escape el exceso de presión, lo que mejora la seguridad.

Las características adicionales pueden incluir filtros para eliminar contaminantes, manómetros para controlar la presión y tapas para alojar los componentes de ajuste. Los materiales se seleccionan según el tipo de gas (latón para gases no corrosivos, acero inoxidable para gases agresivos) para garantizar la durabilidad y la compatibilidad.



Mecanismo de trabajo

El funcionamiento de un regulador de presión de gas se puede explicar mediante un proceso paso a paso, centrándonos en un regulador de una sola etapa de accionamiento directo, el tipo más común.

Cuando el gas entra por el puerto de entrada a alta presión (p. ej., 1000 psi), fluye hacia el conjunto de la válvula. Inicialmente, la válvula se cierra debido a la fuerza del resorte que empuja el diafragma hacia abajo, asentando el asiento contra el orificio de la válvula.

A medida que aumenta la demanda aguas abajo, la presión de salida comienza a aumentar. Esta presión actúa sobre la parte inferior del diafragma, creando una fuerza ascendente. Cuando esta fuerza se iguala a la fuerza descendente del resorte, se alcanza el equilibrio y la válvula mantiene una apertura constante.

Si la presión aguas abajo disminuye (por ejemplo, debido a un mayor caudal), la fuerza del diafragma se reduce, lo que permite que el resorte lo empuje aún más hacia abajo. Este movimiento abre la válvula más, aumentando el flujo de gas hasta que se restablece la presión.

Por el contrario, si la presión de salida excede el punto de ajuste, el diafragma se abulta hacia arriba, comprimiendo el resorte y cerrando la válvula, reduciendo el flujo.

Este equilibrio dinámico ocurre continuamente, respondiendo a cambios en milisegundos. La característica de caída de presión del regulador (ligera caída de presión al aumentar el caudal) es una métrica clave de rendimiento, minimizada en diseños de alta calidad.

Para mayor precisión, los reguladores operados por piloto utilizan una pequeña válvula piloto para amplificar las señales de control, ideal para aplicaciones de alto flujo.



Tipos de reguladores de presión de gas

Los reguladores se clasifican según el diseño, las etapas y la aplicación:

1. Reguladores de una sola etapa : Reducen la presión en un solo paso. Adecuados para presiones de entrada estables, como las de laboratorio. Presentan una mayor caída de presión, pero son más sencillos y económicos.

2. Reguladores de dos etapas: Constan de dos reguladores en serie. La primera etapa reduce la presión a una presión intermedia y la segunda a la presión final. Esto minimiza la caída de presión y admite presiones de entrada variables, comunes en sistemas de soldadura u oxígeno medicinal.

3. Operación directa vs. Operación piloto: Los tipos directos utilizan el diafragma vinculado directamente a la válvula; los tipos piloto emplean un circuito de control secundario para lograr una mejor precisión en sistemas grandes.

4. Reguladores de contrapresión: mantienen la presión aguas arriba ventilando el exceso de gas y se utilizan en aplicaciones de alivio.

5. Tipos especializados: reguladores de vacío para entornos de baja presión o con carga tipo domo que utilizan presión de gas en lugar de resortes para control remoto.

La selección depende de factores como el tipo de gas (por ejemplo, propano, gas natural o corrosivos como el cloro), el caudal, el rango de presión y las condiciones ambientales.



Aplicaciones e Industrias

Los reguladores de presión de gas se utilizan en diversos sectores:

– Industrial: En la industria manufacturera, controlan el combustible para hornos o los gases de proceso en plantas químicas.

– Residencial y comercial: Para suministro de gas natural a electrodomésticos como estufas y calentadores, garantizando un suministro seguro a 0.5-2 psi.

– Médico: Regulación de oxígeno o gases anestésicos en hospitales, donde la precisión es fundamental.

– Aeroespacial y Automoción: Manejo de propelentes o aire comprimido en pruebas.

– Laboratorio: Suministro de gases inertes para cromatografía o espectroscopia.

En cada caso, los reguladores mejoran la eficiencia, la seguridad y la longevidad del equipo.



Consideraciones de seguridad y mantenimiento

Un mantenimiento adecuado es vital para un funcionamiento confiable. Las inspecciones regulares incluyen la comprobación de fugas con agua jabonosa, la integridad del diafragma y la limpieza de los filtros. Los resortes pueden debilitarse con el tiempo, lo que requiere una recalibración.

Las características de seguridad, como las válvulas de cierre por sobrepresión, previenen fallos aguas abajo. Los usuarios deben adaptar los reguladores a la compatibilidad del gas para evitar la corrosión o las reacciones.

Los problemas más comunes incluyen la congelación en ambientes húmedos (efecto Joule-Thomson), que se resuelve con calentadores, o la contaminación que provoca el atascamiento de las válvulas.

Adherirse a normas como las de ASME o ISO garantiza el cumplimiento.




Fabricante de reguladores de gas de ultra alta pureza
Conclusión

Los reguladores de presión de gas son ingeniosos dispositivos mecánicos que ejemplifican la ingeniería de precisión en el control de fluidos. Al equilibrar las fuerzas mediante diafragmas, resortes y válvulas, proporcionan una presión constante, protegiendo a los sistemas y a los usuarios. Ya sea en la cocina de una casa o en un laboratorio de alta tecnología, su función es indispensable.

Los avances continúan, con reguladores inteligentes que incorporan sensores para monitoreo en tiempo real e integración con IoT. Comprender su funcionamiento facilita un mejor diseño, selección y mantenimiento, contribuyendo a una gestión de gas más segura y eficiente.
