Válvulas de control de gas de alta presión para uso industrial

Válvulas de control de gas de alta presión para uso industrial

En el ámbito de la ingeniería industrial, las válvulas de control de gas de alta presión desempeñan un papel fundamental en la gestión del flujo, la presión y la dirección de los gases en condiciones extremas. Estas válvulas especializadas están diseñadas para soportar presiones superiores a 1000 psi, llegando a menudo a 10 000 psi o más, lo que las hace indispensables en sectores como el del petróleo y el gas, el procesamiento químico, la industria aeroespacial y la generación de energía. A diferencia de las válvulas estándar, las variantes de alta presión deben soportar fuerzas intensas a la vez que garantizan un control preciso para evitar fugas, explosiones o fallos del sistema. Este artículo profundiza en los aspectos técnicos de estas válvulas, explorando su diseño, tipos, materiales, aplicaciones y consideraciones de mantenimiento.

La evolución de las válvulas de control de gas de alta presión ha sido impulsada por la necesidad de mejorar la seguridad y la eficiencia en las operaciones industriales. Los diseños iniciales eran rudimentarios y dependían de la operación manual, pero las versiones modernas incorporan automatización avanzada, sensores y ciencia de materiales para cumplir con estrictas normas regulatorias como las de ASME y API. Comprender estas válvulas requiere conocimientos de dinámica de fluidos, termodinámica y principios de ingeniería mecánica, ya que operan en entornos donde incluso pequeñas averías pueden tener consecuencias catastróficas.

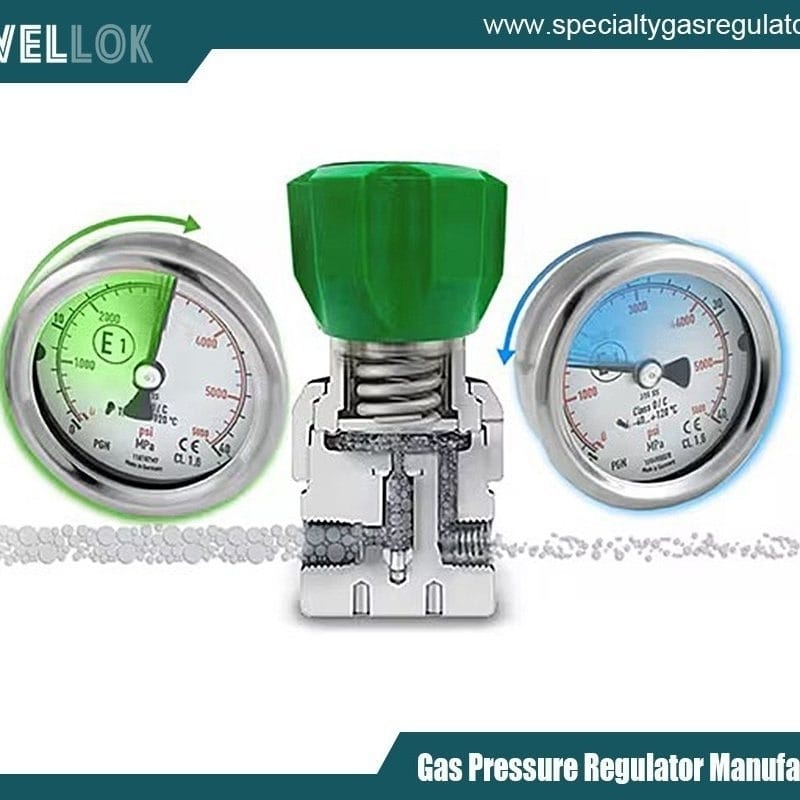

válvulas de control de gas de alta presión para uso industrial
Tipos de válvulas de control de gas de alta presión

Las válvulas de control de gas de alta presión vienen en diversas configuraciones, cada una adaptada a necesidades operativas específicas. Los tipos más comunes incluyen válvulas de globo, válvulas de bola, válvulas de aguja y válvulas de alivio de presión.

Las válvulas de globo son preferidas por su capacidad de estrangulamiento, que permite una regulación precisa del caudal. En entornos de alta presión, cuentan con un cuerpo esférico con un deflector interno que dirige el flujo de gas a través de un mecanismo de asiento y tapón. Este diseño minimiza la turbulencia y proporciona excelentes características de cierre, ideal para aplicaciones que requieren un control preciso, como en sistemas de cromatografía de gases.

Las válvulas de bola, por otro lado, ofrecen una operación de apertura y cierre rápida con bajos requisitos de par. Construidas con un disco esférico que gira para alinearse con la trayectoria del flujo, son altamente confiables a altas presiones gracias a su diseño de paso completo, que reduce la caída de presión. Variantes como las válvulas de bola con montaje en muñón sujetan la bola tanto por arriba como por abajo, mejorando la estabilidad a presiones superiores a 5000 psi.

Las válvulas de aguja proporcionan un control ultrapreciso, a menudo utilizado en líneas de instrumentación. Su émbolo largo y cónico permite un ajuste gradual del caudal, lo que las hace ideales para calibrar manómetros o controlar pequeños volúmenes de gas en entornos de laboratorio adaptados para uso industrial.

Las válvulas de alivio de presión cumplen una función de seguridad: liberan automáticamente el exceso de presión para evitar la sobrepresurización. Estas válvulas son accionadas por resorte o por piloto; estas últimas ofrecen valores de ajuste más precisos para gases de alta presión, como el hidrógeno o el gas natural.

La selección de cada tipo depende de factores como el caudal, la clasificación de presión y la compatibilidad del gas, lo que garantiza un rendimiento óptimo en diversos contextos industriales.



Criterios de diseño

El diseño de las válvulas de control de gas de alta presión se rige por principios que buscan maximizar la durabilidad, la estanqueidad y la eficiencia operativa. Entre los aspectos clave se incluyen la contención de la presión, las características del flujo y los métodos de accionamiento.

La contención de la presión se logra mediante diseños de cuerpo robustos, a menudo mediante análisis de elementos finitos (FEA) para simular la distribución de tensiones. Las válvulas se clasifican según su presión máxima de trabajo admisible (PTMA), calculada con base en el límite elástico del material y los factores de seguridad. Por ejemplo, una válvula diseñada para 6000 psi podría incorporar piezas forjadas de paredes gruesas para distribuir la tensión circunferencial uniformemente.

Las características del flujo se analizan mediante el coeficiente Cv, que cuantifica la capacidad de la válvula para pasar el fluido. En gases a alta presión, se aplican ecuaciones de flujo compresible, como la ley de los gases ideales (PV = nRT), para predecir el comportamiento, considerando la velocidad sónica y los fenómenos de estrangulamiento, donde el flujo se vuelve independiente de la presión aguas abajo.

El accionamiento puede ser manual, neumático, hidráulico o eléctrico. Los actuadores neumáticos son comunes en áreas peligrosas debido a su seguridad intrínseca, mientras que los eléctricos se integran con sistemas SCADA para control remoto. Los diseños avanzados incorporan funciones inteligentes como posicionadores y sensores de retroalimentación para mantener una precisión dentro del 0.5 % del valor de consigna.

El sellado es fundamental, con opciones como juntas tóricas, asientos metal-metal o empaquetaduras de grafito. En aplicaciones criogénicas, donde se manipulan gases como el GNL, los sellos deben mantener su flexibilidad a bajas temperaturas para evitar su fragilidad.



Materiales usados

La selección del material es fundamental para las válvulas de control de gas de alta presión, ya que equilibra la resistencia, la resistencia a la corrosión y el costo. Los materiales comunes incluyen acero inoxidable, aceros aleados y metales exóticos.

Los grados de acero inoxidable como el 316L se utilizan ampliamente por su excelente resistencia a la corrosión en ambientes ácidos o salinos, con límites elásticos de alrededor de 30 000 psi. Para presiones más altas, los aceros endurecidos por precipitación, como el 17-4 PH, ofrecen resistencias a la tracción de hasta 200 000 psi.

En gases corrosivos como el cloro o el sulfuro de hidrógeno, se prefieren las aleaciones de Hastelloy o Inconel, que ofrecen una resistencia superior a la corrosión por picaduras y la corrosión bajo tensión. Estas superaleaciones a base de níquel mantienen su integridad a temperaturas de -200 °C a 1000 °C.

Para los sellos, se eligen elastómeros como Viton o PTFE por su compatibilidad química, mientras que los sellos metálicos garantizan cero fugas en sistemas de ultra alta presión.

Están surgiendo avances en materiales compuestos, como polímeros reforzados con fibra de carbono, para aplicaciones livianas en la industria aeroespacial, reduciendo el peso de la válvula sin comprometer la resistencia.



Aplicaciones en la Industria

Las válvulas de control de gas de alta presión se utilizan ampliamente en diversas industrias. En la industria del petróleo y el gas, regulan el flujo en cabezales de pozo, oleoductos y refinerías, y manejan gas natural a presiones de hasta 15 000 psi durante la fracturación hidráulica.

El procesamiento químico depende de ellas para el control del reactor, donde la inyección precisa de gas mantiene las velocidades de reacción. Por ejemplo, en la síntesis de amoníaco, las válvulas gestionan las alimentaciones de hidrógeno y nitrógeno a menos de 3000 psi.

Las aplicaciones aeroespaciales incluyen sistemas de combustible para cohetes, donde las válvulas controlan gases propulsores como el oxígeno a presiones criogénicas. La generación de energía las utiliza en turbinas de gas para la modulación del combustible, mejorando la eficiencia y reduciendo las emisiones.

En el sector farmacéutico, las válvulas de control de gas estéril garantizan la pureza en procesos como la fermentación, cumpliendo con los estándares de la FDA.

Estas aplicaciones subrayan la versatilidad de las válvulas, adaptándose a condiciones adversas y apoyando al mismo tiempo la productividad industrial.



Mantenimiento y seguridad

Un mantenimiento adecuado es esencial para prolongar la vida útil de las válvulas y garantizar su seguridad. Las inspecciones periódicas incluyen la comprobación de fugas mediante detectores ultrasónicos o detectores de helio, así como la verificación del par de apriete en las conexiones atornilladas.

La lubricación de las piezas móviles previene el agarrotamiento, mientras que el pulido de los asientos restaura las superficies de sellado. El mantenimiento predictivo emplea análisis de vibraciones y termografía para detectar anomalías antes de que se produzcan fallos.

Los protocolos de seguridad exigen pruebas de presión según API 598, incluyendo pruebas hidrostáticas y neumáticas a 1.5 veces la presión máxima de trabajo máxima (MAWP). Los enclavamientos y los diseños a prueba de fallos, como los actuadores con retorno por resorte, previenen la activación accidental.

El cumplimiento de normas como ISO 9001 y ATEX para atmósferas explosivas mitiga los riesgos, enfatizando el elemento humano en la capacitación de los operadores.




válvulas de control de gas de alta presión para uso industrial
Tendencias futuras

De cara al futuro, las válvulas de control de gas de alta presión evolucionan con integraciones de la Industria 4.0. Las válvulas con IoT proporcionan análisis de datos en tiempo real para el mantenimiento predictivo, mientras que la fabricación aditiva permite geometrías personalizadas para optimizar el flujo.

Los materiales y diseños sostenibles buscan reducir el impacto ambiental, impulsando iniciativas de hidrógeno verde. Los sistemas de control basados ​​en IA prometen respuestas adaptativas a condiciones variables, mejorando la eficiencia.



Conclusión

Las válvulas de control de gas de alta presión son las protagonistas discretas de la infraestructura industrial, ya que permiten una gestión de gas segura y eficiente en condiciones exigentes. A medida que la tecnología avanza, su papel no hará más que crecer, impulsando la innovación en todos los sectores. Comprender sus complejidades permite a los ingenieros aprovechar al máximo su potencial, garantizando la fiabilidad en un panorama industrial en constante evolución.
