¿Cómo funciona un regulador de presión de gas de acero inoxidable?

¿Cómo funciona un regulador de presión de gas de acero inoxidable?

Los reguladores de presión de gas son componentes indispensables en los sistemas de control de fluidos, ya que garantizan un suministro seguro, estable y preciso de gases desde fuentes de alta presión hasta los puntos de aplicación. Entre los diversos materiales utilizados en su fabricación, el acero inoxidable destaca por su excepcional durabilidad, resistencia a la corrosión y fiabilidad en entornos exigentes. Este artículo técnico de 1800 palabras profundiza en los principios de funcionamiento, la mecánica interna y las ventajas de los reguladores de presión de gas de acero inoxidable . Explora sus componentes funcionales, el mecanismo de equilibrio de fuerzas que rige la reducción de presión y las aplicaciones específicas donde su robusta construcción es esencial. El artículo también ofrece orientación sobre los criterios de selección y las mejores prácticas de mantenimiento.

El papel fundamental de la regulación de la presión

En entornos industriales, de laboratorio y residenciales, los gases suelen almacenarse y transportarse en cilindros, tuberías o tanques a presiones significativamente superiores a las que la mayoría de los equipos de uso final pueden tolerar con seguridad. Por ejemplo, un cilindro de argón industrial estándar puede almacenar gas a 2000-3000 psi (138-207 bar), mientras que un soplete de soldadura requiere una presión de trabajo de tan solo 5-50 psi (0.3-3.4 bar). Una conexión directa sería catastrófica, pudiendo provocar fallos en el equipo, una liberación incontrolada de gas o un incendio.

El regulador de presión de gas actúa como interfaz esencial entre la fuente de alta presión y la aplicación de baja presión. Sus funciones principales son:

Reducción de presión: Para reducir la presión de entrada (de la fuente) a una presión de salida más baja, segura, utilizable y constante.
Mantenimiento de presión: Para mantener esta presión de salida de manera constante, a pesar de las fluctuaciones en la presión de entrada o variaciones en la demanda de flujo aguas abajo.
Si bien los reguladores pueden construirse de latón, aluminio o plástico, los reguladores de acero inoxidable se emplean donde el rendimiento superior no es negociable: en entornos corrosivos, con gases ultrapuros o agresivos, en aplicaciones de alta pureza o bajo condiciones extremas de presión y temperatura.

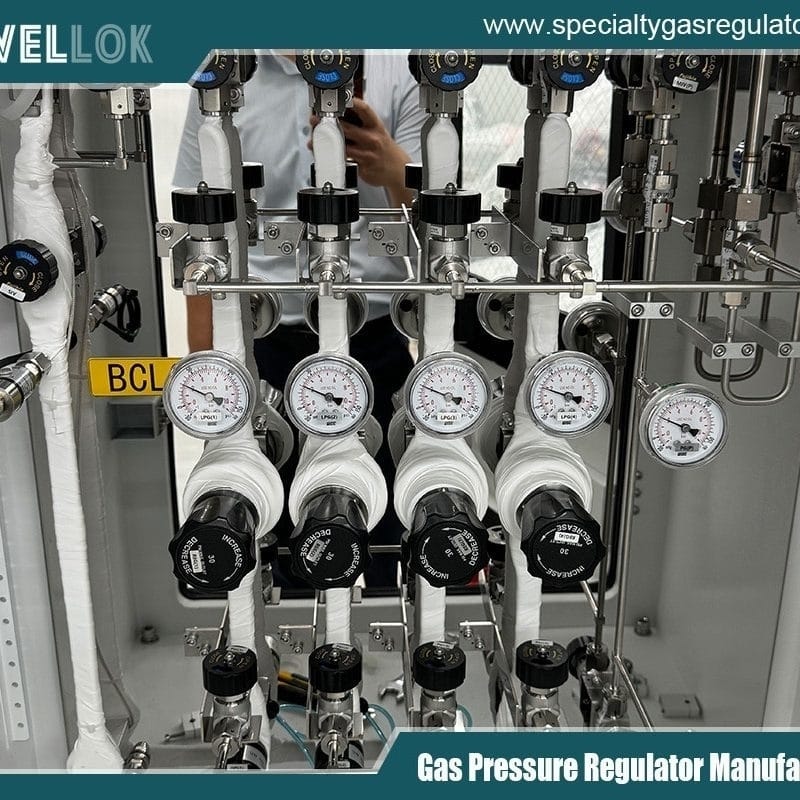

fabricantes de gabinetes de gas especiales


Principio fundamental de funcionamiento: el sistema de equilibrio de fuerzas

En esencia, un regulador de presión de gas de acero inoxidable es una válvula de control automática que funciona según el principio de equilibrio de fuerzas. Utiliza la presión de salida como señal de retroalimentación para modular el flujo de gas, logrando así una condición de estado estacionario y autocorrectiva.

Los componentes fundamentales que intervienen en este proceso son (ver Fig. 1):

Elemento de detección: Normalmente un diafragma flexible (en la mayoría de los reguladores comunes) o un pistón.
Elemento de carga: Una fuerza que establece la presión de salida deseada. Puede ser un resorte (regulador accionado por resorte) o una presión de gas suministrada a un piloto (regulador accionado por piloto).
Elemento restrictivo: El asiento y el orificio de la válvula, que controlan el área de flujo desde la entrada de alta presión hasta la salida de baja presión.
Enlace de control: El vástago que conecta el diafragma a la válvula.


El ciclo de operación:

En reposo (sin flujo): El resorte de carga empuja el diafragma hacia abajo, lo que, a través del vástago, fuerza la apertura del asiento de la válvula contra el resorte del asiento. El gas comienza a fluir desde la entrada de alta presión hacia la cámara de baja presión.
Aumento de presión y equilibrio: A medida que el gas llena la cámara de baja presión (el lado de salida y el espacio bajo el diafragma), la presión aumenta. Esta presión de salida actúa sobre la parte inferior del diafragma, generando una fuerza ascendente. Cuando esta fuerza ascendente iguala la fuerza descendente del resorte de carga, el diafragma se estabiliza y el asiento de la válvula se asienta en una posición que permite el flujo suficiente para mantener la presión de equilibrio.
Respuesta a la demanda (aumento del flujo): Al abrir una válvula aguas abajo, el flujo aumenta, lo que provoca una caída momentánea de la presión de salida. La fuerza del resorte supera la fuerza reducida del diafragma, lo que abre aún más el diafragma y el asiento de la válvula. Esto permite un mayor flujo de gas y restablece la presión de salida a su valor de ajuste.
Respuesta a la disminución de la demanda (corte de flujo): Al cerrarse la válvula aguas abajo, el flujo se detiene, provocando un aumento momentáneo de la presión de salida. Este aumento de presión empuja el diafragma hacia arriba, comprimiendo el resorte y permitiendo que el resorte del asiento de la válvula cierre el asiento con mayor fuerza, deteniendo así la entrada de flujo. El equilibrio se restablece a la presión de ajuste sin flujo.


Desglose detallado de componentes y significado del material

La elección del acero inoxidable (grados comunes: 316L para una resistencia superior a la corrosión, 304 para uso general) para cada componente trae consigo ventajas distintivas.

Cuerpo y capó:
Funciones: El cuerpo alberga todos los componentes internos y contiene la presión del gas. Cuenta con puertos de entrada, salida y, en ocasiones, manómetros. El capó encierra el conjunto de resorte y diafragma.
Ventajas del acero inoxidable: Proporciona una resistencia excepcional para aplicaciones de alta presión (p. ej., reguladores de cilindros). Es altamente resistente a la corrosión causada por la humedad atmosférica, la exposición a sustancias químicas y los gases de proceso agresivos (como el cloro, el amoníaco o los entornos marinos). Previene la contaminación con gases de alta pureza y se esteriliza fácilmente para usos en alimentos, bebidas y productos farmacéuticos.
Diafragma:
Funciones: El elemento sensor crítico que se flexiona en respuesta a los cambios de presión. En los reguladores de acero inoxidable, el diafragma suele ser de elastómero (como PTFE o FKM), pero a veces es un diafragma delgado y corrugado de acero inoxidable para aplicaciones extremas.
Ventajas del diafragma de acero inoxidable: Se utilizan en reguladores especiales para medios de ultraalta pureza o altamente agresivos donde los elastómeros podrían degradarse, permear o filtrar contaminantes. Ofrecen una larga vida útil, pero son menos sensibles que los diafragmas elastoméricos.
Asiento y asiento de válvula:
Funciones: Este es el punto principal de sellado y control. El asiento (o punta del vástago de la válvula) se abre y se cierra contra el orificio del asiento para regular el flujo.
Ventajas del acero inoxidable: El asiento suele ser de elastómero (Viton, EPDM) para un cierre hermético, pero el obturador y el soporte del asiento son de acero inoxidable. Para servicios de alta presión o alta temperatura, la superficie de sellado puede ser de acero inoxidable endurecido o una combinación de ambos, como un obturador de acero inoxidable contra un asiento de PTFE. Esto garantiza un desgaste mínimo, la ausencia de desgaste por rozamiento y la resistencia a la erosión causada por partículas de gas a alta velocidad.
Primavera:
Funciones: El elemento de carga. Su fuerza de compresión, ajustada mediante un tornillo, determina la presión de salida establecida.
Ventajas del acero inoxidable: Se utilizan resortes de acero inoxidable (por ejemplo, 302/316) para evitar la corrosión que podría cambiar la constante del resorte con el tiempo, lo que garantiza la estabilidad de la calibración a largo plazo.
Filtros y pantallas:
Funciones: A menudo se integra aguas arriba del asiento de la válvula para protegerlo de la contaminación por partículas en la corriente de gas.
Ventajas del acero inoxidable: Los filtros de acero inoxidable sinterizado proporcionan una excelente filtración mecánica, son lavables y no se corroen ni arrojan partículas a la corriente de gas.




Características de rendimiento del regulador e impacto del acero inoxidable

Caída (o efecto de presión de suministro): En un regulador simple de una sola etapa, la presión de salida disminuirá ligeramente a medida que la presión de entrada disminuye (por ejemplo, al vaciarse un cilindro). Esto se debe a que la presión de entrada reducida ejerce menos fuerza sobre la válvula cerrada, alterando el equilibrio de fuerzas. Los reguladores de precisión de acero inoxidable, especialmente los de dos etapas, minimizan este efecto.
Creep (o Lock-up): El ligero sobreimpulso en la presión de salida que puede ocurrir a medida que la demanda de caudal se acerca a cero. El mecanizado de precisión posible con acero inoxidable permite un mejor diseño del asiento de la válvula, minimizando la fluencia y garantizando un cierre hermético.
Histéresis: La diferencia de presión de salida al alcanzar el punto de ajuste se produce a partir de una presión más alta o más baja, a menudo causada por la fricción en las piezas móviles. Las superficies lisas y la robusta construcción de los componentes de acero inoxidable reducen la fricción interna.
Capacidad de flujo: Determinado por el tamaño del orificio (valor Cv o Kv). Los reguladores de acero inoxidable están disponibles en una amplia gama de tamaños de orificio para manejar todo tipo de aplicaciones, desde bajos caudales analíticos hasta grandes volúmenes industriales.




Tipos de reguladores de acero inoxidable

Reguladores de una sola etapa: Reducción en un solo paso. Más simple y económico, pero con mayor caída de presión. Ideal para aplicaciones con presión de entrada estable o requisitos de consistencia de salida menos estrictos.
Reguladores de dos etapas: Incorporan dos mecanismos de regulación en serie. La primera etapa reduce la presión a una presión intermedia estable, y la segunda etapa proporciona una regulación final precisa. Eliminan prácticamente la caída de presión y proporcionan una presión de salida extremadamente estable, ideal para procesos críticos como la instrumentación analítica o la soldadura de precisión.
Reguladores operados por piloto: Se utilizan para requisitos de caudal muy elevados (p. ej., regulación de tuberías o estaciones). Utilizan la propia presión del gas de salida, amplificada por un regulador piloto, para cargar el diafragma principal. Su construcción en acero inoxidable es fundamental para los entornos hostiles de alto caudal donde se utilizan.
Reguladores con carga de domo: Utilice una presión de gas regulada (en lugar de un resorte) aplicada a la parte superior del diafragma para ajustar la presión de salida. Esto permite el control remoto o electrónico. Se prefiere el acero inoxidable para la cavidad del domo a fin de garantizar la limpieza y la resistencia a la corrosión.


Áreas de aplicación clave

Los reguladores de acero inoxidable no son artículos de uso general; están especificados para condiciones exigentes:

Gases corrosivos y reactivos: HCl, Cl₂, H₂S, NH₃, SO₂ en el procesamiento químico.
Aplicaciones de alta pureza: Fabricación de semiconductores (con cuerpos 316L electropulidos), fabricación farmacéutica y equipos de laboratorio analíticos (GC, MS) donde incluso la contaminación más mínima de los materiales reguladores es inaceptable.
Marina y Offshore: Atmósferas con alta humedad y cargadas de sal que corroen rápidamente el latón o el acero al carbono.
Servicios de alta presión: Estaciones de abastecimiento de hidrógeno (H₂ a 700 bar), análisis de cilindros de gas y sistemas de gas hidráulico.
Bebida alimenticia: Donde se requiere facilidad de limpieza y resistencia a agentes de limpieza (procesos CIP/SIP) para gases como CO₂, N₂ u O₂.
Entornos de alta temperatura: Cerca de motores, hornos o en procesos donde el calor ambiental sea significativo.




Pautas de selección y mantenimiento

Selección:

Compatibilidad de materiales: Asegúrese de que las piezas húmedas (cuerpo, asiento, diafragma) sean compatibles con el gas específico. 316L es el valor predeterminado para una amplia compatibilidad.
Clasificaciones de presión: La presión máxima de entrada (P1 máx.) y la presión de salida (P2 máx.) deben superar los requisitos del sistema.
Capacidad de flujo (Cv): Seleccione un regulador dimensionado para el caudal máximo requerido sin caída excesiva.
Precisión y estabilidad: Determinar si una unidad de una sola etapa es suficiente o si se necesita un regulador de dos etapas o operado por piloto.
Conexiones finales: Elija el tipo de rosca correcto (NPT, BSP) y el tamaño adecuado, o bien, racores de sellado frontal como VCJ® para una pureza ultra alta.
Mantenimiento:

inspección: Revise periódicamente si hay corrosión externa, fugas (usando una solución de detección de fugas) y la precisión del medidor.
Limpieza: Para sistemas de alta pureza, siga procedimientos estrictos de limpieza y pasivación.
Revisión: Periódicamente, personal cualificado debe desmontar el regulador, limpiar los filtros internos, inspeccionar y sustituir los diafragmas y sellos, y rectificar o sustituir los asientos si están desgastados. Se recomienda encarecidamente el uso de kits de reparación originales.
Práctica segura: Siempre despresurice completamente el regulador antes de intentar cualquier desmontaje o ajuste.

Reguladores de presión de gas de ultra alta pureza y alto caudal


Conclusión

El regulador de presión de gas de acero inoxidable es un ejemplo magistral de ingeniería mecánica de precisión, que aprovecha el sencillo pero elegante principio del equilibrio de fuerzas para realizar la tarea vital de un control de presión seguro y estable. Su funcionamiento —una interacción continua y automática entre la fuerza del resorte, la retroalimentación del diafragma y el posicionamiento de la válvula— se vuelve mucho más fiable y duradero gracias al uso de acero inoxidable. Esta elección de material lo transforma de un simple dispositivo auxiliar en un componente crítico capaz de funcionar en los entornos más exigentes y sensibles imaginables. Desde garantizar la pureza de la atmósfera de un microchip hasta regular de forma segura los gases corrosivos en una planta química, el regulador de acero inoxidable es un testimonio de la sinergia entre la ciencia de los materiales robusta y los principios físicos fundamentales. Comprender su funcionamiento interno es clave para su correcta selección, aplicación y mantenimiento, garantizando la seguridad, la eficiencia y la integridad del proceso.

Para obtener más información sobre cómo funciona un regulador de presión de gas de acero inoxidable, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/.
