Reguladores de presión de gas de ultra alta presión y alto caudal: avances y aplicaciones

Reguladores de presión de gas de ultra alta presión y alto caudal: avances y aplicaciones

En el ámbito del manejo de gases industriales, la precisión y la pureza son primordiales, especialmente en sectores como la fabricación de semiconductores, la industria farmacéutica y los laboratorios analíticos. Los reguladores de presión de gas de ultra alta pureza (UHP) y alto caudal constituyen un componente crítico en estos sistemas, ya que garantizan el suministro seguro y eficiente de gases a presiones controladas, manteniendo niveles excepcionales de pureza. Estos reguladores están diseñados para manejar caudales elevados sin comprometer la integridad del flujo de gas, lo que los hace indispensables para procesos que exigen tanto volumen como limpieza.

Los reguladores UHP están diseñados para minimizar la contaminación, alcanzando a menudo niveles de pureza donde las impurezas se miden en partes por billón (ppb) o incluso partes por billón (ppt). La designación de "alto caudal" se refiere a su capacidad para soportar un elevado caudal de gas, superando generalmente a los reguladores estándar al permitir caudales de varios cientos de litros estándar por minuto (SLPM) o más, según el modelo. Este artículo profundiza en los aspectos técnicos de los reguladores de presión de gas UHP de alto caudal, explorando su diseño, funcionalidad, aplicaciones y mejores prácticas de implementación.

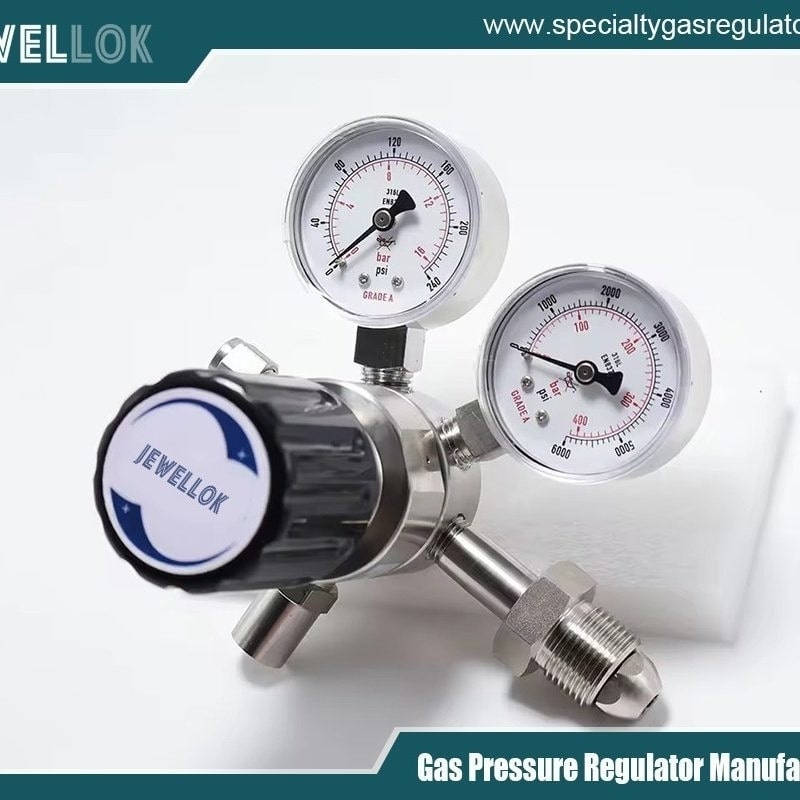

Reguladores de presión de gas UHP de alto flujo
Comprensión de los reguladores de presión de gas UHP

En esencia, los reguladores de presión de gas funcionan reduciendo la alta presión de entrada de una fuente de gas, como un cilindro o un tanque a granel, a una presión de salida más baja y estable, adecuada para los equipos posteriores. En aplicaciones de ultra alta presión (UHP), este proceso debe realizarse sin introducir contaminantes como partículas, humedad o desgasificación del propio regulador.

Los reguladores UHP de alto caudal se diferencian de los convencionales en su capacidad para gestionar mayores volúmenes de gas. Los reguladores tradicionales pueden ser suficientes para escenarios de bajo caudal, pero en entornos de alta demanda, pueden experimentar caídas o fluctuaciones de presión significativas, lo que resulta en un rendimiento inconsistente. Los modelos de alto caudal abordan este problema incorporando vías internas más amplias, diseños de válvulas optimizados y mecanismos avanzados de control de presión.

Existen dos tipos principales: reguladores de una etapa y de dos etapas. Los reguladores de una etapa reducen la presión en un solo paso, lo que los hace más simples y compactos, ideales para aplicaciones con mínimas variaciones de presión de entrada. Por otro lado, los reguladores de dos etapas proporcionan mayor estabilidad al reducir la presión en dos pasos secuenciales, lo cual resulta beneficioso en situaciones con presiones de suministro fluctuantes. Para necesidades de UHP de alto caudal, los diseños de una etapa suelen ser los preferidos por su eficiencia, aunque los modelos avanzados integran características que imitan la estabilidad de los de dos etapas.



Capacidades de alto flujo

La característica distintiva de los reguladores UHP de alto caudal es su capacidad para suministrar gas a caudales que permiten operaciones a gran escala. Por ejemplo, las capacidades de caudal pueden variar de 100 a más de 1000 SLPM, dependiendo del tipo de gas y la configuración de presión. Esto se logra mediante diversas innovaciones de ingeniería.

Una característica clave es el uso de puertos de mayor tamaño y trayectorias de flujo optimizadas para reducir la resistencia y la turbulencia. En los reguladores estándar, los orificios estrechos pueden crear cuellos de botella, pero las versiones de alto caudal emplean diafragmas o pistones sobredimensionados que permiten un mayor paso de gas. Además, algunos modelos incorporan mecanismos de domo o accionados por gas, donde la presión de salida se controla mediante una fuente de gas secundaria en lugar de un resorte, lo que permite ajustes precisos y minimiza la caída de presión, un fenómeno en el que la presión de salida disminuye a medida que aumenta el caudal.

Los diseños patentados de los reguladores modernos mejoran aún más el rendimiento al minimizar las fluctuaciones de la presión de salida debido a cambios en la presión de entrada o variaciones de caudal. Por ejemplo, las válvulas de asiento balanceadas ayudan a mantener una presión constante, incluso en condiciones de alto caudal. Estos avances garantizan que el regulador pueda soportar cargas dinámicas, como las de los sistemas de cromatografía de gases o corte por láser, sin comprometer la pureza.



Diseño y características

El diseño de los reguladores de presión de gas UHP de alto caudal prioriza los materiales y la construcción que previenen la contaminación. El acero inoxidable, en particular el de grado 316L, es el material preferido para las piezas en contacto con el fluido debido a su resistencia a la corrosión y sus bajas propiedades de desgasificación. A menudo se aplican procesos de electropulido o recocido al vacío para lograr superficies ultrasuaves, lo que reduce el riesgo de atrapamiento de partículas.

La tecnología de diafragma es fundamental para los reguladores UHP. Los diseños de diafragma ligado aíslan el elemento sensor del gas de proceso, evitando fugas y garantizando la pureza. En los modelos de alto caudal, estos diafragmas están reforzados para soportar presiones más altas, normalmente hasta 3000 psig de entrada y 500 psig de salida, aunque algunos pueden soportar hasta 7500 psig para aplicaciones especializadas.

Otras características incluyen mecanismos de autoalivio que ventilan el exceso de presión de forma segura y filtros integrados para capturar partículas. Los diseños sin resortes eliminan posibles fuentes de contaminación por fatiga o corrosión del metal. Para una pureza ultraalta, los reguladores pueden someterse a pruebas de fugas de helio a tasas tan bajas como 10^-9 atm-cc/s, lo que garantiza su hermeticidad.

Las opciones de control varían: los reguladores manuales utilizan perillas para el ajuste, mientras que las versiones con domo permiten el control remoto o automatizado mediante la presión piloto. Esta flexibilidad es crucial en sistemas integrados donde el caudal debe modularse en tiempo real.



Materiales y construccion

Seleccionar los materiales adecuados es vital para mantener la pureza del gas. El latón se utiliza a veces en aplicaciones menos críticas por su rentabilidad, pero para la UHP, predomina el acero inoxidable. Se pueden emplear aleaciones exóticas como el Hastelloy para gases corrosivos como el cloro o el cloruro de hidrógeno.

El proceso de construcción implica el montaje en sala limpia para evitar la contaminación atmosférica. Los componentes suelen pasivarse para formar una capa protectora de óxido, lo que mejora la resistencia a los ataques químicos. Los sellos y juntas tóricas están fabricados con elastómeros de alta pureza como PTFE o Kalrez, que ofrecen baja permeabilidad y mínima cantidad de extraíbles.

En diseños de alto caudal, se considera la gestión térmica para evitar los efectos de enfriamiento Joule-Thomson que podrían provocar condensación y contaminación. Los cuerpos aislados o las opciones calefactadas mitigan este efecto en flujos criogénicos o de alta velocidad.



Aplicaciones

Los reguladores de presión de gas de ultra alta pureza y alto caudal se utilizan en diversas industrias donde la pureza y el volumen son fundamentales. En la fabricación de semiconductores, regulan gases como el nitrógeno, el argón y el silano para el procesamiento de obleas, donde incluso las impurezas más mínimas pueden afectar negativamente el rendimiento. En la industria farmacéutica, se emplean para el recubrimiento con gas inerte en reactores, garantizando así la esterilidad del producto.

La instrumentación analítica, como la espectrometría de masas, se beneficia de su suministro de flujo estable. En el sector energético, respaldan las pruebas de pilas de combustible de hidrógeno y el procesamiento de gas natural. Los sistemas de distribución de gas a granel en hospitales dependen de estos reguladores para gases medicinales como el oxígeno, donde un alto flujo garantiza un suministro ininterrumpido a múltiples salidas.

Campos emergentes como la fabricación aditiva y la biotecnología también aprovechan estos dispositivos para mezclar y suministrar gases con precisión.



Selección y dimensionamiento

La elección del regulador adecuado implica evaluar factores como el tipo de gas, las presiones de entrada y salida, el caudal y los requisitos de pureza. La compatibilidad con el gas (ya sea inerte, corrosivo o tóxico) guía la selección del material. Las curvas de caudal proporcionadas por los fabricantes ayudan a predecir el rendimiento en condiciones específicas.

El dimensionamiento es fundamental: los reguladores de tamaño insuficiente provocan inestabilidad de la presión, mientras que los de tamaño excesivo pueden generar volúmenes muertos propensos a la contaminación. Los cálculos suelen utilizar el valor Cv (coeficiente de caudal), donde un Cv más alto indica una mejor capacidad de caudal alto. También deben considerarse factores ambientales, como la temperatura y la vibración.



Mantenimiento y seguridad

El mantenimiento regular garantiza la longevidad y la seguridad. Las inspecciones visuales para detectar fugas, las pruebas de presión y la limpieza en instalaciones certificadas son estándar. Las características de seguridad, como las válvulas de alivio de presión y los discos de ruptura, protegen contra la sobrepresurización.

Los operadores deben seguir las directrices de instalación, evitando las conexiones roscadas y optando por accesorios con sello facial para garantizar la integridad de la UHP. La capacitación sobre los procedimientos de manipulación y purga minimiza los riesgos.




Reguladores de presión de gas UHP de alto flujo
Conclusión

Los reguladores de presión de gas UHP de alto flujo combinan la precisión de la ingeniería con la ciencia de los materiales, permitiendo a las industrias superar los límites del rendimiento y la pureza. A medida que crece la demanda de mayor rendimiento y procesos más limpios, estos dispositivos seguirán evolucionando, incorporando sensores inteligentes para la monitorización en tiempo real e integración con IoT para el mantenimiento predictivo. Al comprender sus matices técnicos, los ingenieros pueden optimizar los sistemas para lograr eficiencia, fiabilidad y seguridad, impulsando la innovación en tecnologías que dependen del gas.
