¿Cómo funciona un regulador de contrapresión de gas?

¿Cómo funciona un regulador de contrapresión de gas?

En el complejo mundo de los sistemas de control de fluidos —que abarca industrias desde el petróleo y el gas y el procesamiento químico hasta la farmacéutica y la fabricación de semiconductores— mantener una presión precisa es fundamental. Si bien la mayoría de las personas están familiarizadas con los reguladores reductores de presión, que disminuyen una alta presión de entrada a una presión de salida más baja y estable, su contraparte menos conocida desempeña un papel igualmente crítico. Se trata del regulador de contrapresión (BPR), una válvula especializada diseñada para controlar la presión restringiendo el flujo. Su función principal no es regular la presión aguas abajo, sino mantener una presión establecida aguas arriba . En esencia, actúa como un centinela de "alivio de presión" o "mantenimiento de presión" al final de una línea o recipiente. Este artículo profundizará en los principios de funcionamiento, los componentes internos, las aplicaciones y los criterios de selección de los reguladores de contrapresión de gas , proporcionando una comprensión integral de esta pieza vital de la ingeniería.



El principio fundamental: control de presión aguas arriba

Para comprender el concepto de regulador de contrapresión, una analogía sencilla resulta útil. Imagine una presa en un río. La presa mantiene el nivel de agua (presión) deseado en el embalse situado aguas arriba , permitiendo que el exceso de agua se desborde o pase a través de las compuertas cuando el nivel sube demasiado. Un regulador de contrapresión funciona de manera similar. Se instala al final de una línea de proceso o en la salida de un recipiente. Su función es mantener la presión en dicha línea o recipiente en un punto de ajuste predeterminado. Lo logra permaneciendo cerrado hasta que la presión aguas arriba alcanza el punto de ajuste. Al llegar a ese umbral, la válvula comienza a abrirse, liberando el exceso de gas (o fluido) a un destino de menor presión (a menudo una antorcha, un respiradero o una línea de retorno), aliviando así la presión y protegiendo el sistema aguas arriba.

Esta es la distinción clave:

A Regulador reductor de presión:Admite una presión de entrada alta y variable y mantiene una presión más baja y constante. salida presión (aguas abajo).
A Regulador de contrapresión:Toma una presión de entrada variable (aguas arriba) y la mantiene en un punto de ajuste constante al ventilar el exceso de flujo a una presión inferior. outstream presión.

Fabricante de cajas de colector de válvulas VMB en China


Componentes internos y sus funciones

Un regulador de contrapresión con resorte típico consta de varios componentes clave que funcionan en conjunto:

Corporal： La estructura principal que contiene los pasajes de entrada, salida y flujo interno.
Entrada (Puerto aguas arriba): Por donde el gas del sistema protegido entra al regulador.
Salida (puerto de ventilación/aguas abajo): El puerto desde el que se descarga el gas para aliviar la presión. Esta salida suele ventilarse a un lugar seguro a menor presión (atmósfera, depurador, cabezal de antorcha).
Asiento: Un orificio fijo donde el elemento de sellado hace contacto para detener el flujo.
Elemento de sellado (popper, disco o tapón): El componente móvil que contacta con el asiento para cortar el flujo. Está conectado al mecanismo sensor.
Elemento sensor (diafragma o pistón): Este es el "cerebro" del regulador. Es un diafragma flexible o un pistón deslizante que detecta la presión aguas arriba. La parte superior del diafragma está expuesta a la fuerza de presión establecida (de un resorte, una cúpula de gas o una señal externa). lado inferior está expuesto a la presión del proceso aguas arriba a través de una línea de detección o un paso interno.
Resorte (elemento de carga): Proporciona la fuerza principal para oponerse a la presión ascendente. Ajustar la compresión del resorte modifica el punto de ajuste. En modelos más avanzados, este resorte se reemplaza por un sistema accionado por domo o piloto para mayor precisión y estabilidad.
Mecanismo de ajuste: Un tornillo o perilla que comprime o descomprime el resorte, permitiendo al usuario establecer la presión ascendente deseada.
Capó: El conjunto que alberga el resorte y el mecanismo de ajuste, sellando la parte superior de la cámara del diafragma.




Ciclo operativo paso a paso

El funcionamiento de un regulador de contrapresión de gas es un equilibrio dinámico de fuerzas. A continuación, se describe paso a paso su ciclo:

Estado cerrado (presión ascendente por debajo del punto de ajuste):
El gas del proceso entra por la entrada.
Esta presión ascendente se canaliza hacia la parte inferior del diafragma.
La fuerza creada por esta presión (Fpresión=Pcorriente arriba×ÁreadiafragmaPresión=Corriente de cría×Diafragma de área​) es menor que la fuerza opuesta ejercida por el resorte comprimido en la parte superior del diafragma.
La fuerza neta empuja el diafragma hacia abajo, manteniendo el elemento de sellado firmemente presionado contra el asiento.
No pasa flujo por el regulador. La presión ascendente se contiene y aumenta a medida que el proceso añade más gas.
Estado de apertura y regulación (la presión ascendente alcanza/supera el punto de ajuste):
A medida que el proceso ascendente continúa agregando gas, la presión aumenta.
Cuando la fuerza de presión ascendente actúa sobre el diafragma iguales la fuerza del resorte, el sistema está en equilibrio.
Un pequeño aumento adicional en la presión aguas arriba crea una fuerza neta ascendente sobre el diafragma.
Esto hace que el diafragma y el elemento de sellado adjunto se levanten del asiento, creando un orificio.
El gas comienza a fluir desde la entrada de alta presión, a través del orificio y sale por el puerto de ventilación hasta el destino de menor presión.
Esta acción de ventilación reduce la presión aguas arriba. Al descender ligeramente por debajo del punto de ajuste, la fuerza del resorte vuelve a predominar, empujando el diafragma hacia abajo para cerrar parcialmente el orificio.
El regulador encuentra un punto de equilibrio dinámico donde modula (acelera) la apertura justo lo suficiente para ventilar la cantidad exacta de gas necesaria para mantener la presión aguas arriba en el punto de ajuste. La válvula vibra al abrirse y cerrarse en un rango pequeño y preciso para mantener la presión constante.
Re-cierre (la presión aguas arriba cae por debajo del punto de ajuste):
Si el proceso ascendente deja de agregar gas o se abre una válvula descendente, la presión ascendente caerá.
La fuerza del resorte vuelve a ser dominante y fuerza al elemento de sellado a volver a su asiento.
El flujo se detiene y la presión ascendente se mantiene hasta que vuelve a subir al punto de ajuste.


Aplicaciones clave: ¿Dónde y por qué se utilizan?

Los reguladores de contrapresión son indispensables en situaciones donde controlar la presión en la fuente o dentro de un sistema contenido es fundamental:

Inertización y acolchado de gas: Mantener una presión positiva ligera y precisa de gas inerte (como N₂) en los tanques de almacenamiento para evitar la entrada de aire, la contaminación o la oxidación de productos químicos sensibles.
Control de presión del reactor y del recipiente: Protección de reactores químicos, autoclaves y separadores contra la sobrepresurización mediante la ventilación del exceso de gases o vapores de reacción.
Cromatografía y sistemas analíticos: En cromatografía de gases (GC), a menudo se instala un BPR después de la columna para mantener una presión constante en la entrada de la columna, lo que garantiza caudales de gas portador consistentes y tiempos de retención repetibles.
Plantas piloto y plataformas de investigación: Proporcionar contrapresión precisa en los sistemas para simular condiciones de pozos profundos, controlar la cinética de reacción o probar materiales bajo una presión específica.
Columnas de destilación y recuperación de disolventes: Control de la presión en la parte superior de una columna de destilación, que influye directamente en los puntos de ebullición y la eficiencia de separación de los componentes.
Sistemas de ventilación y chimeneas ambientales: Mantener una presión constante en un cabezal de recolección desde múltiples ventilaciones del proceso antes de enviar gases a un depurador o antorcha.
Asociación de controladores de flujo: Se utiliza frecuentemente en conjunto con un controlador de flujo másico (MFC). El MFC controla el caudal, mientras que un BPR instalado aguas abajo mantiene una presión constante aguas arriba para el MFC, lo que mejora su precisión y tiempo de respuesta, especialmente cuando la presión aguas abajo fluctúa.




Consideraciones de selección y dimensionamiento

Elegir el regulador de contrapresión correcto es crucial para el rendimiento y la seguridad. Los factores clave incluyen:

Material de construcción: Debe ser compatible con el medio gaseoso para evitar la corrosión (por ejemplo, acero inoxidable para uso general, Hastelloy para gases altamente corrosivos, latón para aire no corrosivo).
Clasificaciones de presión: Debe ajustarse a la presión máxima de entrada (MAWP) y al rango del punto de ajuste. También debe considerarse la presión de salida (lado de ventilación).
Capacidad de flujo (Cv): El regulador debe dimensionarse para permitir el caudal de ventilación máximo requerido en las condiciones de presión dadas sin una caída de presión excesiva ni inestabilidad. Una válvula de tamaño insuficiente no liberará suficiente caudal; una válvula de tamaño excesivo operará cerca de su punto de cierre, lo que provocará un control deficiente y posibles vibraciones.
Rango de temperatura: Las juntas (elastómeros como Viton, EPDM o Kalrez) y los componentes metálicos deben soportar temperaturas ambientales y del proceso.
Precisión y estabilidad: Definidos por parámetros como el bloqueo (la caída de presión necesaria para cerrar completamente) y la sensibilidad (el cambio de presión necesario para iniciar la apertura), los reguladores accionados por piloto o de domo ofrecen una precisión superior (<±1 %) en comparación con los modelos simples con resorte (±5-10 %).
Tecnología de sellado: Asiento blando (elastómero) para un cierre hermético o asiento metálico para altas temperaturas o gases abrasivos.
Conexiones: Conexiones NPT, Swagelok, VCJ o bridas adecuadas para el sistema de tuberías.




Diseños avanzados: reguladores operados por piloto y con domo

Para aplicaciones que requieren mayor precisión, estabilidad y capacidad, los diseños simples con resorte presentan limitaciones (la constante del resorte puede causar caída). Los diseños avanzados desacoplan la fuerza de carga de la válvula principal:

BPR operado por piloto: Utiliza la propia presión del proceso para generar una fuerza de control. Un pequeño regulador "piloto" detecta la presión aguas arriba y la controla en una cúpula sobre un pistón grande (la válvula principal). Esto proporciona una fuerza potente y precisa para abrir/cerrar la válvula principal con mínima caída de presión.
BPR con carga en forma de domo: Concepto similar, pero la cúpula se carga con gas proveniente de una presión de suministro externa regulada. Esta presión externa actúa sobre el pistón o diafragma, proporcionando la fuerza de consigna. Al modificar la presión de suministro externa, se ajusta la consigna de forma remota y precisa.




Comparación con válvulas de alivio y reguladores reductores

Es importante diferenciar un BPR de dispositivos similares:

Vs. Válvula de alivio de presión (PRV)/Válvula de seguridad: Una PRV es una dispositivo de seguridad que se abre completamente a una sobrepresión establecida para evitar una falla catastrófica. Funciona en modo de "acción de apertura" y no estrangula ni controla la presión durante el funcionamiento normal. Un BPR es un dispositivo de control de procesos que modula continuamente para mantener una presión ascendente precisa.
Vs. Regulador reductor de presión: Como se ha establecido, la diferencia fundamental es el objetivo del control: presión aguas abajo vs. presión aguas arriba.

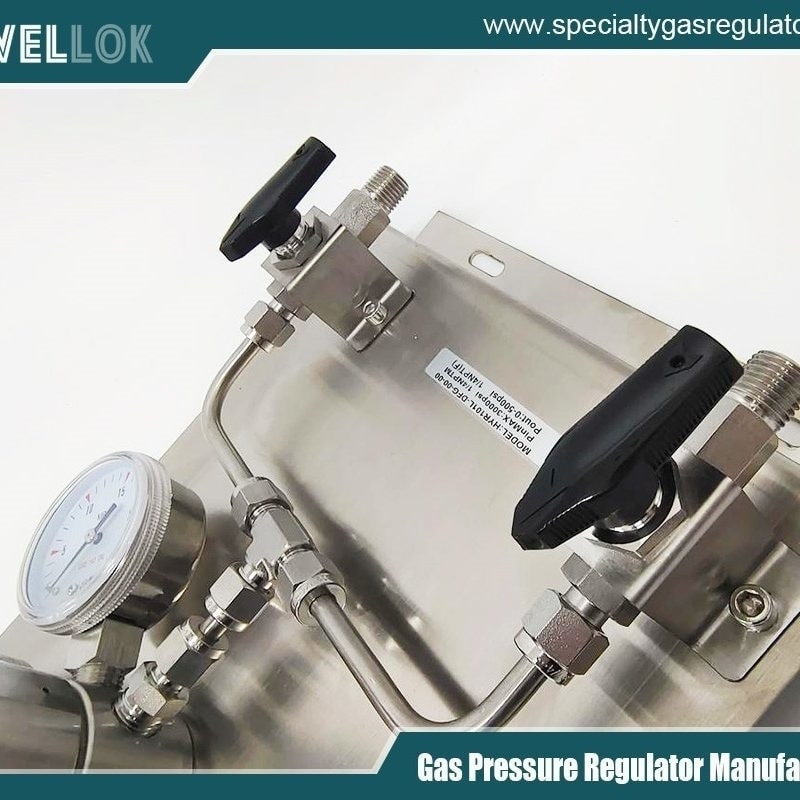

Fabricante de reguladores de gas de ultra alta pureza


Conclusión

El regulador de contrapresión de gas es una obra maestra del control mecánico por retroalimentación, que resuelve elegantemente el problema de mantener una presión estable en un recipiente o tubería mediante el control de la salida. A través de la interacción equilibrada de un diafragma sensor, un resorte de carga y un elemento de sellado, regula dinámicamente el flujo para liberar el exceso de presión, actuando como un mecanismo de liberación de presión automático y de ajuste preciso. Su función es fundamental en innumerables procesos donde la presión es una variable crítica para la seguridad, la eficiencia y la calidad del producto. Desde garantizar la pureza de los productos químicos almacenados hasta permitir el análisis preciso de un cromatógrafo de gases, el regulador de contrapresión actúa como un héroe anónimo de la automatización de procesos. Comprender sus principios, componentes y aplicaciones es esencial para los ingenieros y técnicos que diseñan, operan y mantienen sistemas de fluidos seguros y eficientes.
