Sistema de gas integrado en el mercado de semiconductores: una visión general técnica

Sistema de gas integrado en el mercado de semiconductores: una visión general técnica

La industria de los semiconductores es un pilar fundamental de la tecnología moderna, presente en dispositivos que van desde teléfonos inteligentes hasta sistemas de inteligencia artificial. En el corazón de la fabricación de semiconductores reside el control y suministro precisos de gases, esenciales para diversos procesos de fabricación. Aquí es donde entra en juego el Sistema Integrado de Gases (IGS, por sus siglas en inglés). Un IGS es un conjunto sofisticado de tecnologías diseñado para gestionar, purificar y suministrar gases especiales con la máxima precisión y eficiencia en las plantas de fabricación de semiconductores. Estos sistemas garantizan que gases como el nitrógeno, el argón, el hidrógeno y diversos precursores se suministren con los niveles de pureza, caudales y presiones adecuados para evitar la contaminación y los defectos en la producción de chips.

En el mercado de semiconductores, los sistemas IGS han evolucionado desde configuraciones básicas de suministro de gas hasta redes inteligentes altamente automatizadas que integran sensores, controles y software para la optimización en tiempo real. A medida que la industria avanza hacia tamaños de nodo más pequeños, como 3 nm y superiores, la demanda de gases de pureza ultraalta se ha intensificado, lo que hace que los sistemas IGS sean indispensables. Este artículo profundiza en los aspectos técnicos de los sistemas IGS, sus aplicaciones, la dinámica del mercado y las perspectivas futuras, destacando su papel crucial en el sostenimiento del ecosistema de semiconductores.

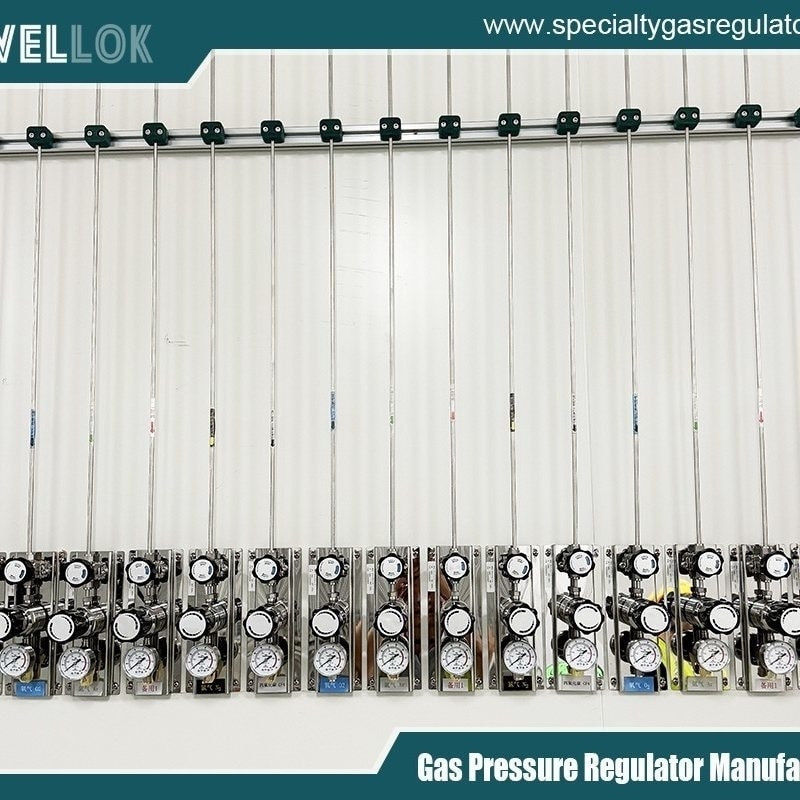

Colector de cambio totalmente automático para cilindros de gas especiales
Componentes y funcionalidad de los sistemas de gas integrados

Un IGS en semiconductores no es un dispositivo único, sino un sistema modular compuesto por varios componentes interconectados. En su núcleo se encuentra el subsistema de suministro de gas, que incluye colectores, válvulas y reguladores que gestionan el transporte de gases desde los tanques o cilindros de almacenamiento a granel hasta el punto de uso en la fábrica. Los controladores de flujo de precisión, a menudo basados ​​en medidores de flujo másico o sensores térmicos, garantizan una dosificación precisa de gases, generalmente con tolerancias inferiores al 1 % de desviación.

Las unidades de purificación son otro elemento vital, ya que emplean filtros, absorbedores y convertidores catalíticos para eliminar impurezas hasta niveles de partes por billón. Por ejemplo, es necesario eliminar la humedad, el oxígeno y los hidrocarburos para evitar la oxidación o reacciones indeseadas en las obleas de silicio. Los sistemas de monitorización integran sensores de presión, temperatura y pureza, que alimentan los datos a un software de control automatizado. Este software, a menudo basado en controladores lógicos programables (PLC) o algoritmos avanzados de IA, permite el mantenimiento predictivo y la detección de fallos, minimizando así el tiempo de inactividad.

Se han incorporado medidas de seguridad en todo el sistema, como detectores de fugas, válvulas de cierre de emergencia y sistemas de escape que cumplen con estándares como SEMI S2. El aspecto de integración se refiere a cómo estos componentes se unifican en una arquitectura única y escalable, a menudo personalizada para diseños específicos de fábricas de obleas. Por ejemplo, en una fábrica moderna de obleas de 300 mm, un sistema de gestión de gas integrado (IGS) podría abarcar varias plantas, con salas de control centralizadas que supervisan el flujo de gas en cientos de equipos de procesamiento.

Desde un punto de vista técnico, la funcionalidad de IGS se basa en principios de dinámica de fluidos, donde el flujo de gas se modela mediante ecuaciones como la ley de Hagen-Poiseuille para flujos laminares en tuberías. Los sistemas avanzados incorporan conectividad IoT para la monitorización remota, lo que permite a las fábricas optimizar el uso de gas y reducir el desperdicio hasta en un 20-30 %.



Aplicaciones en procesos de fabricación de semiconductores

El IGS se aplica principalmente en procesos clave de semiconductores, cada uno de los cuales exige mezclas de gases y perfiles de suministro específicos. La deposición química en fase de vapor (CVD) es la más destacada, donde se utilizan gases como el silano (SiH₄) y el amoníaco (NH₃) para depositar películas delgadas de dióxido o nitruro de silicio sobre obleas. En este caso, el IGS garantiza una distribución uniforme del gas para lograr espesores de capa de hasta 1-10 nanómetros, cruciales para los dieléctricos de compuerta de transistores.

Los procesos de grabado, como el grabado iónico reactivo (RIE), se basan en gases halógenos como compuestos de cloro o flúor para eliminar selectivamente el material. El grabado, la aplicación de mayor crecimiento, requiere IGS para manipular gases corrosivos de forma segura, manteniendo la estabilidad del plasma. Los pasos de difusión y dopaje utilizan gases como la fosfina o la arsina para introducir impurezas en el silicio, formando uniones pn esenciales para el funcionamiento del dispositivo.

Otras aplicaciones incluyen la limpieza y purga, donde gases inertes como el nitrógeno previenen la contaminación durante la manipulación de obleas. En nodos avanzados, la litografía ultravioleta extrema (EUV) requiere hidrógeno para la generación de plasma de estaño, lo que subraya el papel del IGS en las tecnologías emergentes. En general, el IGS mejora las tasas de rendimiento al garantizar la repetibilidad del proceso. Estudios demuestran que los defectos relacionados con el gas pueden representar hasta el 15 % de las pérdidas de rendimiento en la fábrica si no se gestionan adecuadamente.



Análisis del mercado: tamaño, crecimiento y factores impulsores

El mercado global de IGS en semiconductores está experimentando un sólido crecimiento, impulsado por la expansión de la industria de semiconductores. A partir de 2025, el mercado está valorado en aproximadamente 0.56 mil millones de dólares, y las proyecciones indican que alcanzará los 1.2 mil millones de dólares para 2035, lo que refleja una tasa de crecimiento anual compuesta (TCAC) de alrededor del 8%. Este crecimiento se ve impulsado por diversos factores.

En primer lugar, el aumento de la demanda de chips avanzados para aplicaciones de IA, 5G e Internet de las Cosas (IoT) requiere fábricas más sofisticadas, lo que incrementa la adopción de IGS. La transición del sector automotriz hacia los vehículos eléctricos (VE) y la conducción autónoma agrava aún más este problema, ya que los semiconductores de potencia requieren un manejo preciso de gases para materiales de banda ancha, como el carburo de silicio.

La eficiencia energética es un factor clave; las optimizaciones de IGS pueden reducir los costos energéticos hasta en un 30%, en consonancia con los objetivos globales de sostenibilidad. Las presiones regulatorias, como las de la EPA sobre las emisiones de gases de efecto invernadero, impulsan sistemas ecológicos que minimizan el uso de gases fluorados. Los mercados emergentes de Asia-Pacífico, en particular China y Corea del Sur, son focos de interés debido a las enormes inversiones en fábricas, y se espera que la región alcance la tasa de crecimiento anual compuesta (TCAC) más alta.

Sin embargo, persisten los desafíos. Las interrupciones en la cadena de suministro, como se ha visto en los recientes acontecimientos mundiales, pueden afectar la disponibilidad de gas, mientras que el elevado coste de capital de los sistemas de gas inerte (IGS), que a menudo supera los millones por planta, plantea barreras para las empresas más pequeñas. El desarrollo de infraestructura en regiones como Oriente Medio y África está rezagado, lo que dificulta la penetración en el mercado. Además, la complejidad de integrar los IGS con equipos antiguos requiere ingenieros cualificados, lo que agrava la escasez de talento en la industria.



Actores clave y panorama competitivo

El mercado de IGS está dominado por unos pocos gigantes globales con experiencia en gases industriales e ingeniería de precisión. Air Products and Chemicals (EE. UU.) lidera con cadenas de suministro de gas integrales y sistemas de suministro innovadores. Linde (Alemania) destaca en soluciones sostenibles, ofreciendo almacenamiento criogénico y generación in situ. Otras empresas destacadas incluyen Praxair (ahora parte de Linde), Messer Group (Alemania) y Taiyo Nippon Sanso Corporation (Japón), que se centran en el floreciente mercado asiático.

Empresas especializadas como Fujikin e Ichor Systems ofrecen componentes para válvulas y sistemas de suministro de fluidos, priorizando la personalización para aplicaciones de alta pureza. La competencia es feroz, y las empresas invierten en I+D para sistemas de gestión de gases de escape (IGS) inteligentes con análisis basados ​​en IA. Fusiones estratégicas, como la adquisición de Praxair por parte de Linde, han consolidado el mercado, mientras que las colaboraciones con operadores de fábricas como TSMC e Intel impulsan la innovación.



Tendencias futuras y perspectivas

De cara al futuro, IGS incorporará cada vez más gemelos digitales (modelos virtuales para simulación y optimización), lo que reducirá la necesidad de realizar pruebas físicas. Las tendencias de sostenibilidad favorecerán los gases verdes y los sistemas de reciclaje, y el hidrógeno se perfilará como un actor clave en las fábricas orientadas a las energías limpias. El auge de los nodos de 2 nm y superiores exigirá niveles de pureza aún mayores, lo que impulsará los avances en purificadores basados ​​en nanotecnología.

Geopolíticamente, los esfuerzos por localizar las cadenas de suministro, como en la Ley CHIPS de EE. UU., impulsarán la fabricación nacional de IGS. Para 2030, el mercado podría integrarse con procesos de computación cuántica, lo que requiere gases exóticos como el helio-3. En general, los IGS seguirán siendo fundamentales para impulsar el crecimiento proyectado de la industria de semiconductores hasta alcanzar una valoración de un billón de dólares.




Regulador especial de dos etapas de alta pureza de acero inoxidable
Conclusión

El Sistema Integrado de Gas (IGS) es un elemento clave en el mercado de semiconductores, ya que combina la precisión de la ingeniería con las demandas del mercado de eficiencia e innovación. A medida que la tecnología avanza, IGS evolucionará para afrontar nuevos desafíos, garantizando la producción fiable de chips que impulsan nuestro mundo digital. Con una expansión de mercado prevista de más de mil millones de dólares para 2035, las inversiones en IGS subrayan su importancia estratégica para sostener el progreso tecnológico global.
