En entornos residenciales, comerciales e industriales donde operan simultáneamente varios aparatos de gas —desde cocinas y calentadores de agua hasta hornos industriales—, un sistema de distribución de gas seguro, eficiente y centralizado resulta esencial. Aquí es donde entra en juego el sistema colector de gas licuado de petróleo (GLP) . A menudo descrito como el «sistema nervioso central» de una instalación de GLP a granel, un sistema colector reemplaza múltiples cilindros de gas individuales con una configuración unificada que mejora la seguridad, garantiza un suministro constante y simplifica las operaciones. Este artículo técnico profundizará en los componentes, principios de funcionamiento, consideraciones de diseño y mecanismos de seguridad de un sistema colector de GLP típico, proporcionando una comprensión clara de su ingeniería y funcionamiento.

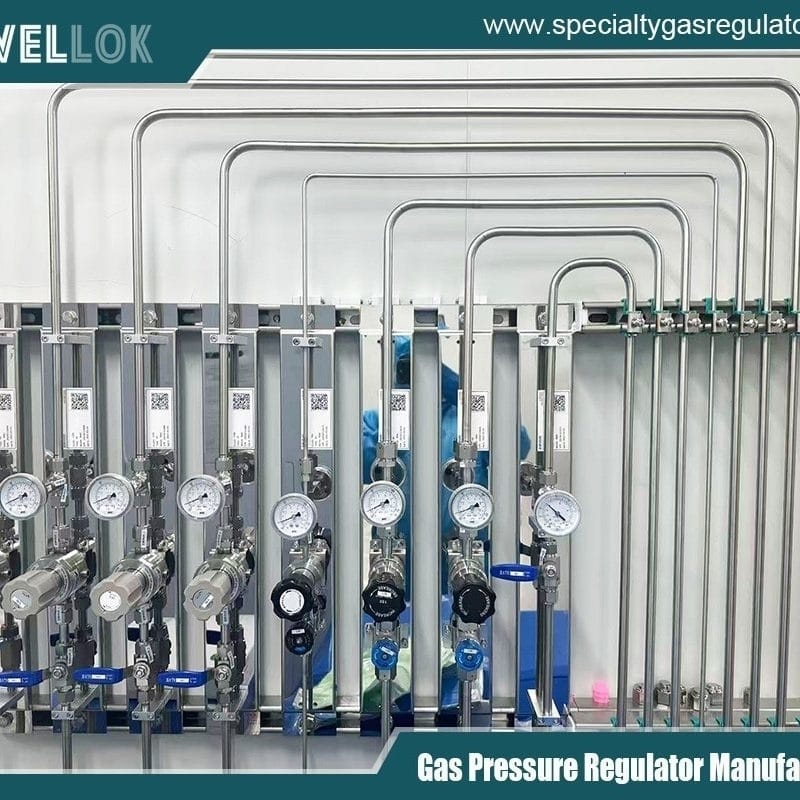

regulador de presión del cilindro de gas CO2
¿Qué es un sistema colector de GLP?
Un sistema de colector de GLP es un sistema de distribución de gas que conecta dos o más cilindros de GLP (o recipientes de almacenamiento más grandes) a un colector común. Este colector suministra gas a través de una sola tubería a múltiples aparatos. Sus principales funciones son:

Aumento de la capacidad de suministro de gas: Al conectar varios cilindros, el sistema extiende la duración del suministro de gas disponible antes de que sea necesario reemplazarlo.
Cambio automático: Permite el cambio automático de un conjunto de cilindros vacíos a un conjunto lleno sin interrumpir el suministro de gas.
Regulación y estabilización de la presión: Garantiza una presión de gas constante y regulada para todos los aparatos conectados.
Seguridad Reforzada: Las válvulas de cierre centralizadas, los puntos de detección de fugas y los mecanismos de alivio de presión mejoran la seguridad general.
Comodidad operativa: Reduce la frecuencia de cambios de cilindros y permite el monitoreo remoto.
Estos sistemas se utilizan comúnmente en restaurantes, hospitales, laboratorios, plantas industriales y grandes complejos residenciales donde la demanda de gas excede la capacidad de un solo cilindro.





Componentes clave de una Sistema de colector de gas GLP
Para comprender el sistema es necesario estar familiarizado con sus componentes principales, cada uno de los cuales desempeña un papel específico en el suministro seguro de gas.

2.1 Bancos de cilindros

Los cilindros se agrupan en dos bancos separados: el banco principal (activo) y el banco secundario (de reserva). Normalmente, cada banco consta de varios cilindros conectados en paralelo. El número de cilindros por banco depende del consumo de gas y de la duración deseada del suministro. Los cilindros se sujetan firmemente en un marco o jaula para mayor estabilidad.

2.2 Colector (Tubo de Colector)

El colector es una tubería robusta (generalmente de cobre o acero) que conecta las bancadas de cilindros. Recoge el gas de todos los cilindros de una bancada y lo concentra en una única salida. Debe dimensionarse correctamente para gestionar el máximo caudal posible sin una caída de presión excesiva.

2.3 Válvula de cambio automático (ACV)

Este es el cerebro del sistema. La válvula de control de aire (ACV) monitorea continuamente la presión en el banco primario. Cuando el banco primario está casi vacío (la presión desciende a un nivel preestablecido, generalmente alrededor de 0.7 bar o 10 psi), la válvula cambia automáticamente el suministro de gas para tomarlo del banco secundario. Simultáneamente, suele activar un indicador visual o sonoro (por ejemplo, una bandera roja o un zumbador) para alertar a los usuarios de que el banco primario necesita ser reemplazado.

2.4 Mangueras flexibles de alta presión

Estas mangueras reforzadas conectan las válvulas de salida de cada cilindro al colector. Están diseñadas para soportar altas presiones de GLP (hasta ~17 bar o 250 psi) y cuentan con válvulas de cierre de seguridad.

2.5 Reguladores (reducción de presión de dos etapas)

El GLP en cilindros se almacena líquido a alta presión (aprox. 5-10 bar a temperatura ambiente). El sistema de colectores suele emplear un proceso de regulación de dos etapas:

Regulador de primera etapa (regulador bancario): A menudo se conecta directamente al colector o a la válvula de cambio y reduce la presión alta del cilindro a una presión intermedia (por ejemplo, 0.7–1.4 bar).
Regulador de segunda etapa (regulador de aparato): Ubicado más cerca de los electrodomésticos, reduce aún más la presión intermedia respecto a la presión de trabajo del aparato (normalmente entre 28 y 37 mbar para GLP). En algunos diseños, un solo regulador puede ser suficiente si se instala correctamente.
2.6 Válvulas de cierre

Válvulas de aislamiento manuales: Instalado en varios puntos (salidas de cilindros, entradas/salidas de colectores) para permitir el aislamiento manual para mantenimiento o emergencias.
Válvulas de exceso de flujo: A menudo integrados, estos cortan automáticamente el flujo de gas si se detecta un flujo grande y repentino (lo que indica una posible ruptura de la línea).
2.7 Válvula de alivio de presión (PRV)

Instalada en el colector, la válvula PRV protege el sistema contra la sobrepresurización causada por expansión térmica o fallo del regulador. Ventila el gas de forma segura a la atmósfera si la presión supera un límite establecido.

2.8 manómetros

Se pueden instalar manómetros para monitorear la presión en puntos clave: presión del banco de cilindros, presión del colector y presión regulada. Facilitan el diagnóstico y las comprobaciones operativas.

2.9 Red de tuberías

Desde la salida del colector, el gas circula por una tubería de distribución correctamente dimensionada (generalmente de cobre o CSST) hasta las distintas ubicaciones de los electrodomésticos. El dimensionamiento de la tubería se ajusta a los cálculos de carga de gas y a la normativa local para garantizar un flujo adecuado en todos los puntos.





El principio de funcionamiento: operación paso a paso
El funcionamiento de un sistema colector de GLP se puede dividir en un ciclo continuo.

Paso 1: Retiro de gas del banco principal

En condiciones normales de funcionamiento, la válvula de cambio automático está configurada para extraer gas del banco principal. El GLP (una mezcla de propano y butano) se encuentra líquido en la parte inferior de los cilindros. Al extraer gas por la parte superior, el líquido se evapora para reemplazarlo, manteniendo la presión hasta que casi se agota. El gas a alta presión (presión del cilindro) fluye a través de las válvulas individuales de los cilindros, a través de mangueras flexibles y hacia el colector común.

Paso 2: Regulación de la presión

El gas combinado a alta presión del banco activo ingresa al regulador de primera etapa a través de la válvula de conmutación. Aquí, la presión se reduce significativamente a un nivel intermedio, adecuado para su distribución a través de tuberías más largas sin una caída de presión excesiva.

Paso 3: Distribución a los electrodomésticos

El gas regulado fluye por la tubería principal de distribución. En cada aparato o ramal de grupo, un regulador de segunda etapa (si se utiliza) ajusta la presión según las necesidades específicas del quemador del aparato. El gas pasa entonces por la válvula de gas del aparato para su uso.

Paso 4: Proceso de cambio automático

A medida que se vacían los cilindros del banco primario, la presión en el colector aguas abajo de los cilindros comienza a disminuir. La válvula de cambio automático detecta esta caída de presión. Una vez que alcanza la presión de cambio preestablecida, el mecanismo interno de la válvula cambia:

Cierra el puerto de entrada del banco primario.
Abre el puerto de entrada del banco secundario (lleno).
Ahora el suministro de gas se realiza sin problemas desde el banco secundario sin ninguna interrupción en los electrodomésticos.
Un indicador visual (como una bandera roja emergente) muestra “RESERVA EN USO”, lo que indica que el banco principal necesita servicio.
Paso 5: Reemplazo y reinicio del cilindro

Un operador reemplaza los cilindros vacíos en el banco primario. Una vez conectados los nuevos cilindros y abiertas sus válvulas, la válvula de cambio puede reiniciarse manualmente. Esto reinicia el indicador y prepara el sistema para volver a extraer del banco primario recién llenado, mientras que el banco secundario se convierte en la nueva reserva. Algunos sistemas avanzados pueden contar con funciones de reinicio automático.

Paso 6: ciclo continuo

Este proceso se repite indefinidamente, lo que garantiza un suministro de gas ininterrumpido siempre que un banco contenga combustible.





Consideraciones de diseño y cálculos de dimensionamiento
El diseño adecuado del sistema es fundamental para la seguridad y el rendimiento. Los factores clave incluyen:

4.1 Determinación de la demanda de gas

Se calcula la carga total conectada de todos los electrodomésticos (medida en kW o BTU/h). A partir de esto, se deriva el caudal de gas máximo probable (en kg/h o lb/h), considerando factores de diversidad (no todos los electrodomésticos funcionan simultáneamente).

4.2 Dimensionamiento del colector y las tuberías

Utilizando el caudal y la caída de presión admisible (según normas como NFPA 54 o EN 15266), los ingenieros seleccionan diámetros de tubería apropiados para el colector y las líneas de distribución para garantizar una presión adecuada en el aparato más alejado.

4.3 Dimensionamiento del banco de cilindros

El número de cilindros por banco está determinado por:

La tasa de consumo de gas.
Horas de funcionamiento deseadas antes del cambio.
Requisitos de espacio físico y espacio libre de seguridad.
Una regla común es dimensionar cada banco para suministrar gas durante un período mínimo (por ejemplo, 24 horas durante los picos de demanda).
4.4 Ventilación y ubicación

Los bancos de cilindros y el colector deben ubicarse en un área segura y bien ventilada, preferiblemente al aire libre o en un recinto ventilado, para evitar la acumulación de gases fugados. Las distancias de seguridad respecto a fuentes de ignición, aberturas de edificios y límites de propiedad deben cumplir con la normativa local.

4.5 Compatibilidad de materiales

Todos los componentes (mangueras, sellos, válvulas) deben ser compatibles con el GLP. Por ejemplo, ciertos elastómeros se degradan con el GLP, por lo que solo deben utilizarse materiales aprobados.





Sistemas de Seguridad y Protecciones Integrales
La seguridad es primordial en cualquier sistema de gas. Los sistemas de colectores incorporan múltiples capas de protección:

5.1 Prevención de fugas

Conexiones estancas: Uso de accesorios adecuados (por ejemplo, accesorios abocardados) y selladores de roscas compatibles con GLP.
Prueba de solución de jabón regular: Obligatorio durante la instalación y el mantenimiento.
5.2 Protección contra sobrepresión

Válvula de alivio de presión en el colector: Ajuste a una presión superior al rango operativo normal pero inferior a la clasificación del componente más débil.
Protección contra fallas del regulador: Algunos reguladores tienen un sistema de alivio o cierre incorporado si la presión aguas abajo aumenta de manera anormal.
5.3 Protección contra subpresión y flujo

Válvula de cambio automático: Evita el agotamiento completo de todos los cilindros, lo que podría permitir que entre aire en el sistema.
Válvulas de exceso de flujo: Instalados en la entrada del cilindro o del colector, se cierran si el flujo excede un límite seguro (por ejemplo, debido a una manguera rota).
5.4 Seguridad contra incendios

Válvulas de cierre activadas térmicamente (enlaces fusibles): Estos se funden a altas temperaturas (por ejemplo, 100 °C), cortando el suministro de gas en caso de incendio.
Barreras resistentes al fuego: Puede ser necesario entre bancos de cilindros y edificios.
5.5 Seguridad Operacional

Etiquetado claro: Bancos marcados como “Activo” y “Reserva”.
Válvula de cierre de emergencia: Una válvula maestra claramente accesible para aislar todo el sistema rápidamente.




Instalación, puesta en marcha y mantenimiento
Instalacion 6.1

Debe ser realizado por instaladores de gas certificados, de acuerdo con los códigos nacionales y locales (p. ej., el Registro de Seguridad de Gas en el Reino Unido y la NFPA en EE. UU.). Los pasos clave incluyen asegurar los soportes de los cilindros, instalar tuberías con los soportes adecuados y asegurar la conexión eléctrica para la disipación de la electricidad estática.

6.2 Puesta en servicio

Después de la instalación, el sistema debe ser:

Probado a presión (pruebas de resistencia y estanqueidad) utilizando gas inerte.
Purgado de aire antes de introducir GLP.
Se verificó el correcto funcionamiento del cambio y la presión de salida del regulador.
6.3 Mantenimiento de rutina

Diario/Semanal: Comprobación visual de indicadores, estado del cilindro y detección de fugas.
Mensual: Prueba de funcionamiento de la válvula de cambio y verificación de lecturas de presión.
Anualmente: Inspección integral realizada por un técnico calificado, que incluye pruebas del regulador, reemplazo de mangueras (según la vida útil del fabricante, generalmente 5 años) y verificación del funcionamiento de la válvula.




Sistemas avanzados e innovaciones modernas
Los modernos sistemas de distribución de gas GLP pueden integrarse con los sistemas de gestión de edificios (BMS) para la monitorización remota. Sus características incluyen:

Sistemas de telemetría: Los sensores inalámbricos envían alertas sobre niveles bajos de gas, fugas o fallas de presión al teléfono o la computadora del administrador de las instalaciones.
Cambio electrónico: Válvulas accionadas por solenoide con sensores de presión electrónicos para un control más preciso.
Integración del tanque Bullet: Para demandas mayores, los colectores pueden conectar no solo cilindros sino también tanques de almacenamiento de GLP más grandes (balas), con bombas o vaporizadores para aumentar las tasas de extracción.




Aplicaciones y casos de uso comunes
Hospitalidad: Amplias cocinas de restaurante con múltiples quemadores, hornos y parrillas.
Cuidado de la salud: Esterilizadores, lavanderías y cocinas en hospitales.
Industrial: Procesos de calentamiento, corte de metales, estaciones de servicio de carretillas elevadoras.
Residencial: Urbanizaciones cerradas o bloques de apartamentos con distribución centralizada de gas.
Sitios temporales: Campamentos de construcción o catering para eventos donde se necesita un suministro de gas temporal pero de gran volumen.

regulador de presión del cilindro de gas CO2


Conclusión

Un sistema de colectores de GLP representa una solución sofisticada para el desafío de la distribución confiable de gas a gran escala. Al automatizar inteligentemente el cambio entre bancos de cilindros e incorporar múltiples funciones de seguridad, elimina la intervención manual, reduce el tiempo de inactividad y minimiza los riesgos asociados con la manipulación del gas. Sus principios de diseño (redundancia, regulación y protección) garantizan que, siempre que se dimensione, instale y mantenga correctamente, proporcionará un suministro ininterrumpido de combustible de forma segura y eficiente. Para cualquier instalación que dependa del suministro continuo de gas, invertir en un sistema de colectores bien diseñado no es solo una cuestión de comodidad, sino un componente fundamental para la resiliencia operativa y la gestión de la seguridad.

Comprender cómo funcionan estos sistemas permite a los administradores de instalaciones, ingenieros y oficiales de seguridad operarlos con confianza, responder a los problemas de manera eficaz y apreciar la ingeniería que mantiene el gas fluyendo sin problemas detrás de escena.
