¿Cómo funciona un regulador de presión de acero inoxidable para la industria del petróleo y el gas?

¿Cómo funciona un regulador de presión de acero inoxidable para la industria del petróleo y el gas?

La regulación de la presión es una función crítica para la operación segura y eficiente de los sistemas de petróleo y gas, desde la extracción hasta el transporte y la distribución. Entre los diversos materiales utilizados en este entorno hostil, el acero inoxidable destaca por su durabilidad, resistencia a la corrosión y fiabilidad. Este artículo técnico profundiza en los principios de funcionamiento, los componentes de diseño, las consideraciones sobre los materiales y las aplicaciones específicas de los reguladores de presión de acero inoxidable para gas en la industria del petróleo y el gas. Dirigido a ingenieros, técnicos y profesionales del sector, proporciona una comprensión integral de cómo estos dispositivos mantienen un control preciso de la presión en condiciones extremas.

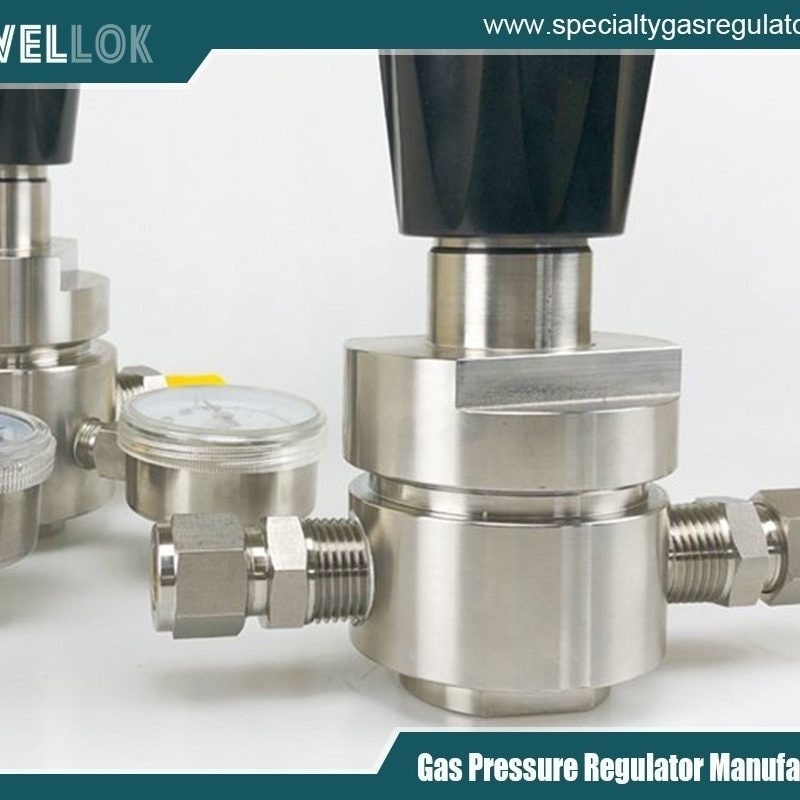

regulador de presión del cilindro de gas CO2


Introducción: El papel fundamental de la regulación de la presión
En la industria del petróleo y el gas, los fluidos, ya sea petróleo crudo, gas natural o diversos hidrocarburos procesados, se transportan y procesan bajo presión. Esta presión debe controlarse cuidadosamente para garantizar la seguridad, proteger los equipos, cumplir con las especificaciones del proceso y las normas regulatorias. Una falla de presión puede provocar eventos catastróficos, como explosiones, fugas, daños ambientales y pérdida de vidas.

El regulador de presión de gas de acero inoxidable es una válvula de control automatizada que reduce una presión de entrada alta y variable a una presión de salida estable y más baja, independientemente de las fluctuaciones en la presión aguas arriba o la demanda aguas abajo. Cuando se fabrican con acero inoxidable, en particular con grados como 316, 316L o 17-4 PH, estos reguladores ofrecen una resistencia excepcional a la corrosión, la erosión, las altas temperaturas y la exposición al sulfuro de hidrógeno (H₂S), común en las operaciones de petróleo y gas.

Este artículo explora la mecánica de cómo funcionan estos dispositivos robustos, componente por componente, dentro de los exigentes contextos de plataformas marinas, oleoductos, refinerías y redes de distribución de gas.





Principio fundamental de funcionamiento: el equilibrio de fuerzas
En esencia, un regulador de presión funciona según un principio simple de equilibrio de fuerzas. Ajusta automáticamente el área de flujo a través de la válvula para mantener una presión de salida establecida.

El mecanismo central involucra tres fuerzas clave:

La fuerza de carga: Esta fuerza, que “demanda” la presión de salida objetivo, normalmente es proporcionada por un resorte (en reguladores accionados por resorte) o por una cúpula de gas (en reguladores operados por piloto).
La fuerza sensora: Esta es la fuerza ejercida por la presión de salida que actúa sobre un elemento sensor (un diafragma o pistón).
La fuerza opuesta: Esta es la fuerza de la presión de entrada que intenta abrir o cerrar la válvula, según el diseño.
En un estado de equilibrio:
Fuerza de carga = Fuerza de detección ± Fuerza de oposición (según el diseño)

Cuando la presión de salida disminuye (por ejemplo, debido a una mayor demanda aguas abajo), la fuerza de detección disminuye. La fuerza de carga la supera, empujando el diafragma o pistón para abrir la válvula principal, lo que permite un mayor flujo para aumentar la presión de salida hasta el punto de ajuste.

Por el contrario, si la presión de salida aumenta (por ejemplo, la demanda disminuye), la mayor fuerza de detección comprime el mecanismo de carga, moviéndose para cerrar la válvula, reduciendo el flujo y bajando la presión.

Este ajuste continuo y automático es la esencia de la regulación.





Componentes clave de un regulador de acero inoxidable
Comprender la función de cada parte es fundamental para comprender el funcionamiento general.

3.1. Carrocería y capó

Material: Fabricado con acero inoxidable ASTM A351 CF8M (equivalente a acero inoxidable 316) o grados similares. Esto proporciona una excelente resistencia a cloruros, CO₂ y entornos con niveles moderados de H₂S.
Funciones: La carcasa principal que contiene la presión. El cuerpo contiene los puertos de entrada y salida, así como el asiento. El capó encierra el mecanismo de carga y proporciona un sello hermético contra el medio ambiente.
3.2. Ajuste interno (elementos de control)

Asiento de válvula: Suele fabricarse con aceros inoxidables más duros (como el 17-4 PH) o estelita para mayor resistencia a la erosión. Forma un sello con el elemento de cierre.
Miembro de cierre (tapón, disco o vástago): Elemento móvil que contacta con el asiento para detener el flujo. Los diseños incluyen asiento blando (elastómero para un cierre hermético) o asiento metálico (para altas temperaturas/erosión).
tallo: Conecta el conjunto del diafragma al elemento de cierre. Sujeto a fricción y fuerzas de flexión, requiere acero inoxidable de alta resistencia, como el 17-4 PH.
3.3. Elemento sensor

Diafragma: El sensor más común. Una membrana flexible, generalmente de elastómero (p. ej., NBR, FKM) con un refuerzo de disco de acero inoxidable. Aísla el mecanismo de carga del fluido de proceso a la vez que transmite las fuerzas de presión. Para los modelos totalmente de acero inoxidable, se utilizan diafragmas metálicos soldados.
Pistón: Se utiliza en aplicaciones de alta presión o gases contaminantes. Un pistón de acero inoxidable con sellos se mueve dentro de un cilindro. Menos sensible que un diafragma, pero más robusto para flujos con sólidos.
3.4. Mecanismo de carga

Primavera: El elemento de carga más común. Un resorte helicoidal precomprimido de acero inoxidable (p. ej., 316 o Inconel para altas temperaturas) proporciona la fuerza de carga. Ajustando la compresión del resorte (mediante un tornillo de ajuste) se establece la presión de salida.
Sistema piloto cargado por domo: En reguladores más complejos, la fuerza de carga se suministra mediante la presión de gas de un regulador piloto que actúa sobre un diafragma de gran tamaño. Esto permite un control más preciso, un ajuste remoto del punto de ajuste y una mayor capacidad.
3.5. Filtrar

Un filtro de malla de acero inoxidable sinterizado, integrado o pre-flujo, es vital. Protege los delicados accesorios y el asiento de la arena, el óxido, las incrustaciones en las tuberías y otras partículas comunes en la producción de petróleo y gas, previniendo el desgaste y las obstrucciones.




Ciclo operativo detallado
Sigamos el flujo del proceso a través de un regulador típico de acero inoxidable accionado por diafragma y con resorte:



Paso 1: Estado inicial (sin flujo, equilibrio)
El tornillo de ajuste comprime el resorte, que presiona el conjunto del diafragma hacia abajo. El diafragma empuja el vástago y el elemento de cierre contra el asiento, manteniendo la válvula cerrada. La presión de entrada (P1) es alta; la presión de salida (P2) se encuentra en el punto de ajuste deseado sin flujo.



Paso 2: La demanda aguas abajo abre la válvula
Una válvula aguas abajo se abre, generando demanda. El flujo comienza a fluir, lo que provoca que P2 comience a disminuir. Esto reduce la fuerza ascendente en la parte inferior del diafragma. La fuerza del resorte precomprimido domina ahora, empujando el diafragma y el vástago hacia abajo. Esta acción abre la válvula principal, aumentando el área de flujo.



Paso 3: Lograr un flujo equilibrado
A medida que fluye más fluido, P2 comienza a recuperarse. La creciente fuerza de P2 actúa hacia arriba sobre el diafragma, contrarrestando la fuerza del resorte. El sistema alcanza un nuevo equilibrio donde la fuerza del resorte, la fuerza de la presión de salida y las fuerzas del flujo se equilibran. La válvula se estabiliza en una posición parcialmente abierta, suministrando el caudal exacto necesario para mantener P2 en el punto de ajuste.



Paso 4: Responder a los cambios en la demanda
Si la demanda aguas abajo aumenta, P2 baja, el resorte gana ventaja, la válvula se abre más y el flujo aumenta para restablecer P2.
Si la demanda aguas abajo disminuye, P2 aumenta, superando ligeramente el resorte, la válvula se cierra, reduciendo el flujo a P2 más bajo.



Paso 5: Apagado
Cuando la demanda aguas abajo se detiene (P2 aumenta hasta el punto de ajuste sin flujo), la fuerza P2 creciente eventualmente comprime por completo el resorte, levantando el diafragma y permitiendo que el miembro de cierre sea forzado firmemente dentro del asiento por la presión de entrada o un resorte secundario, logrando un cierre hermético.





¿Por qué acero inoxidable? Ciencia de los materiales en entornos hostiles
La elección de aceros inoxidables de la serie 300 o de endurecimiento por precipitación no es casual: es una necesidad de ingeniería.

Resistencia a la corrosión: La capa pasiva de óxido de cromo protege contra la corrosión general del agua producida que contiene cloruros, CO₂ (corrosión dulce) y condiciones ligeramente ácidas (H₂S).
Fuerza y ​​dureza: La alta resistencia al rendimiento permite diseños compactos y de alta presión (por ejemplo, para regulación de cabezal de pozo o descarga de compresor).
Resistencia a la erosión: Los aceros inoxidables endurecidos resisten el desgaste abrasivo causado por la arena y las partículas presentes en corrientes de pozos sin tratar.
Servicio criogénico a alta temperatura: Los grados como 316L tienen un buen rendimiento en una amplia gama, desde aplicaciones de GNL (-162 °C) hasta corrientes de procesos calientes.
HServicio ₂S (con limitaciones): Para el servicio agrio NACE MR0175/ISO 15156, se deben cumplir límites de dureza específicos (≤22 HRC para algunos componentes), lo que se puede lograr con aceros inoxidables tratados térmicamente adecuadamente, como aceros 316L o dúplex.




Diseños avanzados: reguladores operados por piloto
Para grandes caídas de presión, altas capacidades o necesidad de precisión extrema, se utilizan reguladores de accionamiento piloto. En estos casos, la fuerza de carga de la válvula principal se proporciona mediante la presión del gas procedente de un regulador piloto pequeño y preciso.

El regulador piloto detecta la presión de salida del regulador principal.
Alimenta presión controlada a una cúpula situada encima del diafragma principal.
Esta presión del domo se convierte en la fuerza de carga. Si la presión de salida principal disminuye, el piloto reduce la presión del domo, permitiendo que la válvula principal abra más.
Este proceso de dos etapas proporciona una precisión superior, mayor capacidad y la capacidad de manejar mayores variaciones de presión de entrada con menos caída (desplazamiento).




Consideraciones específicas de la aplicación en el sector del petróleo y el gas
Upstream (Producción): Los reguladores de boca de pozo (válvulas de estrangulación) controlan el flujo del yacimiento. Se enfrentan a flujo multifásico, arena, altas presiones y gas agrio. Utilizan componentes endurecidos, aleaciones resistentes a la erosión y, a menudo, operación piloto.
Midstream (Transmisión): Los reguladores de tuberías mantienen la presión de salida de la estación. La fiabilidad es fundamental. Suelen ser válvulas de control y de trabajo de gran tamaño, operadas por piloto, en serie para garantizar un funcionamiento a prueba de fallos.
Downstream (Distribución y Refinación): Las estaciones de control urbano reducen la presión de las tuberías para la distribución local. Los reguladores de proceso de refinería controlan el gas combustible, el vapor o las materias primas. La selección de materiales se centra en la resistencia química específica.




Desafíos y mantenimiento
Incluso con el acero inoxidable existen desafíos:

Formación de hidratos: En la regulación de gas, el efecto Joule-Thomson puede provocar enfriamiento y la formación de hielo/hidratos, lo que podría bloquear la válvula. Se utilizan sistemas de calentamiento por trazado o calentadores indirectos.
Ruido y vibración: Las caídas de presión elevadas pueden causar ruido aerodinámico y cavitación (en líquidos). Se emplean compensadores multietapa o diseños anticavitación especiales.
Abordaje: Las ceras o asfaltenos pueden recubrir las partes internas. El mantenimiento regular y, a veces, la calefacción de la carrocería son soluciones.
Mantenimiento: Implica comprobar si hay fugas en el asiento, la integridad del diafragma, la fatiga del resorte y la limpieza del filtro, todos aspectos cruciales para la seguridad.

Fabricante de cajas de colector de válvulas VMB en China


Conclusión
El regulador de presión de gas de acero inoxidable es una obra maestra de la ingeniería mecánica práctica, que desempeña un papel vital de control automático en la industria del petróleo y el gas. Su funcionamiento, basado en el elegante principio del equilibrio de fuerzas, se garantiza mediante un diseño robusto y el uso estratégico de materiales resistentes a la corrosión. Desde la cabeza del pozo hasta el contador del consumidor, estos dispositivos aseguran que la presión —elemento vital y, a la vez, un riesgo potencial para la industria— se mantenga dentro de límites seguros y funcionales. Comprender su funcionamiento interno, la selección de materiales y las particularidades de su aplicación es esencial para cualquier profesional dedicado a la operación segura y eficiente de la infraestructura de petróleo y gas. A medida que la industria se adentra en entornos más exigentes y adopta controles de emisiones más estrictos, la evolución del regulador de presión, en particular en lo que respecta a materiales y tecnología de piloto inteligente, seguirá siendo un campo de innovación fundamental.

Para obtener más información sobre cómo funciona un regulador de presión de acero inoxidable para petróleo y gas, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/ para obtener más información.
