Válvula de diafragma de acero inoxidable UHP 316L: Ingeniería de precisión para aplicaciones de ultra alta pureza

Válvula de diafragma de acero inoxidable UHP 316L: Ingeniería de precisión para aplicaciones de ultra alta pureza

En industrias donde la contaminación puede provocar fallas catastróficas o comprometer la calidad del producto, la elección de los componentes de control de fluidos es fundamental. La válvula de diafragma de acero inoxidable UHP 316L destaca como un elemento clave en sistemas de ultra alta pureza (UHP). Diseñada para entornos que exigen la máxima limpieza y fiabilidad, esta válvula integra materiales y tecnología de vanguardia para garantizar un funcionamiento hermético y una mínima generación de partículas. UHP se refiere a sistemas que mantienen niveles de pureza superiores al 99.9999 %, comúnmente requeridos en la fabricación de semiconductores, la producción farmacéutica y la biotecnología. La variante de acero inoxidable 316L mejora la resistencia a la corrosión, lo que la hace ideal para el manejo de productos químicos y gases agresivos.

Este artículo profundiza en los aspectos técnicos de la válvula de diafragma de acero inoxidable UHP 316L, explorando su construcción, principios operativos, aplicaciones y consideraciones de mantenimiento. Al comprender sus características, ingenieros y técnicos pueden comprender mejor su papel en la protección de la integridad del proceso.

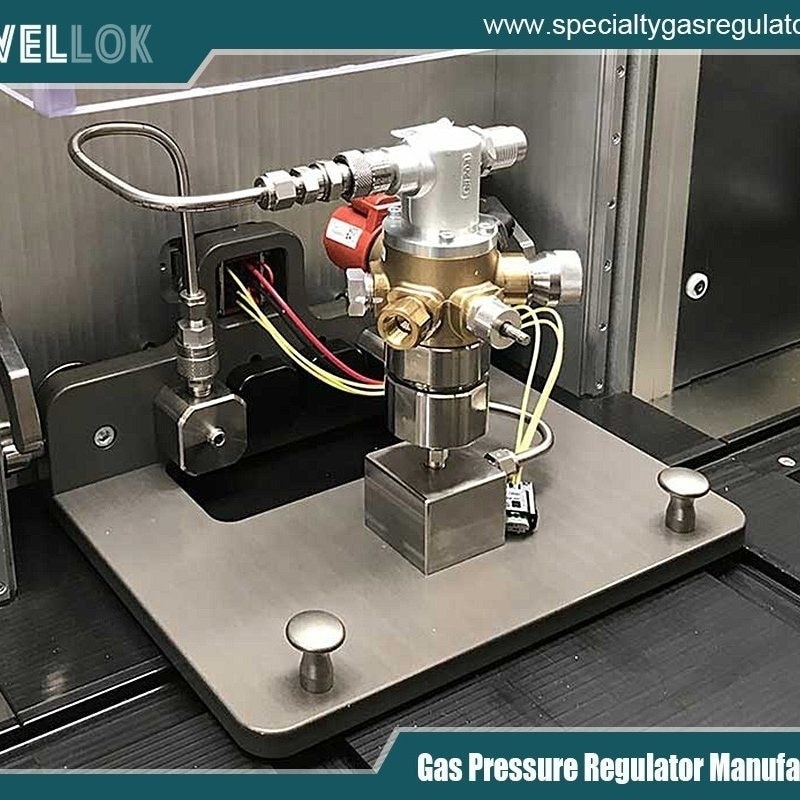

Regulador especial de dos etapas de alta pureza de acero inoxidable
Composición y propiedades del material

La base de la válvula de diafragma de acero inoxidable UHP 316L es su material principal: acero inoxidable 316L. Esta aleación austenítica contiene aproximadamente entre un 16 % y un 18 % de cromo, entre un 10 % y un 14 % de níquel y entre un 2 % y un 3 % de molibdeno, con un bajo contenido de carbono (menos del 0.03 %) para evitar la precipitación de carburo durante la soldadura. La designación "L" indica este grado con bajo contenido de carbono, lo que mejora la soldabilidad y reduce el riesgo de corrosión intergranular.

En aplicaciones de UHP, la pureza del material es crucial. El acero inoxidable 316L se electropule para lograr un acabado superficial con valores promedio de rugosidad (Ra) de tan solo 0.13 micrómetros. Esta superficie lisa minimiza los puntos de adhesión de contaminantes, reduciendo el desprendimiento de partículas y la proliferación bacteriana. La capa de pasivación de la aleación, formada por óxido de cromo, proporciona una excelente resistencia a medios corrosivos como el ácido clorhídrico, el ácido sulfúrico y el agua ultrapura.

El diafragma suele estar hecho de materiales elastoméricos como EPDM (monómero de etileno propileno dieno) o compuestos de PTFE (politetrafluoroetileno), pero en los diseños UHP, suele ser un diafragma metálico multicapa fabricado con el mismo acero inoxidable 316L o Hastelloy para una mayor durabilidad. Estos diafragmas metálicos eliminan los riesgos de permeación asociados con los polímeros, garantizando una ausencia total de fugas incluso con altas presiones diferenciales.



Principios operativos y de diseño

La válvula de diafragma de acero inoxidable UHP 316L emplea un diseño único que aísla el fluido del proceso del mecanismo actuador. A diferencia de las válvulas de globo o de bola tradicionales, utiliza un diafragma flexible para sellar el paso del fluido. Al accionarse —manual, neumática o eléctricamente—, el diafragma se flexiona para abrir o cerrar el asiento de la válvula, evitando que el vástago o la empaquetadura queden expuestos al fluido.

Las características clave del diseño incluyen:

Configuración del cuerpo: Disponibles en diseños de vertedero o de paso recto. Las válvulas de vertedero ofrecen un mejor control del flujo para la regulación, mientras que las de paso recto minimizan los tramos muertos, reduciendo las zonas de atrapamiento de contaminantes.

Conjunto de capó: Sellado herméticamente para mantener la integridad del UHP. En los modelos 316L, el capó suele estar soldado o fijado con abrazaderas para eliminar las conexiones roscadas que podrían albergar partículas.

Mecanismos de actuación: Los actuadores neumáticos son los preferidos para la automatización, ya que ofrecen tiempos de respuesta rápidos (menos de 1 segundo) y opciones de seguridad. Las variantes accionadas por solenoide se integran con sistemas PLC para un control preciso.

En términos operativos, la válvula alcanza una tasa de fuga de helio inferior a 1×10^-9 mbar l/s, superando así las normas ASME BPE para equipos de bioprocesamiento. Las presiones nominales suelen oscilar entre vacío y 150 psi, con tolerancias de temperatura de -20 °C a 150 °C, según el material del diafragma. Los coeficientes de flujo (Cv) varían según el tamaño, desde 0.5 para válvulas de 1/4 de pulgada hasta más de 10 para diámetros mayores, lo que garantiza una transferencia eficiente del medio sin la generación de partículas por turbulencia.

El análisis de elementos finitos (FEA) se utiliza a menudo en el diseño para optimizar la distribución de tensiones del diafragma, prolongando así la vida útil a más de un millón de operaciones. Las simulaciones de dinámica de fluidos computacional (CFD) refinan aún más las geometrías internas para el flujo laminar, crucial en los sistemas de suministro de gas.



Aplicaciones en industrias de alta pureza

La válvula de diafragma de acero inoxidable UHP 316L se utiliza ampliamente en sectores donde la pureza es fundamental. En la fabricación de semiconductores, controla el flujo de gases especiales como el silano y la arsina en procesos de deposición química de vapor (CVD). Sus propiedades de baja desgasificación previenen defectos en las obleas, lo que permite rendimientos superiores al 95 %.

En la industria farmacéutica, estas válvulas son esenciales para los sistemas de agua para inyección (WFI) y las líneas de llenado estéril. Su cumplimiento con las normas USP Clase VI y de la FDA garantiza la biocompatibilidad, mientras que su construcción en acero 316L soporta ciclos de limpieza in situ (CIP) y vapor in situ (SIP) a 135 °C.

Las aplicaciones biotecnológicas incluyen la transferencia de medios en biorreactores y sistemas cromatográficos, donde el diseño sin espacio muerto de la válvula minimiza el riesgo de contaminación cruzada. En instrumentación analítica, como los espectrómetros de masas, maneja gases de muestra con precisión, manteniendo la integridad de la señal.

Campos emergentes como las pilas de combustible de hidrógeno y la fabricación fotovoltaica también aprovechan estas válvulas para manipular electrolitos y precursores ultrapuros. Su integración modular en conjuntos de colectores permite sistemas compactos y personalizables, lo que reduce el espacio ocupado en salas blancas.



Ventajas sobre válvulas alternativas

En comparación con las válvulas de fuelle o aguja, la válvula de diafragma de acero inoxidable UHP 316L ofrece varias ventajas. Su sello de diafragma elimina las juntas tóricas dinámicas, lo que reduce el desgaste y las posibles vías de fuga. Esto se traduce en menores costos de mantenimiento y un mayor tiempo medio entre fallos (MTBF).

La generación de partículas es insignificante, a menudo inferior a 0.1 partículas por pie cúbico, según los estándares de sala limpia ISO 14644-1 Clase 1. La resistencia a la corrosión supera la del acero inoxidable 304, particularmente en entornos ricos en cloruro, lo que prolonga la vida útil en plantas costeras o químicas.

La eficiencia energética es otra ventaja; las bajas fuerzas de accionamiento (menos de 10 Nm en las versiones manuales) reducen la fatiga del operador y el consumo de aire. Su escalabilidad, desde laboratorio hasta escalas industriales, lo hace versátil, con tamaños que van desde puertos de 1/4" hasta 2".

Sin embargo, los ingenieros deben considerar limitaciones, como la posible fatiga del diafragma en aplicaciones de alto ciclo, mitigada por el mantenimiento predictivo utilizando sensores de vibración.



Mantenimiento y Mejores Prácticas

Un mantenimiento adecuado garantiza la longevidad de la válvula de diafragma de acero inoxidable UHP 316L . Se deben realizar inspecciones visuales trimestrales para comprobar la integridad del diafragma, junto con ensayos no destructivos como la prueba de líquidos penetrantes para las soldaduras.

El reemplazo del diafragma es sencillo, a menudo sin herramientas en los diseños de liberación rápida. La lubricación es mínima, centrándose en los componentes del actuador con grasas de grado alimenticio para evitar la contaminación.

Las mejores prácticas de instalación incluyen la soldadura orbital para las conexiones, lo que garantiza uniones probadas con helio. La orientación es importante; el montaje vertical evita la acumulación de agua en los diseños de vertederos.

La solución de problemas comunes, como fugas, implica verificar la presión del actuador (normalmente de 60 a 90 psi) y la alineación del diafragma. Los diagnósticos avanzados integran sensores IoT para la monitorización en tiempo real y la predicción de fallos mediante algoritmos de aprendizaje automático.

La capacitación del personal en manipulación aséptica es crucial, ya que un montaje inadecuado puede introducir contaminantes. Programas de certificación como los de ISPE enfatizan estos protocolos.



Futuros desarrollos

A medida que las industrias amplían los límites de pureza, las innovaciones en válvulas de diafragma de acero inoxidable UHP 316L incluyen funciones inteligentes como RFID integrado para trazabilidad y cuerpos fabricados con aditivos para geometrías complejas. Los nanorrecubrimientos pueden mejorar aún más la inercia de la superficie, mientras que los materiales híbridos podrían ampliar los rangos de temperatura.

La sostenibilidad impulsa el reciclaje de materiales, y el alto valor de la chatarra del acero 316L impulsa las economías circulares. La integración con la Industria 4.0 permite el análisis predictivo, optimizando el tiempo de actividad en operaciones 24/7.




Válvula de diafragma de acero inoxidable UHP 316L
Conclusión

La válvula de diafragma de acero inoxidable UHP 316L ejemplifica la excelencia en ingeniería en aplicaciones de pureza crítica. Su robusta construcción, control preciso y mínimo mantenimiento la hacen indispensable en las industrias de alta tecnología. Al priorizar la ciencia de los materiales y la innovación en el diseño, esta válvula continúa evolucionando para satisfacer las demandas de las tecnologías del futuro.
