Ingeniería de pureza y seguridad ultraaltas: la arquitectura del armario de gases para semiconductores moderno

{{{sourceTextContent.subTitle}}}

Ingeniería de pureza y seguridad ultraaltas: la arquitectura del armario de gases para semiconductores moderno

{{{sourceTextContent.description}}}

Ingeniería de pureza y seguridad ultraaltas: la arquitectura de la moderna cabina de gases para semiconductores

Introducción: el papel fundamental de la infraestructura de gases previa a la fábrica
En las modernas instalaciones de fabricación de semiconductores (fábricas), las etapas de procesamiento se basan en complejas reacciones químicas impulsadas por gases especializados. Estos gases —entre los que se incluyen el silano (SiH₄), la fosfina (PH₃), el trifluoruro de boro (BF₃), el hexafluoruro de tungsteno (WF₆) y el cloruro de hidrógeno (HCl)— son esenciales para las operaciones de deposición, dopaje, grabado y limpieza. Sin embargo, muchos de estos gases especiales para la industria electrónica (ESG) presentan propiedades altamente peligrosas, ya que son pirofóricos, tóxicos, corrosivos, inflamables o una combinación de estos riesgos. Por consiguiente, la principal barrera de contención entre estas sustancias letales y el entorno de la sala limpia de fabricación es el armario para gases de semiconductores.

Un armario de gases para semiconductores es un recinto de alta ingeniería diseñado para almacenar cilindros de gas de forma segura, regular las presiones de suministro y supervisar las condiciones del proceso de forma continua. Lejos de ser un simple armario metálico, un armario de gases moderno integra mecánica de fluidos de precisión, sistemas de control eléctrico automatizados, sensores de seguridad de alta sensibilidad y conductos para componentes de pureza ultraalta (UHP). Dado que los nodos de dispositivos avanzados exigen un control estricto de la contaminación por debajo de las partes por mil millones (ppb), la arquitectura del armario de gases para semiconductores ha evolucionado desde simples cajas de contención hasta convertirse en nodos de distribución de procesos inteligentes y multicapa.

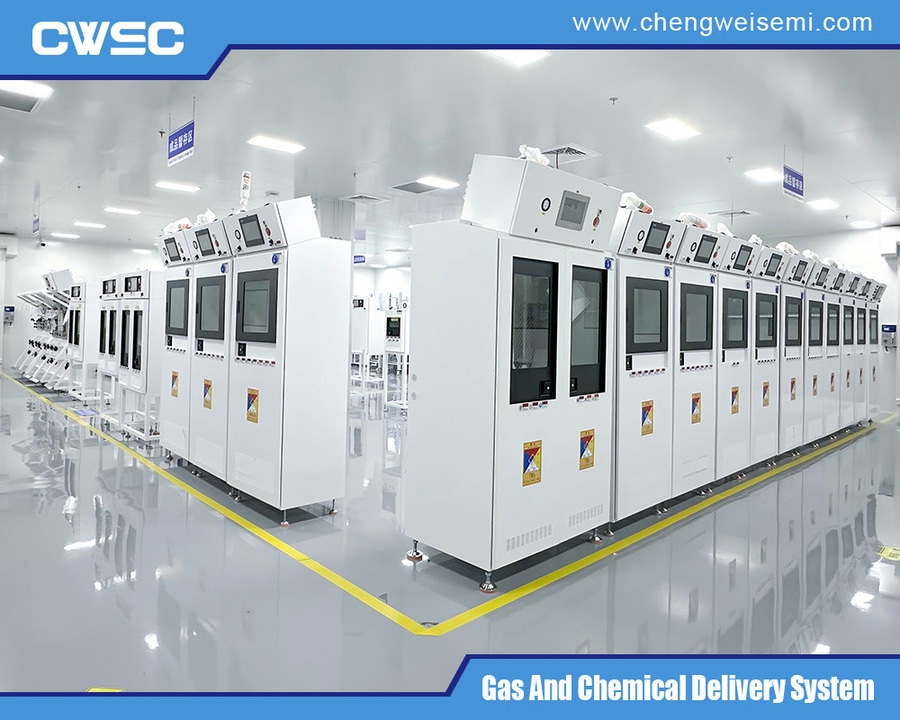

Fabricante de armarios de gases para semiconductores
Fabricante de armarios de gases para semiconductores
Arquitectura mecánica y estructural
La carcasa física de un armario de gases para semiconductores está diseñada para soportar presiones internas y evitar la fuga de sustancias químicas al exterior. Fabricada normalmente con acero laminado en frío de calibre 11 o más grueso, la carcasa del armario cuenta con juntas soldadas de forma continua para eliminar posibles vías de fuga estructurales. Las superficies exteriores están recubiertas con acabados de polvo epoxi resistentes a los productos químicos para evitar la corrosión provocada por la humedad ambiental o la exposición a vapores químicos agresivos.

El compartimento interno está diseñado en torno a un sistema activo de extracción por presión negativa. Las fábricas exigen que un sistema de ventilación de extracción específico aspire aire de forma continua a través del armario, manteniendo una velocidad frontal mínima —normalmente de 200 pies lineales por minuto (LFPM)— a lo largo de las aberturas de las puertas y los paneles de las ventanas. Esta presión negativa dinámica garantiza que, si se produce alguna fuga menor en las conexiones dentro del armario, los humos peligrosos sean aspirados directamente hacia el depurador o el sistema de tratamiento de gases de la instalación, en lugar de escapar al área adyacente a la planta de fabricación. La ventana de inspección está fabricada con vidrio de seguridad ignífugo y reforzado con alambre, lo que permite a los técnicos inspeccionar visualmente las conexiones de los cilindros sin comprometer la integridad de la barrera de contención secundaria. Además, el interior cuenta con mecanismos de cierre y bloqueo automáticos en las puertas para garantizar que la contención se mantenga de forma automática.

Diseño del colector de gases de pureza ultraalta (UHP)
El corazón del armario de gases para semiconductores es el panel de gases o colector de distribución. Este sistema debe suministrar gases sin introducir ni siquiera trazas mínimas de partículas extrañas, humedad u oxígeno, que pueden provocar defectos en un transistor a escala nanométrica. Todo el recorrido húmedo —cualquier superficie que entre en contacto directo con el gas de proceso— está fabricado en acero inoxidable 316L VIM/VAR (fundido por inducción al vacío / refundido por arco al vacío). Esta aleación especial presenta un nivel de inclusiones de fondo extremadamente bajo y se somete a rigurosos procesos de electropulido para conseguir una superficie interior ultralisa, similar a un espejo, con una rugosidad superficial típica (Ra) inferior a entre 5 y 10 micropulgadas.

El electropulido forma una capa de pasivación de óxido densa y rica en cromo sobre la superficie metálica. Esta capa cumple dos funciones: minimiza la superficie en la que pueden adherirse las moléculas de gas (desorción de humedad) y evita que gases agresivos como el cloruro de hidrógeno o el flúor corroan la matriz metálica subyacente. Las conexiones dentro del colector se realizan mediante soldadura TIG orbital automatizada o racores de sellado frontal con junta metálica de alta pureza (VCR). Esto elimina roscas, cavidades o tramos sin flujo donde puedan quedar atrapadas la humedad o las impurezas, lo que facilita un flujo de gas uniforme y unas fases de purga rápidas durante los cambios de cilindros.

Módulos de control de procesos y secuencias de purga automatizadas
La gestión de las líneas de gas requiere módulos sofisticados de regulación de fluidos en el interior del panel. Un colector estándar de alta pureza incorpora controladores electrónicos de caudal másico (MFC), válvulas neumáticas de proceso, reguladores sellados con diafragma o fuelle y transductores electrónicos de presión. El regulador de presión de suministro reduce la presión bruta de la botella —que puede superar las 2.000 libras por pulgada cuadrada (psi) en el caso de los gases comprimidos— a una presión de suministro altamente estable y controlable, tal y como requieren las herramientas de procesamiento en el punto de uso.

Una característica definitoria del armario automatizado de gases para semiconductores es su capacidad para realizar rutinas de purga autónomas y controladas por software. Antes de que se pueda desconectar una botella de gas vacía, o antes de que se integre una nueva botella en el circuito de proceso, deben eliminarse por completo los vapores tóxicos residuales o el aire atmosférico ambiental. El armario lo consigue mediante una secuencia programada de purga cruzada. Esta rutina utiliza una línea dedicada de purga con nitrógeno y un generador de vacío activo (bomba de vacío de Venturi o mecánica) para hacer circular repetidamente por el colector la inyección de nitrógeno inerte a alta presión y la extracción al vacío profundo. Al ejecutar automáticamente docenas de estos ciclos de presión-vacío, el sistema diluye cualquier residuo volátil hasta concentraciones inferiores a los límites de exposición admisibles (PEL), protegiendo así a los técnicos de campo durante las operaciones de cambio de cilindros.

Sistemas integrados de seguridad personal e instrumentación
La seguridad industrial requiere una matriz de sensores de múltiples niveles en el interior del armario. Los armarios de gas están equipados con detectores de gas electroquímicos, de infrarrojos o de cinta de papel altamente específicos, ajustados para detectar concentraciones inferiores a una parte por millón del gas específico almacenado en el interior del armario. Si se detecta una fuga, el sistema activa una secuencia de parada de emergencia, aislando la botella en su origen mediante una válvula neumática.

Además de la instrumentación para fugas de gas, los armarios incorporan detectores ópticos de llama por ultravioleta/infrarrojos (UV/IR) para identificar inmediatamente incendios pirofóricos, como los casos de ignición de silano. Los sensores térmicos supervisan los umbrales de temperatura ambiente, mientras que los interruptores de presión diferencial comprueban continuamente el sistema de ventilación de extracción para garantizar que no disminuyan las velocidades frontales requeridas. Si falla el flujo de aire de extracción, o si se registra una llama interna o una fuga de gas, el controlador centralizado ordena el cierre inmediato de todas las líneas de proceso. Estos sistemas de seguridad están conectados directamente a los sistemas ejecutivos de parada de emergencia (EPO) y interbloqueados directamente con válvulas neumáticas a prueba de fallos, que se cierran automáticamente si se interrumpe el suministro eléctrico o la presión neumática.

fabricante de armarios de gases para semiconductores
fabricante de armarios de gases para semiconductores
Conclusión: perspectivas de futuro e integración en la fábrica inteligente
A medida que la industria de los semiconductores avanza hacia nodos de 2 nanómetros y más allá, los márgenes de variación en los procesos y de fiabilidad del hardware siguen reduciéndose. El armario de gases para semiconductores está pasando de ser un mecanismo de seguridad localizado a convertirse en un elemento totalmente conectado en red de la fábrica inteligente. Las arquitecturas modernas incorporan cada vez más instrumentación avanzada de IoT, microcontroladores de computación periférica y sistemas de monitorización pronóstica del estado en el circuito del panel de gases.

Mediante el análisis en tiempo real de las tasas de caída de presión, los tiempos de respuesta neumática y los gradientes de temperatura ambiente, el análisis predictivo puede identificar diafragmas de reguladores desgastados o una erosión microscópica de los asientos de válvulas antes de que se produzca un fallo catastrófico o una interrupción del proceso. Gracias a una profunda integración con los sistemas globales de ejecución de la fabricación (MES), el armario de gases para semiconductores moderno proporciona datos continuos sobre el estado del sistema. Este enfoque maximiza el tiempo de actividad de las herramientas, reduce los gastos de mantenimiento y garantiza el estricto cumplimiento de las rigurosas normas internacionales sobre microcontaminación y seguridad laboral.

Para obtener más información sobre el armario de gases para semiconductores, puede visitar la página web de Chengwei Semiconductor en https://www.chengweisemi.com/product/semiconductor-gas-cabinet-manufacturing-with-vmb-gas-cabinet-and-bsgs-gas-cabinet/.
