Principios de ingeniería de los sistemas de distribución de gases de laboratorio de pureza ultraalta

{{{sourceTextContent.subTitle}}}

Principios de ingeniería de los sistemas de distribución de gases de laboratorio de pureza ultraalta

{{{sourceTextContent.description}}}

Principios de ingeniería de los sistemas de distribución de gases de laboratorio de pureza ultraalta

Introducción
En los laboratorios analíticos modernos, las instalaciones de investigación y los entornos de fabricación avanzados, la integridad de un sistema de distribución de gases de laboratorio es fundamental para el éxito operativo. Estos sistemas se encargan de transportar gases de alta pureza, tóxicos, corrosivos e inflamables desde fuentes de suministro centralizadas directamente a los instrumentos y puestos de trabajo experimentales en el punto de uso. A medida que las técnicas analíticas alcanzan límites de detección cada vez más bajos, pasando de sensibilidades de partes por millón (ppm) a partes por mil millones (ppb) y partes por billón (ppt), la tolerancia a la contaminación de fondo se reduce hasta niveles cercanos a cero. En consecuencia, el diseño, la selección de materiales, la fabricación y la automatización de un sistema de distribución de gases de laboratorio deben cumplir estrictos códigos de ingeniería para garantizar tanto la pureza del proceso como la seguridad del personal.

sistema de distribución de gases de laboratorio
sistema de distribución de gases de laboratorio
Ciencia de los materiales e ingeniería de superficies
La elección de los materiales metalúrgicos en un sistema de distribución de gases de laboratorio constituye la primera línea de defensa contra la contaminación por gases y la degradación sistémica. Los materiales estándar para tuberías disponibles en el mercado resultan totalmente inadecuados para la distribución de gases de alta pureza o de pureza ultraalta (UHP) debido a la rugosidad de su superficie interna, la desgasificación y su susceptibilidad a la corrosión química.

2.1 Calidades de acero inoxidable y procesamiento

El estándar del sector para las líneas de alta pureza es el acero inoxidable 316L, una aleación con bajo contenido en carbono que contiene molibdeno para mejorar la resistencia a la corrosión por picaduras y en hendiduras. Para aplicaciones exigentes, se utilizan aleaciones de doble fusión, como el acero inoxidable 316L fundido por inducción al vacío (VIM) y refundido por arco al vacío (VAR). El proceso VIM/VAR minimiza las inclusiones no metálicas, refina la microestructura de la aleación y da como resultado un material altamente homogéneo. Esta consistencia estructural reduce drásticamente la desgasificación interna de los huecos microscópicos atrapados y proporciona una base superior para técnicas avanzadas de acabado superficial.

2.2 Electropulido y rugosidad superficial

Para eliminar microfisuras mecánicas, estrías y trampas de partículas, las superficies internas se someten a un pulido electroquímico (electropulido). Este proceso elimina selectivamente los picos macroscópicos de la superficie metálica mediante un baño electrolítico, reduciendo la rugosidad superficial interna (Ra) a menos de 5 a 10 micropulgadas (0,13 a 0,25 micrómetros). Además de suavizar la textura de la superficie, el electropulido enriquece la proporción de cromo respecto al hierro en la capa superficial. Esta película de óxido pasivo rica en cromo actúa como una barrera inerte, impidiendo que el hierro subyacente interactúe con gases traza corrosivos o con la humedad, preservando así la pureza del fluido de proceso.

Marcos de dinámica de fluidos y regulación de la presión
Mantener un perfil de flujo estable y continuo, al tiempo que se mitigan las fluctuaciones de presión, es fundamental para los equipos analíticos sensibles, como la cromatografía de gases-espectrometría de masas (GC-MS) o la espectrometría de masas con plasma acoplado inductivamente (ICP-MS). Un sistema robusto de distribución de gases de laboratorio se basa en una jerarquía diseñada de contención y regulación de la presión.

3.1 Regulación de doble etapa frente a la de una sola etapa

Los bancos centralizados de almacenamiento de gases suelen mantener los gases a altas presiones, que a menudo superan los 2.000 a 3.000 psi. Para suministrar estos gases de forma segura a los equipos de laboratorio es necesario reducir la presión en varias etapas. Los reguladores de una sola etapa reducen la presión de la botella a la presión de suministro en un solo paso. Sin embargo, adolecen del «efecto de presión de suministro» (SPE), por el que la presión de suministro aumenta a medida que se vacía la botella de origen. Para aislar los instrumentos en el punto de uso de esta variación, se implementan sistemas de regulación de presión de dos etapas. La primera etapa reduce la presión fluctuante de la fuente a un nivel intermedio, mientras que la segunda etapa controla la presión intermedia hasta un valor de salida estable y de baja presión, lo que garantiza una estabilidad absoluta de la línea de base analítica.

3.2 Integración del colector de fuente

El suministro continuo de gas se consigue mediante colectores de conmutación automatizados. Estos sistemas acoplan los bancos de cilindros de gas primario y secundario mediante software interno o válvulas neumáticas diferenciales. Cuando el banco de cilindros activo desciende por debajo de un umbral de presión predeterminado, el colector desvía automáticamente el flujo hacia el banco de cilindros de reserva. Esto permite una transición fluida del sistema sin interrumpir las operaciones de laboratorio en curso, evitando el estancamiento del flujo, la difusión inversa o las caídas de presión.

Tecnologías de fabricación e integridad estructural
El montaje y la unión de los elementos estructurales dentro de un sistema de distribución de gases de laboratorio deben llevarse a cabo bajo estrictos protocolos de control de la contaminación. Los racores roscados tradicionales o los manguitos de compresión introducen tramos muertos estructurales y representan posibles vías de fuga ante la expansión térmica o la tensión física.

4.1 Soldadura orbital automática

En los sistemas UHP, las uniones permanentes se establecen exclusivamente mediante soldadura orbital automática con arco de tungsteno en atmósfera de gas (GTAW). La soldadura orbital proporciona soldaduras de penetración completa y altamente repetibles, libres de oxidación interior, siempre que se mantenga un flujo constante de argón de alta pureza en el interior de la tubería. La protección de argón impide que el oxígeno interactúe con el baño de fusión, lo que elimina las soldaduras «recubiertas de azúcar» u oxidadas que, de otro modo, actuarían como zonas de generación intensa de partículas y degradarían la capa protectora de óxido de cromo.

4.2 Configuraciones de los racores

Cuando los componentes deban poder desmontarse para su mantenimiento, como reguladores, filtros y válvulas, es obligatorio el uso de racores con junta metálica de sellado frontal (como los racores VCR). Estas configuraciones utilizan una junta metálica comprimida entre dos superficies metálicas pulidas, lo que proporciona un sellado metal contra metal sin holgura que impide la infiltración atmosférica y presenta tasas de fuga de helio inferiores a 1×10^-9 atm cc/s.

Arquitectura de seguridad y control automatizado de procesos
La distribución de gases tóxicos, pirofóricos o altamente inflamables en entornos de laboratorio cerrados conlleva riesgos inherentes. Por consiguiente, los diseños modernos de los sistemas de distribución de gases de laboratorio integran una supervisión activa de la seguridad junto con sistemas automatizados de respuesta ante emergencias.

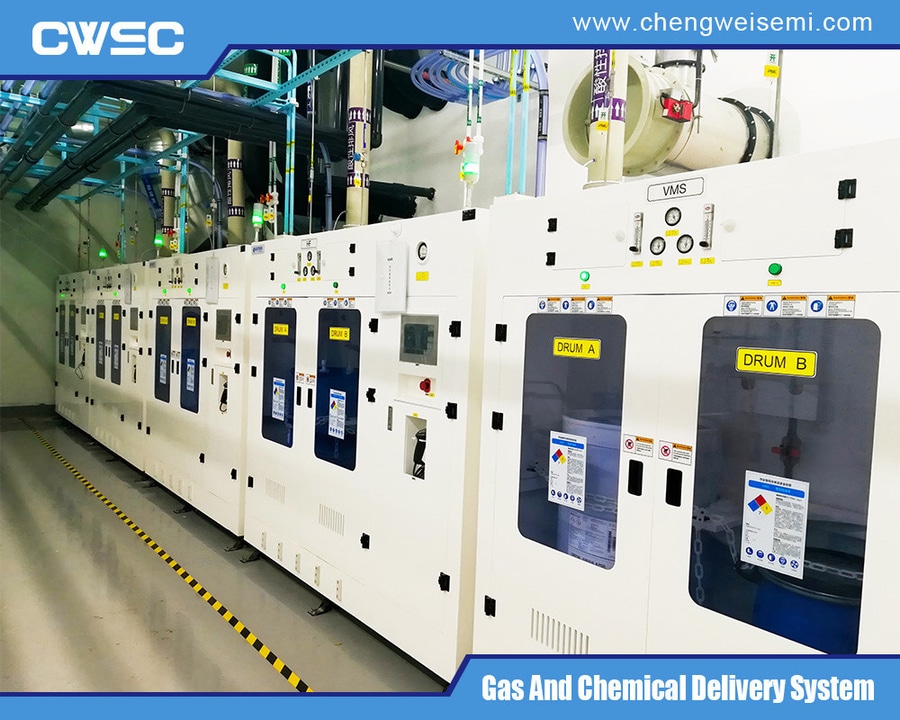

Armarios de gases y cajas de válvulas múltiples (VMB): Los gases peligrosos se confinan en armarios de gases con ventilación continua y presión negativa o en cajas de válvulas múltiples (VMB). Las velocidades del aire a través de la superficie frontal del armario se regulan estrictamente para garantizar que cualquier fuga microscópica se expulse de forma segura lejos de los técnicos.
Válvulas de aislamiento automatizadas: Las válvulas de aislamiento neumáticas normalmente cerradas (NC) se instalan directamente en la fuente de gas. Estas válvulas requieren una presión piloto neumática continua para permanecer abiertas y aislarán automáticamente la botella de gas en caso de corte de suministro eléctrico o de la señal de control.
Cabezales de detección de fugas de gas: Los sensores de gas electroquímicos, infrarrojos o catalíticos se encuentran dentro de las cabinas y en los puntos de uso. Si la concentración de un gas objetivo supera un umbral de seguridad, los sensores activan el PLC de seguridad para aislar las líneas de suministro, poner en marcha los depuradores y hacer saltar las alarmas locales.
Subsistemas de tuberías coaxiales: Las líneas de alto riesgo utilizan tuberías coaxiales (de doble contención). El tubo interno de proceso transporta el gas objetivo, mientras que el tubo exterior de contención coaxial se supervisa continuamente mediante un transmisor de vacío o un circuito de purga de nitrógeno a presión para identificar inmediatamente cualquier rotura interna de la línea.
sistema de distribución de gases de laboratorio
sistema de distribución de gases de laboratorio
Pruebas, verificación y puesta en servicio del sistema
Antes de que un sistema de distribución de gases de laboratorio pueda certificarse para gases de proceso, es necesario realizar y registrar una serie de pruebas de validación. El protocolo estándar incluye pruebas de presión estructural, detección de fugas mediante espectrómetro de masas de helio y verificación de humedad y partículas.

En primer lugar, se verifica la integridad estructural utilizando nitrógeno de pureza ultraalta para realizar una prueba neumática de mantenimiento de presión a entre 1,25 y 1,5 veces la presión máxima de trabajo del sistema. Tras la confirmación estructural, se lleva a cabo la prueba de fugas de helio mediante métodos de detección externa o de vacío interno. El sistema debe demostrar una tasa de fuga total inferior a 1×10^-9 atm cc/s para evitar que contaminantes atmosféricos en trazas ultramicroscópicas entren en el flujo de fluido a través de microfisuras. Por último, se conectan instrumentos de análisis de humedad y oxígeno en las salidas terminales para verificar que la purga continua ha reducido los niveles residuales de agua y oxígeno hasta los niveles requeridos, por debajo de una parte por mil (ppb) o en un solo dígito de partes por millón (ppm), lo que garantiza que la red de distribución esté totalmente optimizada para su uso analítico inmediato.

Para obtener más información sobre los sistemas de distribución de gases de laboratorio, puede visitar la página web de Chengwei Semiconductor en https://www.chengweisemi.com/laboratory/.
