¿Cómo funciona un armario de gas integrado a medida?

¿Cómo funciona un armario de gas integrado a medida?

En industrias como la fabricación de semiconductores, la farmacéutica, la biotecnología y los laboratorios de investigación, el manejo seguro de gases peligrosos es fundamental. Gases como el hidrógeno, el cloro, el amoníaco, el silano y diversas sustancias inertes o tóxicas son esenciales para procesos que van desde la deposición química de vapor hasta los análisis. Sin embargo, estos gases presentan riesgos significativos, como inflamabilidad, toxicidad y potencial de reacciones explosivas. Aquí es donde entra en juego un armario de gas integrado a medida. Un armario de gas integrado a medida es un recinto especializado diseñado para almacenar, aislar y suministrar gases de forma controlada, garantizando el cumplimiento de las normas de seguridad y la eficiencia operativa.

A diferencia de las soluciones de almacenamiento estándar, un gabinete de gas integrado personalizado se adapta a las necesidades específicas del usuario e incorpora componentes avanzados para la regulación, monitorización y distribución de gas. Actúa como un sistema autónomo que minimiza los riesgos de exposición, previene fugas y facilita una integración fluida con la infraestructura de las instalaciones. Este artículo explora el funcionamiento de estos gabinetes, sus componentes clave, mecanismos operativos, características de seguridad, opciones de personalización y aplicaciones, ofreciendo una visión técnica completa.




Las 10 mejores empresas de gabinetes de gas especiales de Taiwán
Componentes clave de un gabinete de gas integrado personalizado

Un gabinete de gas integrado a medida se construye alrededor de una carcasa robusta, generalmente de acero de calibre 11 o 12 de alta resistencia para soportar impactos físicos y corrosión química. El gabinete cuenta con un recubrimiento en polvo para mayor resistencia a la oxidación y la degradación ambiental, lo que garantiza su durabilidad en entornos industriales hostiles. Las dimensiones varían según la configuración, pero una unidad de un solo cilindro puede medir aproximadamente 18 cm de ancho, 19 cm de profundidad y 76 cm de alto, lo que permite configuraciones de varios cilindros.

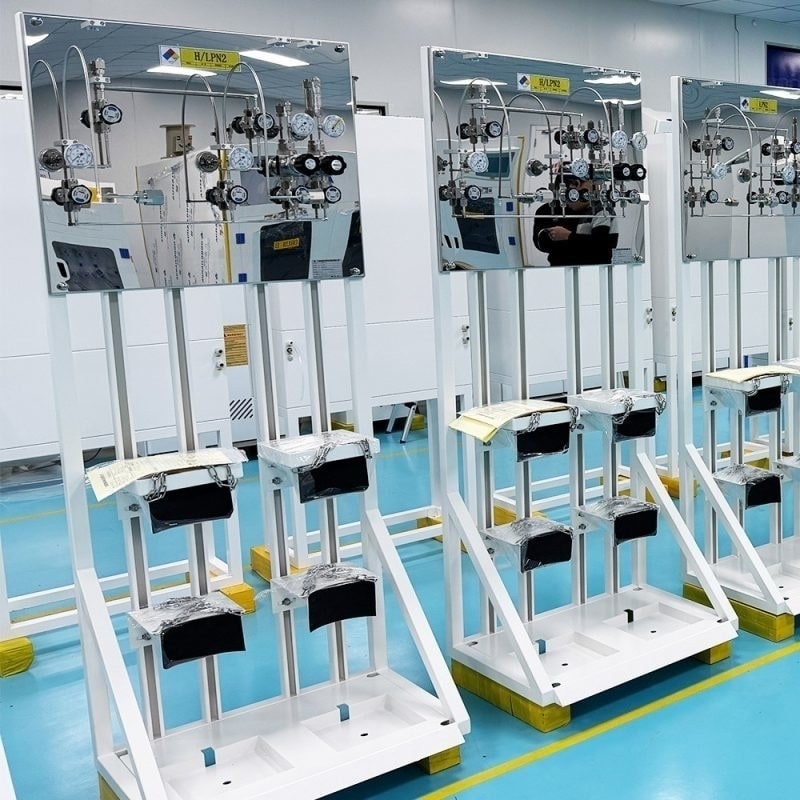

Dentro del gabinete, los cilindros de gas se fijan mediante soportes ajustables que admiten diámetros de 7 a 10 pulgadas, a menudo con cadenas o correas para mayor estabilidad. Estos soportes permiten la alineación precisa de las mangueras y los pigtails (conexiones flexibles de acero inoxidable que conectan los cilindros al colector de gas). El colector, generalmente fabricado en acero inoxidable 316L electropulido o Hastelloy para aplicaciones de alta pureza, actúa como eje central para el flujo de gas.

La regulación de presión se realiza mediante reguladores integrados que reducen las altas presiones del cilindro (que a menudo superan los 2000 psi) a niveles de suministro seguros (p. ej., 100-300 psi). Estos pueden ser de una o dos etapas, según la necesidad de un control preciso. Las válvulas, incluidas las de diafragma para gases de ultraalta pureza (UHP), evitan el reflujo y la contaminación. Se incluyen válvulas de retención y supresores de llamas para gases inflamables como el hidrógeno o el acetileno, con el fin de detener la propagación de la llama.

La ventilación es fundamental, con conductos de extracción (de 6 a 8 cm de diámetro) conectados a los sistemas de extracción de las instalaciones, junto con rejillas de entrada para el flujo de aire. Esta configuración mantiene una presión negativa dentro del gabinete, dirigiendo los gases fugados hacia el exterior. Los elementos de seguridad incluyen rociadores contra incendios con certificación UL que se activan a temperaturas de entre 160 y 165 °C y liberan agua a una presión mínima de 25 psi para extinguir incendios.

Los sistemas de monitoreo y control integran sensores de presión, detección de gases e incendios. Los paneles de alarma, a menudo con indicadores LED y zumbadores, alertan a los operadores sobre cualquier anomalía. Los modelos avanzados incluyen controladores lógicos programables (PLC) para operaciones automatizadas, con interfaces hombre-máquina (HMI) para el monitoreo en tiempo real de parámetros como el peso del cilindro, el caudal de escape y la pureza del gas.



Principio de funcionamiento

El principio fundamental de un armario de gas integrado a medida se basa en el almacenamiento seguro, el suministro controlado y la gestión automatizada del gas. Tras la instalación, las bombonas de gas se colocan en los bancos principal y de reserva dentro del armario. La puerta y la ventana, con cierre automático y cerradura, garantizan un acceso seguro, a menudo con pestillos con llave para impedir la entrada no autorizada.

El suministro de gas comienza al activarse el sistema. El gas del cilindro primario fluye a través del cable flexible hasta el colector, donde los reguladores reducen la presión. Los controladores de flujo másico (MFC) o las configuraciones Venturi miden con precisión el volumen de gas, garantizando una salida estable a los equipos posteriores a través de tuberías o salidas. Para aplicaciones de alta pureza en semiconductores, el sistema mantiene volúmenes internos bajos para minimizar el riesgo de contaminación.

Una característica clave es el mecanismo de conmutación, que garantiza un suministro ininterrumpido. En los sistemas manuales, los operadores monitorean los manómetros y conmutan los cilindros cuando el primario se agota. Los conmutadores semiautomáticos utilizan umbrales de presión (por ejemplo, alto a 300 psi y bajo a 100 psi), donde la reserva se activa cuando el primario cae por debajo del umbral bajo, lo que permite reemplazar los cilindros sin interrumpir las operaciones.

Los sistemas totalmente automáticos emplean sensores de presión y PLC para monitorizar el suministro en tiempo real. Cuando el banco primario alcanza una presión baja predeterminada, el regulador se cierra y el sistema cambia automáticamente a la reserva. Las rutinas de purga, que suelen utilizar gases inertes como el nitrógeno, limpian las líneas para eliminar residuos, evitando así la contaminación cruzada o reacciones. Esto es crucial para los gases reactivos en los procesos de semiconductores, donde incluso trazas de impurezas pueden arruinar la producción de obleas.

La ventilación funciona continuamente, con extractores que generan un flujo de aire que supera los requisitos de la normativa (p. ej., las normas CGA G-13). Cualquier fuga de gas se captura y se ventila de forma segura, mientras que los sensores detectan la acumulación de sustancias tóxicas o inflamables, lo que activa el apagado si los niveles superan los límites de seguridad.

La integración se extiende a los sistemas de toda la instalación. Los gabinetes pueden conectarse al software de gestión de edificios mediante protocolos como Modbus, lo que permite la monitorización remota y las paradas de emergencia. En las fábricas de semiconductores, por ejemplo, los gabinetes de gas alimentan las herramientas de grabado o deposición, donde los gases modifican las propiedades eléctricas a nivel molecular.



Características de seguridad

La seguridad está integrada en cada aspecto de un gabinete de gas integrado a medida. El diseño del gabinete cumple con normas como SEMI S2, NFPA 70 y el Código Internacional de Incendios, e incorpora paneles de protección contra explosiones para gases explosivos y kits de purga Z para entornos peligrosos (Clase I División II).

Los sensores ofrecen protección multicapa: los transductores de presión detectan caídas de presión que indican fugas, los detectores UV-IR detectan incendios y los analizadores de gases monitorean la acumulación de sustancias tóxicas. Las alarmas son configurables por el usuario, con apagados automáticos que detienen el flujo de gas durante emergencias. Los rociadores contra incendios y las alfombrillas antideslizantes añaden protección física, mientras que las pantallas faciales de policarbonato en las ventanas protegen a los operadores durante las inspecciones.

Para gases inflamables, los supresores de llamas y las válvulas de retención previenen incendios por reflujo. Los sistemas de extracción garantizan una evacuación rápida, y las integraciones de seguridad personal se conectan a las alarmas de las instalaciones. En general, estas características mitigan los riesgos, protegiendo al personal, los equipos y el medio ambiente.



Aspectos de personalización

Lo que distingue a los gabinetes de gas integrados personalizados es su adaptabilidad. Fabricantes como los especializados en sistemas UHP ofrecen configuraciones para 1, 2 o 3 cilindros, con opciones para gases inertes, tóxicos o inflamables. Los niveles de control varían desde el manual básico hasta el autocrossover avanzado con paneles de purga.

Se pueden especificar materiales (por ejemplo, Hastelloy para gases corrosivos) y características adicionales como básculas de cilindros para monitoreo basado en peso, mantas térmicas para gases licuados o salidas de alto caudal para procesos exigentes. Los gabinetes pueden incluir cajas de colectores de válvulas (VMB) para la distribución multiherramienta, dividiendo el gas en múltiples varillas manteniendo la pureza.

Los diseños son modulares, lo que permite la escalabilidad a medida que las operaciones crecen. Los diseños ambidiestros facilitan el acceso, y la integración con las líneas de escape o de gas existentes garantiza una instalación impecable. La personalización también tiene en cuenta el presupuesto, con opciones para componentes esenciales o premium, todo ello cumpliendo con estándares de calidad como la ISO 9001.



Aplicaciones en la Industria

Los gabinetes de gas integrados a medida son indispensables en la fabricación de semiconductores, ya que gestionan los gases necesarios para la fabricación de obleas, garantizando un suministro preciso en procesos como el grabado por plasma o la deposición química de vapor. En la industria farmacéutica y biotecnológica, gestionan el suministro de gases estériles para síntesis y pruebas. Los laboratorios de investigación los utilizan para instrumentos analíticos, mientras que las industrias solar y fotovoltaica los utilizan para la deposición de materiales.

Al centralizar el almacenamiento, estos gabinetes reducen los cilindros dispersos, disminuyen los costos de alquiler y permiten un acceso eficiente de múltiples usuarios, lo que acelera la producción y reduce el tiempo de inactividad.




Paneles y cajas de colectores de válvulas VMB
Conclusión

Un gabinete de gas integrado a medida funciona como un sistema sofisticado y centrado en la seguridad que almacena, regula y suministra gases peligrosos con precisión y fiabilidad. Gracias a sus robustos componentes, conmutaciones automatizadas y monitorización integrada, aborda los retos de la manipulación de sustancias peligrosas en entornos de alto riesgo. La personalización garantiza que satisfaga las necesidades operativas específicas, mejorando la eficiencia y priorizando la seguridad. A medida que las industrias evolucionan, estos gabinetes siguen siendo un pilar fundamental en la gestión de gases, protegiendo la innovación y la productividad.
