Sistema de suministro de gases de pureza ultraalta: principios de diseño, componentes y aplicaciones industriales

{{{sourceTextContent.subTitle}}}

Sistema de suministro de gases de pureza ultraalta: principios de diseño, componentes y aplicaciones industriales

{{{sourceTextContent.description}}}

Sistema de suministro de gases de pureza ultraalta: principios de diseño, componentes y aplicaciones industriales

Los sistemas de suministro de gases de pureza ultraalta constituyen una tecnología fundamental en sectores en los que incluso la presencia de trazas de contaminantes puede comprometer la calidad del producto, el rendimiento del proceso o la seguridad. Un sistema de suministro de gases de pureza ultraalta está diseñado para transportar gases especiales y de proceso desde los contenedores de origen hasta los puntos de uso, manteniendo unos niveles de pureza que suelen oscilar entre el 99,999 % (5N) al 99,9999 % (6N) o superior, con concentraciones de impurezas controladas a niveles de partes por mil millones o partes por billón. Estos sistemas son indispensables en la fabricación de semiconductores, la síntesis de materiales avanzados, la producción farmacéutica y la instrumentación analítica.

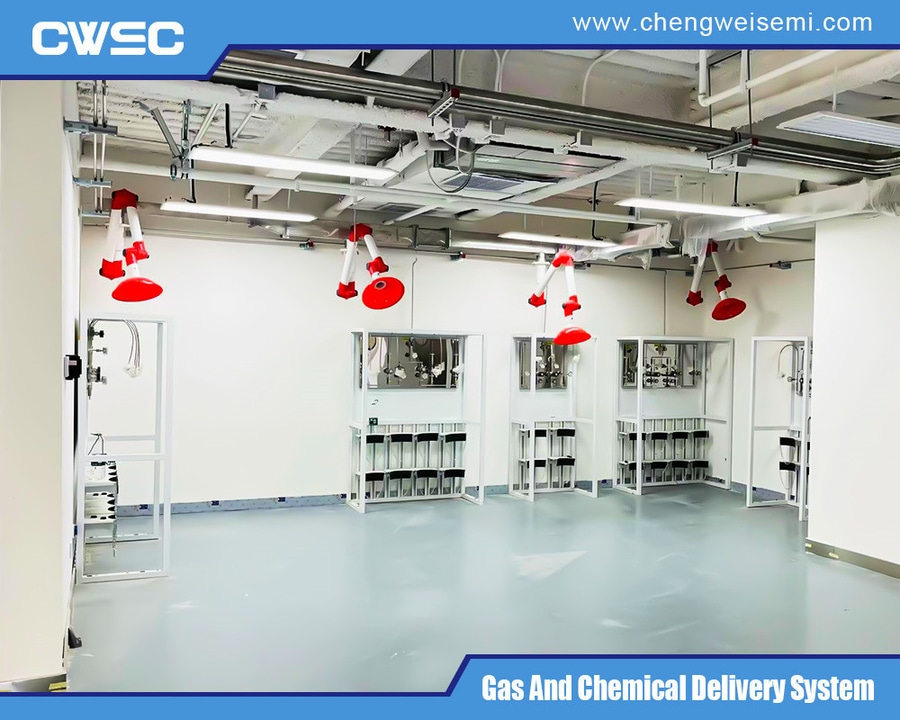

sistema de suministro de gases de pureza ultraalta
sistema de suministro de gases de pureza ultraalta
Fundamentos de los requisitos de pureza ultraalta
Gases como el nitrógeno, el argón, el helio, el hidrógeno, el oxígeno y diversos gases especiales reactivos se requieren habitualmente con una pureza ultraalta. En la fabricación de semiconductores, la humedad residual, el oxígeno, los hidrocarburos o las partículas metálicas en concentraciones superiores a unas pocas partes por mil millones pueden introducir defectos en las capas epitaxiales, los óxidos de puerta o las interconexiones. Por consiguiente, el sistema de suministro de gases de pureza ultraalta debe evitar la contaminación procedente de la botella o de la fuente a granel a lo largo de todos los segmentos de la red de distribución.

La pureza se mantiene mediante una combinación de selección de materiales, preparación de superficies, diseño de componentes y supervisión continua. La arquitectura del sistema suele comenzar en la fuente de gas —cilindros de alta presión, remolques cisterna o tanques de líquido a granel— y termina en la herramienta de proceso o el instrumento de laboratorio. Entre estos puntos se encuentran reguladores de presión, purificadores, filtros, válvulas, tuberías, racores y sistemas de escape o ventilación, todos ellos diseñados y montados en condiciones controladas.

Componentes principales de un sistema de suministro de gases de pureza ultraalta
Un sistema completo de suministro de gases de pureza ultraalta consta de varios subsistemas interdependientes.

Fuente y regulación primaria. Los cilindros de gases especiales están equipados con válvulas de alta integridad, a menudo con diseños sellados por diafragma o fuelle, para minimizar el volumen interno y eliminar las juntas elastoméricas que pueden desgasificarse. Los reguladores primarios reducen la presión del cilindro al tiempo que preservan la pureza; emplean cuerpos de acero inoxidable electropulido, juntas metal sobre metal y una superficie en contacto con el fluido mínima. En el caso de los sistemas a granel, las etapas de vaporización y purificación primaria pueden integrarse en la fuente.

Purificación y filtración. Los purificadores de gas en línea eliminan las impurezas residuales, como la humedad, el oxígeno, los hidrocarburos y el dióxido de carbono. Se seleccionan purificadores basados en getter, catalíticos o de adsorción en función de la composición química del gas. Los filtros de partículas con una finura nominal de 0,003 µm o superior capturan los aerosoles y las partículas metálicas generadas por válvulas o reguladores. Estos componentes suelen estar fabricados en acero inoxidable 316L o en aleaciones avanzadas, con superficies internas con un acabado inferior a 10 µin Ra (rugosidad media) y electropulidas para reducir los puntos de adsorción.

Red de distribución. La columna vertebral del sistema de suministro de gases de pureza ultraalta es la red de tuberías y racores. Las tuberías de acero inoxidable 316L o 316L VIM/VAR sin costura, con superficies internas electropulidas, son el estándar del sector. Los racores soldados orbitalmente o con junta metálica de sellado frontal (tipo VCR) crean uniones estancas y con bajo contenido de partículas. Los volúmenes de tramos muertos se minimizan mediante un diseño cuidadoso para evitar el estancamiento y la consiguiente contaminación. Para gases altamente reactivos, pueden emplearse materiales especializados como el Hastelloy o tuberías recubiertas.

Regulación secundaria y suministro en el punto de uso. En el punto de uso, los reguladores secundarios, los controladores de caudal másico y las válvulas de aislamiento proporcionan un control preciso de la presión y el caudal. Estos dispositivos deben presentar bajas tasas de fuga (normalmente <1×10⁻⁹ atm·cc/s de helio), una generación mínima de partículas y resistencia a la corrosión. Los colectores de conmutación automática garantizan un suministro continuo cuando se utilizan varias botellas, incorporando secuencias de purga que evitan la intrusión de aire ambiente.

Supervisión y control. La supervisión continua de la pureza se logra mediante analizadores de gases residuales, sensores de humedad, analizadores de oxígeno y contadores de partículas integrados en el sistema de suministro de gases de pureza ultraalta. Los transductores de presión, los sensores de temperatura y los caudalímetros envían datos a los sistemas de control de supervisión que activan alarmas o paradas automáticas cuando los parámetros se desvían de los valores de consigna. Los sistemas de purga y ventilación, que suelen utilizar nitrógeno o argón, mantienen una presión positiva o facilitan la evacuación segura de las líneas de proceso.

Consideraciones de diseño y fabricación
La implementación satisfactoria de un sistema de suministro de gas de pureza ultraalta exige una atención rigurosa a la ciencia de los materiales, la dinámica de fluidos y las prácticas de fabricación limpias. La rugosidad superficial influye directamente en la adsorción y desorción de impurezas; el electropulido seguido de pasivación crea una capa de óxido rica en cromo que reduce la reactividad. Todos los componentes se limpian, se secan y se embalan en condiciones de sala limpia, a menudo certificadas según la norma ISO Clase 5 o superior.

Las pruebas de fugas de helio con tasas inferiores a 1×10⁻⁹ atm·cc/s son estándar tanto para los componentes individuales como para los conjuntos completos. El recuento de partículas en condiciones de flujo de gas verifica la limpieza. Debe evaluarse la compatibilidad de los materiales para cada gas: el hidrógeno requiere atención especial en cuanto a la fragilización, mientras que los gases corrosivos, como el cloruro de hidrógeno o el amoníaco, exigen aleaciones o recubrimientos especializados.

El diseño del sistema da prioridad a tramos cortos y continuos con curvas graduales para minimizar la caída de presión y la turbulencia que podrían generar partículas. La gestión térmica evita la condensación en las tuberías que transportan gases con puntos de rocío elevados o procedentes de fuentes criogénicas. Se integran enclavamientos de seguridad, válvulas de exceso de caudal y sistemas de monitorización de gases tóxicos en los puntos donde se manipulan gases peligrosos, lo que garantiza que los objetivos de pureza no pongan en riesgo la seguridad del personal ni de las instalaciones.

Aplicaciones en diversos sectores
En la fabricación de semiconductores, los sistemas de suministro de gases de pureza ultraalta proporcionan gases de proceso para la deposición química en fase de vapor, el grabado, la implantación iónica y el recocido. Se han atribuido mejoras en el rendimiento de varios puntos porcentuales a la reducción de los contaminantes transportados por los gases. En los sectores farmacéutico y biotecnológico, estos sistemas suministran nitrógeno y oxígeno para la inertización, el burbujeo y el control de biorreactores, donde la pureza microbiana o química es primordial. Los laboratorios analíticos dependen de gases portadores y de detección de pureza ultraalta para la cromatografía de gases y la espectrometría de masas con el fin de alcanzar límites de detección bajos. Las aplicaciones emergentes en la fabricación aditiva, la investigación en computación cuántica y la producción de pilas de combustible amplían aún más la demanda de sistemas fiables de suministro de gases de pureza ultraalta.

Buenas prácticas operativas y mantenimiento
El rendimiento a largo plazo de un sistema de suministro de gases de pureza ultraalta depende de unos procedimientos operativos rigurosos. El cambio de cilindros se realiza siguiendo estrictos protocolos de purga con gas inerte purificado para eliminar la entrada de aire. La certificación periódica de la pureza en múltiples puntos de la red permite detectar la degradación de los purificadores o filtros. Los calendarios de sustitución de componentes se basan en el volumen acumulado de gas procesado, y no únicamente en el tiempo transcurrido. La documentación de los certificados de materiales, los planos de soldaduras y los registros de pruebas de fugas respalda las auditorías de calidad y la resolución de problemas en los procesos.

Retos y mejora continua
A pesar de que la tecnología está consolidada, siguen existiendo retos. La generación de partículas por el desgaste mecánico de válvulas y reguladores, la permeación a través de juntas de polímero (allí donde aún se utilizan) y la contaminación cruzada durante el cambio de gas requieren una atención continua por parte de los ingenieros. Las presiones en los costes impulsan los esfuerzos por reducir el espacio ocupado y el consumo energético, al tiempo que se mantiene el rendimiento. Los avances en la tecnología de sensores permiten la detección de impurezas en tiempo real a concentraciones más bajas, lo que facilita el mantenimiento predictivo en lugar de la sustitución reactiva.

La investigación en materiales sigue explorando nuevas aleaciones, tratamientos superficiales y componentes fabricados mediante impresión 3D que reducen aún más la superficie interna y mejoran la soldabilidad. La integración con los sistemas de gestión de instalaciones y los gemelos digitales favorece la optimización de los caudales, la estabilidad de la presión y la pureza en grandes instalaciones con múltiples herramientas.

sistema de suministro de gases de pureza ultraalta
sistema de suministro de gases de pureza ultraalta
Conclusión
Un sistema de suministro de gases de pureza ultraalta es mucho más que un conjunto de tuberías y válvulas; es un sistema continuo cuidadosamente diseñado para preservar la integridad de los gases desde su origen hasta el proceso. Mediante la selección de materiales adecuados, la fabricación de precisión, la limpieza rigurosa y la supervisión continua, estos sistemas alcanzan los niveles de pureza que exige la fabricación moderna de alta tecnología. A medida que se reducen las dimensiones de los dispositivos, aumenta la sensibilidad analítica y surgen nuevas aplicaciones, los requisitos de rendimiento exigidos a los sistemas de suministro de gases de pureza ultraalta seguirán aumentando. Los ingenieros y diseñadores de instalaciones que dominen los principios aquí descritos estarán en condiciones de proporcionar suministros de gas fiables y libres de contaminación que respalden la calidad del producto y la capacidad de los procesos durante los próximos años.

Para obtener más información sobre los sistemas de suministro de gases de pureza ultraalta, puede visitar la página web de Chengwei Semiconductor en https://www.chengweisemi.com/product/.
