Ingeniería avanzada de sistemas de suministro de suspensiones en la fabricación de semiconductores con tamaños inferiores a 3 nm

{{{sourceTextContent.subTitle}}}

Ingeniería avanzada de sistemas de transporte de suspensiones en la fabricación de semiconductores de menos de 3 nm

{{{sourceTextContent.description}}}

Ingeniería avanzada de sistemas de transporte de lodos en la fabricación de semiconductores con nodos inferiores a 3 nm

Introducción al CMP y a la logística de fluidos
En la fabricación moderna de semiconductores, el avance hacia arquitecturas de nodo por debajo de los 3 nm ha impuesto exigencias sin precedentes a los procesos de planarización químico-mecánica (CMP). A medida que los tamaños de las estructuras se reducen a escalas atómicas, lograr una planaridad global absoluta en las obleas de silicio multicapa se convierte en un requisito previo fundamental para la posterior exposición litográfica. El CMP se basa en gran medida en la combinación sinérgica del grabado químico y la abrasión mecánica para eliminar el exceso de materiales, como el cobre, el tungsteno, el cobalto y diversas películas dieléctricas. El componente químico ablanda la capa superficial, mientras que las partículas abrasivas a escala nanométrica suspendidas en un medio líquido barren mecánicamente el material que ha reaccionado.

El eslabón fundamental que conecta la gestión de los productos químicos a granel con la almohadilla de pulido propiamente dicha es el sistema de suministro de lodos (SDS). Un SDS es una infraestructura de ingeniería de fluidos de pureza ultraalta diseñada para transportar, mezclar y dosificar suspensiones abrasivas altamente sensibles desde las salas centrales de productos químicos directamente hasta los equipos del punto de uso (POU). A diferencia de los productos químicos industriales estándar, las suspensiones químicas son complejas, no newtonianas y coloidales, y contienen abrasivos altamente concentrados como sílice, alúmina o ceria. La gestión de estos fluidos requiere un delicado equilibrio entre un caudal volumétrico preciso, una dispersión uniforme, la estabilidad química y la prevención de la microcontaminación, ya que cualquier desviación puede provocar pérdidas catastróficas de rendimiento.

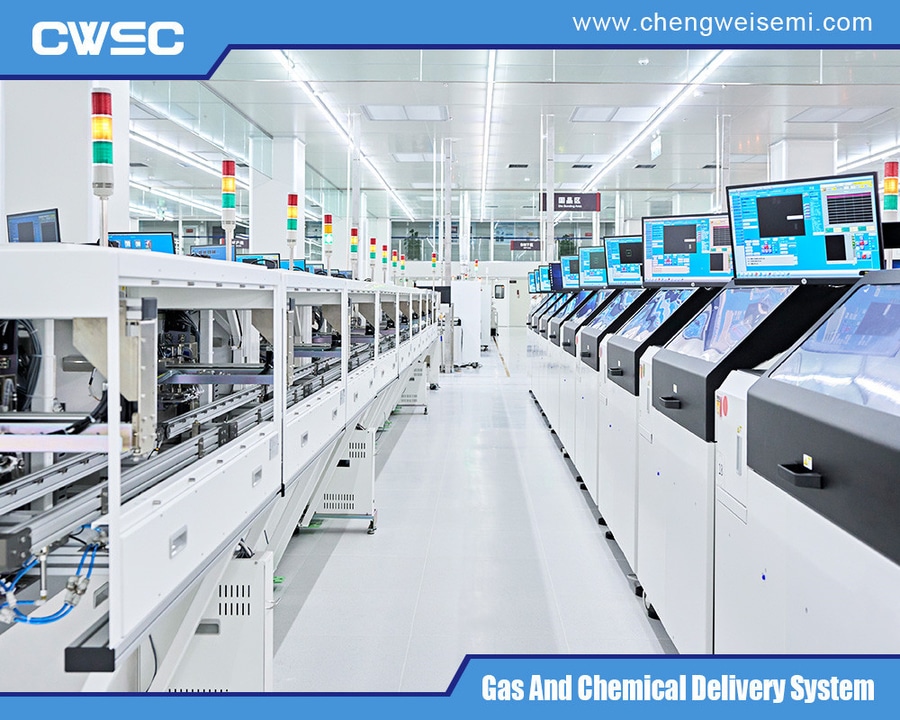

Sistema de suministro de suspensiones
Sistema de suministro de suspensiones
Dinámica de fluidos y gestión reológica
El principal reto a la hora de diseñar un sistema de suministro de suspensiones radica en el comportamiento reológico inherente de las suspensiones coloidales. Las suspensiones presentan características de viscosidad que dependen del tiempo y del cizallamiento. Si una suspensión permanece estancada o se ve sometida a fuerzas de cizallamiento insuficientes, las partículas comienzan a sedimentarse fuera de la suspensión bajo la influencia de la gravedad. Este fenómeno, conocido como sedimentación de partículas, provoca la acumulación de sólidos en el interior de las tuberías de suministro, los tramos muertos y las cavidades de las válvulas, lo que da lugar a graves desequilibrios en la distribución y a obstrucciones.

Por el contrario, si el fluido se ve sometido a un cizallamiento mecánico excesivo —como el generado por impulsores de altas revoluciones por minuto o caídas bruscas de presión a través de orificios estrechos—, se superan las barreras electrostáticas o estéricas protectoras que rodean a los nanoabrasivos. Esto desencadena una coagulación inducida por el cizallamiento, lo que hace que las partículas individuales se agrupen en aglomerados a escala macroscópica o «partículas grandes» (LP). En un entorno de proceso por debajo de los 3 nm, estas partículas aglomeradas actúan como elementos cortantes sobre la superficie de la oblea, creando microarañazos, marcas de vibración y líneas abiertas que arruinan lotes enteros de producción. Por lo tanto, el circuito de fluido dentro de un SDS debe mantener una velocidad de recirculación continua, de bajo cizallamiento y uniforme (normalmente entre 0,5 y 1,5 metros por segundo) para evitar tanto la sedimentación como la agregación.

Arquitectura de hardware y diseño de tuberías
Para mantener una recirculación continua y de bajo cizallamiento, la infraestructura física de un sistema de suministro de suspensión (SDS) debe evitar los paradigmas de tuberías estándar. Se evalúa cada componente a lo largo del recorrido del fluido en cuanto a su impacto en la dinámica de la capa límite. Para las líneas de transporte de productos químicos se seleccionan fluoropolímeros de pureza ultraalta, principalmente perfluoroalcoxi (PFA) y fluoruro de polivinilideno de alta pureza (PVDF), debido a su excepcional inercia química, su acabado superficial liso y sus propiedades de mínima lixiviación de metales traza. Se minimizan las uniones mecánicas en favor de la soldadura orbital continua o de conexiones acampanadas no en contacto con el fluido, con el fin de mantener un perfil de superficie interior ininterrumpido.

Los trazados de las tuberías se diseñan para eliminar los «tramos muertos» —bolsas de fluido estancado donde la suspensión puede acumularse y secarse—. Cualquier suspensión seca acabará desprendiéndose en forma de aglomerados de áridos, que volverán a migrar al circuito principal de suministro y actuarán como fuentes de microcontaminación. Las curvas y los codos se realizan con radios de curvatura amplios (normalmente 5D o 10D) en lugar de accesorios agudos de 90 grados, para mantener estados de flujo laminar o de transición y evitar picos de cizallamiento localizados. Las válvulas del sistema de suministro de suspensión deben presentar diseños especializados no en contacto con el fluido, tipo vertedero o de diafragma, que aíslen el actuador mecánico de la trayectoria del fluido, al tiempo que proporcionen una cavidad interna lisa y autodrenante.

Tecnologías de bombeo y prevención del cizallamiento
La elección de la tecnología de bombeo representa una de las decisiones más críticas en la ingeniería de los sistemas de suministro de lodos. Las bombas centrífugas convencionales o las bombas de pistón de desplazamiento positivo no son adecuadas para los circuitos de lodos de CMP debido a las zonas de contacto de alto cizallamiento entre los impulsores, los sellos y las carcasas. En su lugar, los sistemas modernos utilizan mecanismos de bombeo especializados de bajo cizallamiento. Entre los más utilizados se encuentran las bombas centrífugas levitantes sin cojinetes y las bombas neumáticas de fuelle.

Las bombas levitantes sin cojinetes utilizan la levitación magnética para suspender el rotor en el interior de la carcasa de la bomba, eliminando así todos los cojinetes mecánicos, ejes y juntas dinámicas. Al no haber puntos de contacto físico, el fluido experimenta una fricción mecánica y una tensión de cizallamiento mínimas, lo que preserva la distribución del tamaño de las partículas (PSD) de la suspensión abrasiva a lo largo de millones de ciclos. Las bombas neumáticas de fuelle, por su parte, utilizan expansiones alternas de aire a presión para desplazar suavemente el fluido dentro de fuelles flexibles de fluoropolímero. Estas bombas funcionan a bajas frecuencias de carrera para minimizar las velocidades internas del fluido y la turbulencia, lo que garantiza que las delicadas formulaciones coloidales se mantengan estructuralmente uniformes desde el depósito hasta la plataforma de la herramienta de CMP.

Filtración avanzada y control de la contaminación
La filtración dentro de un sistema de suministro de lodos es, fundamentalmente, un proceso de clasificación en varias etapas, más que una simple eliminación de partículas. El objetivo no es capturar toda la materia sólida, sino extraer las partículas de gran tamaño (LPC) y los aglomerados, al tiempo que se permite que los nanoabrasivos activos y nominales pasen sin obstáculos. Esto requiere filtros de profundidad y filtros de membrana plisada altamente especializados, con umbrales de retención absolutos definidos con precisión, a menudo en el rango de 0,1 a 0,5 micras, dependiendo de la aplicación de CMP.

Las configuraciones de los filtros suelen desplegarse en topologías en serie, comenzando con filtros de profundidad gruesos en la estación de suministro a granel para capturar el material agregado formado durante el transporte de productos químicos o el batido. Los filtros de clasificación intermedios se colocan a lo largo del circuito principal de recirculación, mientras que los filtros ultrafinos en el punto de uso (POU) se instalan inmediatamente aguas arriba de las boquillas de dosificación en las mesas de pulido. Es fundamental supervisar las diferencias de presión a través de estas carcasas de filtro; un aumento de la caída de presión indica la saturación del filtro o la formación localizada de una capa de residuos, lo que puede alterar el caudal volumétrico de la suspensión y los perfiles de cizallamiento si no se gestiona adecuadamente.

Instrumentación analítica, automatización y monitorización
Mantener la uniformidad de los productos químicos requiere un conjunto automatizado de instrumentos analíticos integrados directamente en el sistema de suministro de suspensión. Las redes de sensores en tiempo real realizan un seguimiento de las características físicas y químicas clave, entre las que se incluyen el pH, la conductividad eléctrica, la densidad y la temperatura. En los procesos de nodos avanzados, los módulos de mezcla automatizados realizan una dosificación precisa de agua desionizada (DIW), aditivos químicos y matrices de suspensión concentradas mediante controladores de caudal másico (MFC) de bucle cerrado y balanzas de alta precisión.

Además, se utilizan contadores ópticos de partículas (OPC) en línea para realizar un seguimiento de las tendencias de partículas de gran tamaño (LPC) sin interrumpir el flujo de producción. Si se detecta un aumento en el recuento de partículas de gran tamaño, lo que indica una agregación localizada o una fuga en el filtro, la red de control automatizada puede activar inmediatamente una alerta, desviar la trayectoria del fluido afectado hacia un bucle de aislamiento o poner en marcha sistemas de filtración de reserva. Este nivel de bucle de retroalimentación automatizado garantiza que las propiedades físicas de la suspensión se mantengan estrictamente dentro de los límites aceptables del control estadístico de procesos (SPC) antes de que el fluido llegue a una oblea de producción de alto valor.

Sistema de suministro de suspensión
Sistema de suministro de suspensión
Conclusión y tendencias futuras
El sistema de suministro de suspensión ha pasado de ser una utilidad de apoyo a convertirse en una tecnología fundamental que permite el proceso en las fundiciones avanzadas de semiconductores. Gestionar el delicado equilibrio entre la cinética de los fluidos, la seguridad mecánica y el control de la microcontaminación es vital para lograr rendimientos sostenibles en dimensiones inferiores a 3 nm. A medida que la industria avanza hacia arquitecturas de próxima generación, como las nanohojas Gate-All-Around (GAA) y las redes de suministro de energía por la parte posterior (BSPDN), la complejidad de los procesos de CMP no hará más que multiplicarse, lo que requerirá composiciones químicas de las suspensiones aún más sofisticadas.

Es probable que el desarrollo futuro de los SDS se centre en la integración de algoritmos de aprendizaje automático para el mantenimiento predictivo de la filtración, en el uso de sensores inteligentes avanzados capaces de realizar análisis químicos multiespectrales continuos y en el perfeccionamiento de la mecánica de fluidos para gestionar suspensiones altamente abrasivas y diseñadas a medida. Al abordar estos retos logísticos relacionados con los fluidos con un riguroso enfoque de ingeniería, las tecnologías de los sistemas de suministro de lodos (Slurry Delivery System) siguen tendiendo un puente entre el diseño químico y la fabricación física de dispositivos.

Para obtener más información sobre el sistema de suministro de lodos, puede visitar la página web de Chengwei Semiconductor en https://www.chengweisemi.com/slurry-delivery-system-sds/.
