En entornos industriales, médicos y de laboratorio, la demanda de un suministro continuo y fiable de gases —desde oxígeno y nitrógeno hasta argón, hidrógeno y mezclas de gases especiales— suele satisfacerse no con cilindros individuales, sino con sistemas de distribución de cilindros . Estos sistemas, que combinan el contenido de varios cilindros en un flujo de suministro unificado, son fundamentales para operaciones que requieren caudales elevados, tiempos de actividad prolongados o mayor seguridad en el suministro. Sin embargo, la mayor complejidad y escala de estos sistemas conllevan importantes riesgos para la seguridad. Un fallo en un sistema de distribución puede tener consecuencias catastróficas, como asfixia, incendio, explosión o liberación de sustancias tóxicas.

Este artículo ofrece una guía completa sobre las directrices de seguridad y las mejores prácticas para el diseño, la instalación, la operación y el mantenimiento de sistemas de colectores de cilindros de gas. El cumplimiento de estos principios es fundamental para garantizar la seguridad del personal, proteger los activos y mantener la integridad operativa.


fabricantes de sistemas de cambio automático de gas


Comprensión de los sistemas colectores: componentes y tipos

Un conocimiento básico del sistema es fundamental para la seguridad. Un sistema típico de colector de cilindros de gas consta de:

Bancos de cilindros: Dos o más grupos de cilindros (a menudo un banco “primario” y uno “secundario” o “de reserva”).
Conexiones del cilindro: Conjuntos de mangueras de alta presión o conectores tipo pigtail con conexiones específicas para cilindros (por ejemplo, accesorios CGA).
Encabezado del colector: Un colector de tuberías común que consolida el gas de los cilindros conectados.
Unidad de cambio: El corazón del sistema. Conmuta automática o manualmente el suministro de gas del banco vacío al banco lleno, garantizando un flujo ininterrumpido. Incluye reguladores de presión, manómetros (para la presión del cilindro y de suministro) y un mecanismo de conmutación (detección de presión o eléctrico).
Válvulas de aislamiento: Válvulas en cada conexión del cilindro y en el cabezal para permitir el aislamiento durante el mantenimiento o en caso de emergencia.
Revisar válvulas: Evita el reflujo entre cilindros o bancos, algo fundamental para mantener la pureza y la seguridad del gas.
Dispositivos de alivio de presión: Válvulas de seguridad o discos de ruptura en el cabezal para proteger contra la sobrepresurización.
Regulador de entrega: Reduce la presión del cabezal a una presión de trabajo estable y utilizable para la tubería aguas abajo.
Puerto de ventilación/purga: Para ventilar gases de forma segura durante cambios o mantenimiento.
Tipos de colectores:

Colectores manuales: Requiere que un operador cambie físicamente las válvulas cuando el banco primario se agote. Adecuado para aplicaciones no críticas.
Colectores semiautomáticos: Utilice manómetros para indicar el agotamiento, pero el cambio es manual.
Colectores totalmente automáticos: Utilice un dispositivo de conmutación con sensor de presión para cambiar de banco automáticamente sin interrupción. Esencial para aplicaciones críticas como el suministro de gases medicinales.




Pautas fundamentales de seguridad

La seguridad comienza con un enfoque sistemático, regido por estándares reconocidos y una cultura de precaución.

Fase de diseño y adquisición
La compatibilidad del gas es primordial: Todos los componentes (tuberías de cabecera, válvulas, reguladores, sellos (elastómeros) y manómetros) deben ser compatibles con el servicio de gas específico. El servicio de oxígeno requiere componentes especialmente limpiados («servicio de oxígeno») y libres de hidrocarburos para evitar la combustión. Los gases corrosivos como el HCl requieren materiales resistentes a la corrosión adecuados.
Siga los códigos y estándares: El diseño debe cumplir con las normas locales, nacionales e internacionales aplicables. Entre las referencias clave se incluyen:
Folletos de la CGA (Asociación de Gas Comprimido): por ejemplo, CGA G-4.1 para oxígeno, CGA P-1 para manipulación segura.
Normas de la NFPA (Asociación Nacional de Protección contra Incendios): por ejemplo, NFPA 99 para instalaciones de atención médica (gases medicinales), NFPA 55 para gases a granel.
ASME B31.3: Para diseño de tuberías de proceso.
Directivas locales sobre equipos a presión: (por ejemplo, PED en Europa, AS/NZ 3788 en Australasia).
Dimensionamiento correcto y clasificaciones de presión: El sistema debe estar diseñado para el caudal y la presión máximos requeridos. Todos los componentes deben tener una presión nominal superior a la presión máxima prevista de la fuente (p. ej., presión máxima del cilindro a 21 °C/70 °F, considerando la posible exposición solar).
Características de seguridad inherentes: El diseño debe incluir:
Líneas de ventilación dedicadas: Para los gases de escape, ventilarlos a un lugar seguro al aire libre, lejos de fuentes de ignición y entradas de aire.
Etiquetado adecuado: Etiquetas claras y permanentes para el nombre del gas, la dirección del flujo y las advertencias de peligro.
Protección física: Protecciones para proteger contra impactos de cilindros o componentes.
Separación y segregación: Los oxidantes (por ejemplo, O2) deben almacenarse y transportarse por tuberías separados de los inflamables (por ejemplo, H2, acetileno) según los requisitos de distancia de separación.
Instalación y puesta en marcha
Personal calificado: La instalación debe ser realizada únicamente por instaladores certificados o técnicos capacitados en la instalación de sistemas de gas y en los códigos locales de tuberías a presión.
Prueba de fugas: Tras la instalación, se debe realizar una prueba de fugas en todo el sistema mediante un método aprobado (p. ej., prueba de caída de presión, prueba de burbujas con una solución de detección de fugas compatible con el gas). Nunca utilice soluciones jabonosas en sistemas de oxígeno.
Purga: Antes de ponerlo en servicio, el sistema debe purgarse completamente con un gas inerte (como nitrógeno) o el propio gas de proceso para eliminar contaminantes, humedad o aire, algo especialmente crítico para sistemas de gas reactivo o de alta pureza.
Documentación: Crear y mantener dibujos “tal como están construidos”, una lista de componentes y un informe de puesta en servicio.




Mejores prácticas operativas

La operación diaria segura depende de procedimientos disciplinados y usuarios capacitados.

Manipulación y conexión de cilindros:
Asegure siempre los cilindros con cadenas o correas a un soporte firme.
Antes de la conexión, realice el procedimiento de “abrir y limpiar”: abra levemente y cierre inmediatamente la válvula del cilindro para limpiar la suciedad o los residuos del puerto.
Utilice el conector CGA correcto. Nunca fuerce las conexiones.
Asegúrese de que las etiquetas de los cilindros coincidan con el servicio de gas del colector. Nunca se base únicamente en el color del cilindro para su identificación.
Procedimientos de cambio (para sistemas manuales):
Supervise periódicamente los manómetros de presión del banco primario.
Cuando el banco primario esté próximo a agotarse, cierre la válvula de aislamiento del banco primario.
Abra completamente la válvula de aislamiento del banco de reserva.
Siga un procedimiento operativo estándar (SOP) escrito en todo momento.
Controles diarios/previos al uso:
Inspeccione si hay signos de daño, corrosión o formación de escarcha (indicativo de una fuga).
Compruebe que todas las válvulas estén en sus posiciones normales de funcionamiento correctas.
Verifique que los manómetros estén leyendo dentro de los rangos esperados.
Respuesta de emergencia:
Conozca la ubicación y el funcionamiento de la válvula principal de cierre de emergencia (VEE). Esta válvula debe estar claramente marcada y ser accesible a menos de 10 segundos de la ubicación del colector.
Todo el personal en el área debe estar capacitado sobre las propiedades del gas (por ejemplo, oxidante, inerte, inflamable, tóxico) y la respuesta de emergencia adecuada (evacuación, ventilación, respuesta al incendio).
Coloque instrucciones de emergencia claras cerca.




Régimen de Mantenimiento e Inspección

El mantenimiento proactivo previene fallas.

Programa de mantenimiento preventivo: Establecer un programa basado en las recomendaciones del fabricante y la evaluación de riesgos. Este suele incluir:
Inspección/revisión del regulador: Anualmente o según horas de servicio. Los diafragmas y asientos se degradan.
Prueba de fugas: Vuelva a probar todo el sistema al menos una vez al año o después de cualquier mantenimiento.
Comprobación del funcionamiento de la válvula: Asegúrese de que todas las válvulas de aislamiento y de cambio funcionen sin problemas.
Verificación del dispositivo de alivio: Verifique que las válvulas de alivio de presión no estén selladas o bloqueadas y que se encuentren dentro de su fecha de calibración.
Reemplazo de componentes:
Utilice únicamente piezas de repuesto aprobadas o especificadas por el fabricante.
Reemplace las mangueras flexibles de alta presión (pigtails) según un cronograma basado en el tiempo (por ejemplo, cada 3 a 5 años) independientemente de la condición visible, ya que la degradación interna no es visible.
Mantenimiento de registros: Mantenga un registro detallado de todas las inspecciones, pruebas, acciones de mantenimiento e incidentes. Este es un requisito legal en muchas jurisdicciones y es esencial para el seguimiento del historial del sistema.




Consideraciones especiales para gases específicos

Oxidantes (oxígeno, óxido nitroso): Aplique una política estricta de "manos limpias, herramientas limpias". No se permiten aceites, grasas ni hidrocarburos. Utilice únicamente selladores de roscas compatibles con el oxígeno (si los hay). Coloque letreros de "Prohibido fumar/llamas abiertas".
Inflamables (hidrógeno, acetileno, metano): Asegúrese de que todos los equipos eléctricos del área tengan la clasificación adecuada para áreas peligrosas de Clase I, División 1 o 2. Instale supresores de llamas donde sea necesario. Conecte a tierra y conecte todos los componentes para evitar descargas estáticas.
Inertes (Nitrógeno, Argón, CO2): El principal riesgo es la asfixia. Instale el colector en una zona bien ventilada. Considere la posibilidad de instalar monitores de deficiencia de oxígeno con alarmas sonoras y visuales si el riesgo es significativo. Etiquete las zonas claramente: «Nitrógeno: puede causar asfixia».
Tóxicos y corrosivos: Instale el colector dentro de un gabinete de gas o un recinto ventilado con escape a un depurador o a un lugar seguro. Proporcione instalaciones de lavaojos y duchas de emergencia de fácil acceso. Utilice tuberías de doble contención cuando sea necesario.

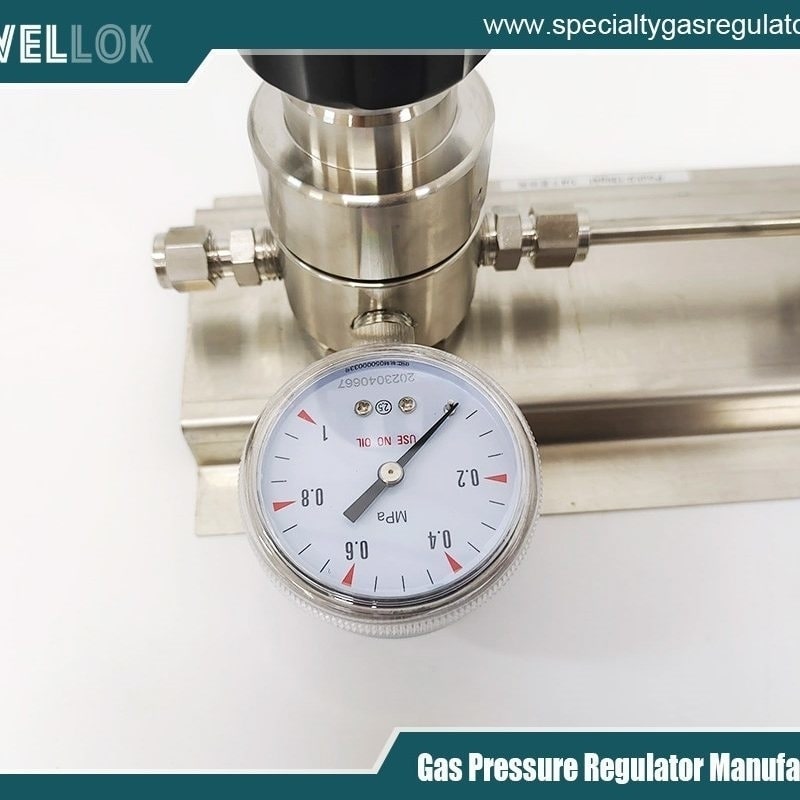

Válvulas de diafragma y reductores de presión de acero inoxidable 316L de pureza ultraalta (UHP)


Conclusión

Los sistemas de distribución de cilindros de gas son controles de ingeniería que, cuando se diseñan y gestionan correctamente, mejoran significativamente tanto la eficiencia operativa como la seguridad. Sin embargo, su complejidad exige respeto y una estricta adhesión a un marco de seguridad integral. Este marco se basa en cuatro pilares: diseño competente conforme a las normas, instalación y puesta en marcha profesionales, operación diaria disciplinada por personal capacitado y una sólida cultura de mantenimiento documentada.

Invertir en seguridad no es solo una cuestión de cumplimiento normativo; es un imperativo operativo fundamental. Una falla en un sistema de colector de gas puede tener consecuencias rápidas y graves. Al implementar las directrices y las mejores prácticas descritas anteriormente, las organizaciones pueden garantizar que su suministro de gas no solo sea confiable, sino también seguro, protegiendo así sus activos más valiosos: su personal y sus instalaciones.
