Comprensión de los reguladores de tanques de nitrógeno de alta presión

Comprensión de los reguladores de tanques de nitrógeno de alta presión

En el ámbito de los gases industriales, el nitrógeno destaca como uno de los elementos más versátiles y utilizados. Es inerte, no inflamable y esencial en aplicaciones que van desde la conservación de alimentos hasta la fabricación de alta tecnología. Sin embargo, el nitrógeno se suele almacenar en tanques o cilindros de alta presión, que a menudo superan los 3000 PSI (libras por pulgada cuadrada), lo que plantea importantes desafíos para su uso seguro y eficiente. Aquí es donde entra en juego el regulador de presión para tanques de nitrógeno . Este regulador es un dispositivo fundamental diseñado para reducir y controlar la presión del nitrógeno desde el tanque de almacenamiento hasta un nivel utilizable para los equipos o procesos posteriores.

Estos reguladores garantizan que el gas se suministre a una presión constante y segura, evitando daños en herramientas, tuberías o aplicaciones del usuario final. Sin ellos, la alta presión bruta del tanque podría provocar explosiones, fugas u operaciones ineficientes. En este artículo técnico, exploraremos los fundamentos de los reguladores de tanques de nitrógeno de alta presión, incluyendo sus principios de funcionamiento, componentes, tipos, aplicaciones, criterios de selección, mantenimiento y consideraciones de seguridad. Al comprender estos aspectos, ingenieros, técnicos y operadores pueden tomar decisiones informadas para optimizar sus sistemas.

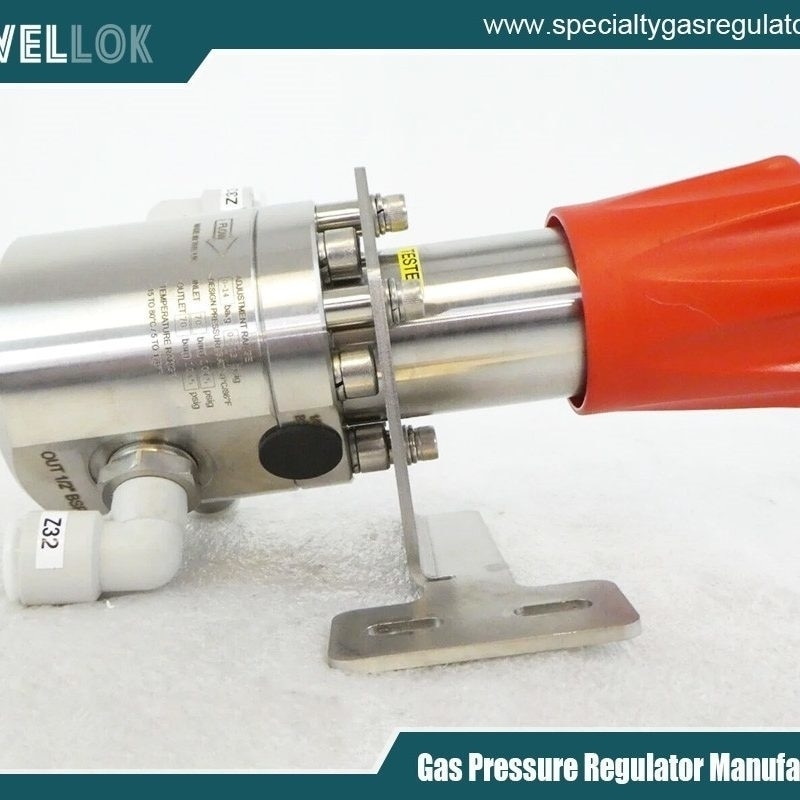

Regulador de tanque de gas nitrógeno de alta presión
Principios básicos de funcionamiento

En esencia, un regulador de tanque de nitrógeno de alta presión funciona según el principio de reducción y estabilización de la presión. El nitrógeno se comprime en tanques a presiones de hasta 7500 psig (libras por pulgada cuadrada manométrica) para aplicaciones de ultraalta presión. El regulador actúa como un regulador, utilizando componentes mecánicos para reducir la presión de entrada a una presión de salida más baja, a menudo ajustable entre 0 y 600 psi, según el modelo.

El proceso comienza cuando el gas a alta presión ingresa al regulador a través de un puerto de entrada. En su interior, un diafragma o pistón detecta la presión de salida y ajusta una válvula para mantener el nivel deseado. Si la presión aguas abajo disminuye debido al aumento de la demanda, la válvula se abre más para permitir un mayor flujo de gas. Por el contrario, si la presión aumenta, la válvula se cierra para restringir el flujo. Este mecanismo de retroalimentación garantiza la estabilidad, incluso cuando la presión del tanque disminuye con el tiempo a medida que se agota el gas.

Para situaciones de alta presión, los reguladores se fabrican con materiales robustos que soportan fuerzas extremas. El latón se utiliza comúnmente por su resistencia a la corrosión y durabilidad, mientras que los sellos de materiales como Viton o PTFE toleran la naturaleza inerte del nitrógeno sin degradarse. El regulador también incorpora características de seguridad como válvulas de alivio de presión para ventilar el exceso de presión, protegiendo así el sistema de la sobrepresurización.



Componentes clave

Un regulador típico para un tanque de nitrógeno a alta presión consta de varios componentes esenciales que funcionan al unísono:

Conexión de entrada: Este es el puerto que se conecta al tanque de nitrógeno, a menudo utilizando conexiones estandarizadas como CGA-580 para nitrógeno en EE. UU. o roscas hembra W24.3×1/14 en Europa. Debe soportar presiones de entrada de hasta 3000-7500 PSI sin fugas.
Cuerpo y capó: La carcasa principal, generalmente de latón forjado, alberga los mecanismos internos. El capó cubre el mecanismo de ajuste y está diseñado para facilitar el acceso.
Manómetros: Los manómetros dobles son estándar: uno para la presión del tanque (entrada), con una lectura de hasta 3000-4000 PSI, y otro para la presión de salida, generalmente de 0-120 PSI o superior para los modelos de alto caudal. Los protectores de goma los protegen de daños.
Diafragma o pistón: El elemento sensor que responde a los cambios de presión. Los diafragmas son membranas flexibles para presiones más bajas, mientras que los pistones se utilizan en modelos de alta presión para mayor precisión y durabilidad.
Perilla o tornillo de ajuste: Permite ajustar la presión de salida deseada. En algunos modelos, se trata de una manija en T para un control preciso.
Asiento y asiento de válvula: El conjunto de válvula que controla el flujo de gas. Materiales como el acero inoxidable garantizan una larga vida útil.
Puerto de salida: se conecta a mangueras o equipos, a menudo con accesorios de púas para una fijación segura.
Válvula de alivio: libera gas automáticamente si la presión excede los límites seguros, evitando fallas catastróficas.
Estos componentes están diseñados para minimizar la caída de presión y garantizar caudales adecuados para la aplicación, desde el uso en laboratorio de bajo flujo hasta la purga industrial de gran volumen.



Tipos de reguladores

Los reguladores de tanque de gas nitrógeno de alta presión vienen en varios tipos para adaptarse a diferentes necesidades:

Reguladores de una sola etapa: Reducen la presión en un solo paso. Son sencillos, rentables e ideales para aplicaciones donde la presión de entrada se mantiene relativamente constante. Sin embargo, a medida que la presión del tanque disminuye, la presión de salida puede variar ligeramente.

Reguladores de doble etapa: Con dos etapas de reducción, mantienen una presión de salida constante independientemente de las fluctuaciones de entrada. La primera etapa reduce a una presión intermedia y la segunda ajusta con precisión la salida final. Son ideales para tareas de precisión como análisis de laboratorio o calibración.

Reguladores de alto caudal: Diseñados para aplicaciones que requieren grandes volúmenes de gas, como purgas de sistemas de climatización (HVAC) o soldadura. Pueden suministrar hasta 5000 pies cúbicos por hora (SCFH) manejando altas presiones de entrada.

Reguladores de colector: Se utilizan en sistemas con múltiples tanques y permiten una conmutación fluida entre cilindros sin interrumpir el flujo. Son comunes en operaciones continuas, como las líneas de envasado de alimentos.

– Modelos de presión ultra alta: Clasificados para presiones de entrada de hasta 7500 PSIG, están diseñados para usos especializados como deportes de motor o pruebas de alta presión.

Cada tipo se selecciona en función de factores como el rango de presión, el caudal y las condiciones ambientales.



Aplicaciones

Los reguladores de tanques de nitrógeno a alta presión encuentran aplicaciones en diversas industrias:

En sistemas de climatización (HVAC) y refrigeración, facilitan la purga de los sistemas para eliminar la humedad y los contaminantes, garantizando así un funcionamiento eficiente. En soldadura y fabricación de metales, los reguladores de nitrógeno proporcionan gas de protección para prevenir la oxidación durante procesos como la soldadura TIG.

El sector de alimentos y bebidas los utiliza para el envasado en atmósfera modificada, prolongando la vida útil al desplazar el oxígeno. En los laboratorios, los reguladores precisos respaldan la cromatografía de gases y otros instrumentos analíticos.

La fabricación farmacéutica los utiliza para la inertización y así evitar reacciones con compuestos sensibles. En las pruebas aeroespaciales y automotrices, los modelos de alta presión simulan condiciones extremas para la validación de componentes.

Además, en electrónica, ayudan en los procesos de soldadura y limpieza, mientras que en petróleo y gas, apoyan en las pruebas de presión de tuberías.



Selección e instalación

Para elegir el regulador de tanque de gas nitrógeno de alta presión adecuado es necesario evaluar varios criterios:

– Requisitos de presión: adapte la entrada máxima a la presión del tanque y la salida a las necesidades de la aplicación.

– Caudal: asegúrese de que el regulador pueda manejar el volumen solicitado sin una caída de presión excesiva.

– Compatibilidad del material: El nitrógeno es inerte, pero asegúrese de que los sellos no se degraden con trazas de impurezas.

– Certificaciones: Busque el cumplimiento de estándares como CGA o ISO para la seguridad.

La instalación es sencilla pero crucial: Conecte el regulador a la válvula del tanque, apriételo firmemente y verifique si hay fugas con agua jabonosa. Ajuste la presión de salida gradualmente mientras monitorea los manómetros. Instale siempre en un área bien ventilada para evitar el riesgo de asfixia por la acumulación de nitrógeno.



Mantenimiento y seguridad

El mantenimiento regular prolonga la vida útil del regulador de nitrógeno de alta presión. Inspeccione la precisión de los manómetros, limpie los filtros de entrada para evitar obstrucciones y reemplace los sellos desgastados anualmente. Guarde los reguladores en un lugar seco y limpio para evitar la corrosión.

La seguridad es primordial: Nunca exceda las presiones nominales, utilice únicamente accesorios compatibles y use equipo de protección al manipular sistemas de alta presión. Tenga en cuenta las propiedades asfixiantes del nitrógeno; asegúrese de que haya una ventilación adecuada. En caso de fugas, evacue y ventile el área antes de realizar reparaciones.

Las pruebas periódicas, como las de presión hidrostática, verifican la integridad. Seguir las instrucciones del fabricante minimiza los riesgos.




Regulador de tanque de gas nitrógeno de alta presión
Conclusión

Los reguladores de tanque de nitrógeno de alta presión son indispensables para el manejo seguro y eficiente del gas en una gran variedad de aplicaciones. Al reducir y estabilizar la presión, permiten un control preciso, mejorando la productividad y la seguridad. A medida que la tecnología avanza, estos dispositivos siguen evolucionando, incorporando monitoreo digital para operaciones más inteligentes. Comprender sus principios, componentes y mejores prácticas permite a los usuarios aprovechar al máximo el potencial del nitrógeno.
