Los reguladores de gases especiales de precisión para instrumentos analíticos son guardianes invisibles de la integridad de los datos

Los reguladores de gases especiales de precisión para instrumentos analíticos son guardianes invisibles de la integridad de los datos

En el exigente mundo de la química analítica, donde las mediciones a nivel de partes por mil millones (ppb) o incluso partes por billón (ppt) determinan decisiones críticas, cada componente de la cadena de instrumentación se examina minuciosamente para evaluar su contribución a la exactitud, la precisión y la fiabilidad. Si bien los espectrómetros de masas, los cromatógrafos y los detectores ópticos suelen acaparar la atención, su rendimiento se basa fundamentalmente en un dispositivo sencillo pero de vital importancia: el regulador de gases especiales de precisión . Mucho más que una simple válvula reductora de presión, estos reguladores constituyen la primera y más crucial interfaz entre la bombona de gas a alta presión y el sensible instrumento analítico. Son los guardianes anónimos de la integridad de los datos, encargados de suministrar gas ultrapuro, químicamente consistente y estable a la presión: la esencia misma de un análisis preciso.

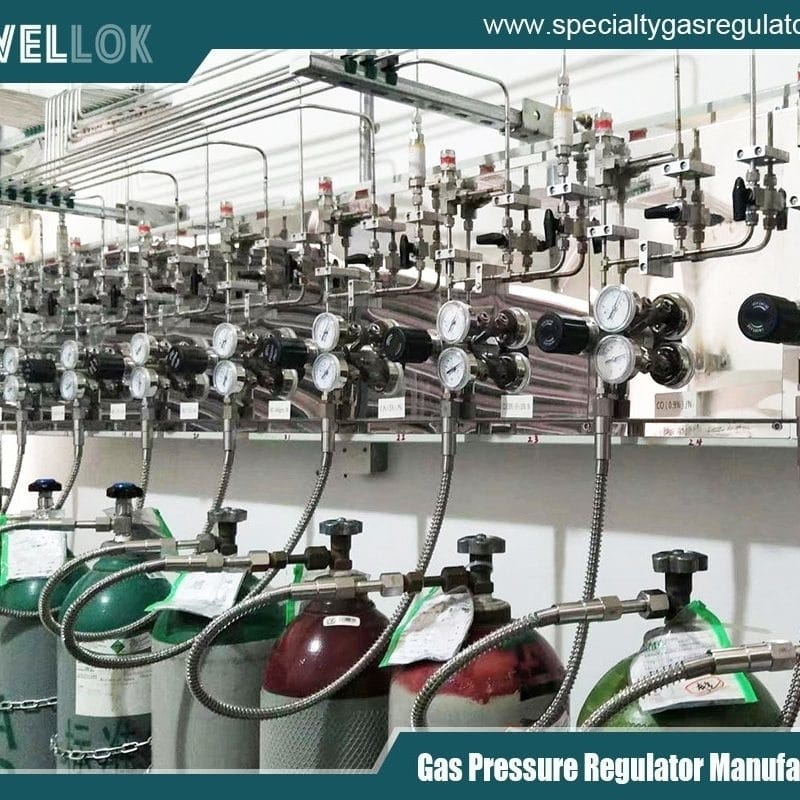

Válvulas de diafragma y reductores de presión de acero inoxidable 316L de pureza ultraalta (UHP)
El papel fundamental: más allá de la simple reducción de la presión

Las técnicas analíticas como la cromatografía de gases (GC), la cromatografía de gases-espectrometría de masas (GC-MS), la espectroscopia de emisión óptica con plasma acoplado inductivamente/espectrometría de masas (ICP-OES/MS) y diversos gases detectores (p. ej., para detectores de ionización de llama, FID) se basan en gases especiales de pureza precisa. Estos gases —incluido el aire cero, el gas portador helio de alta pureza, el gas combustible hidrógeno, el argón para ICP y una variedad de mezclas de gases de calibración— deben llegar al instrumento sin contaminación ni alteración.

Un regulador industrial estándar no está bien equipado para esta tarea. Sus componentes internos pueden desgasificar contaminantes, sus sellos de elastómero pueden hincharse e introducir hidrocarburos, y su control de presión puede ser demasiado grueso, lo que provoca fluctuaciones de flujo que se manifiestan como deriva de la línea base o cambios en el tiempo de retención en un cromatograma. Un regulador de precisión para gases especiales está diseñado específicamente para prevenir estas fallas. Su misión principal es triple:

Contención de la pureza: Para preservar la composición del gas al salir del cilindro, sin introducir contaminantes adicionales.
Control de presión de precisión: Proporcionar una presión de salida estable y repetible a pesar de las fluctuaciones en la presión del cilindro, asegurando caudales constantes.
Seguridad e integridad: Para contener de forma segura la alta presión y evitar cualquier difusión retrógrada de contaminantes atmosféricos en la corriente de gas.




Diseño e ingeniería: una inmersión profunda en la precisión

El rendimiento excepcional de estos reguladores de gases especiales de precisión se debe a una selección meticulosa de materiales, mecanismos y geometría en su diseño.

Materiales de construcción:
Acero inoxidable (316L o 316L VIM/VAR): El estándar para piezas en contacto con el medio. El 316L ofrece una excelente resistencia a la corrosión. Para las aplicaciones más exigentes (p. ej., análisis de semiconductores o de impurezas traza), se utilizan reguladores de 316L sometidos a fusión por inducción al vacío y refusión por arco al vacío (VIM/VAR). Este proceso reduce drásticamente las inclusiones y los huecos, creando una superficie pasiva ultralisa que minimiza la adsorción y desorción de humedad u otros contaminantes.
Diafragmas: El corazón del mecanismo de control de presión. Si bien los diafragmas de elastómero (p. ej., Buna-N, Viton®) son comunes en los reguladores de uso general, las unidades de precisión suelen utilizar diafragmas de acero inoxidable. Los diafragmas metálicos eliminan el riesgo de permeación, desgasificación de plastificantes y reacciones con gases agresivos. Proporcionan un sello hermético, separando completamente la cámara del resorte de la corriente de gas.
Focas: Cuando se requieren sellos, se emplean polímeros avanzados como PTFE (Teflon®) o Kalrez® (perfluoroelastómero). Estos materiales ofrecen una inercia química superior, baja desgasificación y compatibilidad con una amplia gama de gases especiales, incluyendo especies corrosivas y agresivas como HCl, H₂S o silanos.
Acabado de la superficie: Los pasajes internos se pulen hasta alcanzar un acabado de alta calidad (por ejemplo, 10Ra o mejor) para reducir el área de superficie donde las impurezas podrían adsorberse y luego liberarse, un fenómeno conocido como "efecto memoria".
Volumen interno y purgabilidad:
Los reguladores de precisión están diseñados con un volumen interno mínimo ("volumen muerto") para facilitar una purga rápida y eficiente. Esto es esencial al cambiar de cilindros para evitar la contaminación cruzada o tiempos de equilibrado prolongados. Algunos diseños incorporan puertos de purga para permitir un flujo cruzado o barrido del interior del regulador, asegurando que el gas más puro llegue a la salida.
Mecanismo de control de presión:
La estabilidad de la presión de salida es fundamental. La regulación en dos etapas es común para lograr la máxima estabilidad. La primera etapa gestiona la caída de presión considerable y variable desde la presión del cilindro (p. ej., 2000 psi) hasta una presión intermedia; la segunda etapa proporciona una salida precisa y estable (p. ej., 50 psi). El uso de un diafragma grande y sensible, y asientos de válvula mecanizados con precisión, permite la compensación de la caída de presión, manteniendo la presión de tarado incluso cuando la presión de entrada disminuye.
Diseño específico para gas:
Un enfoque único es inaceptable. Los reguladores suelen centrarse en familias de gases específicas:
Gases inertes (He, Ar, N₂): Utilice diafragmas estándar de acero inoxidable y metal.
Gases corrosivos (HCl, HBr, NH₃): Están construidos totalmente de acero inoxidable o Monel, con sellos compatibles y pueden usar un diafragma que aísla la cámara del resorte del gas.
Gases pirofóricos (silano, fosfina): Utilice diseños especializados con válvulas de retención integradas y supresores de llamas para evitar la ignición aguas arriba.
Gases tóxicos: A menudo vienen como parte de un sistema de gabinete de gas completamente dedicado y con contenido, con válvulas de exceso de flujo y cierres de seguridad adicionales.




Criterios clave de selección para la solicitud

Elegir el regulador correcto es un proceso sistemático. Una selección incorrecta puede generar datos erróneos, daños en el instrumento o riesgos de seguridad.

Tipo de gas y pureza: Adapte el material del regulador a la corrosividad y reactividad del gas. La pureza del gas requerida (p. ej., 99.9999 % frente a 99.999 %) determina el nivel de limpieza (VIM/VAR frente a 316L estándar).
Requisitos de presión de entrada y salida: Asegúrese de que la presión máxima de entrada (PMI) del regulador supere la presión del cilindro y que su rango de presión de salida cubra las necesidades del instrumento. La precisión de la presión de suministro (presión de salida) suele ser de ±1-5 % del fondo de escala para unidades de precisión.
Capacidad de flujo (Cv): El regulador debe dimensionarse para suministrar el caudal requerido sin caídas ni bloqueos excesivos. Un tamaño insuficiente restringe el caudal; un tamaño excesivo puede provocar un control deficiente con caudales bajos.
Integridad de fugas: Busque las tasas de fuga especificadas, tanto internas (del lado de alta a baja presión) como externas, a menudo expresadas en atm cc/s de helio. Para trabajos con ultratrazas, la integridad de las fugas externas es fundamental para evitar que el oxígeno, el nitrógeno o la humedad atmosféricos contaminen la muestra o la corriente de gas portador.
Conexiones: Asegúrese de la compatibilidad con las válvulas de cilindro (conexiones CGA, DIN, BS) y los racores de entrada de instrumentos (por ejemplo, VCJ® de 1/4″ o 1/8″, Swagelok®).
Caracteristicas de seguridad: Dependiendo del gas, características como dispositivos de alivio de presión incorporados (PRD), válvulas de retención y respiraderos filtrados se vuelven esenciales.




Aplicaciones en todos los dominios analíticos

GC y GC-MS: Un suministro estable y limpio de gas portador de helio es fundamental. Los contaminantes o las fluctuaciones de presión causan ruido de línea base, tiempos de retención variables y picos fantasma, lo que compromete el análisis cualitativo y cuantitativo. Es fundamental contar con reguladores específicos de alta pureza para los gases portador, combustible (H₂) y oxidante (aire cero).
ICP-OES/MS: Esta técnica consume un alto consumo de argón (hasta 15-20 L/min). El regulador debe gestionar este alto caudal manteniendo la estabilidad, ya que la estabilidad del plasma afecta directamente la sensibilidad y la precisión. Cualquier contaminación por hidrocarburos puede generar interferencias poliatómicas basadas en carbono.
Ciencias farmacéuticas y de la vida: En procesos como Headspace GC o la monitorización de reacciones, las mezclas precisas de gases o el uso de gases reactivos como el hidrógeno requieren una regulación dedicada y libre de contaminantes para garantizar la consistencia del lote y la seguridad del producto.
Monitoreo ambiental: Los monitores continuos de emisiones (CEM) y los analizadores de aire ambiente utilizan mezclas de gases de calibración que contienen trazas de SO₂, NOx o COV. El regulador debe suministrar estas mezclas sin adsorber los analitos de interés, lo que resultaría en una calibración y un informe inexactos.
Fabricación de semiconductores: El entorno más exigente. Procesos como la deposición química de vapor (CVD) utilizan gases de ultraalta pureza (UHP) y, a menudo, peligrosos (p. ej., arsina). En este caso, los reguladores forman parte de sistemas integrados de gases (IGS) con una integridad ultraalta, un volumen interno ultrabajo y filtración de partículas a niveles submicrónicos.




Instalación, mantenimiento y mejores prácticas

Incluso el mejor regulador puede fallar si se maneja mal. La práctica adecuada es clave:

Instalación: Utilice siempre una junta o sello nuevo y compatible con el gas en la conexión del cilindro. Purgue el regulador antes de conectarlo al instrumento abriendo y cerrando brevemente la válvula del cilindro con la salida del regulador ventilada (con seguridad hacia una campana extractora o el exterior).
Dedicación: Una vez utilizado para un gas o mezcla específicos, dedíquelo permanentemente a ese gas. Etiquételo claramente.
Comprobación de fugas: Revise periódicamente todas las conexiones con una solución de detección de fugas aprobada para el gas en uso.
Mantenimiento: Siga las instrucciones del fabricante. Los reguladores contaminados o dañados deben devolverse a fábrica para su limpieza y reparación especializada, no para su mantenimiento interno.




El futuro: reguladores inteligentes y una mayor integración

La evolución continúa hacia un mayor control y transparencia de datos. Están surgiendo reguladores "inteligentes" con transductores de presión integrados, compensación de temperatura y comunicación digital (p. ej., mediante Modbus, DeviceNet o protocolos inalámbricos). Estos pueden proporcionar datos de presión en tiempo real, monitorizar el uso para el cambio predictivo de cilindros, registrar el rendimiento e incluso integrarse en el software de control del instrumento, creando un ecosistema de suministro de gas totalmente monitorizado y controlado.


Regulador de tanque de gas nitrógeno de alta presión


Conclusión

En la búsqueda de resultados analíticos definitivos, el regulador de gases especiales de precisión se erige como un pilar fundamental, aunque a menudo subestimado, del éxito. Es una obra maestra de la ingeniería especializada, donde convergen la ciencia de los materiales, el diseño mecánico y el conocimiento de las aplicaciones. Al garantizar el suministro puro y estable de los gases que impulsan la separación, la ionización y la detección, estos dispositivos sustentan la base misma de la validez analítica. Para cualquier científico o técnico, comprender e invertir en el regulador de precisión adecuado no es simplemente una decisión de compra, sino una inversión directa en la credibilidad de sus datos, la eficiencia de su laboratorio y la seguridad de sus operaciones. En el silencioso y preciso mundo de la instrumentación analítica, el regulador es, sin duda, el guardián vigilante de la entrada.

Para obtener más información sobre los reguladores de gases especiales de precisión para instrumentos analíticos, que son guardianes invisibles de la integridad de los datos, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
