En el ámbito de los sistemas de control de fluidos, la precisión y la pureza son primordiales, especialmente en industrias donde la más mínima contaminación puede provocar fallos catastróficos o comprometer la calidad del producto. La válvula de diafragma de bajo caudal y baja presión UHP destaca como un componente crítico diseñado para cumplir con estas exigentes demandas. UHP, o ultra alta pureza, se refiere a sistemas que manejan gases o fluidos con impurezas mínimas, a menudo en niveles de partes por mil millones. Estas válvulas están diseñadas para caudales bajos y entornos de baja presión, lo que las hace ideales para aplicaciones en la fabricación de semiconductores, la producción farmacéutica y la biotecnología.

La válvula de diafragma UHP de bajo caudal y baja presión funciona mediante un diafragma flexible que aísla el fluido del mecanismo de accionamiento. Este diseño garantiza que la ruta del fluido permanezca libre de contaminación, ya que no cuenta con sellos dinámicos ni materiales de empaque que puedan introducir partículas o fugas. Normalmente, estas válvulas manejan presiones de hasta 150 psi y coeficientes de flujo (Cv) de tan solo 0.05, lo que permite un control preciso en procesos sensibles. Su tamaño compacto y alta fiabilidad las hacen indispensables en salas blancas donde el espacio es limitado y el tiempo de funcionamiento es crucial.

Este artículo profundiza en los aspectos técnicos de las válvulas de diafragma UHP de bajo caudal y baja presión, explorando su diseño, materiales, principios de funcionamiento, aplicaciones, ventajas, consideraciones de mantenimiento y tendencias futuras. Al comprender estas válvulas, los ingenieros y técnicos pueden seleccionarlas e integrarlas mejor en sistemas de alta pureza.




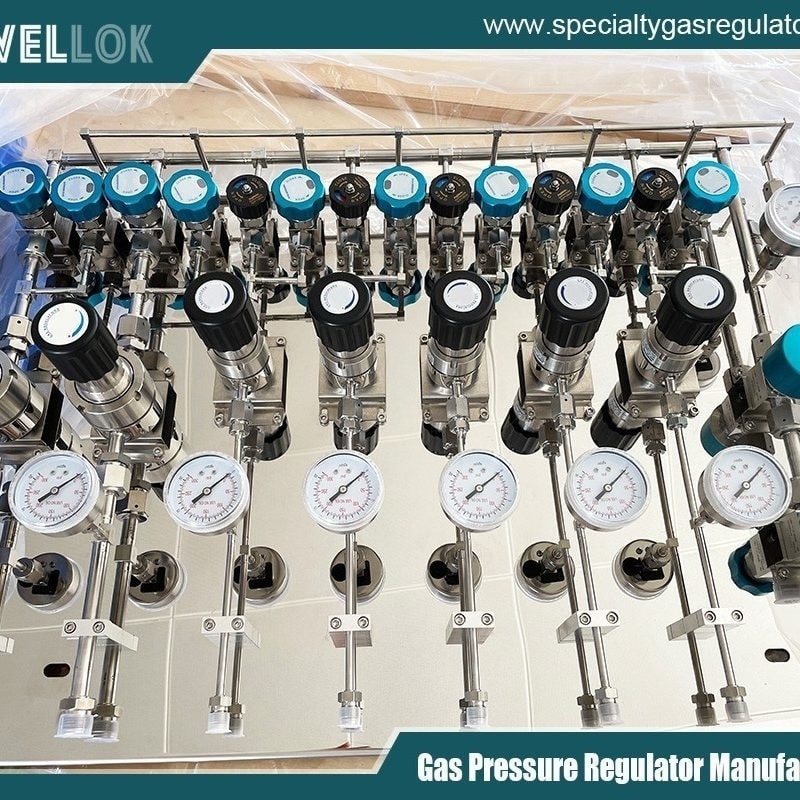

válvula de diafragma de baja presión y bajo caudal UHP
Diseño y construcción

El diseño principal de una válvula de diafragma UHP de bajo caudal y baja presión gira en torno a su diafragma, que actúa como sello y como interfaz del actuador. A diferencia de las válvulas de globo o de bola tradicionales, la válvula de diafragma utiliza un cuerpo con vertedero o en forma de silla de montar para controlar el flujo. En los modelos de baja presión, el diafragma suele estar fabricado con materiales elastoméricos o compuestos multicapa para resistir la flexión repetida sin fallar.

Una válvula de diafragma UHP típica de bajo caudal y baja presión cuenta con un cuerpo mecanizado a partir de un solo bloque de acero inoxidable, lo que minimiza las posibles vías de fuga. Las superficies internas están electropulidas para lograr una rugosidad superficial (Ra) inferior a 10 micropulgadas, lo que reduce la adhesión de partículas y facilita la limpieza. El accionamiento de la válvula puede ser manual, mediante un volante, o neumático, mediante aire comprimido para su operación remota.

En configuraciones de bajo caudal, el tamaño del orificio es deliberadamente pequeño (a menudo entre 3 mm y 6 mm) para garantizar una dosificación precisa de los fluidos. La baja presión nominal permite el funcionamiento en condiciones de vacío a atmosféricas, y algunos modelos son capaces de manejar presiones diferenciales de hasta 1 psi. Los diseños sin resortes son comunes en aplicaciones de UHP para eliminar posibles fuentes de contaminación por fatiga o corrosión del metal.

Los componentes clave incluyen:

– Cuerpo: Construido en acero inoxidable 316L o sus variantes para resistencia a la corrosión.

– Diafragma: A menudo una mezcla patentada de PTFE (politetrafluoroetileno) y elastómeros para lograr inercia química y flexibilidad.

– Capó: Alberga el actuador y está sellado para evitar contaminantes externos.

– Conexiones finales: Los racores de sellado frontal, como las juntas VCJ o las soldaduras a tope de tubos, garantizan conexiones estancas en los sistemas de ultra alta presión (UHP).

Estos elementos se ensamblan en condiciones de sala limpia para mantener los estándares de pureza, y se realizan pruebas de fugas de helio para verificar la integridad hasta 1×10^-9 atm-cc/seg.



Selección de materiales

La elección del material es fundamental en las válvulas de diafragma de ultra alta presión, bajo caudal y baja presión para garantizar la compatibilidad con productos químicos agresivos y mantener la pureza. El material principal es el acero inoxidable 316L, que ofrece una excelente resistencia a la corrosión causada por halógenos, ácidos y bases comúnmente utilizados en los procesos de grabado de semiconductores.

Para una mayor pureza, los fabricantes emplean acero inoxidable 316L VIM-VAR (fundido por inducción al vacío y refundido por arco al vacío). Este proceso reduce las inclusiones e impurezas, lo que resulta en un material con un acabado superficial y propiedades mecánicas superiores. Los diafragmas suelen ser multicapa: una capa interna de PTFE virgen para el contacto con el medio, con un soporte estructural reforzado con EPDM o Viton.

En algunos modelos avanzados, el diafragma está completamente libre de metal y se fabrica mediante soldadura para evitar la desgasificación. Los sellos y juntas tóricas, si los hay, están fabricados con elastómeros de alta pureza como Kalrez o Chemraz, que resisten la hinchazón y la degradación en entornos hostiles.

La selección de materiales influye directamente en las métricas de rendimiento de la válvula, como la vida útil (que a menudo supera el millón de ciclos) y la generación de partículas. El bajo contenido de azufre en el acero minimiza las picaduras, mientras que los tratamientos de electropulido y pasivación mejoran la capa de óxido pasivo para una mejor protección contra la corrosión.



Principios de operacion

El funcionamiento de una válvula de diafragma UHP de bajo caudal y baja presión es sencillo y, a la vez, muy eficaz para el control de la pureza. Al cerrar la válvula, el actuador presiona el diafragma contra el vertedero, creando un sello hermético. Para abrir, el actuador se retrae, permitiendo que el diafragma se flexione hacia arriba y permita el flujo.

En condiciones de baja presión, la válvula se basa en la elasticidad inherente del diafragma en lugar de las elevadas fuerzas del resorte, lo que reduce el desgaste y el desprendimiento de partículas. El control de caudal se logra modulando la posición del actuador; las versiones neumáticas ofrecen control proporcional mediante posicionadores.

La estanqueidad es un sello distintivo de estas válvulas. La barrera del diafragma previene las fugas internas, mientras que las externas se minimizan mediante sellos soldados o metal-metal. La caída de presión a través de la válvula es baja gracias a la trayectoria de flujo optimizada, lo que la hace ideal para aplicaciones de bajo caudal donde la eficiencia energética es clave.

Las consideraciones térmicas también son importantes; estas válvulas pueden operar desde -40 °C hasta 150 °C, y algunos modelos están diseñados para servicio criogénico. En los sistemas UHP, el espacio muerto de la válvula se minimiza para reducir los tiempos de purga y evitar el estancamiento del medio.



Aplicaciones

Las válvulas de diafragma UHP de bajo caudal y baja presión se utilizan ampliamente en industrias que requieren el manejo de fluidos no contaminados. En la fabricación de semiconductores, controlan el suministro de gases especiales como silano, amoníaco y cloro para el procesamiento de obleas. Su capacidad de bajo caudal garantiza una dosificación precisa, crucial para la uniformidad de las capas de deposición.

En la industria farmacéutica, estas válvulas se emplean en equipos de bioprocesamiento para la manipulación de fluidos y soluciones tampón estériles. Su capacidad para soportar los procedimientos de limpieza in situ (CIP) y esterilización in situ (SIP) las hace ideales para mantener condiciones asépticas.

Las aplicaciones biotecnológicas incluyen la distribución de medios de cultivo celular y sistemas cromatográficos, donde la operación a baja presión previene el daño por cizallamiento en biomoléculas sensibles. En instrumentación analítica, como los cromatógrafos de gases, proporcionan un aislamiento fiable de las muestras.

Otros sectores incluyen la fabricación fotovoltaica para el control de gases en la deposición de películas delgadas y el sector aeroespacial para el manejo de propulsantes de alta pureza. Su versatilidad se basa en configuraciones personalizables que permiten la integración en sistemas modulares.



Ventajas sobre otros tipos de válvulas

En comparación con las válvulas de aguja o las válvulas de fuelle, la válvula de diafragma de bajo caudal y baja presión UHP ofrece una pureza superior y un mantenimiento sencillo. Las válvulas de aguja pueden introducir partículas procedentes del empaquetado del vástago, mientras que los fuelles pueden desgastarse con el tiempo.

El diseño del diafragma proporciona un cierre hermético con un par mínimo, lo que reduce la fatiga del operador en los modelos manuales. Su bajo volumen interno minimiza el desperdicio de medios durante la purga, una característica que ahorra costos en sistemas de gas costosos.

La fiabilidad se ve reforzada por la ausencia de piezas deslizantes o giratorias en el recorrido del fluido, lo que se traduce en una menor tasa de fallos. En cuanto al coste, si bien la inversión inicial puede ser mayor, la larga vida útil y la reducción del tiempo de inactividad justifican el gasto.



Mantenimiento e Instalación

Una instalación correcta es fundamental para maximizar el rendimiento de las válvulas de diafragma UHP de bajo caudal y baja presión. Deben montarse de forma que permitan un fácil acceso para su accionamiento y eviten tensiones en las conexiones. La soldadura orbital en los extremos de los tubos garantiza uniones sin fugas.

El mantenimiento implica la sustitución periódica del diafragma, generalmente cada 500,000 a 1,000,000 de ciclos, según el medio y las condiciones. Se recomienda realizar inspecciones visuales para detectar grietas o decoloración, así como pruebas de fugas con espectrómetros de masas.

Los protocolos de limpieza incluyen enjuagues con agua ultrapura y purgas de nitrógeno para eliminar residuos. En los modelos neumáticos, debe evitarse la lubricación del actuador para prevenir la migración de contaminantes.

La resolución de problemas comunes, como la adherencia de los diafragmas, suele indicar sobrepresurización o medios incompatibles. Seguir las especificaciones del fabricante garantiza la longevidad.



Tendencias futuras

A medida que las industrias buscan niveles de pureza más altos, surgen innovaciones en válvulas de diafragma UHP de bajo caudal y baja presión. Se vislumbran válvulas inteligentes con sensores integrados para la monitorización en tiempo real de la presión, el caudal y la detección de fugas, lo que facilita el mantenimiento predictivo.

Los avances en materiales, como los recubrimientos nanoestructurados, prometen una generación de partículas aún menor. La integración con los sistemas de la Industria 4.0 permitirá el diagnóstico remoto y la automatización.

La sostenibilidad también es una prioridad, con diseños que optimizan el consumo energético en operaciones de baja presión. La miniaturización facilitará el uso de herramientas de proceso cada vez más compactas.




válvula de diafragma de baja presión y bajo caudal UHP
Conclusión

La válvula de diafragma UHP de bajo caudal y baja presión representa la cumbre de la ingeniería en control de fluidos, equilibrando precisión, pureza y fiabilidad. Su papel en la fabricación e investigación avanzadas es fundamental. A medida que la tecnología evoluciona, estas válvulas seguirán adaptándose, dando soporte a la próxima generación de aplicaciones de alta pureza.
