Válvula reductora de presión de CO2 de ultra alta pureza de grado laboratorio para instrumentos analíticos y procesamiento de semiconductores

Válvula reductora de presión de CO2 de ultra alta pureza de grado laboratorio para instrumentos analíticos y procesamiento de semiconductores

En el ámbito de la química analítica avanzada y la fabricación de semiconductores, el margen de error se mide en partes por billón (ppb), o incluso en partes por billón (ppt). La integridad de todo el proceso depende de la pureza y la consistencia de los gases utilizados. El dióxido de carbono (CO₂), aunque a veces se percibe como un simple gas, desempeña varias funciones esenciales: como gas portador en cromatografía, fluido supercrítico en extracción y limpieza, reactivo en deposición química de vapor (CVD) y agente criogénico. Sin embargo, introducir un cilindro de CO₂ a alta presión directamente en un cromatógrafo de gases-espectrómetro de masas (GC-MS) o en un reactor epitaxial de semiconductores de un valor multimillonario es una receta para un fallo catastrófico y la pérdida de datos.

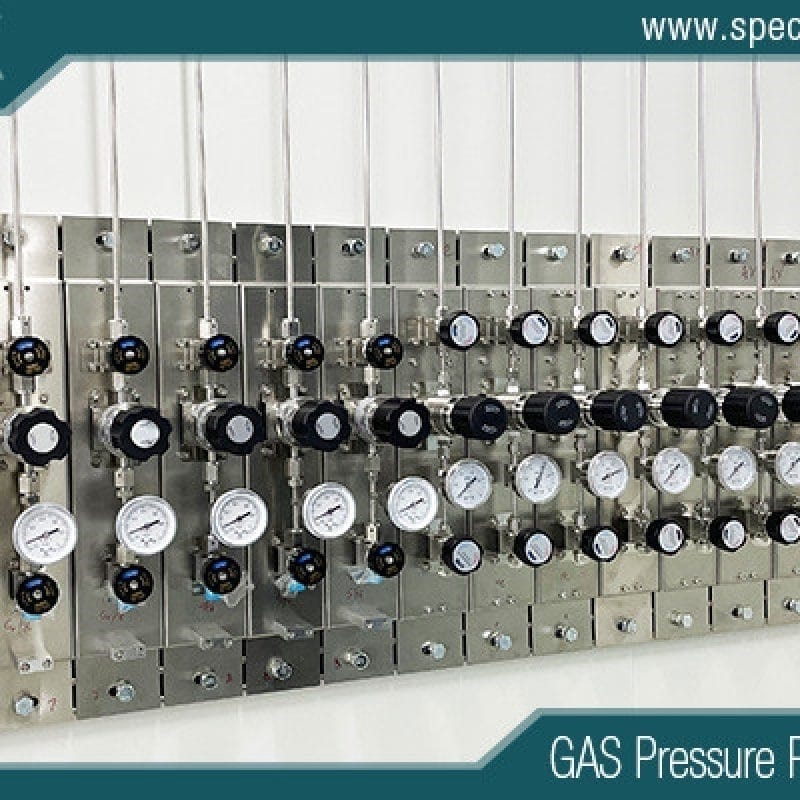

Aquí es donde la válvula reductora de presión de CO2 de ultra alta pureza (UHP) de grado laboratorio pasa de ser un componente simple a una interfaz crítica del sistema. Es el elemento clave, responsable del suministro preciso, estable y libre de contaminación de CO2 desde su fuente de alta presión hasta el instrumento sensible posterior. Este artículo profundiza en el diseño, los materiales, los principios operativos y los criterios de selección de estas válvulas especializadas, destacando su papel indispensable para garantizar la fidelidad de los datos y el rendimiento del proceso.




La demanda: Por qué los reguladores estándar se quedan cortos
Los reguladores industriales estándar están diseñados para ofrecer robustez y rentabilidad en aplicaciones donde se aceptan pequeñas fluctuaciones de presión o contaminación. Son totalmente inadecuados para aplicaciones UHP por varias razones:

Contaminación interna: Suelen utilizar juntas elastoméricas (como Buna-N o Viton) que pueden desprender hidrocarburos o partículas. Sus superficies internas pueden estar pasivadas con un estándar inferior.

Estabilidad de la presión: Es posible que sus resortes y diafragmas no proporcionen el cierre hermético ni la mínima caída de presión (cambio en la presión de salida con el flujo) que requieren los instrumentos con controladores de flujo de alta sensibilidad.

Facilidad de limpieza: Su diseño puede incluir tramos muertos, conductos internos tortuosos y componentes no extraíbles que atrapan la humedad y las partículas, lo que imposibilita una limpieza adecuada.

Materiales: Los cuerpos de latón o acero inoxidable estándar pueden introducir iones metálicos (por ejemplo, zinc, cobre, hierro) en la corriente de gas.

Por el contrario, un regulador UHP de grado de laboratorio para CO2 está diseñado desde cero para mitigar todas las posibles fuentes de contaminación e inestabilidad.

Diseño y construcción: Anatomía de un instrumento de precisión
Una válvula reductora de presión de CO2 de ultra alta presión es un ejemplo de ingeniería meticulosa. Cada característica tiene una función específica.

1. Materiales de construcción: la base de la pureza

Carrocería y componentes internos: El acero inoxidable 316L, específicamente en su forma electropulida (EP) o fundida al vacío (por ejemplo, 316L VAR), es el estándar de oro. El electropulido elimina las imperfecciones superficiales a nivel microscópico, creando una capa de óxido pasiva y lisa que minimiza la adsorción y la retención de partículas. Entre los materiales alternativos de alta gama se incluyen el Monel (para una resistencia superior a la corrosión) y aleaciones especializadas como el Hastelloy.

Tecnología de sellado: La eliminación de elastómeros es fundamental. El sellado con diafragma metálico es el sello distintivo de un regulador UHP auténtico. Un diafragma delgado y flexible de acero inoxidable actúa como elemento sensor de presión y como sello dinámico principal, aislando completamente el flujo de gas de la cámara del resorte y la atmósfera. Para los sellos estáticos, se utilizan juntas metálicas tipo Conflat® (por ejemplo, de cobre o plateadas) o asientos blandos como los perfluoroelastómeros (FFKM/Kalrez®) con una emisión de gases ultrabaja.

Acabado superficial: Las superficies internas suelen especificarse con una rugosidad media (Ra) de 10 micropulgadas o mejor. Un acabado más liso reduce la superficie, evitando la acumulación de humedad y partículas.

2. Características críticas del diseño funcional

Diseño del diafragma: Un diafragma sensible de gran superficie proporciona una excelente respuesta y control, minimizando la caída de presión. Debe ser compatible con el CO2 y sus posibles cambios de fase (especialmente en aplicaciones de extracción de líquido).

Puertos de purga y ventilación: Son esenciales para una correcta instalación y mantenimiento. Un puerto de purga de entrada permite purgar el cuerpo del regulador antes de conectarlo al instrumento, evacuando el aire. Un puerto de ventilación en el lado de baja presión se utiliza para una despresurización segura.

Integración de filtros: Algunos modelos de gama alta incorporan filtros metálicos sinterizados integrados (por ejemplo, de 0.5 micras) en la entrada o la salida para proporcionar una barrera final contra las partículas.

Manómetros: Los manómetros deben ser de igual integridad, con tubos Bourdon de acero inoxidable y componentes internos limpios y secos. Los transductores de presión digitales son cada vez más populares por su precisión, estabilidad y la ausencia de componentes mecánicos susceptibles de fallar.

Rango de presión de suministro: Para instrumentos analíticos, un rango de suministro típico es de 0 a 100 psig o de 0 a 200 psig, con un alto grado de precisión y estabilidad del punto de ajuste.

Consideraciones especiales sobre el dióxido de carbono (CO2)
El CO2 presenta desafíos únicos que un regulador especializado debe abordar:

Cambio de fase y efecto Joule-Thomson: Cuando el CO2 a alta presión se expande rápidamente (como ocurre al pasar por el asiento de un regulador), se enfría drásticamente (enfriamiento Joule-Thomson). Si el gas contiene humedad, esto puede provocar la formación de hielo, que puede obstruir el orificio y causar picos de presión o fallos. Los reguladores de ultra alta presión para CO2 se diseñan teniendo esto en cuenta, a menudo utilizando diseños que minimizan el enfriamiento adiabático.

Extracción de líquido: Muchos cilindros de CO2 de laboratorio contienen CO2 líquido. Si el regulador se monta verticalmente con la entrada hacia abajo, el CO2 líquido puede entrar en él. Un regulador de gas UHP auténtico está diseñado para la extracción exclusiva de la fase gaseosa . Para aplicaciones que requieren la extracción de líquido (por ejemplo, para sistemas de fluidos supercríticos), se necesita un cilindro especializado con tubo de inmersión y un regulador diseñado para manejar flujo bifásico.

Compatibilidad: Todos los materiales en contacto con el agua deben ser compatibles con el CO2 potencialmente húmedo para evitar la corrosión, que es una fuente importante de contaminación metálica.

Aplicaciones en instrumentación analítica
1. Cromatografía de gases (GC) y cromatografía de gases acoplada a espectrometría de masas (GC-MS): El CO2 se utiliza como gas de compensación, como gas portador en aplicaciones específicas o en detectores de descarga pulsada. Cualquier desgasificación de hidrocarburos proveniente de un regulador puede generar deriva de la línea base, picos fantasma y un ruido de fondo elevado, lo que perjudica la separación cromatográfica y la sensibilidad del detector. El regulador debe proporcionar una presión constante al módulo de control electrónico de presión (EPC) de la cromatografía de gases.

2. Cromatografía de fluidos supercríticos (SFC) y extracción con fluidos supercríticos (SFE): En este método, el CO2 es la fase móvil principal, bombeada como líquido/fluido supercrítico. La pureza y la consistencia de la fuente de CO2 influyen directamente en la reproducibilidad del método. El regulador de la fuente debe suministrar vapor limpio y seco a la bomba de alta presión del sistema, evitando la introducción de contaminantes que puedan obstruir las válvulas de retención o dañar los sellos de la bomba.

3. Espectrometría de masas de plasma acoplado inductivamente (ICP-MS): Si bien no se utiliza como gas de muestra, el CO2 de ultra alta pureza (UHP CO2) puede emplearse en interfaces de enfriamiento o como gas de celda de reacción. La extrema sensibilidad de la ICP-MS (hasta niveles de partes por trillón) implica que cualquier contaminación metálica proveniente del regulador será detectada, lo que puede generar falsos positivos y cuantificaciones inexactas.

Aplicaciones en el procesamiento de semiconductores
La industria de semiconductores opera con un paradigma de pureza aún mayor, a menudo denominado gases de “grado electrónico” o estándar SEMI.

1. Deposición química en fase vapor (CVD) y deposición de capas atómicas (ALD): El CO2 puede utilizarse como oxidante suave o gas reactivo en procesos de deposición de películas como carburo de silicio (SiC) o dieléctricos de alta constante dieléctrica (high-k). La contaminación por partículas o hidrocarburos proveniente de un regulador puede generar defectos en la estructura cristalina, lo que puede provocar fallos en el dispositivo (por ejemplo, ruptura del óxido de puerta). Las impurezas metálicas pueden alterar las propiedades eléctricas de la película.

2. Limpieza y grabado de obleas: En las etapas avanzadas de limpieza, se utilizan mezclas a base de CO2 (a veces en fase de nieve o supercrítica) para eliminar partículas y residuos de fotorresina sin dañar las estructuras a nanoescala. La contaminación en esta etapa puede dejar residuos o inducir estados superficiales que degradan el rendimiento del dispositivo.

3. Purga e inertización de la cámara: En ocasiones, se utiliza CO2 de ultra alta pureza para purgar cámaras sensibles. Cualquier humedad u oxígeno procedente de una fuente impura o de un regulador con fugas anula su propósito.

Mejores prácticas de selección, instalación y mantenimiento
Criteria de selección:

Clasificación de pureza: Especifique un regulador con una clasificación que corresponda al nivel de pureza de su gas (por ejemplo, 99.9999% o "Grado 6.0"). El regulador debe ser al menos tan puro como el gas.

Materiales: Confirmar que las piezas en contacto con el fluido y la construcción del diafragma sean de acero inoxidable 316L EP.

Valores de presión: Asegúrese de que la presión de entrada (por ejemplo, 3000 psig para un cilindro de CO2) y el rango de salida requerido sean adecuados.

Conexiones: Especifique las conexiones de entrada y salida correctas (por ejemplo, entrada CGA-320, salida VCJ® o Swagelok® de ¼”) que coincidan con su cilindro de gas y sistema.

Certificación del proveedor: Los proveedores de buena reputación proporcionan certificaciones de limpieza (por ejemplo, <10 partículas >0.5 micras por pie cúbico, humedad <1 ppm) e informes de pruebas de fugas de helio.

Instalación y puesta en marcha:

Comprobación de fugas: Realice siempre una comprobación exhaustiva de fugas en todas las conexiones (entrada, salida, ventilación) utilizando una solución de detección de fugas compatible.

Purga adecuada: Utilice el puerto de purga para evacuar el aire del cuerpo del regulador antes de abrir la salida hacia el instrumento. Repita el ciclo de presurización y purga varias veces.

Presurización lenta: Abra siempre la válvula del cilindro lentamente y ajuste la presión de suministro gradualmente para evitar golpes bruscos en el diafragma y los componentes internos.

Mantenimiento:

Reemplazo periódico: Incluso los mejores reguladores pueden desgastarse o contaminarse con el tiempo. Establezca un programa de mantenimiento preventivo basado en las horas de uso o anualmente.

Almacenamiento adecuado: Si se retira del servicio, tape todos los puertos y guárdelo en un ambiente limpio y seco.

Servicio técnico especializado: Se trata de dispositivos de precisión. Cualquier reparación o reconstrucción debe ser realizada por el fabricante o por un técnico certificado, utilizando un procedimiento controlado en sala limpia y las herramientas adecuadas.


Conclusión
En entornos de alta exigencia como los laboratorios analíticos y las fábricas de semiconductores, la válvula reductora de presión de CO2 de ultra alta pureza es mucho más que un simple accesorio mecánico. Es un elemento clave de precisión, un garante de la integridad del gas. Su diseño avanzado, con materiales ultra limpios, sellos de diafragma metálicos herméticos y mecanizado de precisión, asegura que el CO2 suministrado a un instrumento sensible o a una cámara de proceso sea tan puro y estable como cuando salió del cilindro de alta presión.

Invertir en un regulador de pureza ultraalta y de grado de laboratorio no es una opción para recortar costos. Es un requisito fundamental para obtener datos analíticos fiables, resultados científicos reproducibles y un alto rendimiento en la fabricación de semiconductores. A medida que crece la demanda de sensibilidad y miniaturización, la tecnología de estos héroes anónimos del sistema de suministro de gases se mantendrá a la vanguardia, impulsando la próxima generación de descubrimiento e innovación.
