Procedimiento seguro y preciso paso a paso para la prueba de fugas en reguladores de gases especiales

Procedimiento seguro y preciso paso a paso para la prueba de fugas en reguladores de gases especiales

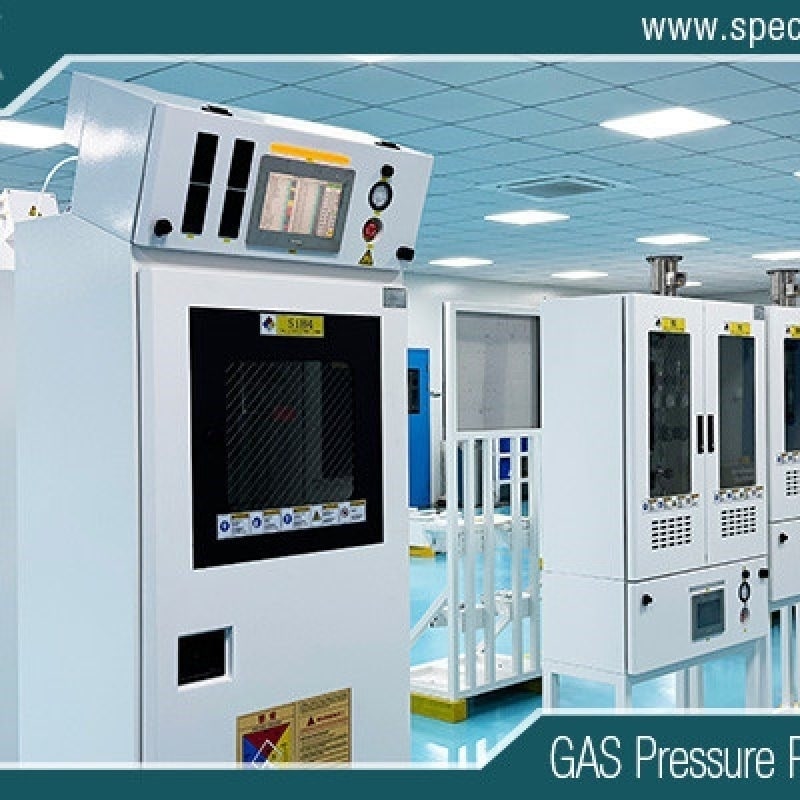

En el exigente mundo de la investigación de laboratorio, la fabricación de semiconductores, el suministro de gases médicos y la fabricación de alta pureza, los gases especiales son el motor de los procesos y los descubrimientos. Estos gases, ya sean tóxicos (como la arsina o la fosfina), corrosivos (como el cloruro de hidrógeno), pirofóricos (como el silano), de alta pureza (como el helio al 99.999 %) o simplemente costosos (como los compuestos marcados con isótopos), exigen un nivel de seguridad e integridad de manipulación sin precedentes. En el corazón de este sistema de manipulación se encuentra el regulador de gas, el dispositivo que controla la alta presión de un cilindro hasta una presión de trabajo segura y utilizable.

Una sola fuga, por pequeña que sea, en esta interfaz crítica puede tener consecuencias catastróficas: exposición tóxica del personal, contaminación de procesos ultra limpios, reacciones descontroladas, pérdidas económicas por desperdicio de recursos e incluso atmósferas explosivas. Por lo tanto, realizar pruebas de fugas rigurosas y periódicas en los reguladores de gases especiales no es solo una buena práctica recomendada, sino un pilar fundamental e innegociable de la seguridad operativa y el control de calidad. Este artículo ofrece una guía completa paso a paso para realizar pruebas de fugas eficaces, que abarca la preparación, diversas metodologías de prueba y protocolos posteriores a la prueba.





Parte 1: Comprender lo que está en juego y prepararse para la prueba

1.1 La anatomía de una fuga potencial

Un regulador es un conjunto complejo de posibles puntos de fuga:

Conexión n.° 1: Válvula del cilindro a entrada del regulador (conexión CGA):El sello roscado o comprimido donde el regulador se conecta al cilindro.
Conexión n.° 2: Salida del regulador al sistema de suministro:El punto donde el tubo o la tubería se conecta a la salida del regulador.
Sellos internos y diafragmas:El cuerpo del regulador alberga sellos, juntas tóricas y un diafragma que pueden degradarse con el tiempo o por gases incompatibles.
Perilla de ajuste de presión y orificios de ventilación:El sello del vástago y cualquier respiradero de seguridad son posibles vías de fuga.
1.2 Preparación previa a la prueba: seguridad y configuración

Equipo de Protección Personal (EPP):
Use siempre el EPI adecuado: gafas de seguridad, bata de laboratorio y guantes resistentes a productos químicos. Para gases tóxicos, tenga a mano el respirador adecuado y trabaje dentro de una campana extractora certificada o una cabina de gases ventilada.
Conozca el gas:Consulte la Hoja de Datos de Seguridad (HDS) para conocer los peligros específicos del gas (toxicidad, inflamabilidad, riesgo de asfixia, corrosividad).
Preparación del espacio de trabajo:
Realice las pruebas en un área bien ventilada, idealmente con monitoreo continuo de peligros específicos (por ejemplo, sensores de gases tóxicos).
Asegúrese de que el área de trabajo esté limpia, libre de fuentes de ignición (para gases inflamables) y que tenga cerca el equipo adecuado de respuesta ante derrames o fugas.
Preparación de reguladores y herramientas:
Compatibilidad del regulador:Verifique el ajuste regulador de gas especial Está certificado y limpio para el servicio de gas específico. El uso de un regulador de oxígeno para gas combustible o un regulador de uso general para servicio de ultraalta pureza (UHP) es una de las principales causas de falla.
Herramientas limpias:Utilice llaves especiales y limpias (preferiblemente llaves dinamométricas) para evitar contaminar los accesorios y las roscas incorrectas.
Solución de prueba de fugas:Prepare un fluido de detección de fugas certificado y compatible. Para la mayoría de las aplicaciones, se utiliza una solución jabonosa (como Snoop®). Para aplicaciones de ultraalta pureza u oxígeno, utilice únicamente soluciones de alta pureza, sin silicona ni cloro para evitar la contaminación. Nunca utilice aceite ni jabón de uso doméstico.




Parte 2: Procedimientos de prueba de fugas paso a paso

Los siguientes procedimientos asumen una nueva configuración o un regulador desconectado. Se deben realizar pruebas de fugas cada vez que se instale un regulador y periódicamente durante su uso, según lo establecido en el plan de seguridad de sus instalaciones.

Procedimiento A: Instalación inicial y prueba de presión (sin flujo de gas)

Esta prueba verifica la integridad del sistema presurizado en estado estático.

Paso 1: Asegure el cilindro y purgue la válvula.

Asegure el cilindro de gas en un soporte estable o con cadena.
Abra brevemente la válvula del cilindro (ábrala y ciérrela inmediatamente) para limpiar el polvo o los residuos del puerto de salida. Apunte el puerto en dirección contraria a usted y a otras personas.
Paso 2: Conecte el regulador.

Asegúrese de que la perilla de ajuste de presión del regulador esté completamente girada en sentido antihorario (apagado/descargado).
Apriete a mano la tuerca de entrada del regulador en la válvula del cilindro. Utilice la llave correcta para completar la conexión, aplicando una fuerza firme pero controlada. Una llave dinamométrica ajustada según la especificación CGA es ideal para evitar daños.
Paso 3: Presurizar el regulador.

Abra lentamente la válvula del cilindro por completo. Verá que el manómetro de alta presión (HP) o de entrada registra la presión del cilindro.
No abra todavía la válvula de salida de su sistema.
Paso 4: Aplicar la solución de detección de fugas.

Aplique generosamente la solución de prueba de fugas en todos los puntos de fuga potenciales:
Las roscas y la tuerca de conexión CGA.
La conexión de salida del regulador.
El sello de diafragma (normalmente debajo de un bonete o tapa).
El vástago de la perilla de ajuste de presión.
Cualquier orificio de ventilación o carcasa de dispositivo de seguridad.
Paso 5: Observa si hay burbujas.

Observe atentamente cada área aplicada durante 30 a 60 segundos.
Una fuga positiva se indica por la formación de burbujas persistentes y crecientes. Algunas burbujas transitorias pueden deberse al aire atrapado; estas se disiparán. Las burbujas de la fuga crecerán y se volverán a formar continuamente.
Comprobación crítica: Si se detecta una fuga en la conexión CGA, cierre inmediatamente la válvula del cilindro, purgue con cuidado la presión del regulador (ver paso 7) y vuelva a apretar la conexión. Repita la prueba. Si persiste, reemplace el sello del regulador o de la válvula del cilindro (por ejemplo, la junta o el reborde redondeado).
Paso 6: Pruebe el lado de la salida.

Con la válvula del sistema aguas abajo cerrada, gire lentamente la perilla de ajuste del regulador en el sentido de las agujas del reloj hasta que el manómetro de baja presión (LP) o de salida indique la presión de trabajo deseada.
Aplique nuevamente la solución antifugas a la conexión de salida y al vástago de la perilla. Observe si hay burbujas. Esto prueba los sellos internos del regulador bajo presión de salida.
Paso 7: Despresurar si se detectan fugas.

Si se encuentra una fuga importante que no se puede solucionar apretando, se debe despresurizar el sistema de forma segura:
Cierre la válvula del cilindro.
Abra lentamente el regulador del sistema de aguas abajo (o un respiradero) para liberar la presión de ambos manómetros.
Una vez que los indicadores marquen cero, gire la perilla de ajuste completamente.
Desconecte y etiquete el regulador como defectuoso para su reparación o reemplazo.
Procedimiento B: Comprobación de fugas en todo el sistema (con flujo de gas controlado)

Esta prueba verifica toda la ruta de suministro de gas después de pasar la prueba inicial del regulador.

Paso 1: Con el regulador presurizado y ajustado a la presión de trabajo (del Procedimiento A, Paso 6), abra lentamente la válvula hacia su sistema aguas abajo (colector, herramienta, reactor, etc.).

Paso 2: Presurice todo el sistema de suministro a la presión de funcionamiento prevista.

Paso 3: Aislar el sistema.

Una vez presurizado, cierre la válvula del cilindro. El sistema ahora es un volumen cerrado y presurizado.
Paso 4: Controlar la caída de presión.

Observe el manómetro de salida del regulador durante un período de tiempo (por ejemplo, 15 a 60 minutos, dependiendo del volumen del sistema y la sensibilidad requerida).
Una caída de presión en este manómetro con la válvula de fuente cerrada indica una fuga en algún lugar de todo el sistema (regulador, líneas, accesorios, punto final).
Esta es una prueba sensible para fugas muy pequeñas.
Paso 5: Localice la fuga.

Si se observa una caída de presión, aplique una solución de detección de fugas en cada junta, válvula y accesorio en todo el recorrido del gas, comenzando por la conexión CGA y avanzando hacia abajo.
La fuente de las burbujas que crecen es la fuga.




Parte 3: Consideraciones avanzadas y métodos alternativos

Prueba de fugas con espectrómetro de masas de helio:Para sistemas de integridad ultraalta (p. ej., aplicaciones de semiconductores o de vacío), un detector de fugas de helio es el estándar de oro. Puede detectar fugas de muchos órdenes de magnitud menores que las de las pruebas de burbuja. Se realiza el vacío en el sistema y se rocía helio en las juntas externas o se utiliza como gas trazador internamente; el espectrómetro detecta el helio aspirado al vacío.
Detectores electrónicos de fugas:Los detectores portátiles pueden detectar gases específicos (como el SF6 o los HFC, utilizados como trazadores) o hidrocarburos en general. Son útiles en zonas de difícil acceso, pero requieren calibración y pueden verse afectados por las corrientes de aire de fondo.
Prueba de gases tóxicos/inflamables:Para gases altamente peligrosos, las pruebas suelen realizarse primero con un gas inerte, como nitrógeno o helio. Solo después de que el sistema supere una rigurosa prueba de fugas de gas inerte, se introduce el gas de proceso, y las pruebas se realizan bajo estrictos controles en un recinto ventilado.




Parte 4: Protocolo posterior a la prueba y mantenimiento

Documentación:Registre todas las pruebas de fugas: fecha, ID del cilindro, ID del regulador, gas, comprobador y resultado. Esto es crucial para las auditorías de seguridad y la resolución de problemas.
Limpieza:Después de la prueba, limpie cualquier residuo de solución antifugas con un paño limpio y sin pelusa y un disolvente adecuado (p. ej., isopropanol para sistemas UHP). Los residuos de jabón pueden atraer suciedad y corroer las conexiones.
Horario regular:Establezca un programa de mantenimiento preventivo. Un regulador en un cilindro de uso continuo debe revisarse para detectar fugas al menos una vez por semana. Un regulador en uso intermitente debe revisarse en cada configuración.
Recertificación Profesional:Los reguladores tienen una vida útil limitada. Deben devolverse al fabricante o a un laboratorio certificado para su inspección interna, reemplazo de sellos y recalibración, generalmente cada 3 a 5 años, o con mayor frecuencia si se someten a condiciones de servicio rigurosas.

Válvulas de diafragma de acero inoxidable 316L de ultra alta pureza, válvula reductora de presión


Conclusión

La comprobación de fugas en un regulador de gases especiales es un ritual minucioso pero esencial. Es una manifestación física de una cultura que prioriza la seguridad. Siguiendo estos procedimientos paso a paso —que enfatizan la preparación, la aplicación metódica y la observación diligente— los técnicos e investigadores se protegen a sí mismos, a sus colegas, sus experimentos y sus instalaciones. En el ámbito de los gases especiales, no hay margen de error. La integridad debe verificarse siempre, sin excepción. Los pocos minutos invertidos en una prueba de fugas exhaustiva son la póliza de seguro más económica y eficaz contra el alto coste de un fallo.
