Reguladores de presión de nitrógeno de ultra alta pureza: Control de precisión para aplicaciones críticas

En el ámbito de los gases industriales y la fabricación de alta tecnología, mantener la pureza de los gases de proceso es fundamental. Los reguladores de presión de nitrógeno de ultra alta pureza (UHP) son componentes esenciales en sistemas donde incluso trazas de contaminantes pueden comprometer la calidad, la seguridad o el rendimiento del producto. Estos dispositivos especializados están diseñados para suministrar nitrógeno a presiones controladas, preservando su ultrapureza, que suele superar el 99.999 %. A medida que industrias como la de semiconductores, la farmacéutica y la aeroespacial buscan alcanzar niveles de precisión cada vez mayores, la demanda de reguladores de presión de nitrógeno UHP fiables sigue creciendo.

El nitrógeno, un gas inerte, se utiliza ampliamente en aplicaciones de inertización, purga y transporte debido a su naturaleza no reactiva. Sin embargo, en entornos UHP, el regulador debe evitar la introducción de impurezas provenientes de materiales, fugas o mecanismos operativos. Este artículo profundiza en los aspectos técnicos de los reguladores de presión de nitrógeno UHP, explorando su diseño, funcionalidad, aplicaciones y mejores prácticas de implementación. Al comprender estos reguladores, los ingenieros y técnicos pueden optimizar los sistemas para lograr eficiencia y confiabilidad.

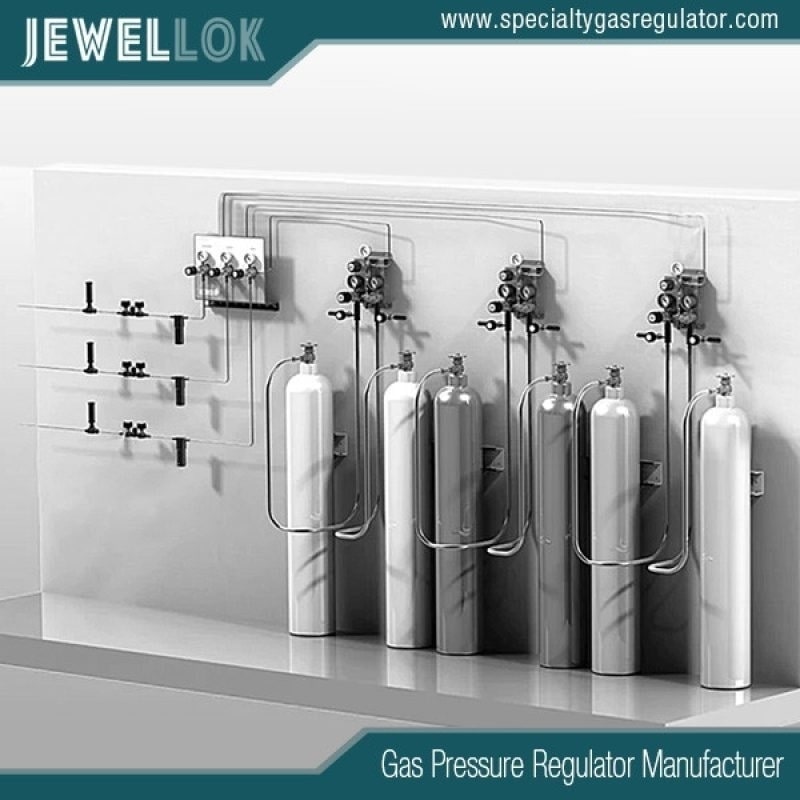

reguladores de presión de nitrógeno de ultra alta pureza
Comprensión de los sistemas de ultra alta pureza

La ultraalta pureza se refiere a sistemas de gas donde los contaminantes se minimizan a niveles de partes por billón (ppb) o incluso partes por billón (ppt). En aplicaciones de nitrógeno, los estándares UHP garantizan la virtual eliminación del oxígeno, la humedad, los hidrocarburos y las partículas. Los reguladores de presión en estos sistemas cumplen una doble función: reducir las altas presiones de entrada de los cilindros de almacenamiento o suministros a granel a presiones de salida utilizables y proteger la pureza durante todo el proceso.

Los reguladores de presión tradicionales pueden ser suficientes para usos industriales estándar, pero las variantes UHP se distinguen por sus materiales de construcción y tecnologías de sellado. Por ejemplo, los cuerpos de acero inoxidable con superficies electropulidas reducen la desgasificación y el desprendimiento de partículas. Los sellos elastoméricos suelen sustituirse por sellos metal-metal o de polímeros avanzados para evitar la penetración de contaminantes. El nivel de pureza es crucial, ya que en la fabricación de semiconductores, una sola impureza puede arruinar un lote completo de obleas, lo que genera importantes pérdidas económicas.

La evolución de los reguladores UHP ha sido impulsada por los avances en la ciencia de los materiales y las técnicas de fabricación. Los primeros reguladores se basaban en diseños básicos de diafragma, pero los modelos UHP modernos incorporan mecanismos de detección de diafragma ligado o pistón para una mayor sensibilidad y estabilidad. Estas mejoras permiten un control preciso de la presión en un amplio rango, generalmente desde vacío hasta varios miles de psi, manteniendo al mismo tiempo caudales adecuados para procesos de alto volumen.



Diseño y construcción de reguladores de presión de nitrógeno UHP

El diseño de los reguladores de presión de nitrógeno de ultra alta presión (UHP) prioriza el control de la contaminación y la durabilidad. Sus componentes clave incluyen el cuerpo, la tapa, el diafragma o pistón, los resortes, los asientos y los puertos. El cuerpo suele estar mecanizado en acero inoxidable 316L, conocido por su resistencia a la corrosión y su bajo contenido de carbono, lo que evita la precipitación de carburos durante la soldadura.

El electropulido es un proceso de acabado estándar que alisa las superficies internas hasta alcanzar una rugosidad promedio (Ra) inferior a 10 micropulgadas. Esto minimiza los puntos de adhesión de partículas y facilita la limpieza. Para una pureza aún mayor, algunos reguladores incorporan acero inoxidable refundido por arco al vacío (VAR), lo que reduce las inclusiones y mejora la homogeneidad del material.

El elemento sensor es crucial para la regulación de la presión. Los reguladores de diafragma utilizan una membrana delgada y flexible para aislar el gas de proceso del mecanismo de resorte, evitando la contaminación. En los diseños UHP, los diafragmas suelen estar fabricados con Hastelloy u otras aleaciones de níquel para una mayor resistencia química. Los reguladores de pistón, por otro lado, emplean un pistón deslizante para la detección directa de la presión, ofreciendo capacidades de presión más altas, pero requiriendo un mecanizado preciso para evitar fugas.

Los sellos y juntas tóricas en los reguladores de ultra alta presión (UHP) deben ser compatibles con nitrógeno y estar libres de compuestos volátiles. Se prefieren materiales como PTFE, Kalrez o juntas metálicas a las de caucho tradicional para evitar la desgasificación. Los puertos de entrada y salida suelen estar equipados con conexiones VCJ (acoplamiento por vacío) o de sellado frontal, que proporcionan conexiones herméticas sin espacios muertos donde los gases podrían estancarse y contaminar.

Se integran características de seguridad, como válvulas de alivio de presión para evitar la sobrepresurización y discos de ruptura para protección contra fallos catastróficos. Algunos modelos avanzados incluyen filtros integrales con clasificación submicrónica para capturar cualquier partícula aguas arriba, lo que mejora aún más la pureza.



Principios de trabajo

Los reguladores de presión de nitrógeno UHP funcionan según el principio de equilibrio de fuerzas. En un regulador de una sola etapa, el nitrógeno a alta presión entra por el puerto de entrada y actúa sobre el elemento sensor (diafragma o pistón). La fuerza opuesta de un resorte ajustable determina la presión de salida. Cuando la presión de salida disminuye debido a la demanda aguas abajo, el elemento sensor se mueve para abrir la válvula de asiento, permitiendo que fluya más gas hasta que se restablezca el equilibrio.

Para aplicaciones que requieren una estabilidad extrema, se emplean reguladores de dos etapas. La primera etapa reduce la presión de entrada a un nivel intermedio y la segunda la ajusta con precisión a la presión de salida deseada. Este diseño minimiza los efectos de la presión de suministro (SPE), donde las fluctuaciones en la presión de entrada podrían afectar la estabilidad de la salida. En sistemas UHP, los SPE son particularmente críticos, ya que incluso pequeñas variaciones pueden introducir impurezas a través de microfugas o tensión del material.

Las características de flujo son otro aspecto clave. Los reguladores se clasifican por su Cv (coeficiente de flujo), que indica el volumen de gas que pueden manejar con una caída de presión dada. Para el nitrógeno, los valores de Cv varían desde 0.02 para aplicaciones de precisión de bajo flujo hasta más de 1.0 para líneas de alta capacidad. La caída de presión, o la disminución de la presión de salida al aumentar el flujo, se minimiza en los diseños UHP mediante geometrías de válvulas optimizadas y mecanismos de detección de alta ganancia.

A menudo se incorpora compensación de temperatura, ya que la densidad del nitrógeno cambia con la temperatura, lo que afecta las lecturas de presión. Algunos reguladores utilizan elementos bimetálicos o controles electrónicos para mantener la precisión en rangos de operación de -40 °C a 150 °C.



Características y especificaciones dominantes

Al especificar reguladores de presión de nitrógeno de ultra alta presión , se deben considerar varios parámetros:

– Rango de presión: Presiones de entrada hasta 6000 psi, salida de 0 a 500 psi, con precisión mejor que ±1%.

– Certificación de pureza: Los reguladores deben cumplir con estándares como SEMI F1 o ASTM G93, garantizando tasas de fuga de helio inferiores a 1×10^-9 scc/seg.

– Compatibilidad de materiales: Todas las partes húmedas deben ser inertes al nitrógeno y a los posibles gases traza.

– Limpieza: Ensamblado en salas blancas ISO Clase 5, con recuentos de partículas inferiores a 100 por pie cúbico.

– Opciones: Puertos de manómetro para monitoreo, montaje en panel para integración o versiones con carga en domo para control de presión remoto.

Las características avanzadas incluyen transductores electrónicos de presión para monitoreo en tiempo real e integración con sistemas SCADA. Algunos modelos ofrecen diseños de autoalivio para ventilar el exceso de presión sin contaminar el medio ambiente.



Aplicaciones en Diversas Industrias

Los reguladores de presión de nitrógeno UHP encuentran un uso extensivo en múltiples sectores:

En la fabricación de semiconductores, suministran nitrógeno para herramientas de fotolitografía, donde la pureza previene defectos en los patrones de microchips. Los reguladores mantienen presiones estables en los colectores de suministro de gas, lo que garantiza un flujo constante a las cámaras de deposición.

La industria farmacéutica los utiliza para la inertización durante la síntesis y el envasado de fármacos. Las mantas de nitrógeno previenen la oxidación de compuestos sensibles, y los reguladores UHP garantizan que ningún contaminante entre en entornos estériles.

En el sector aeroespacial y de defensa, estos reguladores controlan el nitrógeno en sistemas de combustible y cámaras de pruebas ambientales. Las simulaciones a gran altitud requieren un control preciso de la presión para simular condiciones de vacío sin introducir humedad.

La instrumentación analítica, como la cromatografía de gases y la espectrometría de masas, utiliza nitrógeno UHP como gas portador. Los reguladores proporcionan un suministro de presión con bajo nivel de ruido, lo que mejora la relación señal-ruido en las detecciones.

Las aplicaciones emergentes incluyen la **fabricación aditiva**, donde la inertización con nitrógeno evita la oxidación del polvo metálico durante la impresión 3D, y **alimentos y bebidas** para el envasado en atmósfera modificada para extender la vida útil.



Consejos de selección y mantenimiento

Para seleccionar el regulador de presión de nitrógeno UHP adecuado, es necesario evaluar los requisitos del sistema: caudal, caída de presión, pureza requerida y condiciones ambientales. Consulte las curvas de caudal y las tablas de compatibilidad de los fabricantes para elegir el regulador idóneo para la aplicación.

El mantenimiento es vital para la longevidad y el rendimiento. Se recomienda realizar inspecciones periódicas para detectar fugas mediante espectrometría de masas de helio. Los protocolos de limpieza incluyen purgar con nitrógeno seco y evitar disolventes que puedan dejar residuos. Los diafragmas y asientos deben reemplazarse periódicamente, según los intervalos del fabricante.

La resolución de problemas comunes, como el deslizamiento (aumento lento de la presión) o la vibración, suele indicar una instalación incorrecta o la presencia de contaminantes. Asegúrese de que los reguladores estén montados verticalmente para evitar la acumulación de partículas y utilice filtros de protección aguas arriba.




reguladores de presión de nitrógeno de ultra alta pureza
Conclusión

Los reguladores de presión de nitrógeno de ultraalta pureza representan la cumbre de la tecnología de control de gases, lo que permite avances en industrias de alto riesgo. Su sofisticado diseño y rigurosa construcción garantizan que el nitrógeno se mantenga libre de contaminación, lo que facilita procesos que exigen la máxima precisión. A medida que la tecnología evoluciona, estos reguladores se adaptarán continuamente, incorporando sensores inteligentes y conectividad IoT para el mantenimiento predictivo. Para los ingenieros que diseñan sistemas UHP, invertir en reguladores de calidad no es solo una opción, sino una necesidad para la excelencia operativa.

Para obtener más información sobre los reguladores de presión de nitrógeno de ultra alta pureza , puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
