Cómo elegir el regulador de gas de ultra alta pureza SiH4 adecuado

Cómo elegir el regulador de gas de ultra alta pureza SiH4 adecuado

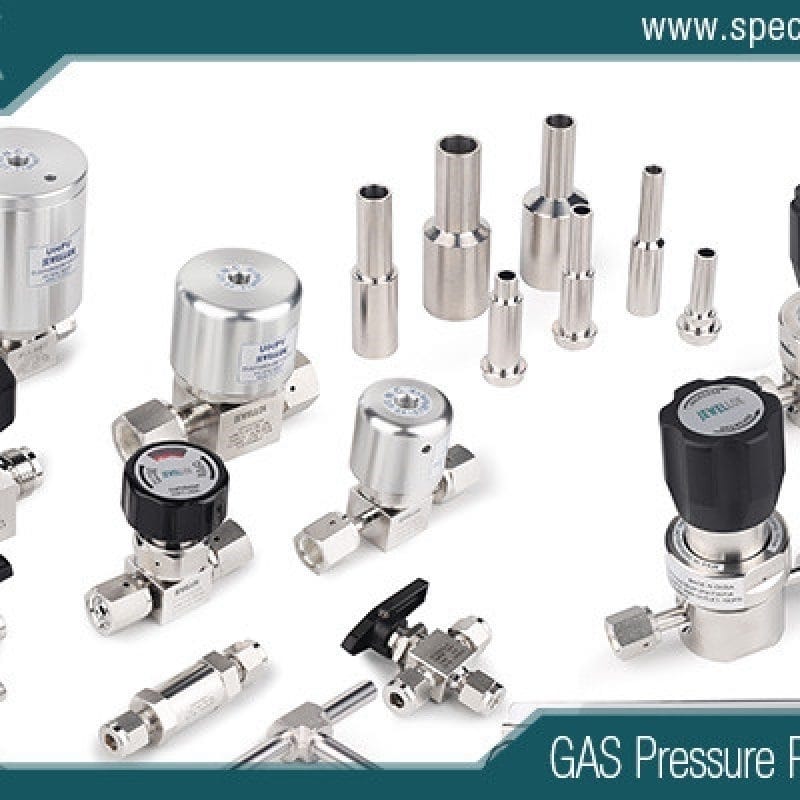

El suministro seguro y preciso de silano (SiH4), un gas pirofórico y altamente reactivo, es fundamental en la fabricación de semiconductores, la producción fotovoltaica y los procesos de recubrimiento de película delgada. Seleccionar el regulador de gas de ultra alta pureza (UHP) adecuado para SiH4 no es solo una decisión de compra, sino un imperativo fundamental para la seguridad y el rendimiento. Este artículo ofrece una guía técnica completa para ingenieros, responsables de seguridad y especialistas en compras encargados de especificar reguladores para el servicio de silano. Analizaremos los riesgos específicos del SiH4, detallaremos los criterios esenciales de diseño y materiales para los reguladores UHP y describiremos un proceso de selección sistemático que abarca los materiales de construcción, la estanqueidad, el rendimiento del flujo, las características de seguridad y los protocolos de validación.

El papel fundamental de los reguladores en el manejo del SiH4
El silano (SiH₄) es el principal gas fuente de silicio para los procesos de deposición química en fase de vapor (CVD), incluyendo la CVD a baja presión (LPCVD) y la CVD mejorada con plasma (PECVD), que se utiliza para depositar dióxido de silicio, nitruro de silicio y capas de silicio amorfo/policristalino. Su naturaleza pirofórica (ignición espontánea al contacto con el aire) y su toxicidad exigen un enfoque de ingeniería para el manejo del gas. El regulador es la interfaz fundamental entre el cilindro de alta presión y el sistema de suministro de baja presión. Una falla en este sistema puede provocar consecuencias catastróficas: incendios, explosiones, emisiones tóxicas y costosas paradas de herramientas o contaminación de obleas.

Por lo tanto, un regulador de ultraalta pureza para SiH₄ debe cumplir una doble función: seguridad absoluta y pureza absoluta. Debe mantener la integridad, evitar fugas internas y externas, y proporcionar una presión de salida estable y precisa sin introducir contaminantes que puedan degradar las propiedades de la película o el rendimiento del dispositivo. Este proceso de selección requiere un profundo conocimiento de las propiedades del gas y de la tecnología del regulador.


Entendiendo al adversario: Propiedades clave y peligros del SiH4
La selección comienza con el reconocimiento claro de lo que hace que el regulador de gas de ultra alta pureza SiH4 sea particularmente complejo:

Piroforicidad: El SiH4 se inflama espontáneamente en el aire a concentraciones tan bajas como 1-3%. Cualquier fuga representa un riesgo inmediato de incendio.

Reactividad: Reacciona vigorosamente con oxidantes, halógenos e incluso con la humedad, pudiendo formar depósitos de sílice o mezclas explosivas.

Descomposición: A temperaturas o presiones elevadas, puede descomponerse exotérmicamente en silicio e hidrógeno, generando picos de calor y presión.

Requisitos de pureza: El SiH4 de grado semiconductor tiene niveles de pureza que a menudo superan el 99.9999 % (grado 6.0). El regulador no debe contener partículas, metales ni humedad.

Presión del cilindro: El silano se almacena normalmente como gas comprimido a altas presiones (hasta 2000 psi / 138 bar). El regulador debe reducir esta presión de forma segura a una presión de proceso utilizable, generalmente en el rango de 10 a 100 psi.

Estas propiedades determinan cada aspecto del diseño y selección del regulador.

Criterios básicos de selección para Reguladores SiH4 UHP
1. Materiales de construcción: la base de la pureza y la compatibilidad
Cuerpo y componentes internos:

Acero inoxidable 316L / 316L VIM-VAR: Este es el estándar innegociable. El acero inoxidable tipo 316L ofrece una excelente resistencia a la corrosión. El proceso de fusión por inducción al vacío y refundición por arco al vacío (VIM-VAR) es crucial para aplicaciones de ultra alta presión (UHP). Reduce drásticamente las inclusiones no metálicas y las impurezas gaseosas, y mejora la estructura del grano, minimizando la generación de partículas y la desgasificación superficial.

Superficies internas electropulidas: Todas las superficies internas en contacto con el agua deben ser electropulidas hasta obtener un acabado liso (normalmente Ra < 10 µin). Esto reduce la superficie, minimiza la adsorción/desorción de humedad y gases, y hace que la superficie sea más pasiva y resistente a la corrosión.

Alternativa: Hastelloy C-276: Para las mezclas de gases más agresivas o cuando existe preocupación por la corrosión bajo tensión inducida por cloruros, se puede especificar Hastelloy C-276. Ofrece una resistencia a la corrosión superior, pero a un costo mayor.

Sellos y diafragmas:

Diafragmas metálicos (diseño con sello de diafragma): La característica más importante para el servicio con SiH4. A diferencia de los reguladores con sello de elastómero, un diafragma metálico (generalmente de acero inoxidable 316L) aísla completamente el gas del proceso de la cámara del resorte. Esto elimina una importante vía de permeación y fuga, retiene cualquier gas pirofórico dentro del circuito totalmente metálico en contacto con el fluido y previene la contaminación del lubricante. Para SiH4, un regulador con diafragma metálico soldado es el estándar de la industria y la opción más segura.

Juntas de elastómero (secundarias): Cuando se utilizan elastómeros (por ejemplo, para juntas de carrocería en algunos diseños), Kalrez® (perfluoroelastómero/FFKM) o Chemraz® son las únicas opciones aceptables. Ofrecen una excepcional resistencia química y baja emisión de gases. Viton® (FKM) generalmente no se recomienda para SiH4 puro debido a su posible degradación a largo plazo. El etileno propileno (EPDM) y el Buna-N son completamente inadecuados.

2. Integridad de fugas: la principal métrica de seguridad
Tasa de fuga externa: Debe cumplir o superar la norma SEMI para sistemas de gas. El objetivo suele ser < 1 x 10⁻⁹ atm cc/s de helio para todas las conexiones externas (salida, puertos del manómetro, puertos de purga). Esto se verifica mediante pruebas de fugas con espectrómetro de masas de helio (MSLD).

Tasa de fuga interna (fuga en el asiento): Mide la fuga desde la entrada de alta presión a la salida de baja presión cuando el regulador está en la posición de "cierre". Una fuga interna elevada puede provocar un aumento gradual de la presión aguas abajo, lo que representa un riesgo significativo. Las especificaciones deben ser < 1 x 10⁻⁹ atm cc/seg He.

Permeación: El diseño del diafragma metálico elimina intrínsecamente la permeación a través de un diafragma de elastómero, un factor crítico para la seguridad y el mantenimiento de la pureza del gas.

3. Especificaciones de rendimiento y funcionalidad
Presión nominal de entrada: Debe superar la presión máxima del cilindro de suministro (por ejemplo, 3000 psi / 207 bar).

Rango y control de presión de salida: Seleccione un rango adecuado para su proceso (p. ej., 0-100 psi). La estabilidad (< 0.5 % del punto de ajuste) es fundamental para obtener resultados consistentes. Considere reguladores de dos etapas para una entrega más estable, especialmente si la disminución de la presión de entrada (a medida que se vacía el cilindro) es un factor importante para su proceso.

Capacidad de flujo (Cv): El regulador debe proporcionar un flujo adecuado sin bloqueos ni caídas de presión. Calcule el caudal requerido por su sistema y asegúrese de que el valor de Cv del regulador sea suficiente. Un sobredimensionamiento puede provocar inestabilidad en el control a caudales bajos.

Manómetro de salida: Debe ser de ultra alta presión (UHP), de diseño seco (sin aceite), con un tubo Bourdon de acero inoxidable y un aislador de diafragma Kalrez® si se utiliza un manómetro sellado.

4. Funciones de seguridad e integración del sistema
Puertos de purga y ventilación: Los puertos de purga integrados (normalmente VCJ® de 1/4″ o 1/8″) en las entradas y salidas son esenciales para el cambio seguro de cilindros y el mantenimiento del sistema. Permiten purgar el cuerpo del regulador con un gas inerte (N2) antes de abrirlo a la atmósfera.

Integración del filtro: Algunos reguladores UHP incorporan un filtro de partículas de metal sinterizado (p. ej., 0.003 μm / 3 nanómetros) en la entrada. Esto es altamente recomendable para retener cualquier partícula proveniente del cilindro o aguas arriba, protegiendo así el asiento del regulador y el proceso posterior.

Dispositivo de alivio de presión: Una válvula de alivio de presión (VAP) metálica, no fragmentable, ajustada de forma segura por debajo de la presión máxima de trabajo (PMT) del regulador, es un mecanismo de seguridad fundamental contra la sobrepresurización provocada por eventos térmicos o aguas arriba.

Limpieza y embalaje para su uso: El regulador debe limpiarse, ensamblarse y embalarse en una sala limpia de clase 100 (ISO 5) o superior. El embalaje debe hornearse al vacío y sellarse bajo una atmósfera de gas inerte (nitrógeno) para preservar su limpieza.

El proceso de selección: una guía paso a paso
Defina los requisitos de la aplicación: documente los parámetros del proceso: presión máxima de entrada, presión de salida y estabilidad requeridas, caudal máximo (Cv), composición del gas (SiH4 puro o mezclas como SiH4/PH3) y clase de pureza del gas requerida (por ejemplo, SEMI C3-Grado 6.0).

Establecer características de seguridad no negociables: Para SiH4, esta lista es corta pero absoluta:

Diseño de diafragma metálico VIM-VAR 316L soldado.

Camino húmedo totalmente metálico (o sellos Kalrez® cuando sea inevitable).

Partes internas electropulidas.

Puertos de purga integrados.

Dispositivo de alivio de presión de alto rendimiento.

Tasas de fugas certificadas < 1 x 10^-9 atm cc/seg.

Evaluar al fabricante y al soporte técnico:

Elija fabricantes establecidos con un historial comprobado en el suministro de gases peligrosos y UHP.

Requiere documentación completa: certificaciones de materiales (CofC), informes de pruebas de fugas, informes de limpieza según IEST-STD-CC1246 y manuales OEM detallados.

Evaluar el soporte técnico local y la capacidad de servicio para la recertificación y reparación.

Considere la compatibilidad del sistema: asegúrese de que las conexiones del regulador (por ejemplo, entrada CGA-350, salida VCJ® de 1/4" o 1/2") coincidan con su gabinete de gas y panel colector. Planifique la integración con válvulas de cierre posteriores, filtros adicionales y controladores de flujo másico.

Plan para la gestión del ciclo de vida:

Validación inicial: Al recibir la documentación, verifíquela y considere realizar una nueva prueba de fugas si así lo dicta el protocolo.

Mantenimiento preventivo: Establezca un programa de recertificación estricto (generalmente anual o según las recomendaciones del fabricante). Esto incluye el desmontaje, la limpieza, el reemplazo de piezas consumibles (asientos), la prueba de fugas y la verificación del rendimiento.

Capacitación: Asegúrese de que todo el personal que maneje sistemas SiH4 esté capacitado en el funcionamiento del regulador específico, los procedimientos de purga y la respuesta ante emergencias.


Conclusión
Seleccionar el regulador de gas SiH4 de ultra alta pureza adecuado para silano es un ejercicio de mitigación de riesgos de máxima prioridad. No hay margen para concesiones. Al priorizar un diseño con diafragma metálico, totalmente soldado y fabricado en VIM-VAR 316L con superficies electropulidas, se garantizan los dos pilares fundamentales: seguridad y pureza. Esto debe complementarse con una rigurosa validación del rendimiento ante fugas, características de seguridad integradas como puertos de purga y válvulas de alivio de presión (PRV), y un plan integral de gestión del ciclo de vida.

La inversión inicial en un regulador UHP de alta calidad y correctamente especificado es insignificante en comparación con el coste potencial de un incidente, ya sea una lesión humana, la destrucción de bienes de equipo o la pérdida de un lote de obleas de producción. En el preciso mundo de la fabricación de semiconductores y materiales avanzados, el regulador de gas es más que un componente; es un protector tanto de la integridad del proceso como de la seguridad del personal. Elija en consecuencia.

Para obtener más información sobre cómo elegir los reguladores de gas de ultra alta pureza SiH4 adecuados, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ para obtener más información.
