Acerca de la instalación profesional y el plan de emergencia por fugas del regulador de presión de gas especial SiH4

Acerca de la instalación profesional y el plan de emergencia por fugas del regulador de presión de gas especial SiH4

En el exigente entorno de la fabricación de semiconductores, la producción fotovoltaica y la ciencia de materiales avanzados, el silano (SiH4) es un gas precursor fundamental. Su utilidad para depositar capas de silicio de alta pureza mediante deposición química de vapor (CVD) es inigualable. Sin embargo, su extrema piroforicidad —que se inflama espontáneamente al contacto con el aire—, junto con su toxicidad y el potencial de generar mezclas explosivas, lo sitúan entre los materiales más peligrosos que se manipulan en entornos industriales. En el centro de su sistema de suministro seguro se encuentra un componente de vital importancia: el regulador de presión de gas especializado. Un fallo en este componente no es simplemente un problema operativo; es una catástrofe potencial. Este artículo ofrece una guía completa para la instalación profesional de reguladores de presión de gas especiales para SiH4 y detalla un plan de respuesta de emergencia claro y práctico para incidentes de fugas.

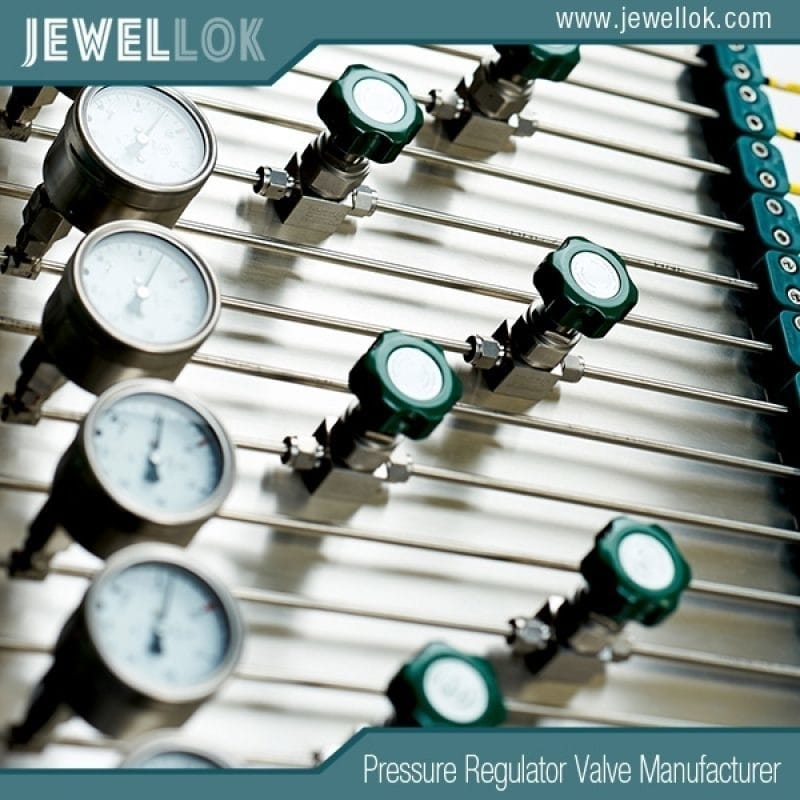

Fabricantes de reguladores de gases especiales de alta pureza
La Fundación: Comprender el peligro y el hardware
Antes de manipular un regulador, es fundamental comprender a fondo su naturaleza. El regulador de presión de gas especial SiH4 requiere concentraciones superiores al 1.37 % en el aire para encenderse, un umbral que se supera fácilmente en caso de fuga. Su llama suele ser invisible cerca de la fuente, y la combustión produce partículas de dióxido de silicio (SiO2) y subproductos tóxicos. Además, puede formar mezclas explosivas y reaccionar violentamente con oxidantes.

El regulador SiH4 no es un regulador industrial estándar. Es un dispositivo de seguridad meticulosamente diseñado con características distintivas:

Compatibilidad de materiales: Fabricado íntegramente en acero inoxidable (normalmente 316L) con diafragmas metálicos. Generalmente se evitan los elastómeros como Viton® en el conducto de gas debido a los riesgos de permeación y degradación. Los sellos utilizan materiales especializados y compatibles como Kalrez® o juntas metálicas (por ejemplo, juntas en C).

Configuraciones de purga y ventilación: Equipadas con puertos de purga independientes (generalmente de helio o nitrógeno, con una pureza certificada del 99.999 % o superior) tanto en la entrada (alta presión) como en la salida (baja presión). Estos se utilizan para una purga completa antes y después del funcionamiento. Los puertos de ventilación están diseñados para dirigir de forma segura cualquier fuga del diafragma a un depurador o línea de ventilación, y no a la atmósfera.

Diseño con detección de fugas antes del fallo: Los reguladores SiH4 de alta calidad están diseñados para fallar de forma segura, a menudo con un puerto de detección de fugas específico para el conjunto del diafragma.

Limpieza: Se suministran con recuentos de partículas y niveles de hidrocarburos certificados para el procesamiento de semiconductores (por ejemplo, según las normas SEMI). Se limpian, secan y se embolsan en un entorno de sala limpia.

Protocolo de instalación profesional: guía paso a paso
La instalación es un ritual de precisión. El siguiente protocolo presupone que todo el personal está capacitado en los riesgos del SiH4, usa el equipo de protección personal (EPP) adecuado —incluyendo ropa ignífuga, pantalla facial y guantes adecuados— y trabaja en una cabina de gas o un gabinete de gas bien ventilado y clasificado, con detección continua de fugas.

Fase 1: Preparación previa a la instalación

Revisión del diseño del sistema: Verifique el diseño del gabinete de gas: detectores de fugas de SiH4 dedicados (a menudo ubicados en la parte superior e inferior), supresión automática de incendios, contención primaria y secundaria, paneles correctamente conectados a tierra y unidos, y un sistema de purga completamente operativo con líneas de ventilación con clasificación de presión dirigidas a una caja de combustión o depurador.

Apagado y aislamiento de herramientas: Asegúrese de que todas las herramientas posteriores estén apagadas. Aísle la línea de gas cerrando la válvula del cilindro y cualquier válvula del colector anterior.

Purga y evacuación del sistema: Utilizando un gas inerte aprobado (He/N2), purgue las tuberías existentes donde se instalará el regulador. Si es posible, evacúe la sección con una bomba de vacío para eliminar la atmósfera residual. El objetivo es crear un ambiente libre de oxígeno antes de instalar el regulador.

Inspección y verificación del regulador:

Documentación: Compruebe el certificado de conformidad del fabricante, el informe de limpieza y el informe de compatibilidad de materiales.

Inspección física: Inspeccione si hay daños durante el envío. Verifique que la conexión CGA (normalmente CGA 350 para SiH4) coincida con la válvula del cilindro. Confirme que la conexión de salida coincida con su panel.

Ajustes: Asegúrese de que el regulador esté configurado a su presión de salida más baja o que esté completamente aflojado (en sentido contrario a las agujas del reloj) en la perilla de ajuste para evitar un aumento repentino de la presión durante la conexión.

Fase 2: Ejecución de la instalación

Conexión del cilindro (si corresponde):

Asegure el cilindro de SiH4 en el gabinete con la cadena de sujeción o abrazadera adecuada.

Utilizando una llave limpia compatible con SiH4, abra suavemente la válvula del cilindro durante un segundo para eliminar cualquier residuo de la rosca macho (la ventilación de escape en el punto de uso DEBE estar activa). Esto se conoce como "abrir el cilindro".

Conecte la entrada del regulador a la válvula del cilindro. No utilice cinta de teflón. Utilice únicamente la junta metálica especificada por el fabricante (p. ej., una junta de compresión de níquel). Apriete según las especificaciones del fabricante; el apriete excesivo es una causa común de fallos en la conexión.

Montaje en panel:

Monte el regulador de forma segura en el riel o soporte del panel de gas.

Conecte la salida del regulador a la línea de proceso aguas abajo, nuevamente utilizando las juntas correctas y el torque apropiado.

Conexiones de la línea de purga: Conecte las líneas de gas de purga a los puertos de entrada y salida de purga del regulador. Estas líneas deben contar con válvulas antirretorno para evitar el reflujo de SiH4 hacia el sistema de gas de purga.

Conexión de la línea de ventilación: Conecte el puerto de ventilación del regulador al colector de ventilación de escape homologado. Esta línea debe dirigirse de forma continua a un punto de descarga seguro (depurador/cámara de combustión).

Fase 3: Comprobación y validación de fugas posteriores a la instalación

Presurización inicial con gas inerte:

Cierre la válvula de salida del regulador.

Abra el gas de purga hacia la entrada. Abra lentamente la perilla de ajuste del regulador para presurizar la cavidad interna a una presión baja (p. ej., 5-10 psig).

Cierre la fuente de purga y controle la presión para detectar cualquier disminución. Realice una prueba de burbujas o una prueba de inspección en todas las conexiones nuevas (entrada, salida, ventilación, purga). Se recomienda un detector de fugas de helio para una mayor sensibilidad.

Ciclo de purga completa del sistema: Si no se han detectado fugas, realice una purga dinámica completa de todo el sistema ensamblado, desde la válvula del cilindro hasta la válvula de cierre de la herramienta. Un protocolo común consiste en tres ciclos consecutivos de purga de presión y evacuación para diluir cualquier contaminante atmosférico residual hasta niveles subinflamables.

Presurización final de SiH4 y verificación de fugas:

Después de una purga exitosa, cierre las líneas de purga.

Abra lenta y cuidadosamente la válvula del cilindro de SiH4.

Ajuste el regulador a la presión de ajuste deseada.

Realice de inmediato una verificación de fugas completa utilizando una sonda detectora de fugas de SiH4 sensible y dedicada en cada punto de fuga potencial: vástago, sello de diafragma, bonete, todos los accesorios y la conexión de la línea de ventilación.

Bajo ninguna circunstancia se debe utilizar una solución jabonosa en un sistema SiH4 activo, ya que puede reaccionar con el gas o atraparlo.

Solo después de que todos estos pasos se hayan completado con éxito, la línea se debe considerar lista para su introducción en la herramienta, siguiendo los procedimientos de seguridad específicos de la herramienta.

Plan de respuesta ante fugas de emergencia: actuar, aislar, mitigar
A pesar de las mejores prácticas, pueden ocurrir fugas. Una respuesta rápida y ensayada es vital. El siguiente plan sigue el principio AIM: Acción, Aislamiento, Mitigación.

Paso 1: Acción inmediata (en segundos)

La seguridad del personal es primordial: la persona que descubra la situación debe dar la alarma verbalmente y mediante el botón de emergencia. Evacúe a todo el personal no esencial de la zona inmediata y en dirección contraria al viento.

Utilice EPI reforzados: Los servicios de emergencia deben ponerse equipos de respiración autónoma (SCBA) de cara completa y trajes ignífugos antes de acercarse.

Activar los protocolos del gabinete: Si no es automático, active manualmente el apagado de emergencia (ESD) del gabinete de gas. Esto debería:

Cierre electrónicamente las válvulas del cilindro fuente.

Cierre la válvula de aislamiento del proceso aguas abajo.

Inicie una purga de nitrógeno de alto flujo en el gabinete y las líneas para diluir la concentración de SiH4.

Paso 2: Aislamiento y contención (en cuestión de minutos)

Verificación manual del aislamiento: Si es seguro hacerlo, los socorristas deben confirmar que la válvula principal del cilindro esté cerrada. Acérquense desde un lado (sin mirar hacia el regulador), utilizando herramientas extendidas si es necesario.

Confinar la zona: Establecer un perímetro de seguridad. Restringir el acceso. Asegurarse de que los sistemas de ventilación y los depuradores funcionen a su máxima capacidad.

Monitoreo: Utilice detectores portátiles de SiH4 para monitorear la concentración de fugas y definir el límite de riesgo. No encienda ni apague equipos eléctricos si sospecha que hay una fuga dentro del rango de inflamabilidad, ya que podría generar una fuente de ignición.

Paso 3: Mitigación y recuperación

Combustión controlada: Si una fuga está ardiendo activamente con llama visible, NO LA EXTINTE. Una quema controlada es más segura que permitir que el SiH4 sin quemar se acumule y genere una nube explosiva. Deje que arda en condiciones controladas mientras enfría el equipo circundante con niebla de agua.

Extinción de incendios (si es necesario): Si el equipo circundante está en peligro, utilice extintores de polvo seco de clase D (para incendios de metales) desde una distancia segura. Se puede utilizar CO2 o agua nebulizada para enfriar las estructuras adyacentes. Nunca utilice un chorro de agua directamente sobre una fuga o incendio de silano.

Descontaminación posterior al incidente: Una vez que se confirma que la fuente de la fuga está aislada y las concentraciones son cero, comienza la fase de recuperación.

Todo el cilindro de gas, incluido el regulador defectuoso, debe purgarse completamente con gas inerte.

El regulador debe etiquetarse, retirarse y empaquetarse según los procedimientos de devolución de residuos peligrosos o del fabricante. No intente reparar un regulador de SiH4 en campo.

Se debe realizar un análisis de causa raíz (RCA) completo antes de reinstalar cualquier equipo nuevo. Inspeccione todos los accesorios, revise los registros de torque y revise los videos de instalación, si están disponibles.


Fabricantes de reguladores de gases especiales de alta pureza
Conclusión
El manejo profesional del regulador de presión de gas especial SiH4 va más allá de los procedimientos: exige una cultura de máximo respeto por el peligro. La instalación de su regulador es un ritual crítico, regido por normas estrictas, donde los atajos son inaceptables. Asimismo, el plan de respuesta ante emergencias debe ser más que un documento; debe ser un reflejo practicado, inculcado a cada miembro del equipo mediante simulacros realistas y regulares.

Invertir en equipos de la más alta calidad, una capacitación meticulosa y un cumplimiento inquebrantable del protocolo no es un costo operativo, sino una póliza de seguro innegociable. En el ámbito de los gases especiales, donde el margen de error es minúsculo, este rigor disciplinado es lo que protege vidas, preserva herramientas de fabricación multimillonarias y garantiza la innovación ininterrumpida que impulsa nuestro mundo tecnológico. Recuerde: con el silano, no hay fugas menores, solo un desastre potencial que puede evitarse con preparación y precisión.
