Reguladores de presión de gas de ultra alta pureza para gases industriales especiales y gases medicinales

Reguladores de presión de gas de ultra alta pureza para gases industriales especiales y gases medicinales

En el ámbito de la manipulación y distribución de gases, los reguladores de presión de gas de ultra alta pureza (UHP) son componentes esenciales para garantizar el suministro seguro, preciso y libre de contaminación. Estos dispositivos especializados están diseñados para gestionar gases con niveles de pureza superiores al 99.999 % (grado 5.0) y, a menudo, alcanzan el 99.9999 % (grado 6.0) o incluso más. Desempeñan un papel fundamental en industrias donde incluso las impurezas mínimas pueden comprometer los procesos, la calidad del producto o la salud humana. Este artículo profundiza en los aspectos técnicos de los reguladores de presión de gas UHP, centrándose en sus aplicaciones en gases industriales especiales y gases medicinales. Analizaremos su diseño, funcionalidad, materiales, tipos, beneficios y consideraciones de selección, ofreciendo una visión general completa para ingenieros, técnicos y profesionales del sector.

Los gases industriales especiales abarcan una amplia gama de formulaciones de alta pureza que se utilizan en la fabricación, la investigación y la calibración, como las utilizadas en la fabricación de semiconductores, la síntesis química y la instrumentación analítica. Por otro lado, los gases médicos incluyen oxígeno, nitrógeno, óxido nitroso y dióxido de carbono, que deben cumplir con estrictos estándares de pureza para garantizar la seguridad del paciente en entornos sanitarios. Los reguladores UHP son indispensables en ambos ámbitos, ya que reducen las altas presiones de los cilindros a niveles utilizables, manteniendo al mismo tiempo la integridad del gas.




Válvulas de diafragma de acero inoxidable 316L de ultra alta pureza, válvula reductora de presión
Comprensión de los niveles de pureza del gas y la necesidad de reguladores UHP

La pureza del gas se clasifica por el número de "nueves" en el porcentaje, lo que indica la ausencia de contaminantes. Por ejemplo, el gas de grado 5.0 tiene una pureza del 99.999 %, lo que significa que las impurezas se limitan a 10 partes por millón (ppm), mientras que el de grado 6.0 las restringe a 1 ppm. En aplicaciones de pureza ultraalta, contaminantes como la humedad, los hidrocarburos o las partículas pueden provocar fallos catastróficos, como defectos en microchips o reacciones adversas en terapias médicas.

Los reguladores industriales estándar, a menudo fabricados en latón forjado con diafragmas de neopreno, son suficientes para gases de menor pureza, pero insuficientes para las necesidades de UHP. Pueden introducir contaminantes por desgasificación, difusión o degradación del material. Los reguladores UHP abordan estos problemas incorporando diseños avanzados que minimizan el volumen interno, eliminan los espacios muertos y utilizan materiales no reactivos. Garantizan resistencia a la difusión, bajas tasas de fuga (a menudo probadas con helio a 10^-9 cc/s) y fácil limpieza, lo que los hace ideales para gases tóxicos, inflamables, corrosivos u oxidantes.



Diseño y componentes de reguladores UHP

En esencia, los reguladores de presión de gas de ultra alta presión (UHP) funcionan según el principio de reducción de presión mediante un orificio controlado y un mecanismo de retroalimentación. El gas a alta presión (hasta 6000 psi o más) ingresa por la entrada, donde una válvula modula el flujo en función de la demanda aguas abajo. Un diafragma detecta la presión de salida y ajusta la válvula en consecuencia, manteniendo una salida estable.

Los componentes clave incluyen:

– Cuerpo y capó: generalmente mecanizados a partir de barras de material en lugar de piezas fundidas para evitar porosidad e inclusiones que podrían albergar contaminantes.

Diafragma: Los diseños de diafragma unido evitan el contacto del gas con resortes o roscas, lo que reduce la generación de partículas. Materiales como el acero inoxidable o Hastelloy ofrecen una resistencia superior a la corrosión.

Asientos y sellos: Los elastómeros de alta pureza o los sellos metal-metal minimizan la desgasificación. El politetrafluoroetileno (PTFE) o Kel-F son comunes por su inercia.

– Manómetros y válvulas: Manómetros integrados (entrada de 0 a 4000 psi, salida de 0 a 100 psi típica) y válvulas de purga opcionales para la evacuación del sistema.

– Conexiones de entrada/salida: Estandarizadas como las conexiones CGA (Compressed Gas Association) para adaptarse a los tipos de gas, lo que garantiza la compatibilidad y sellos a prueba de fugas.

Los modelos avanzados cuentan con tratamientos de superficie, como electropulido, para lograr promedios de rugosidad bajos (Ra < 10 micropulgadas), evitando aún más la adhesión de partículas y la corrosión.



Tipos de reguladores UHP

Los reguladores UHP se clasifican por etapa y aplicación:

Reguladores de una etapa : Reducen la presión en un solo paso, ideales para aplicaciones con presiones de entrada estables o volúmenes de cilindro reducidos. Son compactos y económicos, pero pueden presentar caídas de presión (descenso de presión con caudales elevados). Perfectos para reguladores de línea en instalaciones fijas.

Reguladores de dos etapas: Con una cámara intermedia, proporcionan un control preciso en un amplio rango de presión de entrada (p. ej., desde 3000 psi hasta el cilindro casi vacío). La primera etapa establece una presión intermedia fija (alrededor de 300-500 psi), mientras que la segunda se ajusta a la salida deseada. Este diseño minimiza los efectos de la presión de suministro, garantizando un suministro constante, crucial para procesos de larga duración.

Reguladores de cilindro vs. de línea: Los cilindros se montan directamente en las bombonas de gas y soportan altas presiones de entrada. Los reguladores de línea se utilizan en tuberías aguas abajo, a menudo con presiones nominales más bajas.

Las variantes especiales incluyen modelos de alto flujo para sistemas a granel y reguladores de punto de uso para un control preciso del punto final.



Materiales y construcción para durabilidad y pureza

La selección de materiales es fundamental en los reguladores UHP para resistir gases corrosivos como el cloruro de hidrógeno o el silano, preservando al mismo tiempo su pureza. Los materiales comunes incluyen:

– Acero inoxidable 316L: Refundido con arco al vacío (VAR) para una mayor limpieza, ofreciendo una excelente resistencia a la corrosión por picaduras y tensión.

– Latón: Se utiliza para gases no corrosivos como nitrógeno o argón, proporcionando buena maquinabilidad y ahorro de costos.

– Monel o Hastelloy: Para entornos altamente agresivos, como gases a base de flúor.

Las técnicas de construcción priorizan la minimización de las superficies internas mojadas para reducir los puntos de adsorción. Los reguladores se someten a rigurosas pruebas, que incluyen la detección de fugas de helio y el conteo de partículas, para certificar el cumplimiento de la pureza.



Aplicaciones en gases especiales industriales

Los gases industriales especiales, como el silano, la fosfina y la arsina, son vitales en la fabricación de semiconductores para los procesos de dopaje y grabado. Los reguladores UHP garantizan que estos gases lleguen a las herramientas de fabricación sin contaminación, lo que evita pérdidas de rendimiento en la producción de obleas. En la fabricación de células fotovoltaicas, los reguladores controlan gases inertes como el argón para la pulverización catódica, manteniendo así la integridad del vacío.

En los laboratorios analíticos, los reguladores suministran gases portadores para la cromatografía de gases (GC) y la espectrometría de masas (MS), donde las impurezas podrían alterar los resultados. La industria química los utiliza para la calibración de estándares y el control de reacciones, garantizando una estequiometría precisa. Por ejemplo, en el ensamblaje de componentes electrónicos, los reguladores de nitrógeno de ultra alta pureza (UHP) previenen la oxidación durante la soldadura.

Estas aplicaciones exigen reguladores con características como filtros integrados (hasta 0.003 micrones) y bajo volumen muerto para minimizar el desperdicio de gas durante las purgas.



Aplicaciones en gases medicinales

Los gases medicinales requieren una pureza inquebrantable para proteger la salud del paciente. Los reguladores de oxígeno, por ejemplo, deben proporcionar una pureza superior al 99.5 % a los ventiladores y máquinas de anestesia, libres de aceites o partículas que puedan incendiarse o causar infecciones. Los reguladores de óxido nitroso y dióxido de carbono son compatibles con procedimientos quirúrgicos y terapias respiratorias.

En la fabricación farmacéutica, los reguladores UHP gestionan gases para la síntesis de fármacos y el llenado estéril, cumpliendo con las normas de la USP (Farmacopea de los Estados Unidos). Los hospitales utilizan sistemas centralizados con reguladores de línea para distribuir gases desde los tanques a granel a las salas, garantizando una presión constante (normalmente de 50 a 55 psi para el oxígeno).

Los reguladores especiales de grado médico incorporan recubrimientos antimicrobianos y superficies fáciles de limpiar para cumplir con los protocolos de higiene. En cámaras hiperbáricas o salas de resonancia magnética, gestionan las mezclas de helio y oxígeno con precisión para evitar el barotrauma.



Beneficios y Ventajas

Los reguladores UHP ofrecen varias ventajas sobre los modelos estándar:

– Mantenimiento de la pureza: Al eliminar las fuentes de contaminación, extienden la vida útil del equipo y mejoran la confiabilidad del proceso.

– Mejoras de seguridad: Características como discos de ruptura, válvulas de alivio y diafragmas atados protegen contra la sobrepresurización y las fugas, aspectos fundamentales para gases peligrosos.

– Eficiencia: Los diseños de dos etapas reducen el consumo de gas al mantener presiones estables, bajando los costos operativos.

– Versatilidad: Las configuraciones modulares permiten la personalización de caudales (de 0.1 a 1000 slpm) y presiones.

– Cumplimiento: Cumplen con estándares como ASTM, SEMI (Semiconductor Equipment and Materials International) y NFPA (National Fire Protection Association) en materia de seguridad y rendimiento.



Criterios de selección

Para elegir el regulador UHP adecuado es necesario evaluar:

– Tipo y pureza del gas: Los gases corrosivos requieren acero inoxidable; los de alta pureza necesitan un diafragma ligado.

– Requisitos de presión y flujo: Adapte los rangos de entrada/salida y el Cv (coeficiente de flujo) a la aplicación.

– Factores ambientales: Temperatura (-40 °C a 150 °C típico), vibración y espacio de instalación.

– Certificaciones: Garantizar el cumplimiento de la norma ISO 9001 y la trazabilidad.

Es aconsejable consultar a los fabricantes para obtener tablas de compatibilidad.



Consideraciones de seguridad y mantenimiento

El mantenimiento regular incluye inspecciones visuales para detectar fugas, calibración del manómetro y reemplazo del diafragma cada 1 o 2 años. Los protocolos de purga con gases inertes previenen la contaminación cruzada durante el cambio de cilindros.

Las prácticas de seguridad exigen una ventilación adecuada, equipo de protección personal y capacitación sobre los peligros del gas. Las válvulas de cierre de emergencia y las alarmas mejoran la resiliencia del sistema.




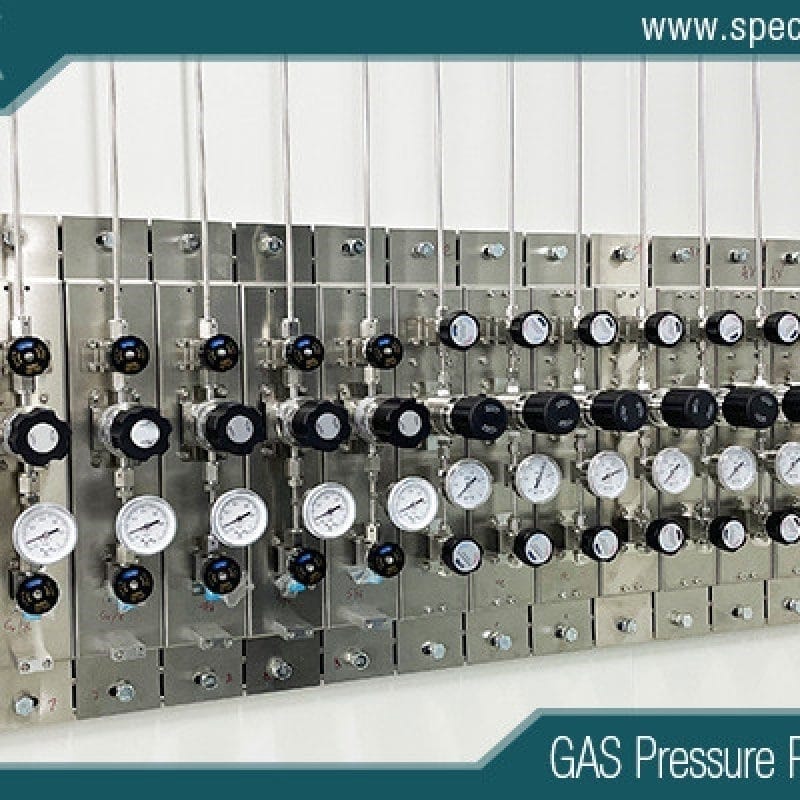

reguladores de presión de gas de ultra alta pureza
Conclusión

Los reguladores de presión de gas de ultraalta pureza son los héroes anónimos en el manejo de gases industriales especiales y médicos, conectando fuentes de alta presión con aplicaciones sensibles con una integridad absoluta. Sus sofisticados diseños y materiales permiten avances en tecnología y atención médica, lo que subraya la importancia de la ingeniería de precisión. A medida que las industrias evolucionan hacia mayores purezas y eficiencias, estos reguladores continuarán adaptándose, garantizando un suministro de gas seguro y confiable.
