Colector de conmutación de gas TMA de doble cara (A/B) para suministro ininterrumpido

Colector de conmutación de gas TMA de doble cara (A/B) para suministro ininterrumpido

En los entornos de alta precisión de la fabricación de semiconductores, la ciencia de materiales avanzados y la investigación de vanguardia, la continuidad del suministro de gases de proceso no es una mera conveniencia, sino una necesidad imperiosa. Cualquier interrupción, por breve que sea, puede tener consecuencias catastróficas: lotes de obleas arruinados, deposiciones de películas delgadas comprometidas, experimentos invalidados y pérdidas económicas significativas. Entre la multitud de gases especiales utilizados, el trimetilaluminio (TMA) destaca como un precursor crítico, aunque complejo, para la deposición de capas atómicas (ALD) y la deposición química de vapor metalorgánico (MOCVD). Su naturaleza pirofórica y sensible a la humedad exige el cumplimiento de los más altos estándares de seguridad y fiabilidad. Para satisfacer esta doble exigencia de suministro continuo y operación segura, el colector de intercambio de gases TMA de doble cara (A/B) se ha convertido en la piedra angular del diseño de sistemas de suministro de gases. Este artículo técnico profundiza en la arquitectura, los principios operativos, las ventajas y las mejores prácticas de implementación de este sistema esencial.

La necesidad crítica: suministro ininterrumpido de TMA
El TMA es un precursor líquido que se almacena en un burbujeador o ampolla y se suministra a una herramienta de proceso mediante un gas portador (normalmente nitrógeno o argón). Los procesos de deposición que permite, como la deposición de aluminio con Al₂O₃ (ALD), suelen ser cíclicos y sensibles al tiempo. Una interrupción en el flujo del precursor altera las reacciones superficiales autolimitadas, lo que provoca un espesor de película no uniforme, una estequiometría alterada y un rendimiento deficiente del dispositivo.

El principal desafío surge del suministro limitado en un cilindro de un solo proveedor. El agotamiento es inevitable. En un sistema de un solo proveedor, cambiar el cilindro requiere una parada completa: aislar la herramienta, purgar las líneas, realizar un intercambio peligroso del cilindro, purgar y reestabilizar. Este tiempo de inactividad puede durar horas, lo que afecta negativamente la utilización y el rendimiento de la herramienta.

El colector de conmutación A/B resuelve este problema de forma elegante mediante la introducción de redundancia. Integra dos fuentes idénticas (Lado A y Lado B) en una línea de suministro común, lo que permite que una fuente esté en servicio activo mientras la otra permanece en modo de espera o reserva . El cambio de un cilindro primario vacío a un cilindro secundario lleno se realiza sin interrupciones en el proceso.


Fabricante de reguladores de gases especiales de alta pureza
Arquitectura del sistema y componentes clave
El colector de intercambio de gas TMA de doble cara, de ingeniería avanzada, es una obra maestra de válvulas de precisión, sensores y sistemas de seguridad. Su diseño prioriza la seguridad, la pureza y la fiabilidad.

Componentes principales:

Contención primaria: Dos cilindros de fuente de TMA (burbujeadores), cada uno alojado dentro de un armario o recinto de gas ventilado y exclusivo para la segregación de gases peligrosos.

Válvulas de aislamiento: Las válvulas de alta integridad, selladas con diafragma o fuelle, aíslan cada sección principal. Esto incluye las válvulas de salida de los cilindros, las válvulas de entrada/salida del colector y las válvulas de purga.

Conjunto de válvulas de conmutación: El corazón del sistema. Se trata, por lo general, de un sofisticado bloque de válvulas de accionamiento neumático o de un conjunto de válvulas interconectadas configuradas para garantizar que solo una vía de gas esté activa a la vez. Las configuraciones habituales utilizan un patrón en forma de "Y" o "T" donde convergen las salidas de los lados A y B.

Regulación y control de presión:

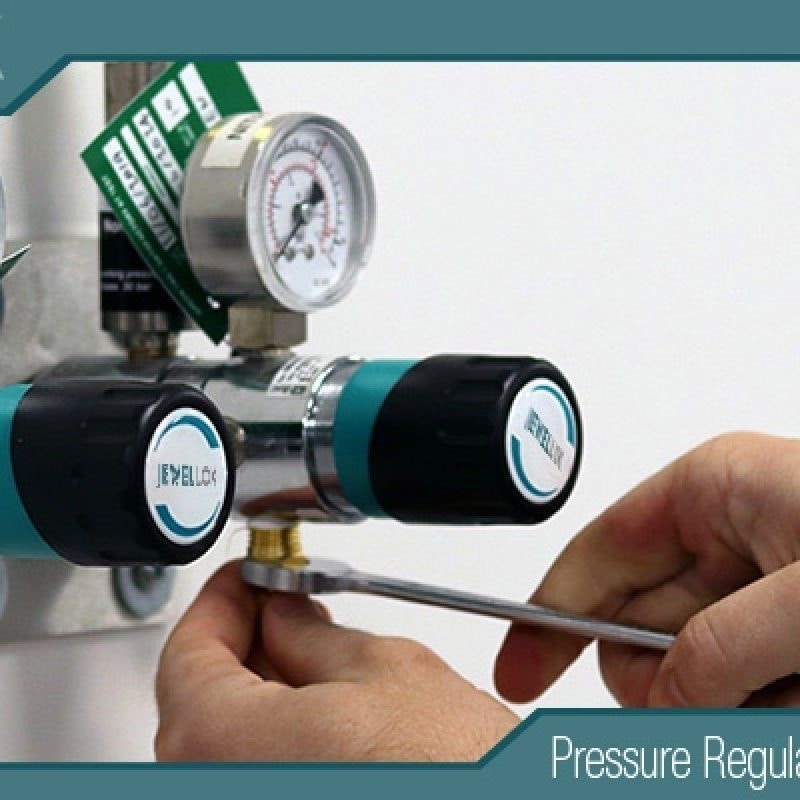

Reguladores: Cada lado emplea un regulador de diafragma exclusivo de alta pureza para controlar la presión del gas portador que llega al burbujeador. Una presión constante es vital para el funcionamiento estable del burbujeador y el rendimiento del controlador de flujo másico (MFC) aguas abajo.

Controladores de flujo másico (MFC): Ubicados después del conjunto de conmutación, los MFC dosifican con precisión el gas portador que fluye hacia la herramienta de proceso. En algunos diseños, cada lado puede tener su propio MFC para un control más preciso.

Transductores y sensores de presión: Fundamentales para la automatización y el control.

Presión del cilindro: Monitorea la presión de la fuente para indicar el agotamiento. Una caída brusca indica la necesidad de un cambio.

Presión de suministro: Garantiza que la presión se mantenga dentro de los límites establecidos para el MFC y el proceso.

Presión de purga: Verifica la correcta ejecución del ciclo de purga.

Sistema de purga: Incorpora un colector de purga de nitrógeno de alta pureza. Este permite la evacuación y purga seguras del circuito de reserva durante el cambio de cilindros, así como la purga de la línea común si fuera necesario. Las salidas de purga se dirigen a un depurador de gases de escape o sistema de reducción de emisiones adecuado para TMA.

Detección de fugas: Se instalan monitores de gases tóxicos en el punto de uso (para TMA) dentro del gabinete y el conducto de escape para detectar cualquier fuga, lo que activa alarmas y paradas de seguridad automáticas.

Sistema de control e interfaz de usuario: Un controlador lógico programable (PLC) o un controlador de panel de gas específico automatiza la secuenciación, supervisa los sensores y gestiona los enclavamientos de seguridad. Una pantalla táctil local o una interfaz remota proporciona información sobre el estado (por ejemplo, "Lado A EN SERVICIO", "Lado B EN ESPERA VACÍO") y permite funciones de anulación manual.

Modos operativos y secuencia de cambio
El sistema funciona en modos distintos, siendo la secuencia de cambio el procedimiento crítico.

Modo de funcionamiento estándar:

Lado A (Servicio): La válvula de salida del cilindro está abierta, su regulador está ajustado a la presión de proceso y el conjunto de la válvula de conmutación está posicionado para permitir el flujo desde el Lado A hacia el MFC común y la salida.

Lado B (En espera): El cilindro está lleno, presurizado y conectado. Su válvula de salida está cerrada, pero el lado del colector está bajo presión y listo. El sistema está monitoreando activamente la presión del lado A.

Secuencia de cambio automatizada (activada por baja presión en el lado A):

Iniciación: El PLC detecta que la presión de la fuente del lado A cae por debajo de un umbral preestablecido.

Verificación previa al cambio: El sistema comprueba que el lado B se encuentre en un estado de "espera" válido (presión adecuada, sin alarmas activas).

Secuenciación de válvulas:

El conjunto de la válvula de conmutación comienza a activarse. Los diseños avanzados utilizan una secuencia de "conexión antes de desconexión", donde se establece el paso hacia el lado B antes de cerrar el paso desde el lado A. Esta es la clave para lograr una presión transitoria nula y un flujo ininterrumpido.

El cambio se produce en milisegundos y el MFC descendente compensa cualquier fluctuación insignificante.

Actualización de estado: El estado del sistema cambia: Lado B EN SERVICIO , Lado A EN ESPERA VACÍO.

Alarma y notificación: El sistema activa una alarma de “Cilindro bajo”, notificando al personal de mantenimiento que es necesario reemplazar el cilindro A. Es fundamental que el proceso continúe sin interrupciones utilizando el cilindro B.

Reemplazo del cilindro en el lado de espera vacío (lado A):

Aislamiento: Un operario, siguiendo los procedimientos de trabajo seguros, inicia la rutina de “Preparación para el cambio de cilindro”. El PLC garantiza que la salida común esté aislada del lado A.

Purga: El PLC ejecuta automáticamente un ciclo múltiple de evacuación y purga con nitrógeno de la tubería aislada del lado A para eliminar todo el vapor residual de TMA.

Sustitución segura: Tras verificar la purga y confirmar los detectores de fugas que el entorno es seguro, se desconecta el cilindro vacío y se instala uno nuevo.

Verificación de fugas y preparación: La nueva conexión del cilindro se somete a una prueba de fugas a presión. Una vez validada, el lado A se lleva a la presión de reserva y su estado se actualiza a STANDBY FULL, listo para el siguiente cambio.

Ventajas y beneficios técnicos
Suministro ininterrumpido real: Elimina el tiempo de inactividad del proceso asociado al agotamiento de la fuente, maximizando el tiempo de actividad de las herramientas y la productividad.

Mayor seguridad: Los sistemas de conmutación automatizados reducen la manipulación manual de válvulas cerca de fuentes de gases peligrosos. El sistema de purga integrado y la monitorización continua de fugas proporcionan una contención eficaz de los riesgos.

Estabilidad y rendimiento del proceso: Mantiene una presión y un flujo de suministro de precursores constantes, eliminando las perturbaciones que provocan defectos en la película. Esto mejora directamente el rendimiento y la repetibilidad del proceso.

Flexibilidad operativa: Permite realizar el mantenimiento programado (por ejemplo, el mantenimiento del regulador) en el sistema de reserva sin afectar la producción. Además, posibilita la prueba de nuevas formulaciones de cilindros sin riesgo para el proceso.

Registro de datos y trazabilidad: El sistema de control registra todos los cambios de formato, los datos de presión y los estados de alarma, proporcionando datos valiosos para el mantenimiento preventivo y las auditorías de procesos.

Consideraciones de aplicación y mejores prácticas
La implementación de un colector TMA de doble cara requiere una planificación cuidadosa:

Compatibilidad de materiales: Todas las piezas en contacto con el fluido deben ser compatibles con TMA. Esto generalmente especifica acero inoxidable de alta calidad (316L EP), con acabados electropulidos de ultra alta pureza (UHP) y conexiones selladas con metal (VCJ®/CF) para evitar reacciones y la generación de partículas.

Pureza y desgasificación: El sistema debe limpiarse meticulosamente (según las normas SEMI o similares) y desgasificarse al vacío para lograr los niveles de pureza necesarios y minimizar la humedad y el oxígeno, que degradan el TMA.

Pureza del gas portador: El gas portador de nitrógeno o argón debe ser de alta pureza equivalente (por ejemplo, 99.999% o superior) y contar con purificadores específicos para eliminar los últimos restos de H₂O y O₂.

Integración con los sistemas de la planta: El colector debe interactuar con el sistema central de monitoreo de gases tóxicos, el sistema de extracción/depuración de gases de la planta y, a menudo, con el sistema de control de gabinetes de gas (GCCS) o el sistema de ejecución de fabricación (MES) de toda la planta para la gestión de inventario.

Mantenimiento preventivo: Los programas de mantenimiento regulares para la detección de fugas, la comprobación del rendimiento de los reguladores y la verificación del funcionamiento de las válvulas son esenciales para mantener la integridad del sistema.


Fabricantes de reguladores de gases especiales de alta pureza
Conclusión
El colector de cambio de gas TMA de doble cara (A/B) es mucho más que una simple instalación de tuberías; es un sistema de seguridad y productividad totalmente integrado y automatizado. Aborda directamente los desafíos fundamentales del manejo de precursores peligrosos de alto valor en entornos de fabricación continua. Al garantizar un suministro ininterrumpido, protege las series de producción multimillonarias, permite la fabricación consistente de dispositivos a nanoescala y proporciona la fiabilidad operativa de la que dependen las industrias de tecnología avanzada. A medida que las tolerancias de los procesos se vuelven más estrictas y el costo de las interrupciones aumenta, el papel de estos sistemas de suministro de gas robustos e inteligentes será cada vez más crucial para el éxito y la seguridad de las operaciones de fabricación e investigación. Invertir en un colector A/B correctamente diseñado, instalado y mantenido no es un gasto, sino una garantía fundamental para la calidad, el rendimiento y la seguridad.
