Comprensión de los reguladores de presión de gases especiales de una sola etapa de ultra alta presión (UHP)

Comprensión de los reguladores de presión de gases especiales de una sola etapa de ultra alta presión (UHP)

En el ámbito del manejo de gases industriales, la precisión y la pureza son primordiales, especialmente al tratar con gases especiales utilizados en aplicaciones de alta tecnología. Los reguladores de presión de una sola etapa para gases especiales de ultra alta pureza (UHP) constituyen un componente fundamental para garantizar que estos gases se suministren de forma segura, precisa y sin contaminación. Estos dispositivos están diseñados para controlar la presión de los gases provenientes de fuentes de alta presión, como cilindros, hasta niveles utilizables, manteniendo la integridad del flujo de gas.

Los gases especiales, que incluyen variantes inertes, reactivas, corrosivas o tóxicas como nitrógeno, hidrógeno, helio o mezclas de ácido clorhídrico, son esenciales en industrias que abarcan desde la fabricación de semiconductores hasta la producción farmacéutica. La demanda de reguladores UHP surge de la necesidad de prevenir impurezas que podrían comprometer los procesos, como la contaminación por partículas en la fabricación de chips o las reacciones químicas en los laboratorios analíticos. Un regulador de una sola etapa logra la reducción de presión en un solo paso, lo que lo hace ideal para aplicaciones que requieren una estabilidad de flujo moderada sin la complejidad de los sistemas multietapa.

Este artículo profundiza en los aspectos técnicos de los reguladores de presión de gases especiales de una sola etapa UHP, explorando su diseño, materiales, aplicaciones, ventajas, criterios de selección, mantenimiento y tendencias emergentes. Al comprender estos reguladores, los ingenieros y técnicos pueden optimizar sus sistemas de suministro de gas para lograr mayor eficiencia y confiabilidad.

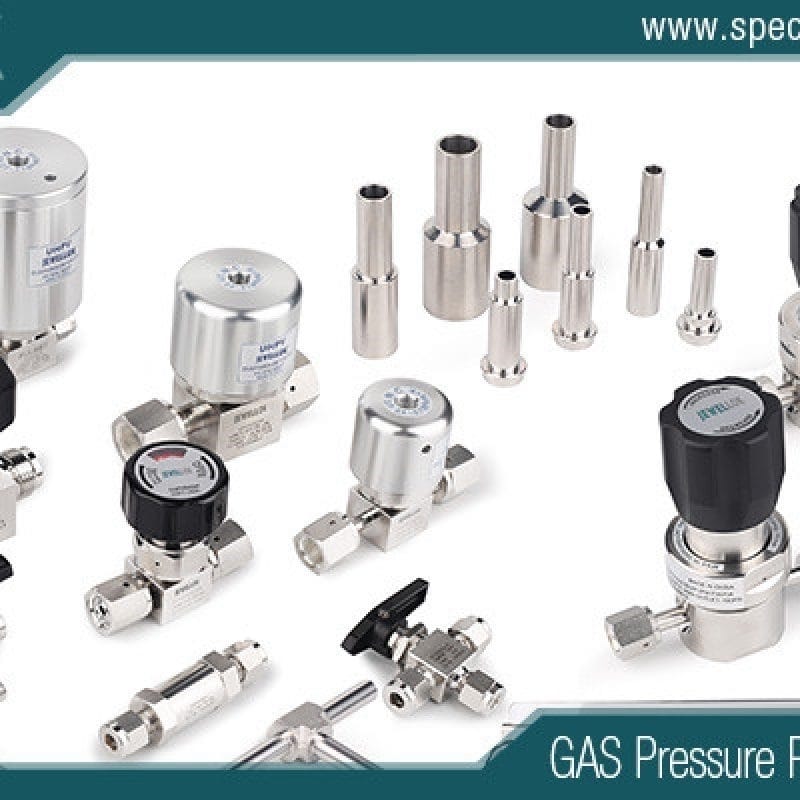

Regulador de presión de gas especial de una sola etapa UHP
¿Qué es un regulador de presión de una sola etapa UHP?

Un regulador de presión UHP de una etapa es un dispositivo diseñado para reducir la presión de entrada de un gas desde una fuente de alta presión a una presión de salida más baja y controlada en una sola operación. A diferencia de los reguladores de dos etapas, que reducen la presión en dos pasos secuenciales para mayor estabilidad, los modelos de una etapa son más sencillos y compactos. Este diseño es ideal para situaciones donde la presión de entrada se mantiene relativamente constante o donde las limitaciones de espacio limitan el uso de equipos más grandes.

La designación "UHP" se refiere a Ultra Alta Pureza, lo que generalmente significa que el regulador es capaz de manejar gases con niveles de pureza del 99.999 % (grado 5.0) o superiores, hasta el 99.9999 % (grado 6.0). Estos reguladores minimizan la contaminación mediante técnicas de construcción especializadas que eliminan posibles fuentes de impurezas, como conexiones roscadas o resortes en la vía húmeda. Por ejemplo, los diseños de diafragma atado sellan la vía de gas sin exponer componentes internos que podrían desprender gases o corroerse.

Durante su funcionamiento, el gas entra al regulador a alta presión (a menudo hasta 3000-4500 psig o 207-310 bar) y pasa a través de un diafragma o pistón que se ajusta según la demanda aguas abajo. La presión de salida se puede ajustar mediante una perilla o manija, con rangos típicos de 0-25 psig a 0-500 psig, según el modelo. Las capacidades de flujo varían: las unidades estándar manejan de 15 a 30 litros estándar por minuto (slpm), mientras que las versiones de alto flujo pueden manejar hasta 50 pies cúbicos estándar por minuto (SCFM).

Estos reguladores suelen estar equipados con manómetros para monitorear la presión de entrada y salida, y con características de seguridad como válvulas de alivio para evitar la sobrepresión. Su diseño monoetapa los hace rentables para aplicaciones de caudal intermedio en entornos limpios.



Diseño y Componentes

El diseño de los reguladores de presión de gases especiales de una sola etapa UHP prioriza la pureza, la fiabilidad y la facilidad de uso. Los componentes clave incluyen el cuerpo, el diafragma, la válvula de asiento, el asiento y los elementos de compresión.

El cuerpo es la carcasa principal, generalmente mecanizado a partir de una barra de acero en lugar de forjado para reducir los huecos internos que podrían atrapar contaminantes. Los puertos están configurados para mayor flexibilidad, a menudo con una disposición de seis puertos que permite la entrada por la base o lateral para facilitar la instalación.

El diafragma es fundamental para el funcionamiento del regulador, actuando como una barrera flexible que detecta los cambios de presión y ajusta el obturador según corresponda. En los modelos UHP, los diafragmas suelen estar hechos de acero inoxidable o Hastelloy para evitar la desgasificación del elastómero. Los diseños de diafragma unido conectan el diafragma directamente al obturador, eliminando resortes y roscas en el paso del gas, lo que mejora la pureza al evitar el contacto entre partículas de desgaste y metal.

El obturador y el asiento forman el mecanismo de sellado. El obturador, un tapón móvil, presiona contra el asiento para controlar el flujo. En configuraciones de alta pureza, estos se pulen hasta obtener acabados superficiales submicrónicos (p. ej., 10 Ra o superior) para minimizar las fugas y la generación de partículas. Algunos modelos presentan diseños sin resortes, donde el diafragma proporciona la fuerza de recuperación, lo que reduce aún más el riesgo de contaminación.

Los componentes adicionales incluyen filtros en la entrada para capturar partículas y accesorios opcionales para soldar tubos para una integración perfecta en los sistemas de tuberías. Las variantes de alto caudal incorporan orificios más grandes y rutas de flujo optimizadas para manejar mayores volúmenes sin caída de presión, un fenómeno en el que la presión de salida disminuye a medida que aumenta el caudal.

Los diseños avanzados pueden incluir capacidades subatmosféricas para el suministro de gas asistido por vacío o componentes internos de Hastelloy para resistencia a la corrosión. En general, su tamaño compacto (a menudo inferior a 6 cm de altura) hace que estos reguladores sean adecuados para instalaciones en el punto de uso.



Materiales utilizados en la construcción

La selección del material es crucial en los reguladores UHP para garantizar la compatibilidad con gases especiales y mantener la pureza. El material principal es acero inoxidable 316L, seleccionado por su bajo contenido de carbono, que mejora la resistencia a la corrosión y la soldabilidad. Los procesos de refundición secundaria purifican aún más el acero, reduciendo las inclusiones que podrían filtrarse en el gas.

Para gases agresivos como halógenos o ácidos, se utilizan aleaciones de Hastelloy C-22 o Monel para los componentes internos, lo que proporciona una resistencia superior a las picaduras y al agrietamiento por tensión. Los diafragmas y obturadores de estos materiales resisten entornos hostiles sin degradarse.

El latón niquelado se emplea en algunas carrocerías para una protección anticorrosiva rentable, aunque es menos común en aplicaciones ultrapuras debido al posible desprendimiento de níquel. Si se utilizan sellos de elastómero, estos suelen ser de Viton o Kalrez por su inercia química, pero muchos diseños de UHP optan por sellos totalmente metálicos para eliminar la contaminación orgánica.

Los tratamientos superficiales, como el electropulido, permiten obtener acabados con un índice de pureza de hasta 5 Ra, minimizando así la adhesión de impurezas. Estos materiales garantizan la longevidad del regulador, con una vida útil que a menudo supera los 10 años en condiciones de limpieza.



Aplicaciones en Diversas Industrias

Los reguladores de presión de una sola etapa para gases especiales de ultra alta pureza (UHP) se utilizan ampliamente en industrias donde la pureza del gas influye directamente en la calidad del producto.

En la fabricación de semiconductores, se controlan los gases dopantes, como la arsina o la fosfina, durante el procesamiento de obleas, lo que previene defectos causados ​​por contaminantes. La estabilidad del flujo garantiza una deposición uniforme en las herramientas de deposición química en fase de vapor (CVD).

Los sectores farmacéutico y biotecnológico confían en ellos para el suministro de gases estériles en tanques de fermentación o sistemas de cromatografía, manejando gases como el oxígeno o el dióxido de carbono sin introducir microbios ni partículas.

Los laboratorios analíticos utilizan estos reguladores para cromatografía de gases (GC) y espectrometría de masas (MS), donde incluso trazas de impurezas pueden distorsionar los resultados. Son ideales para calibrar instrumentos con mezclas de gases estándar.

En la industria de alimentos y bebidas, gestionan CO2 para la carbonatación o nitrógeno para el envasado, manteniendo la pureza para evitar sabores desagradables.

La investigación de alta tecnología, como la energía fotovoltaica o la producción de LED, los emplea para gases precursores en la deposición de películas delgadas. Los yacimientos petrolíferos y la monitorización ambiental también se benefician de su diseño robusto para el manejo de gases de muestra.

Para gases corrosivos o tóxicos, se prefieren modelos con aleaciones exóticas, que garantizan un funcionamiento seguro en áreas peligrosas.



Ventajas y Beneficios

La principal ventaja de los reguladores UHP de una sola etapa es su capacidad para suministrar gas de alta pureza sin necesidad de configuraciones complejas. Su simplicidad reduce los puntos de fallo, lo que disminuye los costes de mantenimiento en comparación con las unidades multietapa.

Ofrecen excelentes características de caudal, con mínima caída de presión y una rápida respuesta a los cambios de demanda, lo que las hace ideales para caudales intermedios. Su tamaño compacto facilita su integración en espacios reducidos, como en herramientas de proceso.

Las características de pureza, como los diseños sin rosca, minimizan las tasas de fuga de helio a 1×10^-9 scc/s o más, superando los estándares de la industria. Esto se traduce en una reducción del tiempo de inactividad y un mayor rendimiento en procesos críticos.

En términos económicos, los modelos de una sola etapa son más asequibles inicialmente, gracias a su construcción en barra que proporciona durabilidad. La seguridad se ve reforzada gracias a características como asientos con filtro y protección contra sobrepresión.

En general, equilibran el rendimiento, la pureza y la practicidad para aplicaciones de gases especiales.



Criterios de selección

Para elegir el regulador de una sola etapa UHP adecuado es necesario evaluar varios factores.

Primero, evalúe el tipo de gas y su compatibilidad: los gases corrosivos requieren Hastelloy, mientras que los inertes son adecuados para el acero inoxidable.

Requisitos de presión: adapte el rango de entrada máximo (por ejemplo, 3500 psig) y de salida a su sistema.

Necesidades de flujo: seleccione en función de slpm o SCFM, optando por alto flujo si los volúmenes superan los 30 slpm.

Nivel de pureza: Asegúrese de que el regulador cumpla o supere el grado de gas, con acabados de superficie adecuados.

Instalación: Tenga en cuenta las configuraciones y accesorios del puerto (por ejemplo, conexiones CGA como 580 para nitrógeno).

Factores ambientales: para entornos hostiles, elija materiales robustos; para salas blancas, priorice los diseños con bajo contenido de partículas.

El presupuesto y las certificaciones (por ejemplo, las normas SEMI) también influyen. Consultar las especificaciones del fabricante garantiza una selección óptima.



Consideraciones de seguridad y mantenimiento

Un mantenimiento adecuado prolonga la vida útil del regulador y garantiza la seguridad. Es fundamental realizar inspecciones periódicas para detectar fugas con detectores de helio. Limpie las piezas húmedas con disolventes homologados para eliminar residuos.

Evite la sobrepresurización monitoreando los manómetros y utilizando válvulas de alivio. Para gases tóxicos, incorpore sistemas de purga para evacuar las líneas antes del desmontaje.

Los protocolos de seguridad incluyen el uso de EPP y garantizar una ventilación adecuada. Capacite al personal sobre los procedimientos de manipulación para prevenir accidentes.

La recalibración periódica, cada 6 a 12 meses, mantiene la precisión. Guarde los reguladores en un ambiente seco y limpio para evitar la corrosión.



Tendencias futuras

A medida que las industrias buscan mayores purezas y eficiencias, los reguladores UHP están evolucionando. La integración con IoT para la monitorización remota y el mantenimiento predictivo está en auge. Materiales avanzados como los compuestos de grafeno pueden mejorar la durabilidad.

La sostenibilidad impulsa diseños con componentes reciclables y un menor consumo energético. La miniaturización facilita aplicaciones portátiles en campos emergentes como la computación cuántica.




Regulador de presión de gas especial de una sola etapa UHP
Conclusión

Los reguladores de presión de gases especiales de una etapa UHP son indispensables para un suministro de gas preciso y sin contaminación. Su diseño robusto, la excelencia de sus materiales y su versatilidad de aplicación los convierten en un pilar fundamental de los procesos industriales modernos. Al seleccionarlos y mantenerlos adecuadamente, los usuarios pueden lograr un rendimiento y una seguridad óptimos.

Para obtener más información sobre el regulador de presión de gas especial de una sola etapa UHP , puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/ para obtener más información.
