Válvulas para sistemas de colectores de gas hidrógeno a alta presión: diseño, aplicaciones y avances

Válvulas para sistemas de colectores de gas hidrógeno a alta presión: diseño, aplicaciones y avances

En el panorama de la energía limpia, en constante evolución, el hidrógeno se destaca como una fuente de combustible versátil y sostenible. A medida que las industrias transitan hacia tecnologías basadas en hidrógeno, la necesidad de una infraestructura confiable para manejar hidrógeno gaseoso a alta presión se ha vuelto fundamental. En el corazón de esta infraestructura se encuentran las válvulas del sistema de distribución de hidrógeno gaseoso a alta presión , que desempeñan un papel crítico en la distribución, el control y la regulación seguros del flujo de hidrógeno en diversas aplicaciones. Estos sistemas están diseñados para manejar presiones superiores a 350 bar (5,076 psi) y hasta 1,000 bar o más, lo que garantiza la eficiencia y la seguridad en entornos como estaciones de servicio, plantas industriales y sistemas de transporte.

Un sistema de colectores suele constar de múltiples válvulas, accesorios, tuberías y reguladores interconectados para distribuir gas desde una única fuente a múltiples salidas o viceversa. En aplicaciones de hidrógeno, estos colectores deben soportar condiciones extremas, como altas presiones, bajas temperaturas y las propiedades únicas del hidrógeno, como su pequeño tamaño molecular, que puede provocar fugas y la fragilización de los materiales. Este artículo profundiza en los aspectos técnicos de las válvulas de los sistemas de colectores de hidrógeno de alta presión, explorando sus principios de diseño, componentes clave, mecanismos operativos, aplicaciones, características de seguridad y desarrollos futuros. Al comprender estos elementos, los ingenieros y las partes interesadas pueden comprender mejor las innovaciones que impulsan la adopción del hidrógeno.

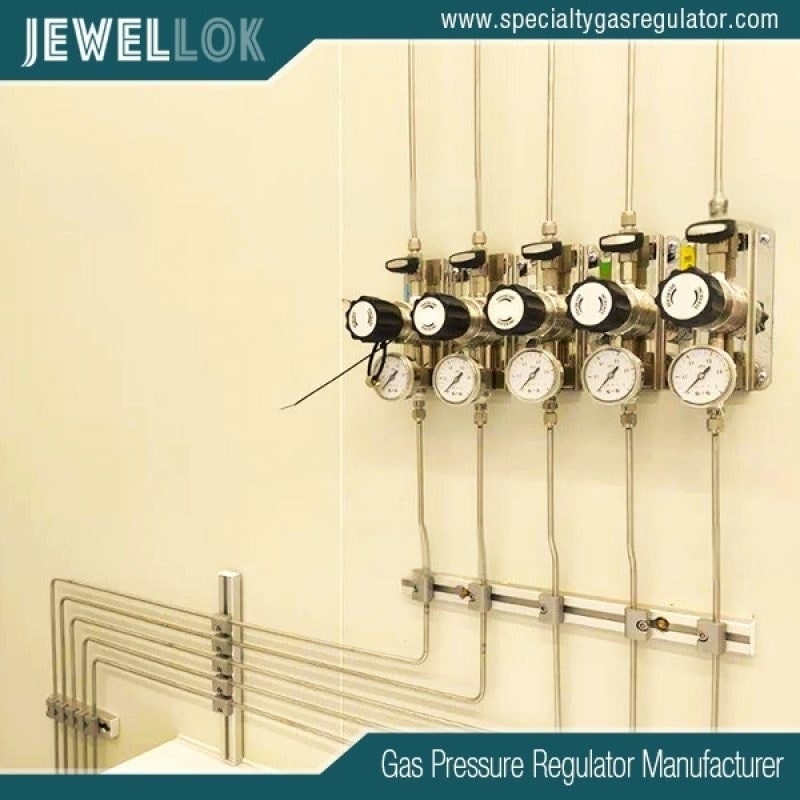

sistema colector de gas hidrógeno de alta presión
Principios y componentes de diseño

El diseño de las válvulas de los sistemas de colector de gas hidrógeno de alta presión se rige por normas estrictas, como la ISO 19880-3 para estaciones de servicio y la EC-79 para componentes de a bordo de vehículos. Estas válvulas están diseñadas para soportar presiones de entre 5,000 y 60 000 psi, según la aplicación. Los componentes principales incluyen el cuerpo de la válvula, el vástago, los sellos, los actuadores y los bloques del colector.

Cuerpo de la válvula y materiales

El cuerpo de la válvula suele fabricarse con materiales de alta resistencia, como latón forjado, acero inoxidable o aleaciones especializadas, para resistir la fragilización por hidrógeno, un fenómeno en el que los átomos de hidrógeno se difunden en la red metálica, causando grietas y fallos. Los grados de acero inoxidable como el 316L son comunes debido a su resistencia a la corrosión y resistencia mecánica. Para aplicaciones de ultraalta presión, se pueden utilizar compuestos avanzados o aleaciones de titanio para reducir el peso y mantener la integridad.

En los sistemas de colectores , el cuerpo suele incorporar múltiples puertos para las conexiones de entrada y salida. Por ejemplo, un colector simplex permite un número ilimitado de cilindros en un solo banco, con configuraciones escalonadas (p. ej., a 5 pulgadas entre centros) para optimizar el espacio. Los colectores personalizados pueden tener conexiones de entre 1/4 y 1 pulgada, adaptándose a diversos tipos de tuberías, como las de cono y rosca o las de doble férula invertida.

Mecanismos de vástago y sellado

El vástago de la válvula es un elemento pivotante diseñado para un control preciso del flujo de gas. En las válvulas de aguja, comúnmente utilizadas en instrumentación, el vástago se estrecha hasta una punta fina para una regulación precisa. Para el servicio de hidrógeno, los vástagos suelen ser no giratorios para minimizar el desgaste y están equipados con asientos blandos (p. ej., PCTFE o PEEK) para un sellado hermético a altas presiones.

Los sellos son fundamentales para prevenir fugas, dada la propensión del hidrógeno a permear los materiales. Los sellos de junta tórica fabricados con elastómeros compatibles con el hidrógeno, como EPDM o Viton, son estándar, mientras que los sellos metal-metal brindan confiabilidad en condiciones extremas. Las configuraciones de doble bloqueo y purga (DBB) incorporan dos válvulas de aislamiento y una válvula de purga en un solo colector, lo que mejora la seguridad al permitir el alivio de presión entre los sellos.

Actuadores y sistemas de control

Las válvulas en sistemas de colectores pueden ser manuales, neumáticas o de accionamiento por solenoide. Las válvulas solenoides, de accionamiento electromecánico, son ideales para el control automatizado en circuitos de hidrógeno. Utilizan una bobina electromagnética para mover un émbolo, abriendo o cerrando el puerto de la válvula. En entornos de alta presión, los diseños servoasistidos amplifican la fuerza para soportar presiones de hasta 1,000 bar.

En áreas peligrosas, se prefieren los actuadores neumáticos, que utilizan aire comprimido para operar válvulas de globo o de compuerta. Para el hidrógeno criogénico (hidrógeno líquido a -253 °C), los actuadores especializados garantizan un rendimiento fiable sin congelación.

Configuraciones del colector

Los colectores pueden ser manuales, semiautomáticos o totalmente automáticos con capacidad de conmutación. Una configuración típica incluye válvulas de cierre del cabezal, reguladores de presión ajustables de 20 a 160 psig y dispositivos de seguridad como válvulas de cierre por exceso de flujo. Por ejemplo, un colector de carga puede conectar 24 o 48 cilindros, lo que permite un llenado económico gracias a sus válvulas antirretorno integradas para evitar el reflujo.

En aplicaciones móviles, los colectores incorporan puntos de toma para conexiones rápidas, permitiendo el manejo de gases como hidrógeno, metano o etileno. Los sistemas estacionarios suelen contar con cajas de colectores de válvulas (VMB) con diseños de 4 u 8 varillas, lo que permite la distribución a múltiples herramientas y facilita un mantenimiento seguro mediante funciones de ventilación y purga.



Mecanismos operativos

Las válvulas del sistema de distribución de hidrógeno a alta presión funcionan según los principios de la dinámica de fluidos y el control de presión. En una configuración básica, el gas ingresa al colector desde cilindros de almacenamiento o compresores, pasando por válvulas de entrada hacia un colector de distribución. Los reguladores mantienen la presión aguas abajo, mientras que las válvulas de retención garantizan un flujo unidireccional.

Control y regulación de flujo

Las válvulas de aguja proporcionan un ajuste preciso del caudal, con orificios calibrados para la baja densidad del hidrógeno. Las válvulas de bola, con su accionamiento de un cuarto de vuelta, ofrecen un aislamiento rápido y están disponibles en las series Hi-Pro o HB para presiones de hasta 20 000 psi. Las válvulas de alivio proporcional (PRV) purgan automáticamente el exceso de presión, protegiendo el sistema de la sobrepresurización.

En los colectores de conmutación automática, los sensores monitorizan los niveles de presión. Cuando el banco primario se agota, el sistema cambia automáticamente a un banco de reserva, lo que garantiza un suministro ininterrumpido. Esto es crucial en aplicaciones de pilas de combustible, donde el tiempo de inactividad puede ser costoso.

Integración de seguridad

La seguridad está integrada en el diseño operativo. Las válvulas de alivio de presión (PRV) protegen los circuitos abriéndose a las presiones establecidas y ventilando el gas para evitar explosiones. Las válvulas antirretorno evitan el flujo inverso, que podría contaminar las fuentes o causar mezclas con gases incompatibles.

Para la inflamabilidad del hidrógeno, los colectores incluyen supresores de llama y válvulas de cierre de emergencia (ESO) que se activan por alta presión, exceso de caudal o detección de fugas. En los colectores de tres válvulas para transmisores de presión diferencial, las válvulas de ecualización permiten la calibración sin apagar el sistema, pero la aplicación correcta del par de apriete es esencial para evitar fugas por arandelas dañadas.

Rendimiento en condiciones extremas

Los colectores de hidrógeno deben funcionar en diversos entornos. En las estaciones de servicio, las válvulas gestionan ciclos de llenado rápidos a 700 bar, con componentes probados en ciclos que soportan millones de operaciones. Las aplicaciones criogénicas utilizan válvulas de globo o compuerta con bonetes extendidos para aislar los actuadores de las bajas temperaturas, previniendo así la formación de hielo.

Las válvulas de ultraalta presión (superiores a 350 bar) emplean materiales de sellado especializados, como poliimida o PTFE reforzado, para mantener su integridad. Los mecanismos servoasistidos reducen la energía de accionamiento, lo que las hace eficientes para sistemas de baterías en vehículos.



Aplicaciones

Las válvulas del sistema colector de gas hidrógeno de alta presión encuentran aplicaciones en toda la cadena de valor del hidrógeno, desde la producción hasta el uso final.

Estaciones de repostaje de hidrógeno

En la infraestructura de abastecimiento de hidrógeno, los colectores distribuyen hidrógeno comprimido a los surtidores. Las válvulas con certificación ISO 19880-3 garantizan la compatibilidad con los protocolos H35 y H70, lo que facilita el reabastecimiento rápido de vehículos de pila de combustible (FCV). Los colectores personalizados integran filtros, válvulas de retención y discos de ruptura para un funcionamiento seguro.

Industrial y Manufactura

En las plantas químicas, los colectores suministran hidrógeno para procesos como la síntesis de amoníaco o las reacciones de hidrogenación. Las válvulas maestras en los remolques cisterna permiten la transferencia a granel, con presiones de hasta 6,000 psi. En la fabricación de semiconductores , las cajas de colectores de válvulas distribuyen hidrógeno ultrapuro, con controladores PLC que supervisan la detección de fugas.

Transporte y Movilidad

Los sistemas de a bordo de vehículos utilizan colectores con certificación EC-79 para tanques de almacenamiento de hidrógeno. Estas unidades compactas gestionan el flujo hacia las pilas de combustible e incorporan válvulas reductoras de presión para reducir la presión de 700 bar a niveles operativos. En el sector naval y aeroespacial, los colectores de hidrógeno respaldan los sistemas de propulsión, priorizando los diseños ligeros.

Almacenamiento de energía y generación de energía

En el almacenamiento de energía a escala de red, los colectores conectan los electrolizadores a los cilindros de almacenamiento, lo que facilita la producción de hidrógeno verde. Las centrales eléctricas de pilas de combustible utilizan colectores para la mezcla y distribución de gases, lo que garantiza una producción estable.



Consideraciones de seguridad

La seguridad es fundamental en la manipulación de hidrógeno debido a su amplio rango de inflamabilidad (4-75 % en aire) y baja energía de ignición. Las válvulas de colector incorporan redundancias como sellos dobles y actuadores a prueba de fallos. El mantenimiento regular, que incluye comprobaciones de par y reemplazo de sellos, previene problemas como fugas en las roscas de las válvulas de ecualización.

La selección de materiales mitiga la fragilización; por ejemplo, se evitan los aceros con alto contenido de carbono. El cumplimiento de normas como la CGA 350 para tomas de corriente garantiza la interoperabilidad. En el diseño, el análisis de elementos finitos (FEA) simula la tensión bajo presión, optimizando así la longevidad.




sistema colector de gas hidrógeno de alta presión
Avances y Tendencias Futuras

La innovación en válvulas de hidrógeno de alta presión se centra en la eficiencia, la sostenibilidad y la integración con sistemas inteligentes. La fabricación aditiva permite geometrías de colector complejas, lo que reduce el peso y el tiempo de montaje. Las válvulas inteligentes con sensores IoT proporcionan monitorización en tiempo real y predicen fallos mediante algoritmos de IA.

A medida que las economías del hidrógeno se expandan, los colectores modulares dominarán, lo que facilitará la expansión. La investigación en nanomateriales para sellos promete un rendimiento sin fugas. La electrificación de los actuadores se alinea con los objetivos de cero emisiones netas, minimizando la dependencia neumática.

En resumen, las válvulas de los sistemas de colectores de hidrógeno de alta presión son fundamentales para un uso seguro y eficiente del hidrógeno. Su evolución acelerará la transición hacia un futuro impulsado por hidrógeno, abordando los desafíos climáticos con una ingeniería robusta.
