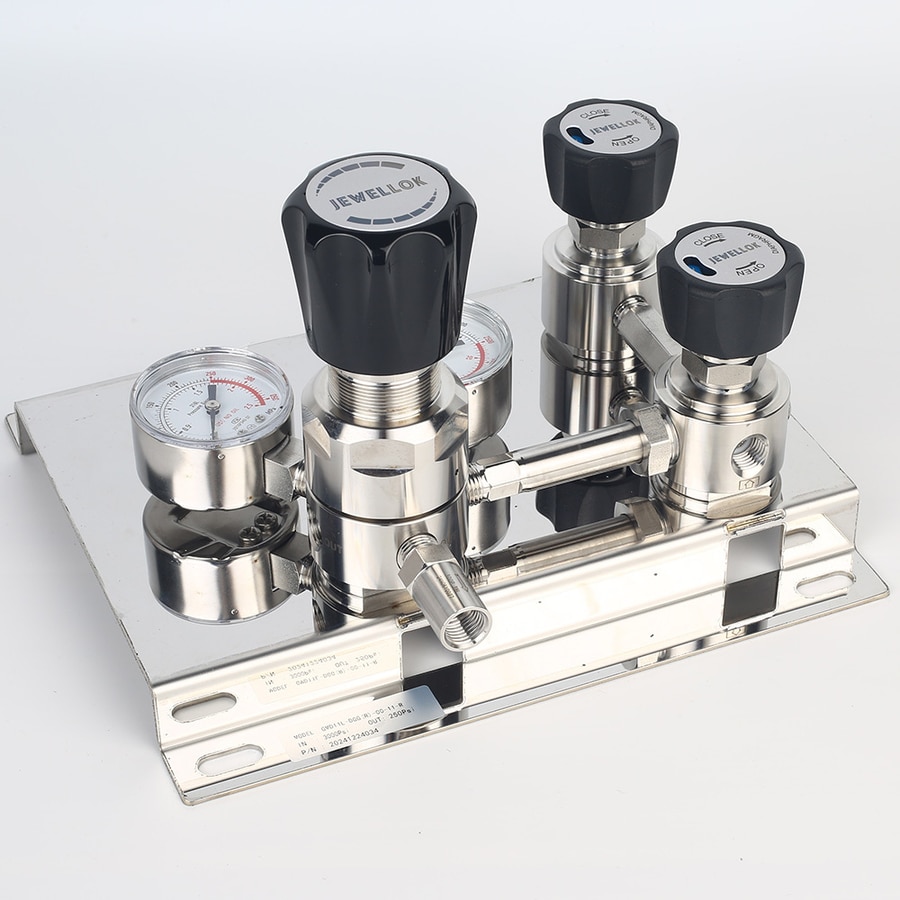

Válvula reductora de presión PH3 UHP especialmente diseñada para gases altamente tóxicos y autoignibles

Válvula reductora de presión PH3 UHP especialmente diseñada para gases altamente tóxicos y autoignibles

El manejo seguro de gases especiales es fundamental para la fabricación moderna de alta tecnología, especialmente en las industrias de semiconductores y fotovoltaica. Entre los gases más complejos se encuentran los altamente tóxicos y pirofóricos, como la fosfina (PH₃), utilizada en procesos de dopaje y deposición. Los equipos de control de presión tradicionales suelen ser inadecuados para estos fluidos, donde la más mínima fuga o incompatibilidad de materiales puede provocar una falla catastrófica. Este artículo profundiza en la ingeniería especializada de válvulas reductoras de presión de ultra alta pureza (UHP), diseñadas específicamente para la contención y el control preciso de gases como el PH₃. Analizamos los imperativos de diseño críticos —materiales de construcción, estanqueidad, redundancias de seguridad y control de la contaminación— que transforman un regulador estándar en un componente de seguridad vital, permitiendo el avance tecnológico a la vez que garantizan la seguridad operativa y la protección del medio ambiente.


Fabricantes de reguladores de gases especiales de alta presión
El perfil de riesgo único del PH₃
La fosfina (PH₃) es un gas incoloro, inflamable y altamente tóxico, con un olor penetrante característico. Es espontáneamente inflamable en el aire en concentraciones superiores a su límite inferior de inflamabilidad (~1.8 %) y es letal para los humanos en concentraciones muy bajas (TLV-TWA de 0.3 ppm). Su principal uso industrial es como fuente de dopantes en la fabricación de semiconductores y en la producción de semiconductores compuestos como el fosfuro de galio. Esta combinación de toxicidad, piroforicidad y su papel crucial en procesos sensibles crea un conjunto único de requisitos para los componentes de manejo de fluidos.

Una válvula reductora de presión estándar, diseñada para gases inertes, se convierte en un posible punto único de fallo en dicha aplicación. La necesidad pasa de la simple regulación de la presión a la contención absoluta, la operación a prueba de fallos y el suministro de gas ultrapuro. La válvula reductora de presión PH₃ UHP no es una adaptación, sino un rediseño completo para afrontar este reto. Su misión principal es triple: reducir la presión del cilindro o de la fuente a una presión de suministro segura y utilizable con extrema precisión; evitar cualquier fuga de gas; y garantizar que el gas suministrado esté libre de contaminantes que puedan comprometer el rendimiento del proceso o reaccionar peligrosamente con el propio gas.

Imperativos fundamentales del diseño
La filosofía de diseño de una válvula PH₃ se rige por el principio de "Seguridad por Diseño". Cada subsistema se examina minuciosamente para detectar posibles modos de fallo relacionados con las propiedades del gas.

1. Ciencia de los materiales y resistencia a la corrosión
El PH₃, especialmente en su grado UHP, puede descomponerse bajo ciertas condiciones para formar especies de fósforo más reactivas. También puede ser corrosivo en presencia de humedad. Por lo tanto, la selección del material es fundamental.

Cuerpo y componentes internos: Los aceros inoxidables de alta calidad (p. ej., 316L VIM/VAR o equivalente) con acabados internos electropulidos excepcionales son estándar. El electropulido (Ra < 10 µin) minimiza la superficie, reduciendo los puntos de adsorción de gases, la generación de partículas y la posible descomposición. Para las aplicaciones más exigentes, los componentes niquelados o de monel ofrecen una mayor resistencia a la corrosión.

Materiales del asiento y del sello: Esta es la interfaz más crítica. Generalmente se evitan los elastómeros debido a los riesgos de permeación y la posible degradación. En su lugar, se emplean sellos metal-metal para el sellado primario, especialmente en el asiento. Un asiento de metal blando (p. ej., níquel, plata) acoplado a una válvula de metal duro (acero inoxidable) proporciona un sellado hermético a baja temperatura. Para los sellos estáticos, se utilizan juntas confinadas hechas de materiales especializados e impermeables como perfluoroelastómeros (p. ej., Kalrez®) o conexiones totalmente selladas de metal (tipo Conflat®), lo que garantiza que no estén expuestas a la presión directa de la línea en su diámetro exterior, lo que podría causar extrusión y falla.

2. Integridad de las fugas: el mandato de tolerancia cero
Una tasa de fuga estándar de 1 x 10⁻⁹ atm cc/seg He o superior no es solo una especificación; es un requisito innegociable. Esto se logra mediante:

Construcción totalmente soldada: Se elimina cualquier posible vía de fuga, como las conexiones roscadas en el lado en contacto con el gas. El cuerpo de la válvula, las conexiones de entrada/salida y las líneas de detección se sueldan mediante soldadura TIG orbital o láser en atmósfera controlada para evitar la oxidación.

Aislamiento del diafragma: El elemento clave de cualquier regulador de presión es su sensor. En el caso del PH₃, se utiliza un diafragma metálico soldado en lugar de uno elastomérico. Esto sella herméticamente el gas del proceso, aislándolo de la cámara del resorte y del ambiente. El diafragma está diseñado para flexionarse dentro de sus límites elásticos durante millones de ciclos sin fatigarse.

Diseño de doble diafragma (con aislamiento de seguridad): El estándar de oro para el manejo de gases tóxicos. Este diseño cuenta con un diafragma primario de metal soldado. Debajo de este, se instala un diafragma secundario (generalmente elastomérico), cuyo espacio intersticial se monitorea continuamente mediante un sensor de presión o se conecta a un depurador de gases de escape. Si el diafragma primario falla, el gas tóxico queda contenido por el diafragma secundario y se activa una alarma, lo que permite una parada segura sin liberar el gas a la atmósfera.

3. Control de presión y estabilidad
Además de la contención, la válvula debe realizar su función principal con precisión. Los procesos de PH₃ suelen requerir presiones de suministro bajas y estables.

Resorte de alta pureza: El resorte que controla el punto de ajuste de presión está aislado del gas mediante un diafragma metálico y, a menudo, se aloja en una cubierta sellada de aluminio anodizado o acero inoxidable.

Características del flujo: El recorrido interno del flujo está diseñado para un flujo laminar, minimizando así las fluctuaciones de presión. El coeficiente de flujo (Cv) se calibra cuidadosamente para proporcionar un flujo suficiente para el proceso, manteniendo la estabilidad del control. Una válvula con un Cv bajo ofrece un control más preciso a caudales bajos, lo cual es habitual en muchas aplicaciones de dopaje.

Diseño antifragmentación: En caso de una sobrepresión catastrófica (por ejemplo, un bloqueo aguas abajo), la válvula debe fallar de forma segura. Los diseños suelen incorporar un mecanismo de seguridad antifragmentación integrado o se utilizan junto con discos de ruptura de gases tóxicos externos específicos que ventilan a un sistema de depuración tratado.

Características operativas y de seguridad
1. Protocolos de purga y limpieza
Las válvulas deben soportar una purga rigurosa antes y después de su uso. Las características estándar incluyen:

Puertos de purga múltiples: Las conexiones de purga de entrada y salida separadas (que a menudo utilizan racores VCJ® u otros racores de sellado frontal) permiten ciclos de purga de presión independientes para evacuar y desplazar el gas residual del cuerpo de la válvula.

Compatibilidad con la limpieza: El diseño debe permitir la extracción y descontaminación seguras, y a menudo admite procedimientos como el recocido térmico o la limpieza química específica para eliminar los residuos peligrosos antes del mantenimiento.

2. Integración de Monitoreo y Control
Las válvulas PH₃ ​​modernas son partes integrales de un sistema de gabinete de gas.

Sensores integrados: Suelen estar equipados con transductores de presión tanto en la entrada como en la salida, lo que proporciona datos en tiempo real al sistema de detección y control de gases (GDCS) de la instalación.

Actuación a prueba de fallos: Si bien existen versiones manuales, la mayoría son neumáticas para control remoto. Están configuradas como normalmente cerradas (NC), lo que significa que la pérdida de presión de actuación provoca el cierre seguro de la válvula. El actuador está diseñado con pistones y juntas herméticas para evitar la contaminación del aire de control.

Aplicación en sistemas de suministro de gas
En la práctica, una válvula reductora de presión PH₃ UHP nunca es un componente independiente. Forma parte de un sistema meticulosamente diseñado:

Fuente: Ubicado dentro de un armario de gas ventilado y con monitoreo continuo.

Contención primaria: La válvula es el primer punto de control crítico después de la válvula de cierre del cilindro.

Redundancia: Los sistemas suelen emplear una configuración de regulador en serie/redundante. Dos válvulas idénticas se conectan en serie. La primera actúa como regulador de paso grueso y la segunda como regulador de paso fino o de proceso. Esto prolonga la vida útil y proporciona una etapa de control de respaldo. Un colector de conmutación con dos cilindros de suministro garantiza un suministro continuo.

Reducción: Todos los componentes posteriores a la válvula, así como todas las líneas de ventilación, están conectados a un depurador de gases tóxicos específico y de alta eficiencia (por ejemplo, adsorbente seco, producto químico húmedo) diseñado para neutralizar el pH₃ antes de cualquier posible liberación a la atmósfera.

5. Mantenimiento y certificación
Debido a los riesgos extremos, el mantenimiento es altamente especializado.

Reposición certificada para su puesta en servicio: Las válvulas se desmontan periódicamente y se envían al fabricante o a un centro certificado para realizar pruebas de fugas, inspección de asientos y sustitución de diafragmas.

Trazabilidad: La trazabilidad completa de los materiales (certificados de fábrica) y los registros de pruebas de rendimiento son obligatorios y, a menudo, cumplen con las normas SEMI.

Capacitación: El personal que manipule estas válvulas requiere capacitación específica en seguridad contra gases tóxicos, respuesta ante fugas y las propiedades únicas de los gases pirofóricos.


Juntas y accesorios VCJ de ultra alta pureza
Conclusión
La válvula reductora de presión PH₃ UHP ejemplifica la fusión de la ingeniería de precisión con un protocolo de seguridad riguroso. Es un componente donde convergen la metalurgia, la ciencia de superficies, el diseño mecánico y la ingeniería de sistemas para controlar una sustancia indispensable y a la vez peligrosa. Su desarrollo y perfeccionamiento continuo responden a las exigencias constantes de la industria de semiconductores en cuanto a nodos más pequeños, mayor pureza y fiabilidad absoluta. Más que una simple válvula, es un guardián: una barrera meticulosamente diseñada que permite que la innovación humana avance con seguridad. A medida que las industrias siguen superando los límites con materiales cada vez más sofisticados y peligrosos, los principios inherentes a este hardware especializado —integridad sin fugas, diseño a prueba de fallos e integración sistémica— seguirán siendo el referente para el manejo seguro de fluidos extremos, garantizando que el progreso tecnológico no comprometa la seguridad humana ni ambiental.
