Reguladores de gas HF de ultra alta pureza: Ingeniería para máxima seguridad y pureza

Reguladores de gas HF de ultra alta pureza: Ingeniería para máxima seguridad y pureza

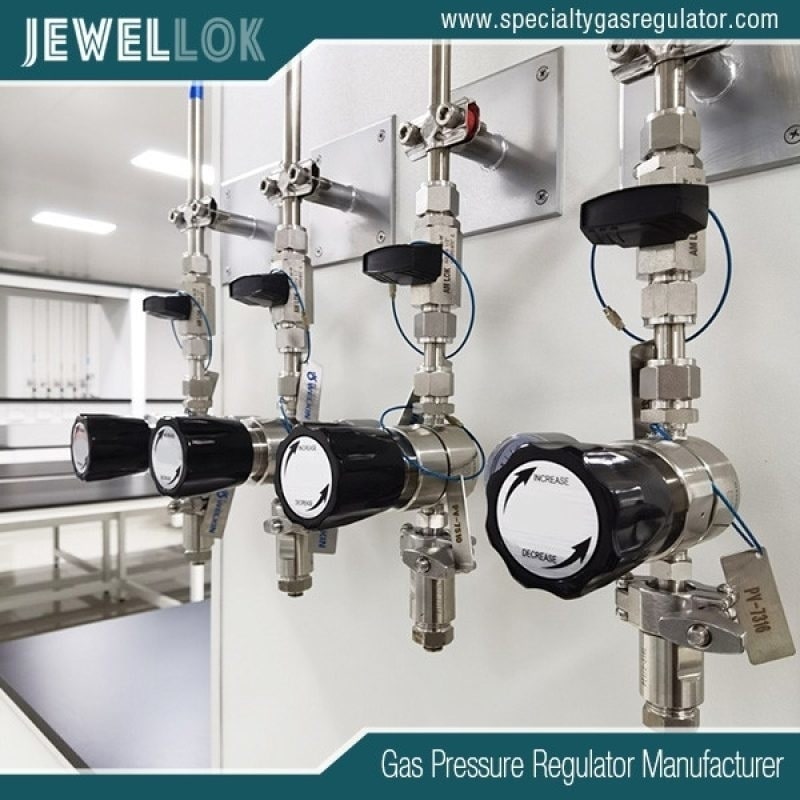

El manejo del fluoruro de hidrógeno (HF) anhidro representa uno de los desafíos más importantes en la fabricación de semiconductores, la síntesis química y la producción de vidrio especial. Al ser un compuesto altamente tóxico, corrosivo y reactivo, el HF exige no solo precaución, sino también un paradigma de excelencia en la ingeniería de componentes para el manejo de fluidos. En el corazón de cualquier sistema de suministro de HF seguro y eficaz se encuentra el regulador de presión, un dispositivo que debe cumplir con la doble función, a menudo contradictoria, de controlar con precisión la presión y preservar la pureza absoluta del gas, todo ello mientras contiene una amenaza química constante. Este artículo profundiza en la ingeniería especializada, la ciencia de los materiales y las filosofías de diseño que sustentan los reguladores de gas HF de ultra alta pureza (UHP) , describiendo las características críticas que garantizan la máxima seguridad para el personal y los procesos, y aseguran la pureza absoluta esencial para las tecnologías de vanguardia.


Colector de cambio totalmente automático para cilindros de gas especiales
La naturaleza implacable del HF anhidro

El fluoruro de hidrógeno anhidro es indispensable en la industria moderna. En la fabricación de semiconductores, es un reactivo de ataque primario para el dióxido de silicio y un agente de limpieza para las superficies de las obleas. Su reactividad es precisamente lo que lo hace valioso, pero esta misma propiedad lo vuelve excepcionalmente peligroso. El HF penetra rápidamente en los tejidos, causando quemaduras profundas y dolorosas, e intoxicación sistémica por fluoruro que puede ser mortal. Además, ataca a la mayoría de los metales y a muchos elastómeros, formando subproductos gaseosos que pueden contaminar los flujos de proceso y degradar los equipos.

En este servicio, un regulador de gas no es simplemente una válvula reductora de presión; es la primera y más importante línea de defensa. Sus fallos —corrosión interna que provoca fugas, generación de partículas o introducción de impurezas metálicas— pueden tener consecuencias catastróficas. Por ello, los reguladores UHP HF se diseñan desde cero para cumplir tres objetivos innegociables: contención, pureza y fiabilidad.



Ciencia de los materiales: la base de la compatibilidad

La selección de materiales es la piedra angular de cualquier componente compatible con HF. El objetivo es lograr una pasivación perfecta : la formación de una capa de fluoruro estable e impermeable que detenga la corrosión.

Metalurgia: El reinado de las aleaciones de níquel
Monel® (Ni-Cu): Una opción tradicional y de eficacia comprobada. Su contenido de níquel proporciona una excelente resistencia a la corrosión, ya que el níquel forma una capa estable de NiF₂. El Monel se utiliza ampliamente en cuerpos, diafragmas y componentes internos. Su durabilidad está bien demostrada en numerosas aplicaciones de alta frecuencia.
Inconel® / Hastelloy® C-276 (Ni-Cr-Mo): Para las aplicaciones UHP más exigentes, se prefieren estas superaleaciones a base de níquel. La adición de cromo y molibdeno mejora la resistencia a entornos oxidantes y reductores, ofreciendo un rendimiento superior en una gama más amplia de condiciones e impurezas. Suelen especificarse para las piezas húmedas más críticas, como el asiento y el diafragma.
Recubrimiento de níquel químico (EN): A veces se emplea en cuerpos de reguladores de acero para proporcionar una barrera económica. El recubrimiento debe ser grueso, sin poros y estar perfectamente aplicado. Cualquier defecto puede provocar corrosión galvánica y fallos rápidos. Su uso es más común en aplicaciones de menor impacto.
Elastómeros: el desafío crítico del sellado
Perfluoroelastómeros (FFKM, por ejemplo, Kalrez®, Chemraz®): Estos son el estándar de oro. Con una estructura de polímero totalmente fluorado, ofrecen una resistencia química casi universal, una desgasificación extremadamente baja y una permeabilidad mínima al HF. Su estabilidad térmica mantiene la integridad del sellado en un amplio rango de temperaturas.
Politetrafluoroetileno (PTFE): Se utiliza para puntas de vástago, asientos de válvulas y juntas. El PTFE es prácticamente inerte al HF y ofrece una pureza excelente. Sin embargo, es propenso a la fluencia en frío (fluencia lenta), por lo que los diseños deben compensarlo para mantener el sellado a largo plazo.
Los fluoropolímeros convencionales como Viton® (FKM) generalmente no son adecuados para el HF anhidro, ya que pueden degradarse, hincharse o volverse quebradizos.


Arquitectura de diseño de ultraalta pureza

Más allá de los materiales, el diseño físico del regulador debe eliminar todas las fuentes potenciales de contaminación y puntos de trampa.

Detección por diafragma vs. detección por pistón: Los reguladores UHP utilizan exclusivamente diseños de detección de diafragma. Un diseño de pistón presenta tolerancias más estrictas que pueden rozar y generar partículas metálicas. Un diafragma bien diseñado aísla el elemento sensor (el diafragma) de la trayectoria del flujo y las piezas deslizantes.
Conjuntos de diafragma soldados: Los reguladores más avanzados incorporan un conjunto de diafragma metálico soldado. En este caso, un diafragma de Monel o Hastelloy se suelda herméticamente al cuerpo del regulador, eliminando así cualquier sello secundario elastomérico en el lado del proceso. Esto representa lo último en pureza e integridad de fugas, sin riesgo de permeación ni degradación del sello.
Trayectorias de flujo pasivadas y electropulidas: Todas las superficies internas mojadas se someten a rigurosos tratamientos de pasivación (p. ej., decapado en soluciones ácidas) para mejorar la capa natural de flúor. Posteriormente, el electropulido elimina las microimperfecciones superficiales, alisándolas hasta obtener un acabado de espejo (a menudo especificado en Ra < 10 µin). Esto minimiza el área superficial, evita la adhesión de partículas y garantiza un flujo de gas laminar.
Diseño sin patas muertas: El volumen interno está diseñado para ser lo más pequeño y aerodinámico posible. Se eliminan los huecos profundos, las roscas en la trayectoria húmeda y las cavidades innecesarias para evitar la acumulación de gas y facilitar una purga completa.
Puertos de purga de alta eficiencia: Los puertos de purga dobles estratégicamente ubicados (generalmente conexiones VCJ®/VCO® de 1/4″ o mayores) permiten una purga eficaz a contracorriente o cruzada de la cavidad del regulador. Esto es fundamental para eliminar cualquier contaminante o humedad residual durante la puesta en marcha y el mantenimiento del sistema.


Funciones de seguridad integradas

La seguridad está integrada en cada aspecto, desde la contención primaria hasta la respuesta a emergencias.

Ventilación contenida (CV) / Puerto de ventilación del capó: Esta es una característica de seguridad obligatoria. La cámara de resorte del regulador (capuchón) está sellada de la atmósfera, pero cuenta con un puerto de ventilación. Este puerto está conectado mediante tuberías a un depurador de gases de escape o a un sistema de ventilación. En caso de fallo del diafragma primario, el gas HF se dirige de forma segura lejos del personal, lo que proporciona una contención secundaria crítica.
Válvulas de alivio de alto flujo: Una válvula de alivio integrada y resistente a la corrosión protege el equipo aguas abajo contra la sobrepresurización causada por fallas del regulador o expansión térmica. Debe dimensionarse para el flujo máximo de gas potencial.
Construcción robusta y blindaje: Los cuerpos reguladores están diseñados con secciones metálicas robustas para mayor resistencia mecánica. Se pueden incluir tapas o protectores externos para componentes vulnerables, como la perilla de ajuste de presión.
Marcado claro y duradero: Los reguladores están marcados permanentemente con certificaciones de materiales, números de serie y advertencias de servicio de HF para evitar el uso indebido accidental.


Criterios de selección e integración de sistemas

La selección del regulador UHP HF correcto requiere un enfoque sistemático:

Certificación de material: Exigir trazabilidad completa e informes de pruebas de fabricación (MTR) para todos los materiales humedecidos, verificando la composición de la aleación.
Especificación del acabado de la superficie: Asegúrese de que los procedimientos de electropulido y pasivación estén documentados y cumplan con los estándares de la industria (por ejemplo, SEMI F19).
Integridad de fugas: Especificar tasas de fugas excepcionalmente bajas, tanto externas (por ejemplo, < 1 x 10⁻⁹ atm cc/seg He) como a través del diafragma (fuga interna).
Capacidad de flujo (Cv): Dimensione el regulador adecuadamente para los caudales requeridos. Un sobredimensionamiento puede provocar un control deficiente de la presión a caudales bajos; un sobredimensionamiento crea un cuello de botella en el sistema.
Tipo de conexión: Los racores de sellado frontal de ultra alta pureza (VCJ®, VCO®, CPC) son estándar. Proporcionan un sellado metal-metal con una junta cautiva, superior a las conexiones roscadas que pueden generar partículas.
Compatibilidad del sistema: Asegúrese de que el regulador sea compatible con el diseño del gabinete, el panel de purga y los sistemas de detección de gases. La conexión del puerto de ventilación de CV debe estar correctamente integrada.


Mejores prácticas operativas

Incluso los mejores equipos pueden fallar si se manipulan incorrectamente. Las prácticas clave incluyen:

Instalación y torsión adecuadas: Siga con precisión las especificaciones de torsión del fabricante para todas las conexiones para evitar dañar los sellos o accesorios.
Prueba de fugas: Realice una prueba de fugas con espectrómetro de masas de helio completa en el sistema instalado antes de introducir HF.
Purga controlada: Utilice un procedimiento de purga dedicado y validado con gas inerte seco (por ejemplo, nitrógeno) para eliminar el aire y la humedad del sistema nuevo o reparado.
Presurización lenta y controlada: Evite los golpes de presión (“golpe de ariete”) que pueden dañar el diafragma o el asiento.
Formación Integral: El personal debe recibir capacitación no solo sobre el funcionamiento del sistema, sino también sobre las propiedades peligrosas del HF, la respuesta a emergencias y el uso de equipo de protección personal (EPP) y gel de gluconato de calcio.

Colector de cambio totalmente automático para cilindros de gas especiales
Conclusión

Los reguladores de gas HF de ultra alta pureza representan la cúspide de la tecnología especializada en el manejo de fluidos. No son productos básicos, sino dispositivos de seguridad de ingeniería de precisión, fruto de un profundo conocimiento de los riesgos químicos extremos y de la exquisita sensibilidad de los procesos de fabricación avanzados. La inversión en un regulador fabricado con aleaciones de níquel certificadas, que cuenta con un diafragma metálico soldado, superficies electropulidas y un sistema de contención secundaria integrado, es, en definitiva, una inversión en tres objetivos primordiales: la seguridad del personal, la protección de los equipos y la preservación de la pureza del proceso.

A medida que las industrias continúan ampliando los límites de la miniaturización y la ciencia de los materiales, la demanda de tecnologías de soporte como el manejo de alta frecuencia (HF) se intensificará. La evolución continua en el diseño de reguladores —hacia materiales aún más inertes, capacidades de monitoreo más inteligentes y arquitecturas a prueba de fallos— seguirá desempeñando un papel discreto, pero absolutamente vital, en la habilitación de las tecnologías del futuro, de forma segura y fiable. La meticulosa ingeniería de un regulador UHP HF es un testimonio del principio de que, en entornos de alto riesgo y alta pureza, la excelencia en diseño y ejecución es insuperable.
