Cómo seleccionar un sistema de suministro de gases especiales para un laboratorio de investigación universitario
Los laboratorios de investigación universitarios son entornos muy dinámicos en los que se desarrollan una amplia variedad de disciplinas científicas, entre las que se incluyen la ciencia de los materiales, la química analítica, la física cuántica y la ingeniería biomédica. A diferencia de las instalaciones de producción industrial, que ejecutan de forma continua unos pocos procesos químicos fijos, los laboratorios universitarios cambian con frecuencia sus configuraciones experimentales, su instrumentación y sus requisitos químicos. Este alto grado de variabilidad operativa plantea retos únicos a la hora de gestionar gases especiales como el helio de alta pureza, el hidrógeno, el amoníaco, el silano y los vapores de ácidos corrosivos.

La selección de un sistema adecuado de suministro de gases especiales es una decisión de ingeniería fundamental para los responsables de instalaciones universitarias y los directores de investigación. Un sistema correctamente especificado no solo preserva la pureza del gas para instrumentos analíticos sensibles, como los cromatógrafos de gases acoplados a espectrómetros de masas y los sistemas de plasma acoplado inductivamente. También actúa como principal medida de control técnico para proteger a los estudiantes investigadores, al personal docente y a la infraestructura institucional frente a fugas peligrosas, sobrepresurización y corrosión estructural.

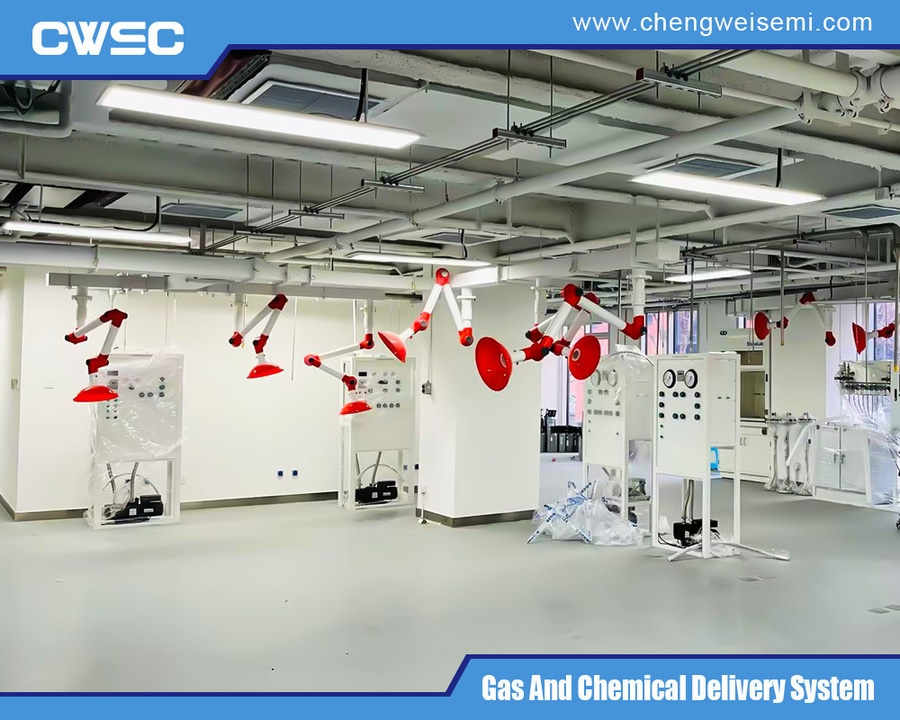

Sistema de suministro de gases especiales a granel de pureza ultraalta
Sistema de suministro de gases especiales a granel de pureza ultraalta
Caracterización de los perfiles de los gases y métricas de pureza en el laboratorio
La primera fase en la selección de una infraestructura de suministro de gases especiales consiste en llevar a cabo una auditoría exhaustiva de la huella química. Esta auditoría clasifica cada gas cuyo uso se prevé según su perfil de riesgo y el nivel de pureza analítica requerido. La investigación universitaria suele dividir los gases especiales en tres categorías operativas principales:

Gases inertes analíticos: gases como el helio de grado 5,0 o 6,0, el argón y el nitrógeno son requisitos estándar para la espectrometría avanzada y la refrigeración de materiales. Para evitar que trazas de humedad, oxígeno e hidrocarburos contaminen el análisis de las muestras, el sistema de distribución debe incorporar purificadores en línea de alta pureza y sellos de diafragma metal-metal especializados.

Gases inflamables y pirofóricos: Gases como el hidrógeno, el metano y el silano presentan riesgos inmediatos de incendio y explosión. Las redes de suministro de estos medios requieren controles de ingeniería especializados, entre los que se incluyen supresores de retroceso de llama en línea, válvulas de cierre de emergencia automatizadas y tuberías coaxiales de doble contención.

Gases tóxicos y corrosivos: Gases como el amoníaco, el cloruro de hidrógeno anhidro y el tricloruro de boro atacan agresivamente a los metales estándar y presentan riesgos extremos en caso de inhalación. Estos gases deben gestionarse mediante armarios de gas automatizados especializados, integrados directamente con depuradores de extracción local para gestionar de forma segura las descargas de purga.

Evaluación de los colectores de control en origen y los niveles de automatización
Una vez establecidas las matrices de gases, los ingenieros deben seleccionar el hardware de control en origen adecuado para regular el flujo de gas procedente de cilindros o dewars de líquido. El nivel de automatización en origen influye directamente tanto en la continuidad de la investigación como en la seguridad de las instalaciones.

Sistemas de colectores manuales: Aunque los paneles de conmutación manuales suponen una menor inversión inicial de capital, requieren intervención manual cuando un banco de cilindros se queda vacío. Esta estructura conlleva riesgos de interrupción del proceso durante experimentos universitarios críticos que duran varios días y expone los reguladores del sistema a la contaminación del aire ambiente durante los frecuentes cambios de cilindros.

Paneles de conmutación semiautomáticos y totalmente automáticos: Para las líneas analíticas de alta pureza, las instalaciones deben seleccionar colectores de conmutación automáticos que utilicen controles de presión diferencial o transductores electrónicos. Estos sistemas supervisan constantemente la presión en dos bancos de cilindros paralelos. Cuando la fuente principal cae por debajo de un umbral operativo establecido, el colector cambia de forma fluida al banco de reserva. Esta conmutación automática garantiza un suministro continuo de gas a los instrumentos sensibles sin tiempo de inactividad, preservando así las series de muestras y los datos experimentales.

Selección de materiales y normas metalúrgicas para las tuberías
Preservar la pureza de los gases especiales a medida que circulan por el campus universitario o a través de un edificio científico de varias plantas requiere un cumplimiento estricto de las normas metalúrgicas para las tuberías. La selección de materiales incorrectos o de baja calidad puede provocar desgasificación interna, desprendimiento de partículas y una rápida degradación química.

Tuberías de gas de pureza ultraalta: para los circuitos analíticos que permiten la detección de trazas, los equipos de ingeniería deben especificar tubos de acero inoxidable 316L según la norma ASTM A269, sin soldaduras y electropulidos. El proceso de electropulido elimina las imperfecciones microscópicas de la superficie, creando un acabado interno ultrasuave. Esta superficie lisa evita que las moléculas de gas, la humedad ambiental y las micropartículas queden atrapadas en los poros metálicos, lo que garantiza que el gas mantenga su pureza objetivo desde la sala de origen hasta el instrumento.

Tuberías de gas de uso general: Para aplicaciones básicas de laboratorio, como los mecheros Bunsen o la purga con gases inertes de bajo nivel, las tuberías de acero inoxidable recocido brillante o de cobre de alta calidad ofrecen una alternativa rentable y fiable que equilibra las restricciones presupuestarias con el control básico de contaminantes.

Instalación de paneles de control en el punto de uso
El último componente crítico de un sistema de suministro de gases especiales es el panel de control en el punto de uso, instalado directamente en las mesas de laboratorio, dentro de las campanas extractoras o junto a los equipos analíticos. Los paneles en el punto de uso ofrecen a los investigadores un control localizado sobre la dinámica de fluidos sin afectar a las líneas de distribución principales de la instalación.

Cada panel regulador de punto final debe utilizar un regulador de diafragma de acero inoxidable de doble etapa. Los reguladores de doble etapa son esenciales porque evitan el «efecto de presión de suministro», un fenómeno por el cual la presión de salida de un regulador aumenta a medida que se agota la presión de la fuente del cilindro. Al proporcionar una presión de suministro estable y sin fluctuaciones, los paneles de dos etapas protegen a los controladores de caudal sensibles situados en el interior de los instrumentos de laboratorio contra daños y desviaciones en la calibración. Además, los paneles de punto de uso deben incorporar válvulas de aislamiento locales para permitir un mantenimiento seguro de los equipos y un cierre manual rápido en caso de emergencias locales.

Instalación in situ, soldadura y pruebas de validación
La instalación física de una red de gases especiales en una universidad debe seguir estrictas normas de control de calidad mecánica para garantizar la seguridad y el rendimiento a largo plazo. Todas las conexiones permanentes en las tuberías de acero inoxidable deben realizarse utilizando equipos automatizados de soldadura orbital con tungsteno y gas inerte.

Durante el proceso de soldadura orbital, los técnicos de instalación deben mantener una purga interna continua utilizando argón de alta pureza como gas de apoyo. Esta purga continua evita la oxidación interna de la soldadura, conocida comúnmente como «sugaring», que de otro modo arruinaría la pureza del gas y crearía zonas rugosas que atraparían trazas de contaminantes.

Tras el montaje físico, toda la red de tuberías debe superar un proceso de verificación de seguridad de varios niveles. En primer lugar, los contratistas realizan una prueba de caída de presión, en la que se aplica presión de nitrógeno o según el método Myers hasta 1,5 veces la presión máxima de trabajo y se mantiene durante al menos 24 horas para confirmar que no se produce degradación alguna de las juntas estructurales. En segundo lugar, las líneas de gases especiales de alta pureza se someten a pruebas de detección de fugas mediante espectrómetro de masas de helio, con un límite de fuga estricto inferior a 1×10⁻⁹ mbar-litros por segundo para garantizar la contención total del sistema.

Sistema de suministro de gases especiales a granel de pureza ultraalta
Sistema de suministro de gases especiales a granel de pureza ultraalta
Resumen de las directrices de selección para la seguridad institucional
La selección del sistema de suministro de gases especiales ideal para un laboratorio de investigación universitario requiere encontrar un equilibrio entre la flexibilidad operativa y los estrictos controles de seguridad. Al pasar de un almacenamiento descentralizado en cilindros a salas de gases centralizadas y automatizadas, equipadas con colectores de conmutación automática, las universidades minimizan la presencia de riesgos en los espacios de trabajo de los estudiantes. La inversión en acero inoxidable 316L electropulido, reguladores de dos etapas en el punto de uso y una rigurosa validación de las soldaduras orbitales garantiza el cumplimiento normativo a largo plazo. Este enfoque integral proporciona una base de infraestructura continua y altamente segura que respalda la exploración científica avanzada y los descubrimientos revolucionarios.

Para obtener más información sobre cómo seleccionar un sistema de suministro de gases especiales para un laboratorio de investigación universitario, puede visitar la página web de Chengwei Semiconductor en https://www.chengweisemi.com/laboratory/.
