Principios de ingeniería geográfica y puesta en marcha de los sistemas centralizados de suministro de gas para laboratorios

{{{sourceTextContent.subTitle}}}

Principios de ingeniería geográfica y de implantación de los sistemas centralizados de suministro de gas para laboratorios

{{{sourceTextContent.description}}}

Principios de ingeniería geográfica y puesta en marcha de los sistemas centralizados de suministro de gases para laboratorios

Introducción a la distribución centralizada de gases

Los laboratorios analíticos modernos, los centros de investigación universitarios y las instalaciones de fabricación avanzadas requieren un flujo continuo y constante de gases de proceso de alta pureza para el funcionamiento de instrumentación delicada y equipos de procesamiento automatizados. Históricamente, las instalaciones dependían de sistemas descentralizados de almacenamiento de gases, en los que las botellas individuales de alta presión se situaban directamente en las mesas de trabajo de los laboratorios o junto a los aparatos de ensayo sensibles. Sin embargo, las normas de seguridad actuales, los estándares de eficiencia estructural y las estrictas directrices sobre microcontaminación han impulsado un cambio generalizado hacia diseños de infraestructura de gas centralizada.

La implementación de un sistema integral y centralizado de suministro de gases de laboratorio ofrece una solución robusta y contrastada en el ámbito industrial. Al consolidar las bombonas de suministro a granel, los dewars de líquido de alta capacidad y los colectores de suministro automatizados en una única estructura externa aislada, los equipos de ingeniería optimizan el aprovechamiento del espacio al tiempo que mejoran considerablemente los estándares de seguridad. Para ejecutar con éxito esta infraestructura es necesario tener en cuenta aspectos específicos de logística espacial, factores geográficos de diseño de las instalaciones y normas de instalación de tuberías mecánicas.

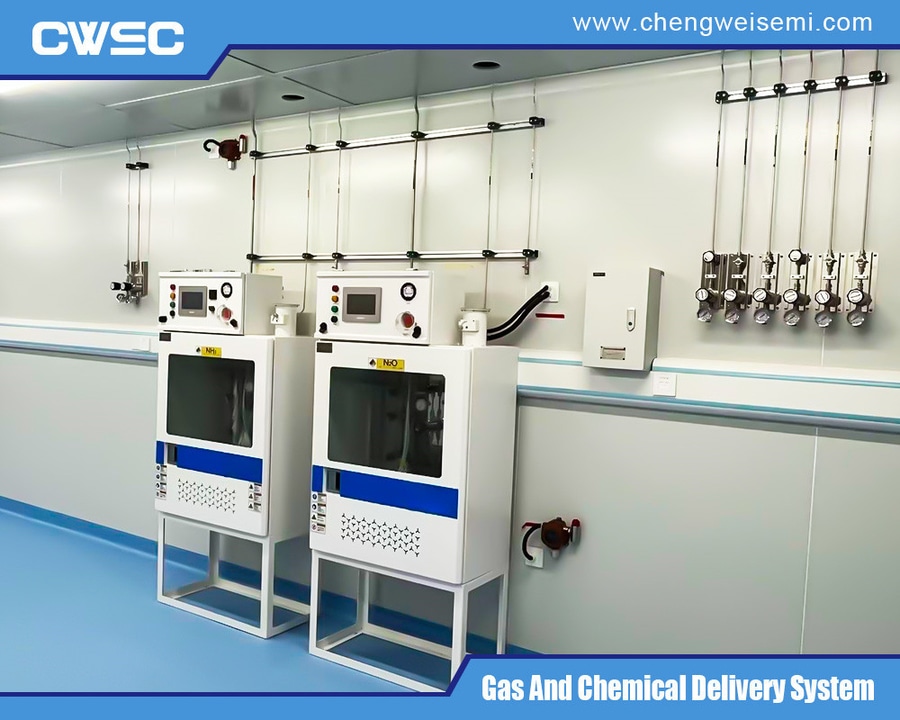

Sistemas centralizados de suministro de gases para laboratorios
Sistemas centralizados de suministro de gases para laboratorios
Diseño de la distribución geográfica y zonificación de las instalaciones

La fase de planificación espacial de un sistema centralizado de suministro de gases de laboratorio determina su fiabilidad a largo plazo y el cumplimiento de la normativa. Los ingenieros del proyecto deben establecer en primer lugar unos parámetros claros de distribución geográfica basados en la huella química de los gases utilizados. Los protocolos de seguridad estándar exigen dividir la red de gases en zonas espaciales diferenciadas a lo largo del recinto de las instalaciones.

La zona de origen, que incluye las plataformas de almacenamiento de gas o las salas dedicadas a las bombonas, debería ubicarse idealmente en la planta baja o a lo largo de un muro perimetral exterior de la estructura del edificio. Esta ubicación estratégica simplifica la logística de las bombonas, permitiendo que los camiones de reparto carguen y descarguen bombonas pesadas sin tener que circular por pasillos internos estrechos. En el caso de gases altamente volátiles, tóxicos o inflamables, como el hidrógeno o el metano, la sala de origen debe contar con paredes específicas de alivio de explosiones, infraestructura eléctrica a prueba de chispas y sistemas de ventilación perimetrales robustos que conecten directamente con los depuradores de extracción de emergencia.

Entre la zona de origen externa y el punto de uso interno, los equipos de ingeniería trazan la ruta de distribución. Esta trayectoria debe seguir la ruta más corta y directa a través de canalizaciones específicas para servicios o pasillos aéreos de servicio. Minimizar los giros innecesarios, los cambios de nivel y las uniones complejas reduce la resistencia al flujo de gas, controla las caídas de presión en la línea y limita los posibles vectores de fuga a lo largo de la planta.

Selección de materiales y metalurgia de las tuberías

Preservar la pureza del gas a medida que se desplaza desde la plataforma de almacenamiento centralizada hasta los instrumentos analíticos requiere un estricto cumplimiento de las normas metalúrgicas de las tuberías. Los materiales estándar de fontanería comercial, como el cobre o el acero inoxidable de baja calidad, son totalmente inadecuados para las redes de laboratorio de alta pureza debido a los riesgos de desgasificación interna, desprendimiento de partículas y degradación química.

Los circuitos de gas de pureza ultraalta requieren tubos de acero inoxidable 316L según la norma ASTM A269, sin costuras y electropulidos. Las superficies internas de los tubos electropulidos se someten a tratamientos químicos especializados para lograr un acabado ultrasuave. Esta superficie lisa evita que las moléculas de gas traza, la humedad ambiental y las micropartículas queden atrapadas en poros metálicos microscópicos, lo que garantiza que los gases lleguen a los instrumentos sin ninguna pérdida de pureza. Para los servicios estándar de laboratorio, las tuberías de acero inoxidable recocido brillante ofrecen una alternativa rentable y de alta fiabilidad que equilibra las restricciones presupuestarias con un estricto control de los contaminantes.

Integración de componentes mecánicos y arquitectura de bucles

Un sistema centralizado de suministro de gases de laboratorio de alto rendimiento se basa en una red de módulos mecánicos interconectados, diseñados para mantener presiones estables en el sistema y proporcionar un flujo de gas ininterrumpido:

Colectores de fuente

El bucle de distribución principal comienza en el panel del colector de conmutación automática. Estos conjuntos conectan varias botellas de gas en dos bancos paralelos, designados como fuente principal y fuente de reserva. Los sensores de presión diferencial integrados supervisan continuamente las tasas de agotamiento de las botellas. Cuando el banco principal desciende por debajo de un umbral de presión operativa establecido, el colector cambia automáticamente al banco de reserva sin provocar fluctuaciones de presión aguas abajo ni interrumpir los ensayos de laboratorio.

Nodos de distribución intermedios

Una vez que la tubería principal de gas entra en la planta del laboratorio, discurre a través de una caja de válvulas o un panel de distribución local. Estos nodos dividen una única tubería de alta capacidad en múltiples ramales secundarios, lo que permite a los responsables de las instalaciones aislar salas de laboratorio o mesas de trabajo concretas para su mantenimiento sin tener que desconectar toda la red del edificio.

Reguladores en el punto de uso

La etapa final de suministro tiene lugar en los paneles locales de punto de uso instalados en las mesas de laboratorio o en el interior de las campanas extractoras. Estos paneles cuentan con reguladores de diafragma de acero inoxidable de doble etapa y válvulas de micromedición, lo que proporciona a los investigadores un control preciso de las presiones de suministro y los caudales, adaptados a aplicaciones analíticas específicas como los ensayos de GC-MS o ICP-MS.

Control de calidad in situ y pruebas de validación

El montaje físico y la validación de un sistema centralizado de suministro de gases de laboratorio exigen el cumplimiento estricto de las normas de construcción propias de las salas blancas. Los equipos de instalación mecánica deben seguir rigurosos procedimientos de control de calidad para proteger la integridad de las superficies internas de las tuberías.

Todas las conexiones permanentes en las tuberías de gas de acero inoxidable se realizan mediante equipos automatizados de soldadura orbital con tungsteno y gas inerte. Durante el proceso de soldadura, los técnicos mantienen una purga inversa continua de argón de alta pureza en el interior de la tubería. Esta purga evita la oxidación interna, conocida comúnmente como «sugaring», que de otro modo arruinaría la pureza del gas y crearía zonas rugosas que atraparían trazas de contaminantes.

Tras la instalación física, toda la red de tuberías debe superar un proceso de verificación de seguridad y presión de varios niveles. En primer lugar, los contratistas realizan una prueba de caída de presión, presurizando el sistema con nitrógeno limpio y seco hasta 1,5 veces la presión máxima de trabajo prevista y manteniéndola durante al menos 24 horas para confirmar que no se produce degradación alguna de las juntas mecánicas. En segundo lugar, las líneas especializadas de alta pureza se someten a pruebas de detección de fugas mediante espectrómetro de masas de helio, con un límite estricto de fugas inferior a 1×10⁻⁹ mbar-litros por segundo para garantizar la integridad total del sistema.

Sistemas centralizados de suministro de gases de laboratorio
Sistemas centralizados de suministro de gases de laboratorio
Resumen de las ventajas de la ingeniería de infraestructuras

La implantación satisfactoria de un sistema de suministro de gases de laboratorio centralizado y diseñado a medida ofrece claras ventajas operativas, financieras y de seguridad para los centros modernos de investigación y fabricación. La concentración de las fuentes de gas a alta presión en salas aisladas y geográficamente optimizadas elimina los riesgos industriales de las mesas de trabajo, creando un entorno más seguro para el personal de laboratorio. Además, las redes de conmutación automatizadas eliminan el tiempo de inactividad de los procesos, minimizan el desperdicio de gas en bruto y proporcionan condiciones de funcionamiento limpias y estables que preservan la precisión de la calibración de los instrumentos. Invertir en acero inoxidable de alta calidad, módulos de control de presión precisos y protocolos de validación rigurosos garantiza el cumplimiento normativo a largo plazo de las instalaciones y respalda la exploración científica avanzada.
