Los sistemas de cajas de distribución de válvulas (VMB) son componentes críticos, aunque a menudo subestimados, en el control de procesos industriales, ya que actúan como interfaz organizada entre las líneas de proceso y la instrumentación. Estos conjuntos compactos integran las funciones de aislamiento, ventilación, calibración y ecualización para transmisores de presión, nivel y caudal. Su diseño influye directamente en la precisión de la medición, la seguridad operativa, la eficiencia del mantenimiento y la vida útil del sistema. Este artículo explora las diversas consideraciones de diseño para los sistemas de cajas de distribución de válvulas, abarcando los requisitos funcionales, la selección de materiales, las normas de seguridad, la ergonomía y la integración con los ecosistemas digitales modernos.


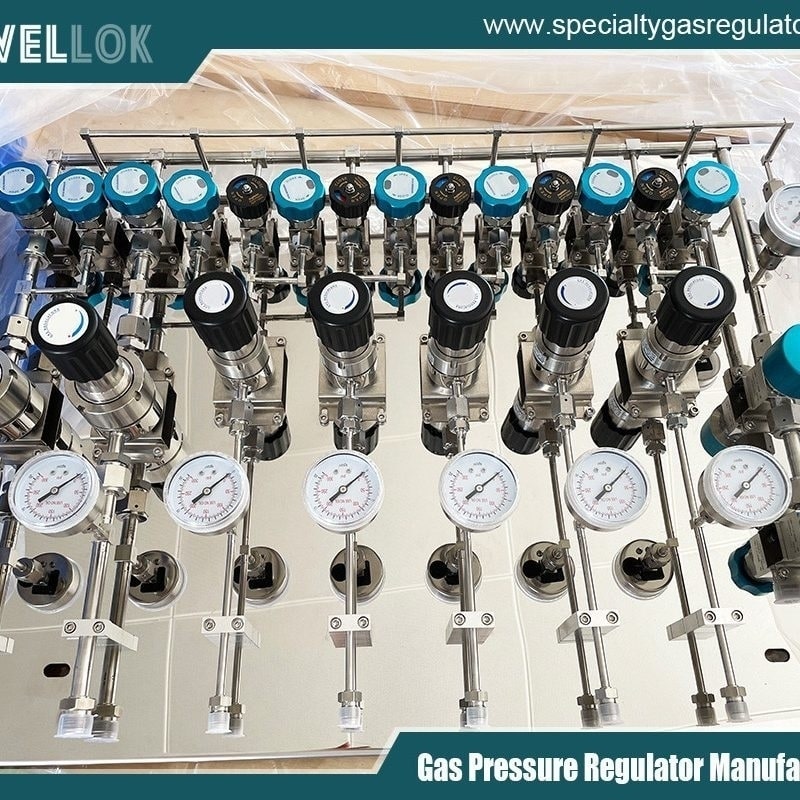

regulador de contrapresión vs regulador reductor de presión
Los centros nerviosos de la medición
En instalaciones industriales complejas —desde refinerías de petróleo y plantas químicas hasta centrales eléctricas y plantas farmacéuticas— la medición precisa de las variables de proceso es fundamental. Los transmisores de presión, presión diferencial (PD) y caudal son esenciales para el control del proceso. La caja de distribución de válvulas (a menudo denominada colector, o específicamente colector de 2, 3 o 5 válvulas) es el elemento intermedio crucial que conecta estos instrumentos al proceso. Permite el aislamiento de los fluidos del proceso, la ventilación, la calibración y la puesta a cero sin necesidad de detener completamente el sistema.

Un sistema de colectores mal diseñado puede introducir fugas, generar errores de medición debido a gases o líquidos atrapados, complicar el mantenimiento y plantear importantes riesgos de seguridad. Por lo tanto, su diseño constituye un desafío de ingeniería de sistemas que equilibra la dinámica de fluidos, la integridad mecánica, los factores humanos y la resiliencia ambiental.



Consideraciones básicas de diseño funcional
2.1. Configuración y funcionalidad de la válvula
La elección de la configuración de la válvula es la decisión funcional principal.

Colectores de 2 válvulas: Se utilizan principalmente para medir la presión manométrica. Permiten aislar fácilmente el instrumento del proceso.
Colectores de 3 válvulas: El estándar para la medición de presión diferencial de nivel o caudal. La configuración (normalmente dos válvulas de bloqueo y una válvula ecualizadora) permite aislar los lados de alta y baja presión, así como ecualizar la presión en el transmisor para la comprobación de cero y un mantenimiento seguro.
Colectores de 5 válvulas: Se utilizan para aplicaciones de presión diferencial más críticas o donde se requiere calibración en línea. Incorporan dos válvulas de ventilación/calibración (una a cada lado), lo que permite introducir una fuente de presión de calibración y ventilar las patas del colector de forma independiente.
Imperativo de diseño: Los conductos internos deben garantizar un flujo uniforme y sin obstrucciones para evitar la retención del fluido de proceso, lo que podría provocar desviaciones en las mediciones o corrosión. La válvula de ecualización debe proporcionar un sellado hermético y robusto cuando está cerrada y un paso libre completo cuando está abierta para garantizar una ecualización precisa.

2.2. Selección y compatibilidad de materiales
La elección del material está determinada por el proceso, el entorno y la clasificación de presión requerida.

Material de la estructura: Los materiales comunes incluyen acero al carbono (para servicios no corrosivos como petróleo y gas), acero inoxidable (SS304/SS316 para resistencia química general), aceros aleados (para vapor a alta temperatura y alta presión) y aleaciones exóticas (Hastelloy, Monel) para aplicaciones altamente corrosivas o ultrapuras (por ejemplo, productos farmacéuticos, gas agrio en alta mar).
Recorte y sellos: Las puntas del vástago, las bolas y los asientos deben seleccionarse por su resistencia al desgaste y compatibilidad. Los recubrimientos de estelita o carburo de tungsteno son comunes para servicios abrasivos. Los materiales de sellado como PTFE, Grafoil o elastómeros (Viton, EPDM) deben seleccionarse en función de la temperatura y la compatibilidad química.
Materiales de juntas y pernos: Debe seguir los mismos principios de compatibilidad y expansión térmica que el cuerpo para garantizar un sellado sin fugas en todos los ciclos de temperatura de funcionamiento.
2.3. Valores nominales de presión y temperatura
El colector debe estar diseñado para la presión máxima de trabajo admisible (MAWP) y la temperatura del servicio, con un factor de seguridad adecuado. El diseño debe considerar:

Sobretensiones/golpes de ariete: Las válvulas y los cuerpos deben soportar posibles golpes del sistema.
Ciclismo Térmico: El calentamiento y enfriamiento repetidos pueden causar fatiga, relajación de la junta y tensión en los pernos. Los materiales y el diseño (p. ej., vástagos guiados, diseños de sellos flexibles) deben compensarlo.
Capacidad de bloqueo y purga: El conjunto del colector en sí debe estar diseñado para mantener la presión y permitir una ventilación segura entre las válvulas de bloque, una función de seguridad clave.


Seguridad e integridad: la prioridad primordial
3.1. Prevención y contención de fugas
La función de seguridad principal es la contención.

Soldadura de sellos vs. conexiones roscadas: Para servicios tóxicos, inflamables o letales, las conexiones selladas con soldadura suelen ser obligatorias para eliminar posibles fugas en las interfaces de las roscas. Las conexiones roscadas con selladores adecuados pueden ser aceptables para servicios menos peligrosos.
Diseño integral vs. diseño modular: Los colectores modulares tradicionales atornillan válvulas individuales a un colector común. Los colectores integrales modernos se mecanizan a partir de un solo bloque de metal, lo que elimina numerosos puntos de fuga potenciales (juntas, espárragos, tuercas) en la interfaz del cuerpo de la válvula. Este es un avance importante en el diseño de seguridad crítica.
Cumplimiento de emisiones: Para los servicios regulados por estándares de emisiones fugitivas (EPA, TA-Luft), los colectores deben emplear empaques de baja emisión (Low-E), sellos de fuelle o sellos de diafragma para minimizar las fugas de COV de los vástagos de las válvulas.
3.2. Seguridad y alivio de presión
En sistemas cerrados, especialmente en servicio de líquidos, la expansión térmica puede crear presiones peligrosamente altas.

Válvulas de alivio térmico: Los colectores que aíslan líneas llenas de líquido deben incorporar o estar diseñados para alojar una válvula de alivio térmico para evitar la sobrepresurización y la ruptura.
Ventilación y drenaje: Las válvulas de ventilación y drenaje deben tener un tamaño y una ubicación que permitan una despresurización y extracción de fluidos segura y controlada, dirigiendo los efluentes a una ubicación segura.
3.3. Etiquetado e identificación
El etiquetado claro y permanente según las normas ANSI/ISA o ISO es un requisito de seguridad. Esto incluye:

Identificación del servicio (por ejemplo, “Flujo de agua de alimentación de la caldera”).
Designación de línea y número P&ID.
Función de válvula (HI BLOCK, LO EQ, VENT).
Flechas de dirección de flujo.


Factores humanos y mantenimiento
Un colector que no se puede operar o mantener de manera segura es una falla de diseño.

4.1. Operación ergonómica

Diseño del volante/operador: Los volantes deben tener el tamaño adecuado para el par requerido y contar con indicadores claros de apertura y cierre. En climas fríos, deben poder manejarse con guantes. En lugares elevados o de difícil acceso, podrían necesitarse vástagos extendidos o accionadores de cadena.
Acceso y autorización: Se debe proporcionar suficiente espacio alrededor del colector para que un técnico pueda usar herramientas, conectar equipos de calibración y operar válvulas de manera segura, incluso mientras usa equipo de protección personal (EPP).
4.2. Diseño de fácil mantenimiento

Pruebas en servicio: ¿Es posible probar el funcionamiento o detectar fugas de las válvulas del colector mientras están en línea?
Acceso a calibración: El diseño debe proporcionar puntos de acceso claros y fáciles para conectar el equipo de calibración. Los conectores rápidos o las válvulas de bloqueo de calibración dedicadas mejoran la eficiencia y reducen los errores.
Reemplazabilidad de componentes: ¿Se puede reemplazar la empaquetadura del vástago bajo presión? ¿Se puede reemplazar una sola válvula sin desmontar todo el conjunto del soporte de tuberías? Los diseños modulares suelen tener una mejor puntuación en este aspecto, aunque los diseños integrales mitigan la necesidad de dichas reparaciones.


Integración de sistemas y consideraciones avanzadas
5.1. Integración con la instrumentación
El colector no es una isla. Su diseño debe integrarse perfectamente con:

Transmisores: Montaje directo vs. montaje remoto. El montaje directo (donde el colector se atornilla directamente al transmisor) minimiza el volumen, reduce los posibles puntos de fuga y mejora el tiempo de respuesta, pero aumenta el peso de la conexión.
Líneas de impulso: El colector es el extremo de las líneas de impulsión. Su diseño debe promover buenas prácticas de tuberías, minimizando los tramos muertos y garantizando la orientación del autodrenaje (para líquidos) o la autoventilación (para gases) para evitar errores de medición.
5.2. La era digital y del IIoT
Los colectores de válvulas están entrando en el panorama digital.

Colectores inteligentes: Incorpora microinterruptores o sensores de proximidad en los vástagos de las válvulas para proporcionar indicación de la posición de la válvula (VPI) al sistema de control. Esto confirma el estado de los enclavamientos de seguridad y proporciona datos para el mantenimiento predictivo.
Detección integrada: Los diseños futuros pueden incluir sensores de presión o temperatura integrados dentro del propio bloque colector para fines de diagnóstico.
Datos para el mantenimiento predictivo: El monitoreo de la cantidad de ciclos y el torque necesarios para operar las válvulas puede predecir el desgaste o agarrotamiento del empaque antes de que falle.
5.3. Diseños de servicios especializados

Colectores sanitarios: Para alimentos, bebidas y biofarmacia, los diseños cuentan con superficies pulidas sin grietas, conexiones de abrazadera y capacidad de esterilización con vapor (SIP).
Colectores submarinos: Para aplicaciones en alta mar, los materiales deben resistir la corrosión del agua de mar y los diseños deben tener en cuenta las condiciones hiperbáricas y la operación remota.
Servicio criogénico: Requiere tallos extendidos para mantener el empaque a temperatura ambiente, además de materiales adecuados para frío extremo sin fragilización.


Tabla 1: Lista de verificación para la selección del colector de válvulas

Categoría Preguntas clave
Proceso ¿Qué fluido es? (¿Corrosivo, tóxico, inflamable, viscoso, abrasivo?) ¿Cuáles son la presión y temperatura máximas y mínimas? ¿Es líquido, gas o lodo?
Función ¿Presión manométrica o presión diferencial? ¿Se requiere calibración en línea? ¿Se necesita alivio térmico?
Seguridad ¿Cuál es la clasificación de peligro de los fluidos? ¿Se requieren soldaduras de sellado? ¿Qué norma de emisiones fugitivas se aplica?
Materiales ¿Son compatibles los materiales húmedos? ¿Cuáles son las condiciones ambientales (zona costera, zona peligrosa C1-D2)?
Operación ¿Es accesible la ubicación? ¿Se requiere operación remota? ¿Cuál es la vida útil requerida?
Mantenimiento ¿Se puede ajustar la empaquetadura bajo presión? ¿Se requieren herramientas especiales? ¿Cómo se realiza la calibración?
Integración: ¿Montaje directo o remoto? ¿Cuál es el estándar de conexión (NPT, brida ANSI, cono ISO)? ¿Se requiere retroalimentación digital (VPI)?

regulador de contrapresión vs regulador reductor de presión
Conclusión
El diseño de un sistema de colector de válvulas va más allá de la simple selección de válvulas y tuberías. Se trata de un proceso integral de gestión de riesgos, diseño centrado en el usuario y optimización del ciclo de vida. La tendencia actual apunta hacia diseños de bloques integrales más seguros y fiables, con materiales mejorados y funcionalidades inteligentes.

El diseño óptimo de colectores es aquel que se integra en un funcionamiento fiable y silencioso, proporcionando datos precisos al sistema de control, permitiendo un mantenimiento seguro y eficiente, y conteniendo por completo el fluido del proceso. Requiere que el diseñador sea simultáneamente metalúrgico, ingeniero de seguridad, especialista en dinámica de fluidos y experto en ergonomía. Al abordar rigurosamente las consideraciones descritas —desde la funcionalidad básica y la compatibilidad de materiales hasta la integridad de la seguridad, el acceso para mantenimiento y la integración digital—, los ingenieros pueden especificar y diseñar sistemas de colectores que formen un nexo robusto, fiable e inteligente entre el turbulento mundo del proceso y las precisas exigencias de la instrumentación y el control modernos.
