El papel de los reguladores de presión de acero inoxidable 316L en las operaciones de petróleo y gas

El papel de los reguladores de presión de acero inoxidable 316L en las operaciones de petróleo y gas

En el exigente mundo de la extracción, el procesamiento y la distribución de petróleo y gas, mantener un control preciso de las presiones de los fluidos es fundamental para la eficiencia operativa, la seguridad y la vida útil de los equipos. Los reguladores de presión son componentes esenciales en estos sistemas, ya que garantizan que los gases o líquidos a alta presión se reduzcan a niveles manejables para las aplicaciones posteriores. Entre los diversos materiales utilizados en la fabricación de estos dispositivos, el acero inoxidable 316L destaca por sus excepcionales propiedades, lo que lo convierte en la opción preferida para los entornos adversos propios de la industria del petróleo y el gas.

Un regulador de presión es una válvula que corta automáticamente el flujo de un líquido o gas a una presión determinada, lo que permite una salida constante independientemente de las fluctuaciones en la presión de entrada. En el sector del petróleo y el gas, estos reguladores se utilizan en todo tipo de aplicaciones, desde gasoductos hasta plataformas de perforación marinas, donde la exposición a sustancias corrosivas, temperaturas extremas y altas presiones es habitual. El término "regulador de presión de acero inoxidable 316L para petróleo y gas" engloba un subconjunto especializado de estos dispositivos, diseñados para soportar los rigores de las aplicaciones petroquímicas y ofrecer un rendimiento fiable.

Este artículo profundiza en los aspectos técnicos de los reguladores de presión de acero inoxidable 316L, explorando su composición, principios de diseño, aplicaciones en el sector del petróleo y gas, ventajas, requisitos de mantenimiento y tendencias futuras. Al comprender estos elementos, ingenieros y operadores pueden comprender mejor cómo estos reguladores contribuyen a operaciones más seguras y eficientes.

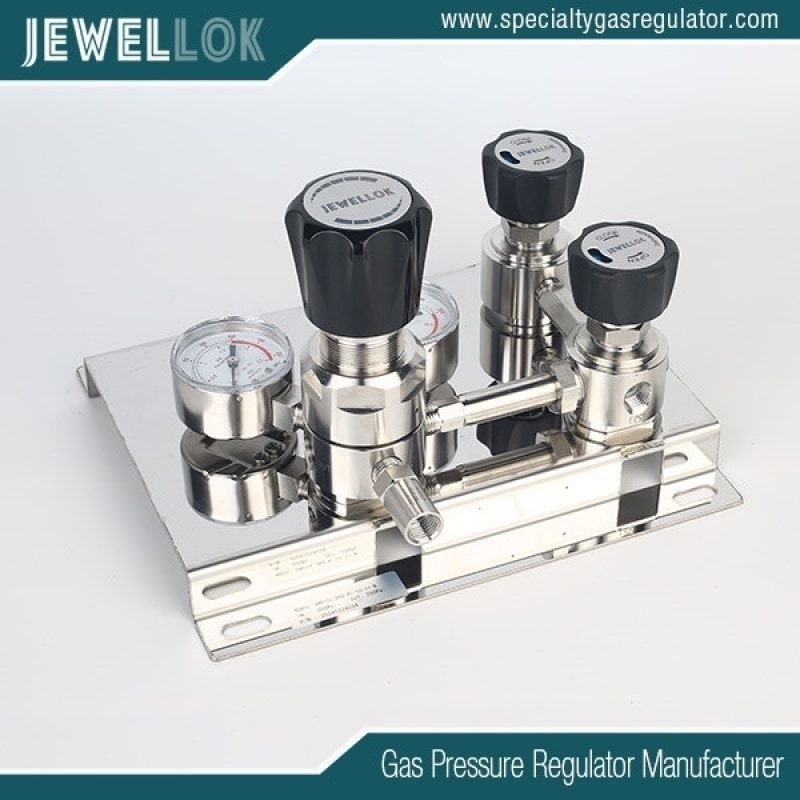

Fabricante de reguladores de gases especiales de alta pureza
Propiedades del Acero Inoxidable 316L

El acero inoxidable 316L es un grado austenítico de acero inoxidable, aleado principalmente con cromo (16-18%), níquel (10-14%) y molibdeno (2-3%), con un bajo contenido de carbono (normalmente inferior al 0.03%). La designación "L" indica la variante con bajo contenido de carbono, lo que mejora la soldabilidad y reduce el riesgo de precipitación de carburo durante la soldadura, minimizando así la corrosión intergranular.

Una de las principales razones por las que el 316L es el preferido en los reguladores de presión para petróleo y gas es su superior resistencia a la corrosión. La adición de molibdeno proporciona una excelente protección contra la corrosión por picaduras y grietas, comunes en entornos expuestos a cloruros, sulfuros y otras sustancias químicas agresivas presentes en el petróleo crudo, el gas natural y el agua de mar. Por ejemplo, en plataformas marinas, los reguladores deben soportar la exposición al agua salada, y la resistencia del 316L al agrietamiento por corrosión bajo tensión inducido por cloruros lo convierte en la opción ideal.

Mecánicamente, el acero 316L ofrece una resistencia a la tracción de aproximadamente 485 MPa y un límite elástico de 170 MPa, lo que le permite soportar aplicaciones de alta presión de hasta 6000 psi o más en algunos diseños. Mantiene su integridad en un amplio rango de temperaturas, desde niveles criogénicos (-196 °C) hasta temperaturas elevadas (hasta 870 °C), lo cual es crucial para los procesos de petróleo y gas que involucran gas natural licuado (GNL) o refinación a alta temperatura.

Además, el 316L es no magnético en su estado recocido y presenta buena ductilidad, lo que facilita la fabricación de componentes reguladores complejos como diafragmas, cuerpos y tapas. Sus propiedades higiénicas también lo hacen adecuado para aplicaciones que requieren alta pureza, como en sistemas de muestreo de gases o donde la contaminación podría comprometer la calidad del producto.

En comparación con otros materiales como el acero al carbono o el latón, la mayor durabilidad del 316L reduce la necesidad de reemplazos frecuentes, lo que disminuye los costos a largo plazo en entornos corrosivos. El cumplimiento de este material con normas como ASTM A276 y NACE MR0175 garantiza el cumplimiento de los estrictos requisitos del sector del petróleo y el gas.



Diseño y funcionalidad de los reguladores de presión de acero inoxidable 316L

Los reguladores de presión fabricados en acero inoxidable 316L están disponibles en diversas configuraciones, incluyendo diseños de una y dos etapas, cada uno adaptado a necesidades operativas específicas.

Un regulador de una sola etapa reduce la presión de entrada a la presión de salida deseada en un solo paso. Generalmente consta de un cuerpo, un diafragma, un resorte y un asiento de válvula. El diafragma, a menudo fabricado con acero inoxidable 316L o elastómeros reforzados, detecta la presión de salida y ajusta la apertura de la válvula en consecuencia. Para aplicaciones de petróleo y gas, estos reguladores manejan presiones de entrada de 10 a 4500 psi, proporcionando presiones de salida estables de tan solo 0-1.6 MPa. Características como los venteos con o sin alivio previenen la sobrepresurización, y las grandes capacidades de flujo (valores Cv de hasta 2) admiten corrientes de gas de alto volumen.

Los reguladores de doble etapa ofrecen una precisión aún mayor gracias a sus dos etapas de reducción. La primera etapa reduce la alta presión de entrada a un nivel intermedio, mientras que la segunda la ajusta con precisión a la salida final. Este diseño minimiza los efectos de la presión de suministro, garantizando una salida constante incluso con condiciones de entrada variables. En las construcciones de acero inoxidable 316L, se utilizan a menudo para gases de alta pureza como el hidrógeno o el oxígeno en plantas petroquímicas, donde las fluctuaciones podrían suponer riesgos de seguridad.



Los componentes clave incluyen:

– Cuerpo y capó: mecanizados a partir de una barra de acero 316L para lograr máxima resistencia y resistencia a la corrosión.

– Diafragma: Tipo atado o convolucional, asegurando un rendimiento estanco.

– Asientos y Sellos: Materiales como Vitón o PTFE para compatibilidad con hidrocarburos.

– Manómetros: Manómetros dobles para monitoreo de entrada y salida.

Los modelos avanzados incorporan funciones como la limpieza con hidrógeno para el manejo de gases explosivos o el accionamiento neumático para control remoto. Por ejemplo, en una configuración típica, un regulador con rosca NPT de 1/2″ podría manejar caudales para la distribución de gas natural, con rangos ajustables de 10 a 300 psi.

Funcionalmente, el regulador funciona según el principio de equilibrio de fuerzas. La fuerza del resorte se opone a la fuerza del diafragma creada por la presión de salida. Cuando la presión de salida disminuye, el diafragma se mueve para abrir la válvula, aumentando el flujo hasta que se restablece el equilibrio. Este mecanismo de autorregulación garantiza la estabilidad, con una caída de presión (caída de presión bajo carga) típicamente inferior al 5 % en unidades 316L de alta calidad.

En el sector del petróleo y el gas, estos reguladores a menudo se integran con colectores o cilindros de muestreo, lo que garantiza una reducción segura de la presión para el análisis o el transporte.



Aplicaciones en la industria del petróleo y el gas

Los reguladores de presión de acero inoxidable 316L tienen un uso extensivo en toda la cadena de valor del petróleo y el gas, desde la exploración inicial hasta el refinado final.

En operaciones upstream, como plataformas de perforación offshore, estos reguladores controlan la presión de los fluidos de perforación, los sistemas hidráulicos y los preventores de reventones. Su resistencia a la corrosión es vital en entornos submarinos, donde la exposición al agua de mar y al sulfuro de hidrógeno (H₂S) de pozos de gas agrio podría degradar materiales de menor calidad. Por ejemplo, en el control de presión en boca de pozo, un regulador de 316L podría reducir la presión de entrada de 5000 psi a 500 psi para la instrumentación.

Las aplicaciones midstream incluyen el transporte y almacenamiento por tuberías. Los reguladores de gas natural garantizan presiones de suministro seguras para estaciones de compresión o terminales de GNL. En el almacenamiento criogénico, la tenacidad a bajas temperaturas del acero 316L previene la fragilidad, manteniendo así la fiabilidad durante los procesos de licuefacción de gas.

En refinerías y plantas petroquímicas, estos dispositivos regulan la presión de las unidades de craqueo catalítico, hidrotratamiento y separación de gases. Manejan medios corrosivos como el cloro o el amoníaco, donde el contenido de molibdeno del acero 316L previene la corrosión por picaduras. Los modelos de alto caudal son compatibles con operaciones a gran escala, como el suministro de gas combustible a turbinas.

Los usos especializados incluyen sistemas de muestreo de gas, donde cilindros de 316L de doble extremo, acoplados a reguladores, recolectan muestras de hidrocarburos conforme a la TPED. En la recuperación mejorada de petróleo (EOR), los reguladores controlan las presiones de inyección de CO2, optimizando así el rendimiento del yacimiento.

En general, estos reguladores mejoran la seguridad al evitar la sobrepresurización, que podría provocar fugas o explosiones en entornos inflamables.



Ventajas del acero inoxidable 316L en reguladores de presión

La selección del acero inoxidable 316L ofrece varios beneficios técnicos y económicos sobre alternativas como el acero inoxidable 304 o el aluminio.

Principalmente, su resistencia a la corrosión prolonga la vida útil en medios agresivos, lo que reduce el tiempo de inactividad y los costos de mantenimiento. En condiciones agrias (alto contenido de H₂S), el acero 316L cumple con las normas NACE, evitando así el agrietamiento por tensión por sulfuro.

Mecánicamente, la resistencia del material permite altas presiones, y algunos reguladores admiten una entrada de hasta 6000 psi. Esta capacidad es esencial para la extracción de petróleo en aguas profundas o la inyección de gas a alta presión.

Las superficies higiénicas y limpiables hacen que el 316L sea adecuado para aplicaciones de alta pureza, minimizando los riesgos de contaminación en cromatografía de gases o sistemas de oxígeno médico tangenciales al petróleo y el gas.

En comparación con el latón, el 316L evita la deszincificación en entornos ricos en cloruro y, a diferencia del acero al carbono, no requiere recubrimientos protectores que puedan fallar con el tiempo.

En términos económicos, si bien los costos iniciales son mayores, el costo total de propiedad es menor debido a su durabilidad. En atmósferas explosivas, la naturaleza antichispas del acero 316L mejora el cumplimiento de las directivas ATEX.



Consideraciones de seguridad y mantenimiento

Un mantenimiento adecuado garantiza la durabilidad y la fiabilidad de los reguladores de presión de acero inoxidable 316L.

Las inspecciones rutinarias incluyen la verificación de fugas, la integridad del diafragma y la precisión del manómetro. En la industria del petróleo y gas, se recomienda realizar pruebas de presión anuales según las normas ASME. La limpieza con disolventes compatibles elimina los residuos de hidrocarburos, mientras que evitar los métodos abrasivos preserva la capa pasiva de óxido.

Los protocolos de seguridad incluyen la instalación de reguladores en áreas bien ventiladas, el uso de carcasas a prueba de explosiones y la incorporación de válvulas de alivio. Los operadores deben vigilar la presencia de signos de corrosión, aunque la resistencia del acero 316L la minimiza.

En caso de falla, síntomas como presión errática o ventilación indican desgaste del diafragma, lo que requiere reemplazo con piezas OEM.

Capacitar al personal sobre la instalación adecuada (como garantizar la orientación y el torque correctos) previene problemas comunes como el aflojamiento inducido por la vibración.




Fabricantes de reguladores de gases especiales de alta pureza
Conclusión

Los reguladores de presión de acero inoxidable 316L para petróleo y gas representan la cumbre de la ingeniería para entornos corrosivos y de alta presión. Su diseño robusto, la excelencia de sus materiales y su versatilidad de aplicaciones los hacen indispensables en las operaciones modernas de petróleo y gas. A medida que la industria evoluciona hacia la sostenibilidad y la integración digital, estos reguladores seguirán desempeñando un papel clave, incorporando potencialmente sensores inteligentes para la monitorización en tiempo real. Al priorizar esta tecnología, los operadores pueden lograr una mayor eficiencia, seguridad y cumplimiento ambiental.

Para obtener más información sobre el regulador de presión de aceite y gas de acero inoxidable 316L , puede visitar Jewellok en https://www.specialtygasregulator.com/petroleum-petrochemical/.
