En aplicaciones que requieren un flujo continuo y fiable de helio de alta pureza —desde cromatografía de gases (GC) y detección de fugas hasta fabricación de semiconductores y pruebas aeroespaciales—, el componente clave del sistema de suministro de gas suele ser el colector de conmutación. Este artículo técnico profundiza en el diseño, el funcionamiento y las consideraciones críticas de implementación de una variante especializada: el colector de conmutación de helio integrado con soportes para cilindros dobles. Analizamos los principios de ingeniería que garantizan una transición fluida del suministro de gas, las características mecánicas y de seguridad inherentes al diseño del soporte y el papel fundamental que desempeña este sistema en el mantenimiento de la integridad de los datos, la eficiencia operativa y la seguridad en procesos analíticos e industriales sensibles. Mediante el examen de sus componentes, funcionalidades automáticas y manuales, y las mejores prácticas de implementación, este artículo ofrece una visión general completa para ingenieros, responsables de laboratorio y técnicos encargados de la infraestructura crítica de gases.


regulador de presión vs válvula de alivio de presión

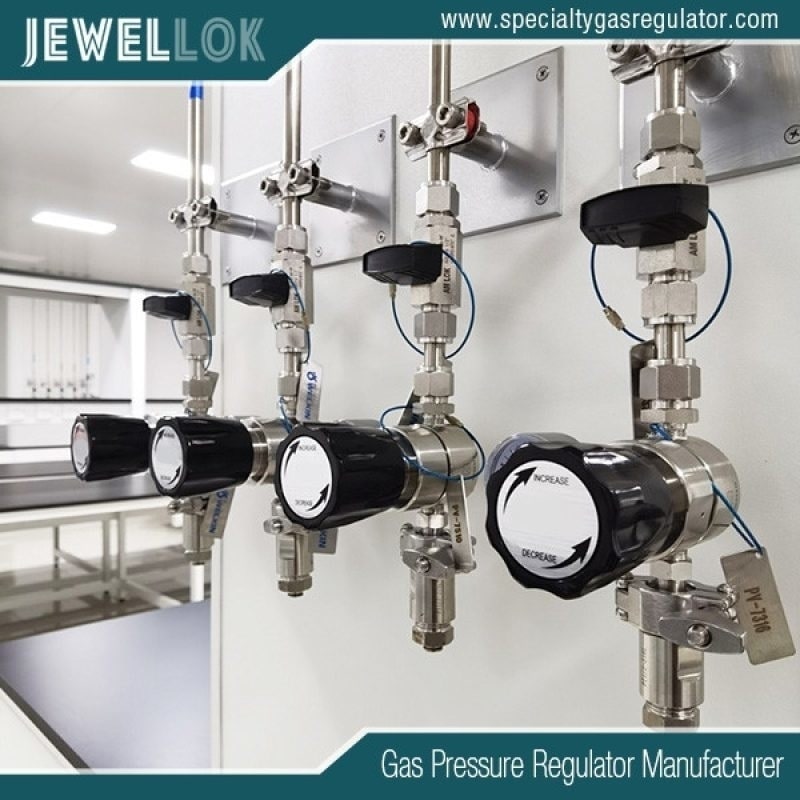

El imperativo del suministro ininterrumpido de helio
El helio, un gas noble con propiedades únicas como su inercia, alta conductividad térmica y pequeño tamaño atómico, es indispensable en numerosos campos de alta tecnología. Su función como gas portador en cromatografía de gases (GC) es quizás la más extendida, donde cualquier fluctuación, interrupción o contaminación en el suministro puede provocar análisis defectuosos, pérdida de muestras, costosos tiempos de inactividad del instrumento y comprometer la integridad de la columna. De igual manera, en la detección de fugas mediante espectrómetros de masas o en aplicaciones criogénicas, un flujo de helio constante es fundamental.

Si bien es fundamental destacar la importancia de los reguladores y filtros de alta pureza, la estrategia para gestionar la fuente de gas es igualmente crucial. Depender de una sola bombona conlleva riesgos operativos, ya que esta se agotará con el tiempo, lo que obliga a un cambio manual que interrumpe el proceso. Un sistema de colector de intercambio de gas helio resuelve este problema de forma eficaz al conectar dos fuentes de gas (normalmente bombonas) a una única salida regulada. Sus soportes integrados para dos bombonas no son una mera comodidad, sino que resultan fundamentales para la seguridad, la estabilidad y la funcionalidad del sistema. Este conjunto integrado garantiza un suministro continuo de gas mediante el cambio automático o manual de una bombona principal (activa) a una secundaria (de reserva) cuando la principal se agota.



Anatomía del sistema: componentes centrales e integración
Un colector de cambio de helio con soportes dobles es un sistema cohesivo que comprende varios subsistemas clave.

2.1 El conjunto del colector
En su núcleo se encuentra el colector, generalmente fabricado en acero inoxidable (SS316L o similar) para su compatibilidad con gases de alta pureza. Sus componentes principales incluyen:

Válvulas de entrada: Dos válvulas de diafragma o fuelle de alta pureza, una para cada entrada de cilindro. Estas permiten aislar cada cilindro para un cambio seguro.
Transductores/sensores de presión: Estos componentes críticos monitorean la presión en las líneas de cada cilindro. Proporcionan la señal electrónica que indica cuándo la presión del cilindro primario cae por debajo de un umbral preestablecido (el punto de cambio).
El mecanismo de cambio: Esto puede ser:
Automático: Utiliza un sistema de válvulas accionado neumática o electrónicamente. Al recibir una señal del sensor de presión principal, cambia automáticamente el flujo de gas que se extrae del cilindro secundario.
Manual: Emplea un sistema de palanca o válvula manual, pero incluye una alerta visual (como un indicador emergente o un manómetro con una zona marcada) para notificar al operador que se requiere un cambio.
Revisar válvulas: Válvulas unidireccionales esenciales instaladas en cada pata de entrada para evitar el reflujo de gas de un cilindro a otro, especialmente durante el proceso de cambio o si existe una diferencia de presión.
Regulador de salida común: Un regulador de presión de alta pureza, a menudo de dos etapas, que proporciona una presión de salida reducida y estable (por ejemplo, 60-100 psi) a la aplicación, independientemente de la alta presión fluctuante del cilindro activo.
Válvula de purga/ventilación: Permite la purga segura del colector o líneas individuales durante los cambios de cilindros para evacuar el aire y evitar la contaminación.
Calibres del panel: Muestra la presión alta de cada cilindro y la presión de salida regulada.
2.2 El conjunto del soporte del cilindro doble
Esta es la robusta estructura mecánica que soporta y asegura físicamente el sistema. Su diseño es fundamental para la seguridad y el funcionamiento:

Marco estructural: Fabricado en acero o aluminio de gran espesor recubierto de polvo, diseñado para soportar el peso y el torque de dos cilindros de helio llenos (que pueden pesar más de 130 lb/60 kg cada uno).
Restricciones de cilindros: Cadenas, correas o abrazaderas atornilladas de alta resistencia que fijan firmemente cada cilindro al chasis. Esto evita que los cilindros se vuelquen, se caigan o se vuelquen, lo cual constituye un grave riesgo para la seguridad.
Plataforma de montaje del colector: Una superficie dedicada y estable a la cual se fija de forma segura el panel múltiple, protegiendo las delicadas válvulas y medidores de golpes mecánicos.
Opciones de movilidad: Muchos soportes están equipados con ruedas de alta resistencia (generalmente dos fijas y dos giratorias) para facilitar la reubicación de todo el conjunto cargado. Los frenos de pedal son una característica de seguridad estándar en las unidades móviles.
Diseño básico: Una huella amplia mejora la estabilidad, evitando que la unidad se vuelva demasiado pesada en la parte superior cuando se montan los cilindros.
La integración del colector en el soporte crea una única estación de trabajo preensamblada y probada. Esto elimina la necesidad de que los usuarios construyan una solución de montaje segura y reduce los errores de instalación en la plomería y la fijación de los cilindros.



Principios operativos y secuencia de cambio
El funcionamiento del sistema está definido por una secuencia lógica, garantizando una transferencia sin interrupciones del suministro de gas.

3.1 Configuración inicial y purga

Ambos cilindros están montados de forma segura en los soportes y sujetos.
La válvula de salida del nuevo cilindro primario se abre lentamente, permitiendo que el gas llene la línea hasta su válvula de entrada en el colector.
Utilizando la válvula de purga, se purga cuidadosamente la línea desde el cilindro hasta la válvula de entrada para eliminar cualquier contaminante atmosférico introducido durante la conexión.
Se abre la válvula de entrada primaria y el gas fluye hacia el mecanismo de cambio y el sensor de presión primario.
El mismo proceso cuidadoso se sigue para el cilindro secundario (de reserva), con su válvula de entrada inicialmente cerrada en un sistema manual, o abierta en un sistema automático que gestiona el aislamiento internamente.
3.2 Funcionamiento normal
Durante el funcionamiento normal, el gas fluye desde el cilindro activo (primario), a través del mecanismo de conmutación, a través del regulador de salida común y hasta la aplicación. El sensor de presión monitorea continuamente la presión del cilindro primario.

3.3 El evento de cambio

En un sistema automático: Cuando la presión del cilindro primario desciende a un punto de ajuste predeterminado (p. ej., 200-300 psi, muy por encima de la presión mínima de entrada requerida por el regulador), el sensor activa la unidad de control. Esta unidad acciona las válvulas para cerrar el flujo del cilindro primario y abrir el flujo del secundario. Con frecuencia, se activa una alarma sonora o visual para alertar al personal de que el cilindro primario está agotado y requiere reemplazo. El cambio se realiza en milisegundos, sin interrumpir el flujo ni la presión de la aplicación.
En un sistema manual: El operador se basa en el indicador visual (un manómetro que entra en una zona roja de "Reserva" o un pasador emergente). Al verlo, el operador acciona manualmente una palanca o válvula para seleccionar el cilindro secundario como la nueva fuente activa. Si bien esto requiere intervención humana, evita que el sistema se agote, ya que la reserva ya está conectada y bajo presión.
3.4 Reemplazo del cilindro
El cilindro primario agotado se aísla cerrando su válvula y la válvula de entrada correspondiente en el colector. A continuación, se puede desconectar, retirar y reemplazar de forma segura por un cilindro nuevo y lleno. Tras purgar la nueva conexión, este nuevo cilindro se convierte en reserva y el sistema se reinicia. Este método de "primario rotativo" garantiza que siempre haya una reserva llena.



Consideraciones críticas de diseño y selección
La elección e implementación del sistema colector correcto requiere un análisis cuidadoso de varios factores:

Pureza del gas y compatibilidad del material: Para helio de alta pureza (p. ej., grado 5.0, 5.5 o superior), todo el conducto de gas debe ser de acero inoxidable electropulido con sellos de diafragma metálicos. Las superficies internas deben ser lisas y sin huecos para minimizar la adsorción y la desgasificación. Todos los sellos deben ser de grado helio, generalmente de materiales como PTFE o Kalrez.
Clasificaciones de presión: El colector, las válvulas y el regulador deben estar clasificados para la presión total del cilindro (hasta 3000 psi para helio), mientras que el regulador de salida debe proporcionar la presión de aplicación requerida de manera constante.
Automático versus manual: La elección depende de la criticidad. Los sistemas automáticos son esenciales para operaciones sin supervisión, análisis de larga duración (como en GC-MS) o procesos donde incluso una caída de presión momentánea es inaceptable. Los sistemas manuales ofrecen una solución rentable para laboratorios con supervisión, donde los operadores pueden responder rápidamente a una alerta visual.
Caracteristicas de seguridad: Además de los soportes físicos, busque características como válvulas de alivio en el colector para proteger contra la sobrepresión, conexiones robustas y herméticas (como los racores VCJ® o de sellado frontal) y un etiquetado claro y duradero.
Escalabilidad: Algunos sistemas pueden configurarse para más de dos cilindros (por ejemplo, paquetes cuádruples) para escenarios de consumo de gas extremadamente alto, todos montados en un bastidor multicilindros más grande.


Seguridad, mantenimiento y mejores prácticas
La integración de gas a alta presión y cilindros pesados ​​exige un enfoque riguroso en materia de seguridad y mantenimiento.

La seguridad ante todo: Cumpla siempre con las normativas locales sobre la manipulación de cilindros de gas comprimido. Utilice equipo de protección personal (EPP) al cambiar los cilindros. Asegúrese de que el soporte esté sobre una superficie estable y nivelada y de que los frenos de las unidades móviles estén activados. Nunca manipule ni modifique los dispositivos de sujeción de los cilindros.
Comprobación de fugas: Realice una comprobación exhaustiva de fugas con un detector de fugas específico para helio o una solución de prueba de fugas adecuada en todas las conexiones después de cualquier mantenimiento o cambio de cilindro. Esto es crucial tanto para la seguridad como para preservar la pureza y la economía del costoso gas helio.
Mantenimiento preventivo: Establezca un programa para inspeccionar las sujeciones de los cilindros, verificar la corrosión del soporte y verificar la calibración de los manómetros y sensores. Los sistemas automáticos pueden requerir pruebas periódicas de las válvulas solenoides y la lógica de control.
Purga adecuada: Una purga diligente es el paso más importante para mantener la pureza del gas. Nunca omita el procedimiento de purga al conectar un cilindro nuevo.
Documentación: Mantenga un registro de los cambios de cilindros, las lecturas de presión y cualquier actividad de mantenimiento. Esto es útil para la resolución de problemas, la predicción del consumo de gas y el cumplimiento de los procedimientos.

regulador de presión vs válvula de alivio de presión
Conclusión
El colector de intercambio de gas helio con soportes para cilindros dobles es un paradigma de ingeniería pragmática que resuelve una vulnerabilidad operativa fundamental en las cadenas de suministro de gas críticas. Trasciende la mera función de un componente de hardware para convertirse en un elemento integral de la garantía de calidad y la fiabilidad operativa. Al asegurar un suministro de helio ininterrumpido, limpio y estable, protege la instrumentación sensible, salvaguarda la integridad de datos y procesos valiosos y mejora la seguridad del laboratorio mediante su gestión integrada y segura de cilindros. La inversión en un sistema de este tipo —en particular, una versión automática para aplicaciones críticas— genera beneficios continuos gracias a la reducción del tiempo de inactividad, la eliminación de análisis repetidos, el ahorro de helio y la profunda tranquilidad que supone saber que el suministro de gas, un servicio esencial, se gestiona con una redundancia robusta e inteligente. Dado que el helio sigue siendo un recurso precioso y limitado, la eficiencia y el control que ofrecen estos sistemas los convierten no solo en una ventaja operativa, sino en una necesidad estratégica.
